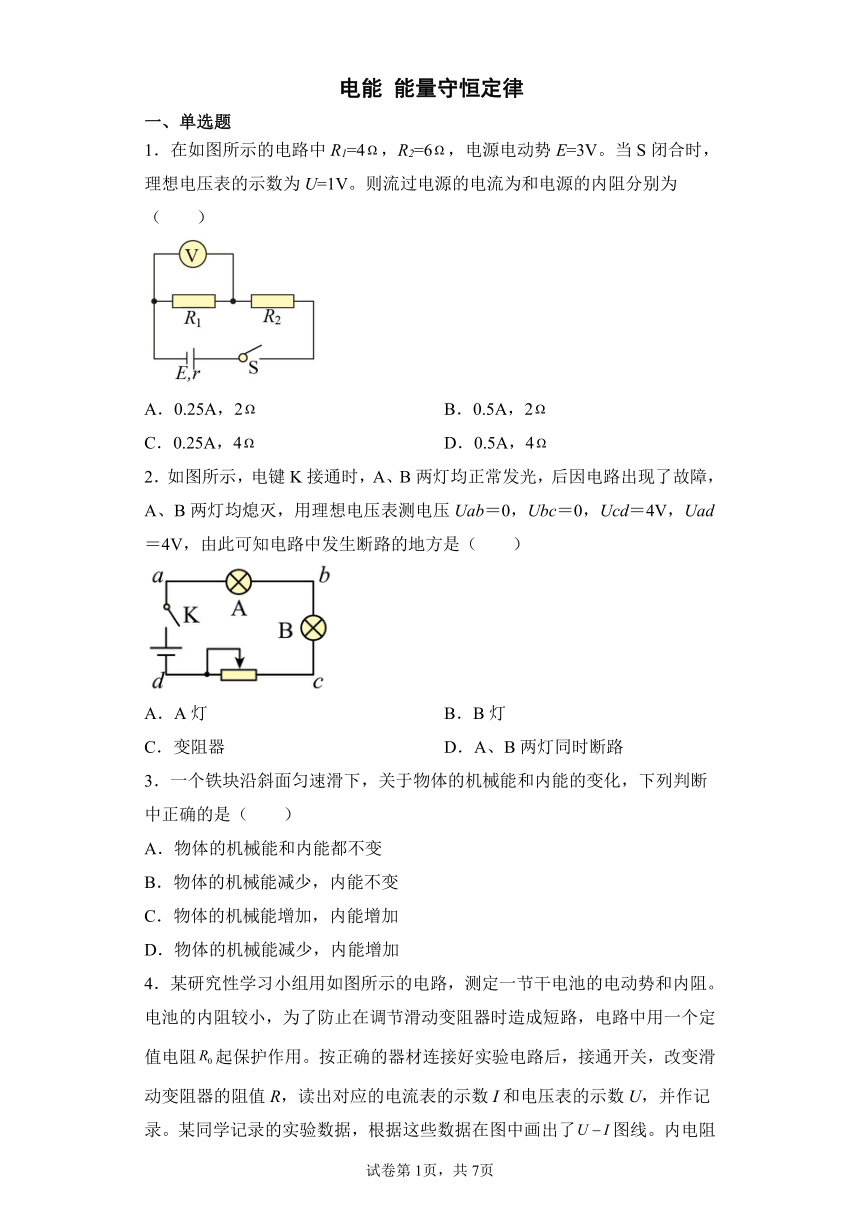

电能 能量守恒定律
一、单选题
1．在如图所示的电路中R1=4，R2=6，电源电动势E=3V。当S闭合时，理想电压表的示数为U=1V。则流过电源的电流为和电源的内阻分别为（　　）
A．0.25A，2 B．0.5A，2
C．0.25A，4 D．0.5A，4
2．如图所示，电键K接通时，A、B两灯均正常发光，后因电路出现了故障，A、B两灯均熄灭，用理想电压表测电压Uab＝0，Ubc＝0，Ucd＝4V，Uad＝4V，由此可知电路中发生断路的地方是（　　）
A．A灯 B．B灯
C．变阻器 D．A、B两灯同时断路
3．一个铁块沿斜面匀速滑下，关于物体的机械能和内能的变化，下列判断中正确的是（　　）
A．物体的机械能和内能都不变
B．物体的机械能减少，内能不变
C．物体的机械能增加，内能增加
D．物体的机械能减少，内能增加

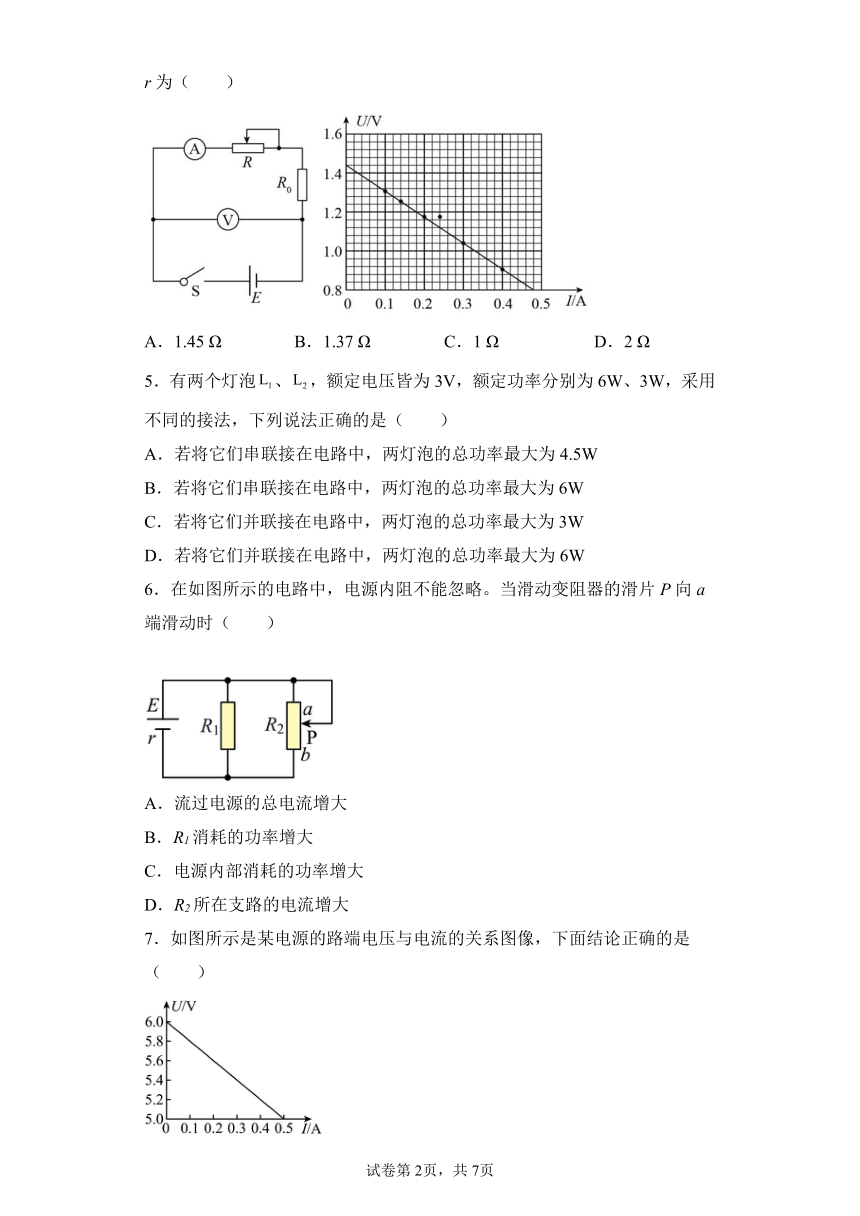

4．某研究性学习小组用如图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻起保护作用。按正确的器材连接好实验电路后，接通开关，改变滑动变阻器的阻值R，读出对应的电流表的示数I和电压表的示数U，并作记录。某同学记录的实验数据，根据这些数据在图中画出了图线。内电阻r为（　　）
A．1.45 Ω B．1.37 Ω C．1 Ω D．2 Ω
5．有两个灯泡、，额定电压皆为3V，额定功率分别为6W、3W，采用不同的接法，下列说法正确的是（　　）
A．若将它们串联接在电路中，两灯泡的总功率最大为4.5W
B．若将它们串联接在电路中，两灯泡的总功率最大为6W
C．若将它们并联接在电路中，两灯泡的总功率最大为3W
D．若将它们并联接在电路中，两灯泡的总功率最大为6W
6．在如图所示的电路中，电源内阻不能忽略。当滑动变阻器的滑片P向a端滑动时（　　）
A．流过电源的总电流增大
B．R1消耗的功率增大
C．电源内部消耗的功率增大
D．R2所在支路的电流增大
7．如图所示是某电源的路端电压与电流的关系图像，下面结论正确的是（　　）

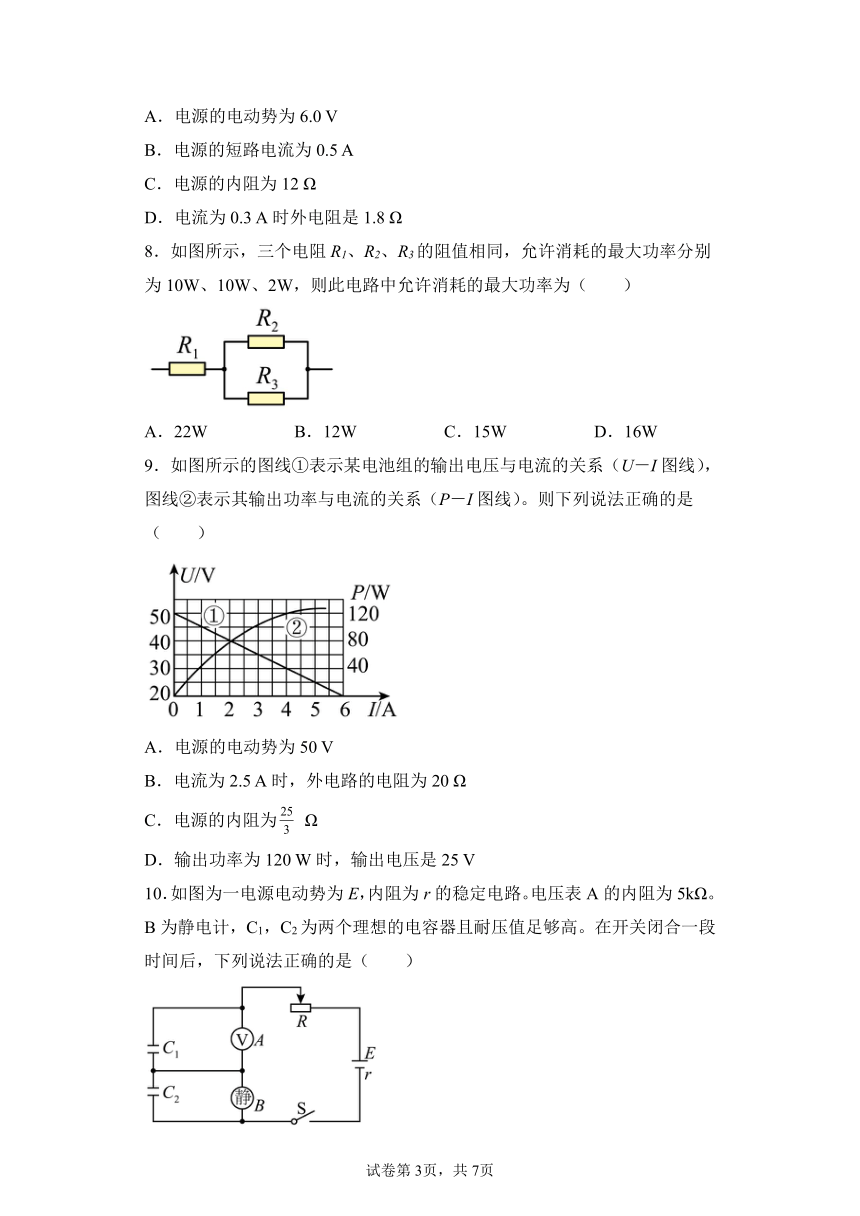

A．电源的电动势为6.0 V
B．电源的短路电流为0.5 A
C．电源的内阻为12 Ω
D．电流为0.3 A时外电阻是1.8 Ω
8．如图所示，三个电阻R1、R2、R3的阻值相同，允许消耗的最大功率分别为10W、10W、2W，则此电路中允许消耗的最大功率为（　　）
A．22W B．12W C．15W D．16W
9．如图所示的图线①表示某电池组的输出电压与电流的关系（U－I图线），图线②表示其输出功率与电流的关系（P－I图线）。则下列说法正确的是（　　）
A．电源的电动势为50 V
B．电流为2.5 A时，外电路的电阻为20 Ω
C．电源的内阻为 Ω
D．输出功率为120 W时，输出电压是25 V
10．如图为一电源电动势为E，内阻为r的稳定电路。电压表A的内阻为5kΩ。B为静电计，C1，C2为两个理想的电容器且耐压值足够高。在开关闭合一段时间后，下列说法正确的是（　　）
A．C1上电荷量为0
B．若将滑动变阻器滑片向右滑，则 C2上电荷量增大
C．若C1＞C2，则电压表两端大于静电计两端电压
D．将S断开，使C2两极距离增大，B张角减小
11．DC14.8V/2200mAh的锂电池供电，额定功率为35W，当锂电池剩余电量为总容量的20%时，扫地机器人就自动回座机充电。结合上述信息，下列说法正确的是（　　）
A．DC14.8V/2200mAh表示该电池输出的是交流电
B．该机器人电机的额定电流为0.42A
C．正常工作时机器人电动机每秒钟输出35J动能
D．电池充满电后机器人正常工作约45mim后回座机充电
12．如图所示的电路，R1为定值电阻，R2为热敏电阻（温度升高，电阻减小），电源的电动势为E，内阻为r。闭合开关，当环境温度升高时，下列说法正确的是（　　）
A．电压表示数增大
B．电流表示数减小
C．有电流向上流过A点
D．电压表和电流表示数变化量之比保持不变
13．某无人值守彩色电视中转站采用太阳能电源工作，转换设备电压为24V，每天发射时间为15h，功耗20W，其余9小时为接收等候时间，功耗为5W，则（　　）
A．转换设备电流恒为A
B．转换设备负载每天耗电量约为14.37Ah
C．转换设备每天消耗电能为345度
D．转换设备在等待过程中，工作电压小于24V
二、多选题
14．如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是（　　）
A．当R2=r时，R2上获得最大功率
B．当R2=R1+r时，R2上获得最大功率
C．当R2=0时，R1上获得最大功率
D．当R2=R1﹣r时，电源的输出功率最大
15．铅蓄电池的电动势为2 V，这表示（　　）
A．电路中每通过1 C的电荷，电源把2 J的化学能转化为电势能
B．蓄电池在1 s内将2 J的化学能转化成电势能
C．没有接入电路时蓄电池两极间的电压为2 V
D．蓄电池将化学能转化为电势能的本领比一节干电池（电动势为1.5 V）的大
三、实验题
16．（1）在测定金属丝的电阻率的实验中，需要测出金属丝的电阻Rx，甲、乙两同学分别采用了不同的方法进行测量：甲同学直接用多用电表测其电阻，所使用的多用电表欧姆挡共有“ × 1”“ × 10”“ × 100”“ × 1k”四个挡，该同学选择“ × 10”挡，用正确的操作方法测量时，发现指针偏转角度太大。为了准确地进行测量，进行如下操作：
A．旋转选择开关至欧姆挡___________；
B．将两表笔短接，调节欧姆调零旋钮使指针对准刻度盘上欧姆挡的零刻度；
C．将两表笔分别连接到Rx的两端，指针指在图甲所示位置，Rx的测量值为___________Ω；
D．旋转选择开关至“OFF”，并拔出两表笔。
（2）图乙为欧姆表原理图，已知电流计的量程为Ig= 100μA，电池电动势为E = 1.5V，则该欧姆表的内阻是___________kΩ。
17．为测量一电源的电动势及内阻
（1）下列三个电压表中选一个改装成量程为9 V的电压表
A．量程为1 V、内阻大约为1.5 kΩ的电压表V1
B．量程为2 V、内阻大约为2.5 kΩ的电压表V2
C．量程为3 V、内阻为3 kΩ的电压表V3
选择电压表____（填选项前的字母）串联____ kΩ的电阻可以改装成量程为9 V的电压表。
（2）利用一个电阻箱、一个开关、若干导线和改装好的电压表（此表用符号V1、V2或V3与一个电阻串联来表示，且可视为理想电压表），在虚线框内画出测量电源电动势及内阻的实验原理电路图。________
（3）根据以上实验原理电路图进行实验，读出电压表示数为1.50 V时，电阻箱的阻值为15.0 Ω;电压表示数为2.00 V时，电阻箱的阻值为40.0 Ω，则电源的电动势E=____ V、内阻r=____ Ω。
四、解答题
18．如图所示，已知电源电动势E=6V、内阻r=1Ω，保护电阻R0=0.5Ω，求电源的最大输出功率。
19．如图所示的电路中，电阻，，电源的电动势，内电阻，电流表的读数（电流表内阻不计）。求：
（1）流过电阻的电流；
（2）电阻的阻值和它消耗的功率。
20．一辆电动车总质量M=150kg，行驶时所要克服的阻力f是车辆总重力的0.05倍。电动车蓄电池电动势E=24V，输出电能时工作电流I=20A，充满电后可向电动机提供E0=4.5×106J的能量。已知这辆车电动机的效率η=80%，蓄电池输出电能时有20%的能量转化为电路中内能。g=10m/s2。求：
（1）充满电后能行驶的最大距离S；
（2）这辆电动车电路中的总电阻R；
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
2．C
3．D
4．B
5．A
6．B
7．A
8．B
9．A
10．A
11．D
12．D
13．B
14．BC
15．ACD
16． × 1 22 15
17． C 6 如图
7.50 10.0
18．9W
19．（1）；（2），
20．（1）48km；（2）0.24Ω
