人教版九年级物理第十八章《电功率》单元测试（有答案）

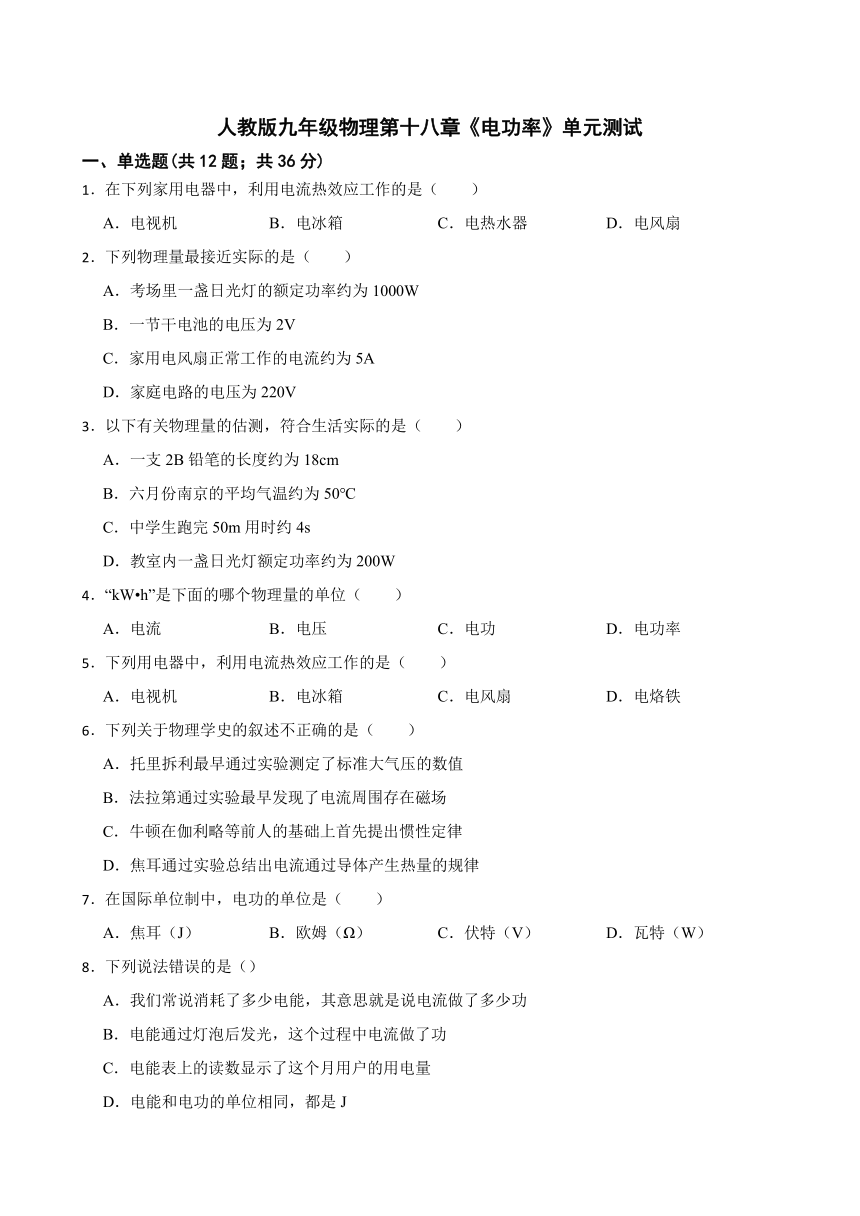

人教版九年级物理第十八章《电功率》单元测试
一、单选题(共12题；共36分)
1．在下列家用电器中，利用电流热效应工作的是（　　）
A．电视机 B．电冰箱 C．电热水器 D．电风扇
2．下列物理量最接近实际的是（　　）
A．考场里一盏日光灯的额定功率约为1000W
B．一节干电池的电压为2V
C．家用电风扇正常工作的电流约为5A
D．家庭电路的电压为220V
3．以下有关物理量的估测，符合生活实际的是（　　）
A．一支2B铅笔的长度约为18cm
B．六月份南京的平均气温约为50℃
C．中学生跑完50m用时约4s
D．教室内一盏日光灯额定功率约为200W
4．“kW h”是下面的哪个物理量的单位（　　）
A．电流 B．电压 C．电功 D．电功率
5．下列用电器中，利用电流热效应工作的是（　　）
A．电视机 B．电冰箱 C．电风扇 D．电烙铁
6．下列关于物理学史的叙述不正确的是（　　）
A．托里拆利最早通过实验测定了标准大气压的数值
B．法拉第通过实验最早发现了电流周围存在磁场
C．牛顿在伽利略等前人的基础上首先提出惯性定律
D．焦耳通过实验总结出电流通过导体产生热量的规律
7．在国际单位制中，电功的单位是（　　）
A．焦耳（J） B．欧姆（Ω） C．伏特（V） D．瓦特（W）
8．下列说法错误的是（）
A．我们常说消耗了多少电能，其意思就是说电流做了多少功
B．电能通过灯泡后发光，这个过程中电流做了功
C．电能表上的读数显示了这个月用户的用电量
D．电能和电功的单位相同，都是J

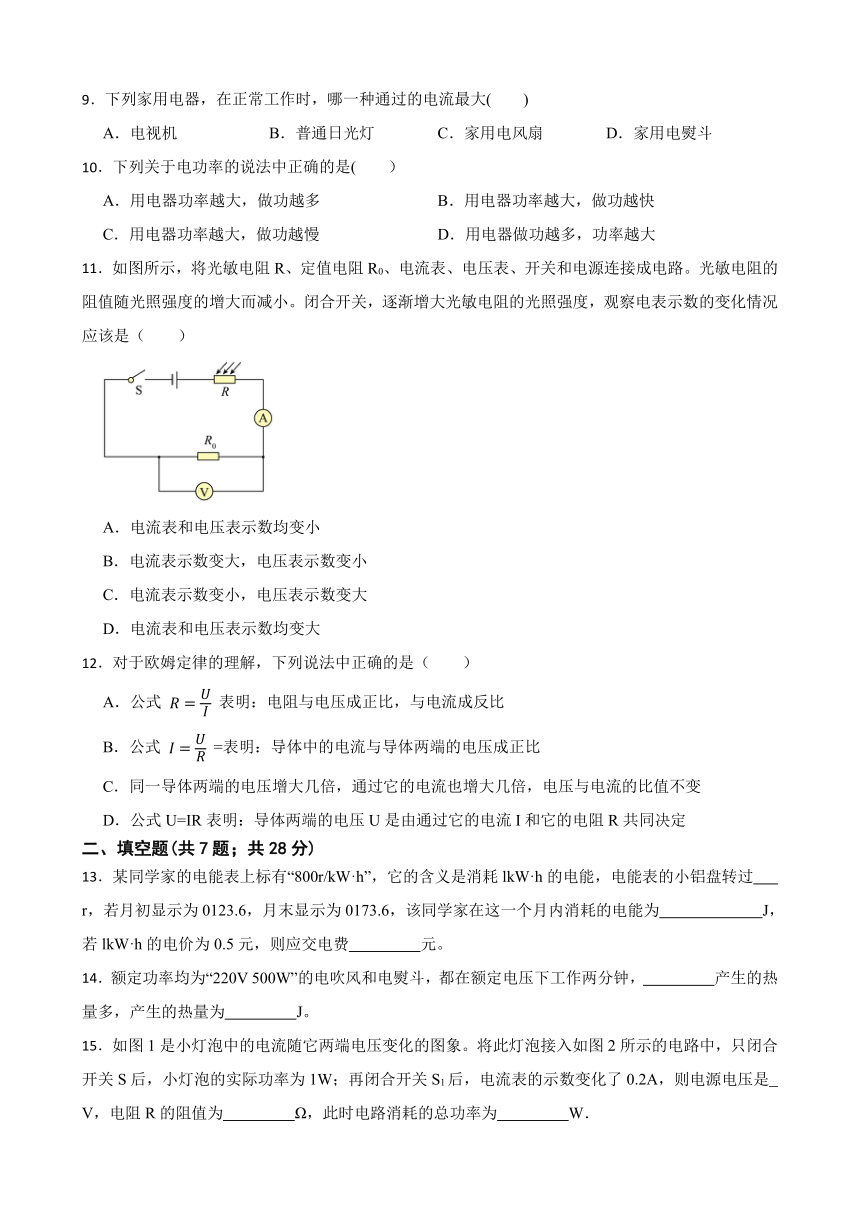

9．下列家用电器，在正常工作时，哪一种通过的电流最大(　　)
A．电视机 B．普通日光灯 C．家用电风扇 D．家用电熨斗
10．下列关于电功率的说法中正确的是(　　）
A．用电器功率越大，做功越多 B．用电器功率越大，做功越快
C．用电器功率越大，做功越慢 D．用电器做功越多，功率越大
11．如图所示，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　）
A．电流表和电压表示数均变小
B．电流表示数变大，电压表示数变小
C．电流表示数变小，电压表示数变大
D．电流表和电压表示数均变大
12．对于欧姆定律的理解，下列说法中正确的是（　　）
A．公式 表明：电阻与电压成正比，与电流成反比
B．公式 =表明：导体中的电流与导体两端的电压成正比
C．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D．公式U=IR表明：导体两端的电压U是由通过它的电流I和它的电阻R共同决定
二、填空题(共7题；共28分)
13．某同学家的电能表上标有“800r/kW·h”，它的含义是消耗lkW·h的电能，电能表的小铝盘转过　 　r，若月初显示为0123.6，月末显示为0173.6，该同学家在这一个月内消耗的电能为　 　J，若lkW·h的电价为0.5元，则应交电费　 　元。
14．额定功率均为“220V 500W”的电吹风和电熨斗，都在额定电压下工作两分钟，　 　产生的热量多，产生的热量为　 　J。

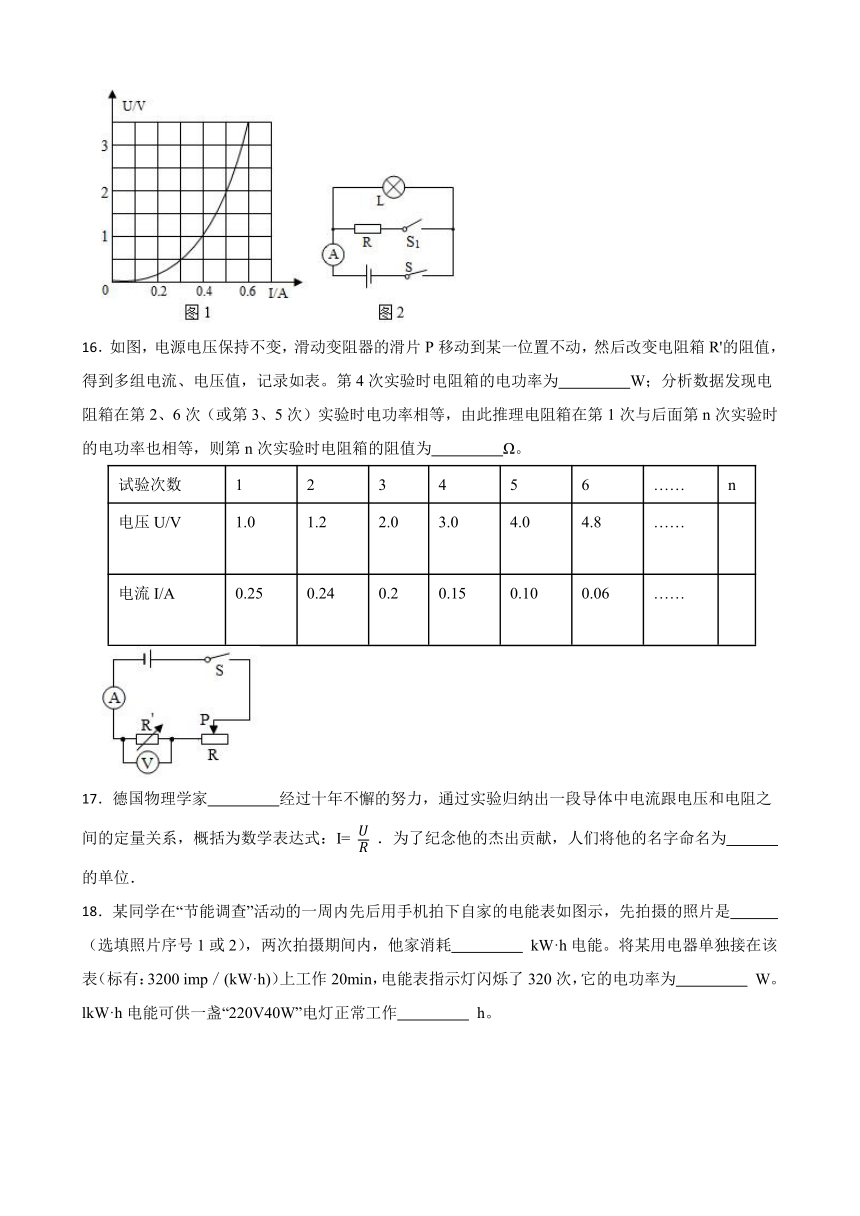

15．如图1是小灯泡中的电流随它两端电压变化的图象。将此灯泡接入如图2所示的电路中，只闭合开关S后，小灯泡的实际功率为1W；再闭合开关S1后，电流表的示数变化了0.2A，则电源电压是　 　V，电阻R的阻值为　 　Ω，此时电路消耗的总功率为　 　W．
16．如图，电源电压保持不变，滑动变阻器的滑片P移动到某一位置不动，然后改变电阻箱R'的阻值，得到多组电流、电压值，记录如表。第4次实验时电阻箱的电功率为　 　W；分析数据发现电阻箱在第2、6次（或第3、5次）实验时电功率相等，由此推理电阻箱在第1次与后面第n次实验时的电功率也相等，则第n次实验时电阻箱的阻值为　 　Ω。
试验次数 1 2 3 4 5 6 …… n
电压U/V 1.0 1.2 2.0 3.0 4.0 4.8 ……
电流I/A 0.25 0.24 0.2 0.15 0.10 0.06 ……
17．德国物理学家　 　经过十年不懈的努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：I= ．为了纪念他的杰出贡献，人们将他的名字命名为　 　的单位．

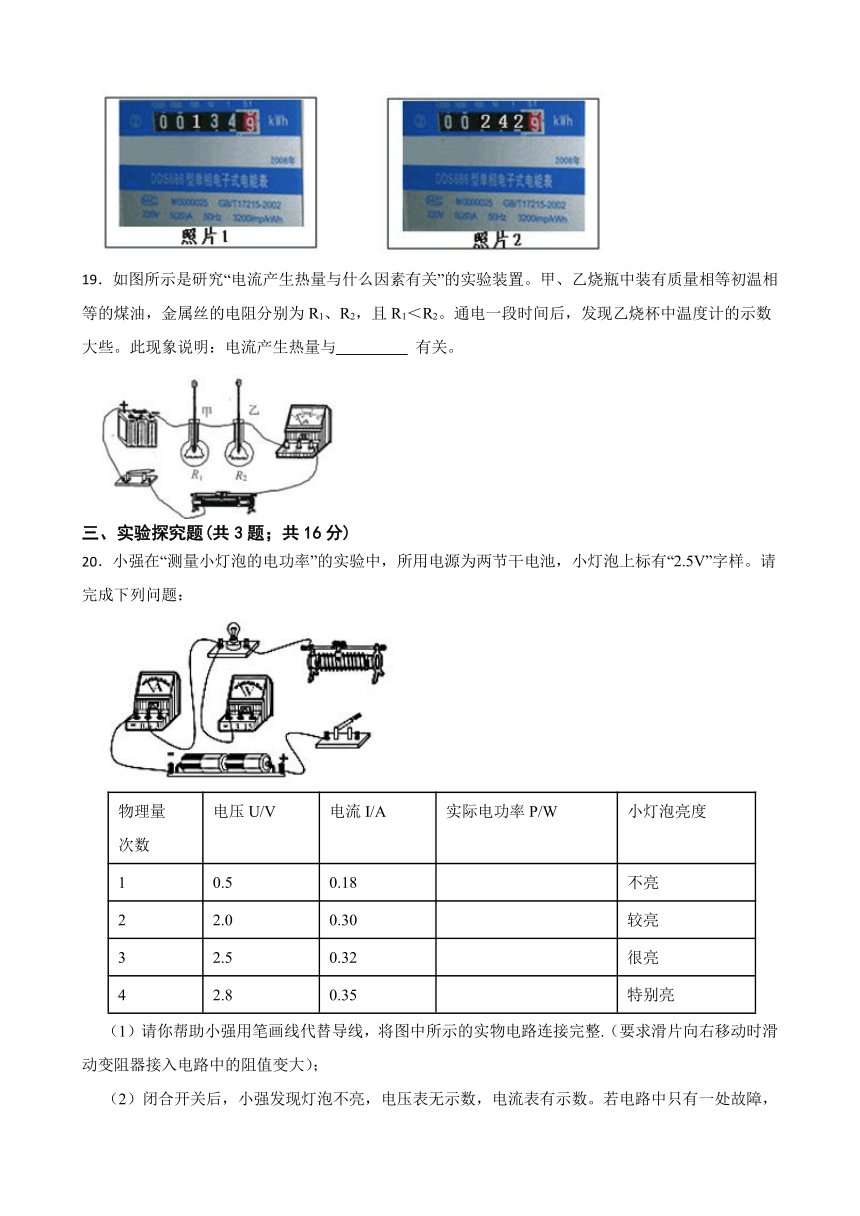

18．某同学在“节能调查”活动的一周内先后用手机拍下自家的电能表如图示，先拍摄的照片是　 　 （选填照片序号1或2），两次拍摄期间内，他家消耗　 　 kW·h电能。将某用电器单独接在该表（标有：3200 imp／(kW·h)）上工作20min，电能表指示灯闪烁了320次，它的电功率为　 　 W。lkW·h电能可供一盏“220V40W”电灯正常工作　 　 h。
19．如图所示是研究“电流产生热量与什么因素有关”的实验装置。甲、乙烧瓶中装有质量相等初温相等的煤油，金属丝的电阻分别为R1、R2，且R1＜R2。通电一段时间后，发现乙烧杯中温度计的示数大些。此现象说明：电流产生热量与　 　 有关。
三、实验探究题(共3题；共16分)
20．小强在“测量小灯泡的电功率”的实验中，所用电源为两节干电池，小灯泡上标有“2.5V”字样。请完成下列问题：
物理量 次数 电压U/V 电流I/A 实际电功率P/W 小灯泡亮度
1 0.5 0.18 　 不亮
2 2.0 0.30 　 较亮
3 2.5 0.32 　 很亮
4 2.8 0.35 　 特别亮
（1）请你帮助小强用笔画线代替导线，将图中所示的实物电路连接完整.（要求滑片向右移动时滑动变阻器接入电路中的阻值变大）；
（2）闭合开关后，小强发现灯泡不亮，电压表无示数，电流表有示数。若电路中只有一处故障，这个故障可能是　 　；
（3）排除故障后继续实验，小强进行了4次测量，并将有关数据及现象记录在表格中。请你分析第1次实验中小灯泡不亮的原因　 　；
（4）由表格中的数据可知，小灯泡的额定功率为　 　W；且小灯泡的亮度是由它的　 　决定的；
（5）通过分析本次实验的数据和现象还会有一个新的发现，即　 　。
21．为探究“通电导体产生热量的多少与电阻的关系”，小明设计了如图所示的实验电路．
（1）其中甲、乙两个相同的瓶内分别装有 　 　 和初温都相同的煤油，将选择好的镍铬合金丝和锰铜丝浸没在煤油中，通过比较 　 　 来确定产生热量的多少．
（2）小华问小明“水比较容易获得，干嘛不用水代替煤油？”．对于这个问题，小明给出了下列四种答案，你认为合理的是 __________ ．
A．因为煤油有颜色便于观察
B．因为煤油有比较大的热值
C．因为煤油有比较小的密度
D．因为煤油有比较小的比热容
（3）实验时，将铜丝和镍铬合金丝串联接入电路中，这是为了控制 　 　 和 　 　 相同；
（4）实验中，小明发现甲烧瓶中温度计的示数升高得较快．这表明 　 　 的电阻较大（选填“镍铬合金丝”或“锰铜丝”）．
22．某物理兴趣小组想利用如图所示的装置比较铝和某种合金材料的导电性能．
（1）他们应该选用　 　和长度都相同的铝丝和合金丝．
（2）在两个相同烧瓶中分别装入等质量的煤油，接通电路后，他们发现甲烧瓶中煤油的温度比乙烧瓶中煤油的温度升高得慢，这说明　 　丝的导电性能较强．
四、计算题(共2题；共20分)
23．如图所示电路，电源电压保持不变且未知， 是已知阻值的定值电阻，只闭合开关 ，电流表的示数为 ；当 和 都闭合时，电流表的示数为 。（用题中所给的符号表示）求：
（1）电源电压；
（2） 的阻值。
24．如图所示，电源电压保持不变，电阻R1=20Ω，闭合开关S后，电流表A的示数为0.6A，电流表A1的示数为0.2A。求：
（1）电源电压；
（2）R2的阻值。
参考答案
1．C
2．D
3．A
4．C
5．D
6．B
7．A
8．C
9．D
10．B
11．D
12．C
13．800；1.8×108；25
14．电熨斗；60000
15．2；10；1.4
16．0.45；100
17．欧姆；电阻
18．1；108；300；25
19．电阻
20．（1）
（2）灯泡短路
（3）灯泡实际功率太小
（4）0.8；实际功率
（5）发现灯泡的实际功率越大，灯泡的电阻越大，由于灯泡的电阻随着温度的升高而增大。
21．（1）质量；温度计升高的示数
（2）D
（3）电流；通电时间
（4）镍铬合金丝
22．（1）横截面积
（2）铝
23．（1）解：当只闭合开关S1时，电路是只有R0单独工作的简单电路，那么电源电压U=I1R0
答：电源电压为I1R0；
（2）解：当开关S1、S2都闭合时，电阻R0、R1并联在电路中，此时电流表测干路电流，据并联电路的特点知，此时通过电阻R1的电流I=I2-I1
那么
答：R1的阻值为 。
24．（1）解：由 可得，电阻R1两端的电压
由于R1与R2并联，所以电源电压
答：电源电压为4V。
（2）解：并联电路中干路电流等于各支路电流之和，通过R2的电流
R2的阻值
答：R2的阻值为10Ω。
