人教版九年级下学期第十八章单元测试卷（有答案）

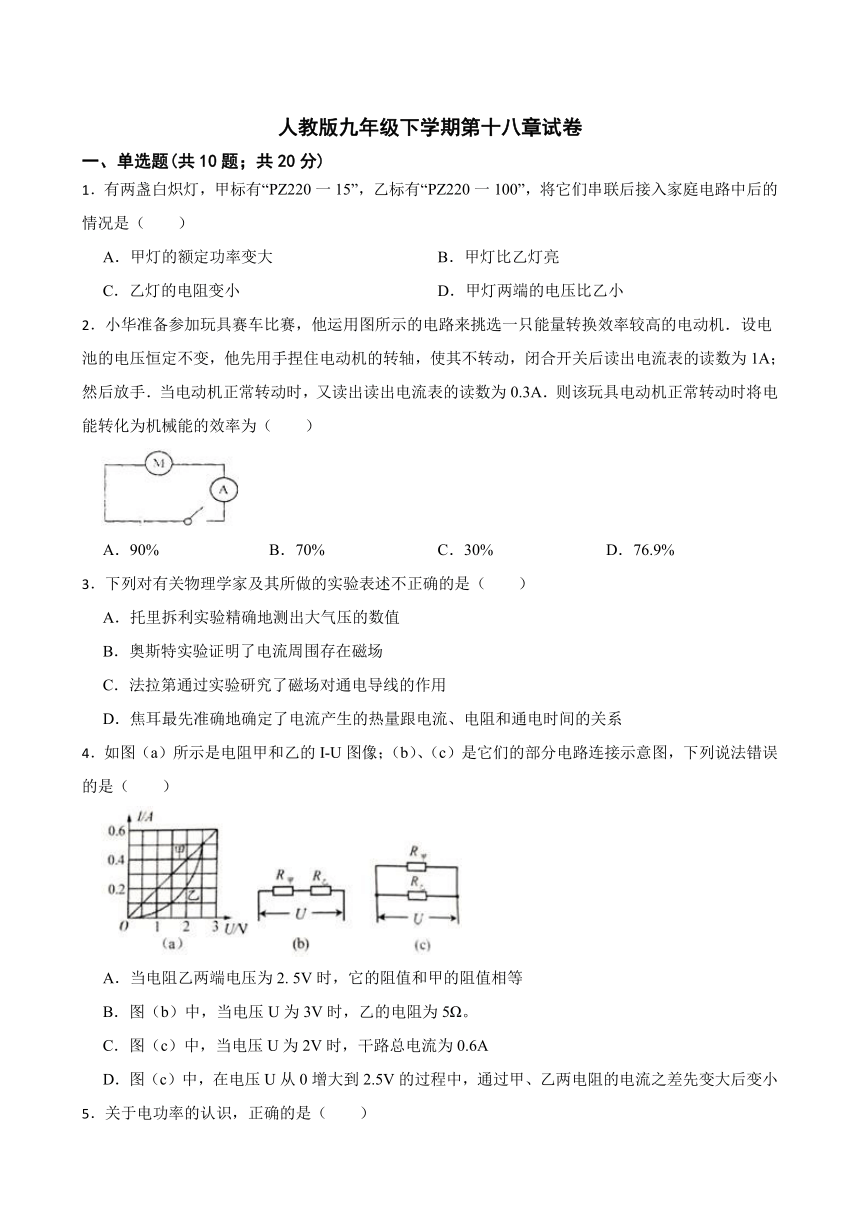

人教版九年级下学期第十八章试卷
一、单选题(共10题；共20分)
1．有两盏白炽灯，甲标有“PZ220一15”，乙标有“PZ220一100”，将它们串联后接入家庭电路中后的情况是（　　）
A．甲灯的额定功率变大 B．甲灯比乙灯亮
C．乙灯的电阻变小 D．甲灯两端的电压比乙小
2．小华准备参加玩具赛车比赛，他运用图所示的电路来挑选一只能量转换效率较高的电动机．设电池的电压恒定不变，他先用手捏住电动机的转轴，使其不转动，闭合开关后读出电流表的读数为1A；然后放手．当电动机正常转动时，又读出读出电流表的读数为0.3A．则该玩具电动机正常转动时将电能转化为机械能的效率为（　　）
A．90% B．70% C．30% D．76.9%
3．下列对有关物理学家及其所做的实验表述不正确的是（　　）
A．托里拆利实验精确地测出大气压的数值
B．奥斯特实验证明了电流周围存在磁场
C．法拉第通过实验研究了磁场对通电导线的作用
D．焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系
4．如图（a）所示是电阻甲和乙的I-U图像；（b）、（c）是它们的部分电路连接示意图，下列说法错误的是（　　）
A．当电阻乙两端电压为2. 5V时，它的阻值和甲的阻值相等
B．图（b）中，当电压U为3V时，乙的电阻为5Ω。
C．图（c）中，当电压U为2V时，干路总电流为0.6A
D．图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小
5．关于电功率的认识，正确的是（　　）
A．功率越大，做功所用的时间越少
B．做功多的物体电功率不一定大
C．功率越大的物体做功一定多
D．我们日常所说的“度”是电功率的单位，它的学名叫做“千瓦”
6．如图甲所示是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，则由此可知（　　）
A．当滑动变阻器的滑片P从a端移至b端滑动时，电压表和电流表的示数都变小
B．该电路的电源电压为3V
C．该电路最小电功率为1.8W
D．R的阻值变化范围是0～5Ω
7．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（　　）
A．电压表、电流表示数均变小
B．电压表示数变大，电路总功率变大
C．电压表示数不变，总电阻变小，电流表示数变大
D．电压表与电流表示数的比值变大
8．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中，下列说法正确的是（　　）
A．电路中总电阻变大，电路消耗的总功率变小
B．电压表、电流表的示数都变小
C．电压表与电流表示数的比值不变
D．电压表示数变小，电流表示数变大

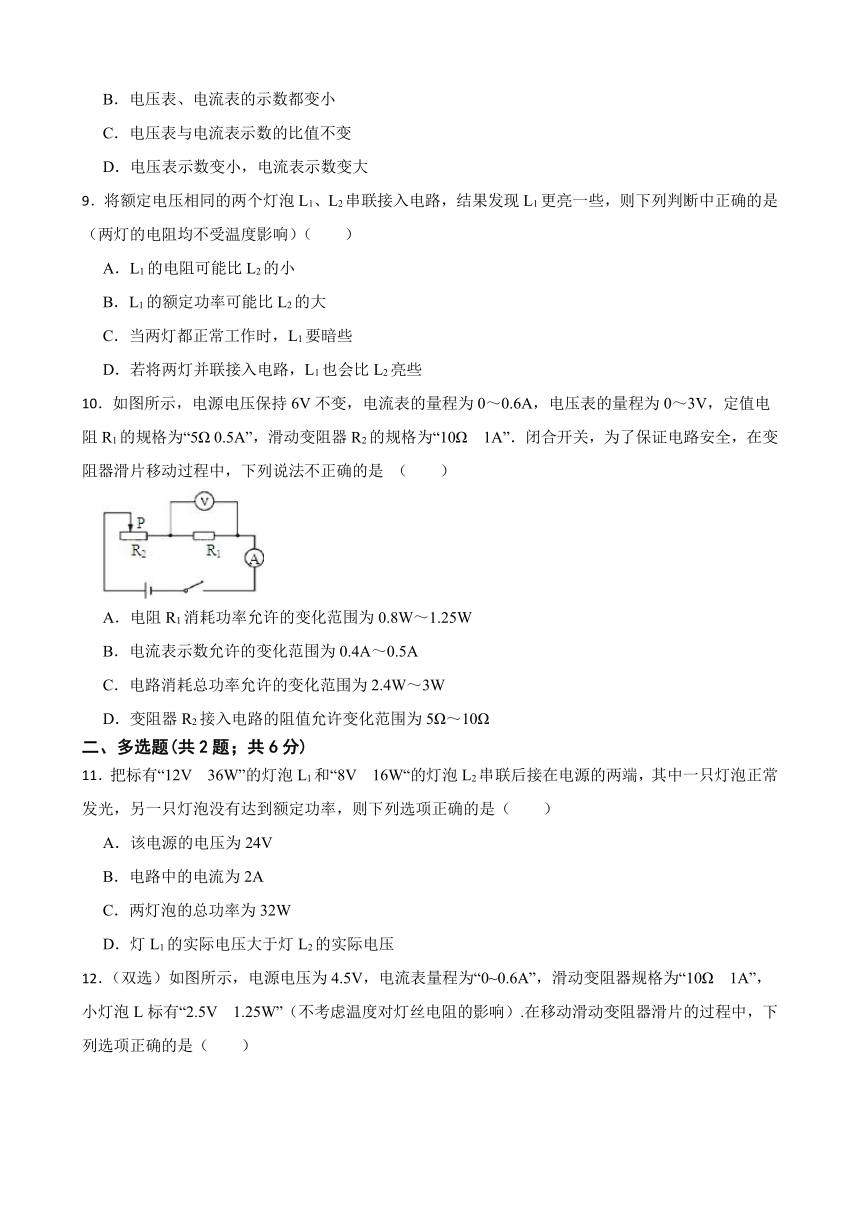

9．将额定电压相同的两个灯泡L1、L2串联接入电路，结果发现L1更亮一些，则下列判断中正确的是（两灯的电阻均不受温度影响）（　　）
A．L1的电阻可能比L2的小
B．L1的额定功率可能比L2的大
C．当两灯都正常工作时，L1要暗些
D．若将两灯并联接入电路，L1也会比L2亮些
10．如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“5Ω 0.5A”，滑动变阻器R2的规格为“10Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法不正确的是 （　　）
A．电阻R1消耗功率允许的变化范围为0.8W～1.25W
B．电流表示数允许的变化范围为0.4A～0.5A
C．电路消耗总功率允许的变化范围为2.4W～3W
D．变阻器R2接入电路的阻值允许变化范围为5Ω～10Ω
二、多选题(共2题；共6分)
11．把标有“12V 36W”的灯泡L1和“8V 16W“的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（　　）
A．该电源的电压为24V
B．电路中的电流为2A
C．两灯泡的总功率为32W
D．灯L1的实际电压大于灯L2的实际电压

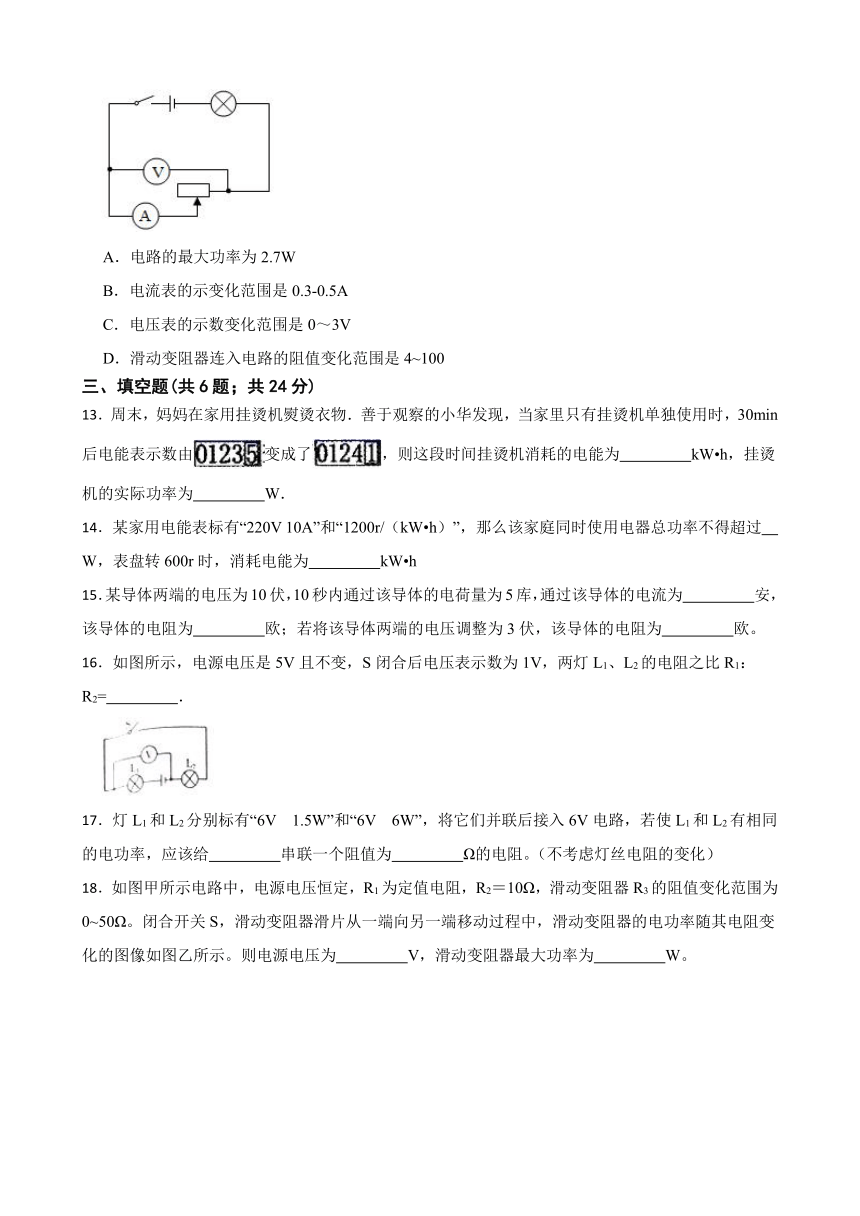

12．（双选）如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（不考虑温度对灯丝电阻的影响）.在移动滑动变阻器滑片的过程中，下列选项正确的是（　　）
A．电路的最大功率为2.7W
B．电流表的示变化范围是0.3-0.5A
C．电压表的示数变化范围是0～3V
D．滑动变阻器连入电路的阻值变化范围是4~100
三、填空题(共6题；共24分)
13．周末，妈妈在家用挂烫机熨烫衣物．善于观察的小华发现，当家里只有挂烫机单独使用时，30min后电能表示数由变成了，则这段时间挂烫机消耗的电能为　 　kW h，挂烫机的实际功率为　 　W．
14．某家用电能表标有“220V 10A”和“1200r/（kW h）”，那么该家庭同时使用电器总功率不得超过　 　W，表盘转600r时，消耗电能为　 　kW h
15．某导体两端的电压为10伏，10秒内通过该导体的电荷量为5库，通过该导体的电流为　 　安，该导体的电阻为　 　欧；若将该导体两端的电压调整为3伏，该导体的电阻为　 　欧。
16．如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，两灯L1、L2的电阻之比R1：R2=　 　．
17．灯L1和L2分别标有“6V 1.5W”和“6V 6W”，将它们并联后接入6V电路，若使L1和L2有相同的电功率，应该给　 　串联一个阻值为　 　Ω的电阻。（不考虑灯丝电阻的变化）
18．如图甲所示电路中，电源电压恒定，R1为定值电阻，R2＝10Ω，滑动变阻器R3的阻值变化范围为0~50Ω。闭合开关S，滑动变阻器滑片从一端向另一端移动过程中，滑动变阻器的电功率随其电阻变化的图像如图乙所示。则电源电压为　 　V，滑动变阻器最大功率为　 　W。
四、实验探究题(共2题；共30分)
19．在“探究电流产生的热量与哪些因素有关”的实验中，提供了如图的实验器材，其中R1＞R2。
实验一：探究电流产生的热量与电阻的关系：
（1）请按照图中的电路图将对应实物图连接完整；
（2）电路中电阻丝的连接方式是为了控制　 　；电阻丝放出热量的多少，通过　 　来进行判断：
（3）闭合开关，经过一定时间，用电阻丝R1热的煤油温度升高了△t1，用电阻丝R2加热的煤油温度升高了△t2，那么△t1　 　△t2（选填“大于”，“等于”或“小于”）
（4）实验二：探宂电流产生的热量与电流的关系
闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同。实验发现：用电阻丝R1（或R2）加热的煤油，温度升高 （或 ）　 　2 （或2△t2）（选填“大于“等于”或“小于”），该实验说明电流产生的热量与电流的　 　正比例关系。
（5）你认为做这个实验产生误差的主要原因是　 　．
20．用“伏安法”测量一只小灯泡的电阻和电功率。
（1）如图所示是实验电路图，图上的圆圈表示电表，请在圆圈内填入相应的字母。
（2）某实验小组通过改变小灯泡两端的电压，进行了三次测量，部分记录如表。请你填出表格中的两个空格。
实验序号 电压U/V 电流I/A 电阻R/Ω 电功率P/W
1 1.00 0.14 7.14 0.14
2 1.70 0.22 7.73 0.37
3 2.50 　 　 　 　 0.75
（3）老师看了各小组的记录，说：“你们注意到这个现象吗？小灯泡的电阻随功率的增大而增大。”请解释这一现象：　 　。
五、计算题(共2题；共20分)
21．某中学为学生供应开水，用锅炉将200kg的水从25℃加热到100℃，燃烧了6kg的无烟煤。无烟煤的热值是3.4×107 J/kg．求：
（1）锅炉内的水吸收的热量是多少？
（2）无烟煤完全燃烧放出的热量是多少？
（3）此锅炉的效率是多少？
22．如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：
（1）R1中的电流强度
（2）电阻R2。
参考答案
1．B
2．B
3．C
4．B
5．B
6．B
7．B
8．C
9．C
10．D
11．B,C
12．B,D
13．0.6；1200
14．2200；0.5
15．0.5；20；20
16．4：1
17．L2；6
18．6；0.45
19．（1）
（2）电流相等；温度计的示数
（3）大于
（4）大于；大小不成
（5）两瓶煤油的质量大小是否相等
20．（1）
（2）0.30；8.33
（3）小灯泡的实际功率越大，温度越高，小灯泡的电阻随温度升高而增大
21．（1）解：水吸收的热量：Q吸=cm△t=4.2×103J/（kg ℃）×200kg×（100℃﹣25℃）=6.3×107J
答：锅炉内的水吸收的热量是6.3×107J
（2）解：无烟煤燃烧放出的热量：
Q放=m′q=6kg×3.4×107J/kg=2.04×108J
答：无烟煤完全燃烧放出的热量是2.04×108J
（3）解：锅炉的效率：η= = ×100%≈30.9%
答：此锅炉的效率是30.9%
22．（1）解：流过电阻R1的电流 ；
答：R1中的电流强度是0.5A；
（2）解：因为R1与R2串联，所以I1=I2=0.5A；
电阻R2两端的电压U2=U-U1=6V-2V=4V，
电阻R2的阻值 。
答：电阻R2的阻值是8Ω。
