人教版九年物理 第十五章 电流和电路 综合测试卷（有答案）

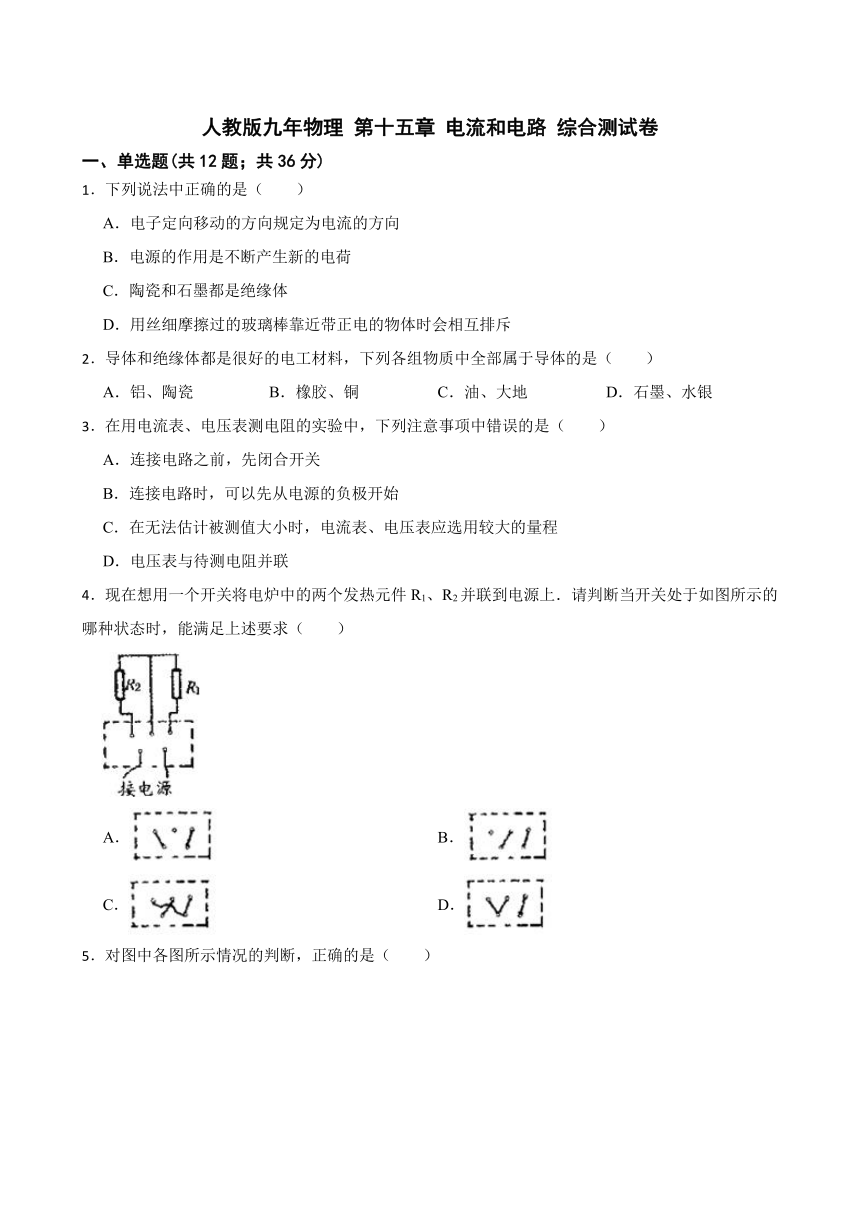

人教版九年物理 第十五章 电流和电路 综合测试卷
一、单选题(共12题；共36分)
1．下列说法中正确的是（　　）
A．电子定向移动的方向规定为电流的方向
B．电源的作用是不断产生新的电荷
C．陶瓷和石墨都是绝缘体
D．用丝细摩擦过的玻璃棒靠近带正电的物体时会相互排斥
2．导体和绝缘体都是很好的电工材料，下列各组物质中全部属于导体的是（　　）
A．铝、陶瓷 B．橡胶、铜 C．油、大地 D．石墨、水银
3．在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（　　）
A．连接电路之前，先闭合开关
B．连接电路时，可以先从电源的负极开始
C．在无法估计被测值大小时，电流表、电压表应选用较大的量程
D．电压表与待测电阻并联
4．现在想用一个开关将电炉中的两个发热元件R1、R2并联到电源上．请判断当开关处于如图所示的哪种状态时，能满足上述要求（　　）
A． B．
C． D．

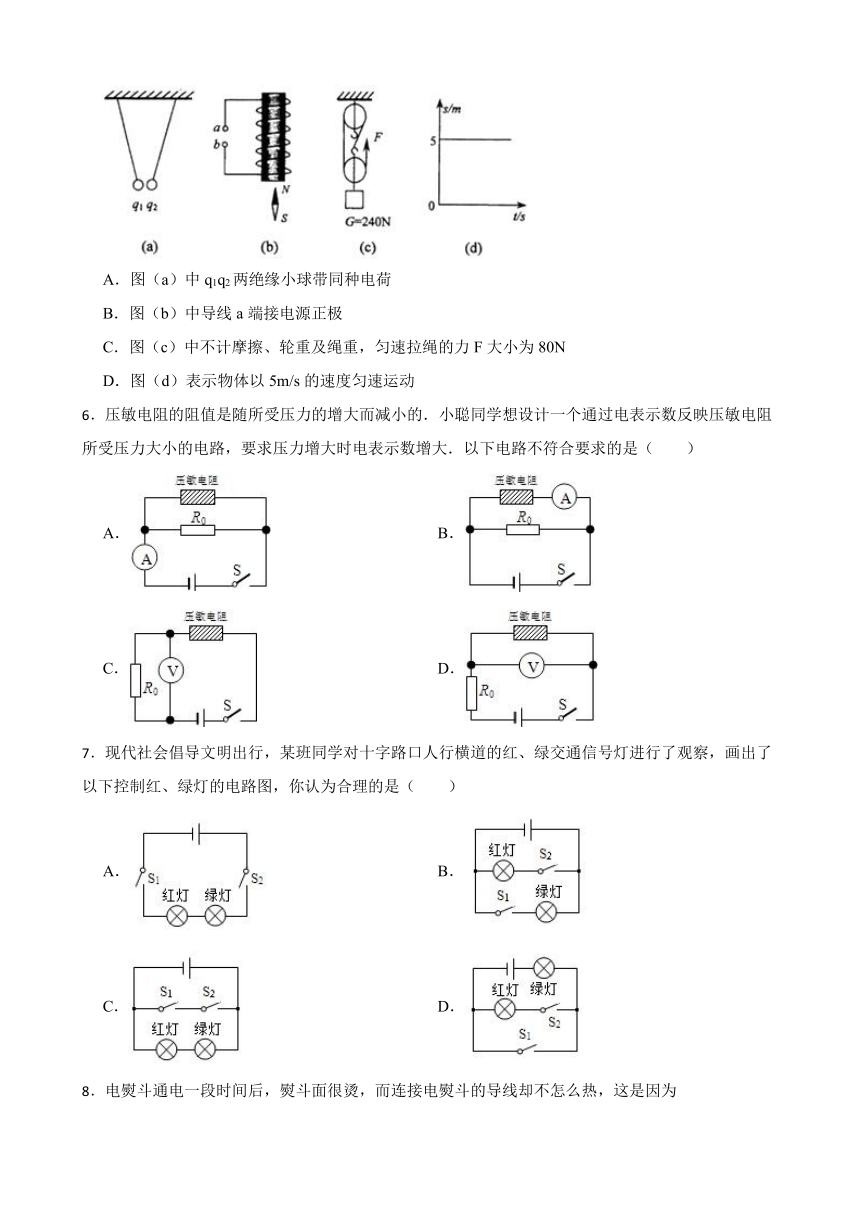

5．对图中各图所示情况的判断，正确的是（　　）
A．图（a）中q1q2两绝缘小球带同种电荷
B．图（b）中导线a端接电源正极
C．图（c）中不计摩擦、轮重及绳重，匀速拉绳的力F大小为80N
D．图（d）表示物体以5m/s的速度匀速运动
6．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（　　）
A． B．
C． D．
7．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了以下控制红、绿灯的电路图，你认为合理的是（　　）
A． B．
C． D．

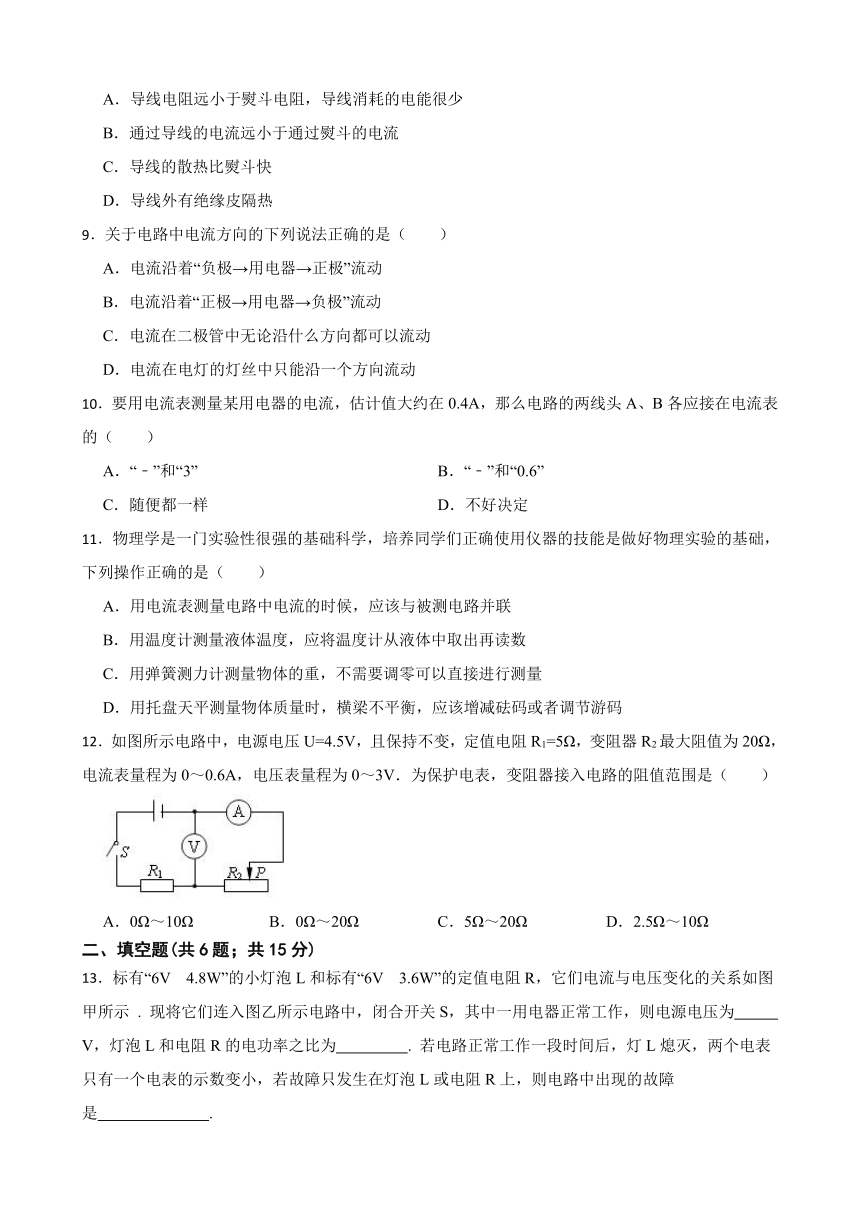

8．电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为
A．导线电阻远小于熨斗电阻，导线消耗的电能很少
B．通过导线的电流远小于通过熨斗的电流
C．导线的散热比熨斗快
D．导线外有绝缘皮隔热
9．关于电路中电流方向的下列说法正确的是（　　）
A．电流沿着“负极→用电器→正极”流动
B．电流沿着“正极→用电器→负极”流动
C．电流在二极管中无论沿什么方向都可以流动
D．电流在电灯的灯丝中只能沿一个方向流动
10．要用电流表测量某用电器的电流，估计值大约在0.4A，那么电路的两线头A、B各应接在电流表的（　　）
A．“﹣”和“3” B．“﹣”和“0.6”
C．随便都一样 D．不好决定
11．物理学是一门实验性很强的基础科学，培养同学们正确使用仪器的技能是做好物理实验的基础，下列操作正确的是（　　）
A．用电流表测量电路中电流的时候，应该与被测电路并联
B．用温度计测量液体温度，应将温度计从液体中取出再读数
C．用弹簧测力计测量物体的重，不需要调零可以直接进行测量
D．用托盘天平测量物体质量时，横梁不平衡，应该增减砝码或者调节游码
12．如图所示电路中，电源电压U=4.5V，且保持不变，定值电阻R1=5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．为保护电表，变阻器接入电路的阻值范围是（　　）
A．0Ω～10Ω B．0Ω～20Ω C．5Ω～20Ω D．2.5Ω～10Ω
二、填空题(共6题；共15分)

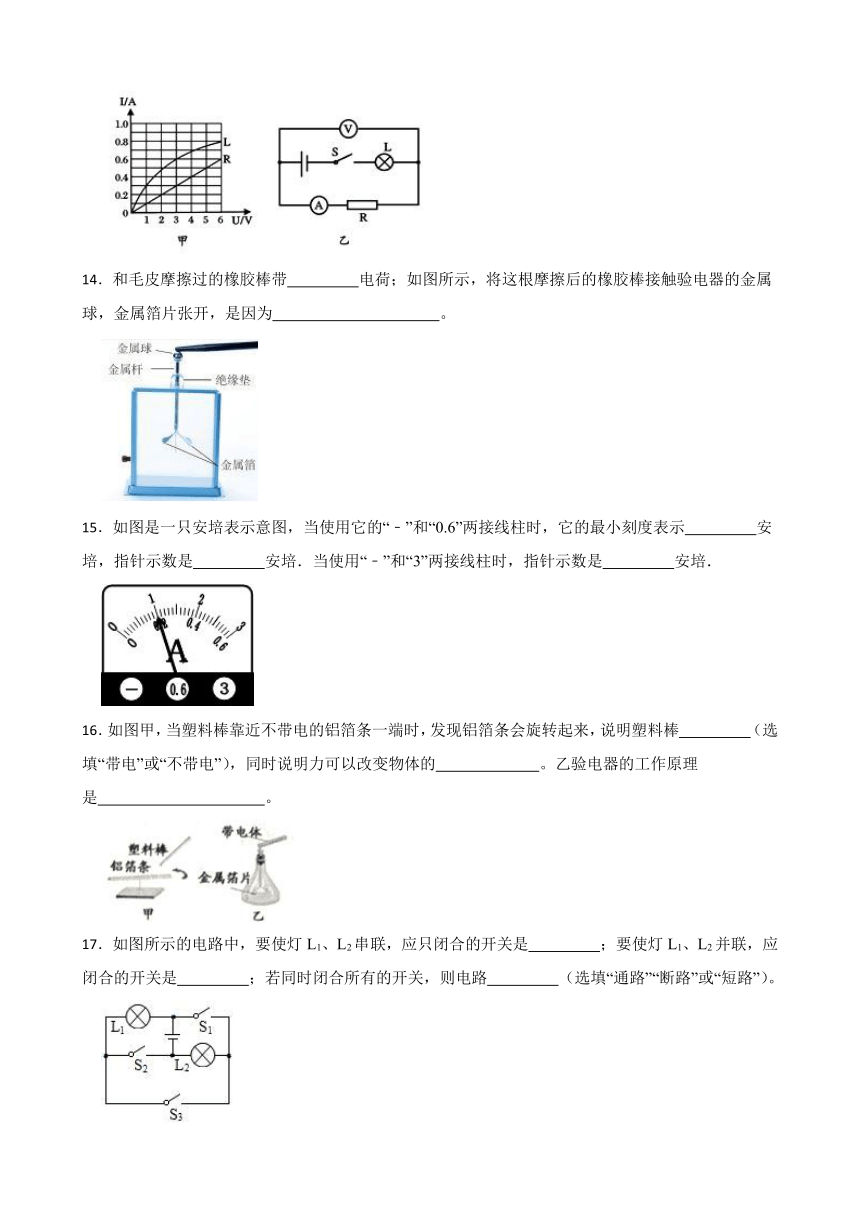

13．标有“6V 4.8W”的小灯泡L和标有“6V 3.6W”的定值电阻R，它们电流与电压变化的关系如图甲所示 . 现将它们连入图乙所示电路中，闭合开关S，其中一用电器正常工作，则电源电压为　 　V，灯泡L和电阻R的电功率之比为　 　. 若电路正常工作一段时间后，灯L熄灭，两个电表只有一个电表的示数变小，若故障只发生在灯泡L或电阻R上，则电路中出现的故障是　 　.
14．和毛皮摩擦过的橡胶棒带　 　电荷；如图所示，将这根摩擦后的橡胶棒接触验电器的金属球，金属箔片张开，是因为　 　。
15．如图是一只安培表示意图，当使用它的“﹣”和“0.6”两接线柱时，它的最小刻度表示　 　安培，指针示数是　 　安培．当使用“﹣”和“3”两接线柱时，指针示数是　 　安培．
16．如图甲，当塑料棒靠近不带电的铝箔条一端时，发现铝箔条会旋转起来，说明塑料棒　 　（选填“带电”或“不带电”），同时说明力可以改变物体的　 　。乙验电器的工作原理是　 　。
17．如图所示的电路中，要使灯L1、L2串联，应只闭合的开关是　 　；要使灯L1、L2并联，应闭合的开关是　 　；若同时闭合所有的开关，则电路　 　（选填“通路”“断路”或“短路”）。

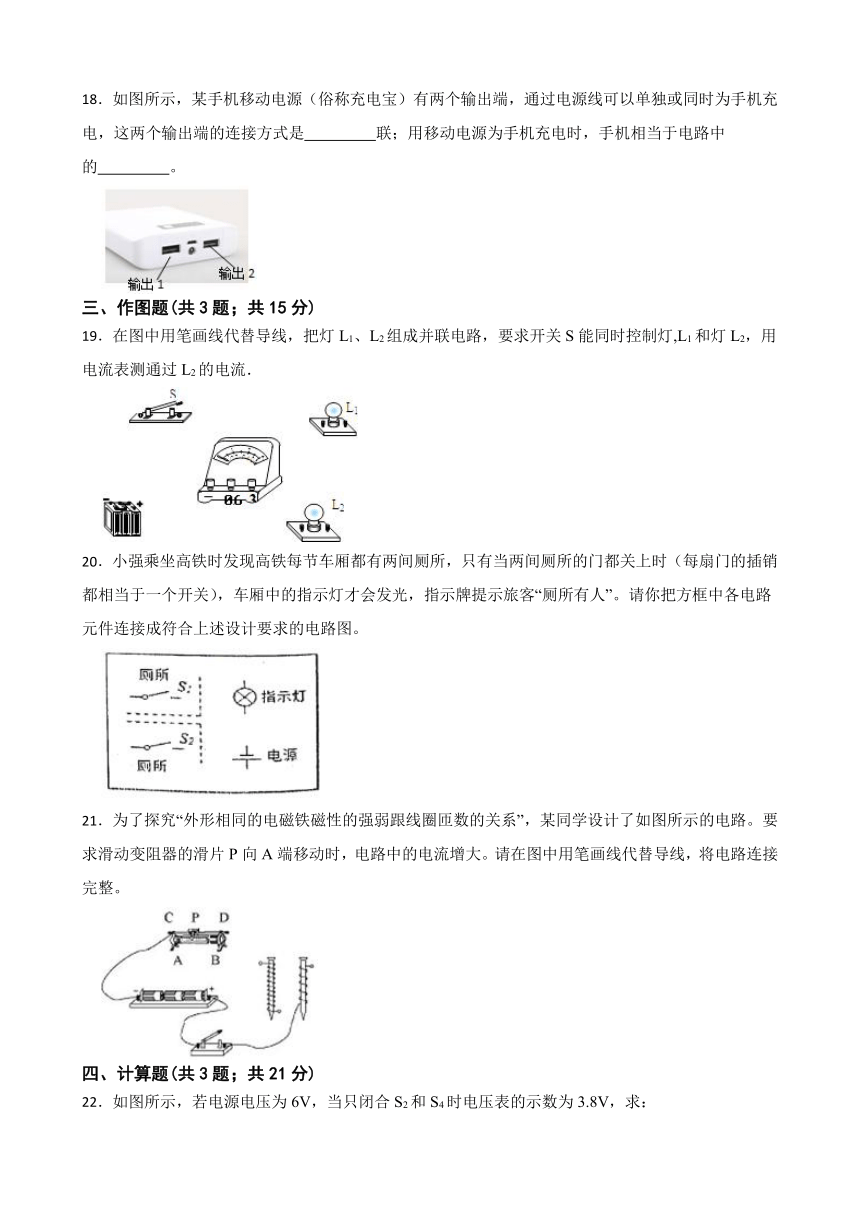

18．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是　 　联；用移动电源为手机充电时，手机相当于电路中的　 　。
三、作图题(共3题；共15分)
19．在图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯,L1和灯L2，用电流表测通过L2的电流．
20．小强乘坐高铁时发现高铁每节车厢都有两间厕所，只有当两间厕所的门都关上时（每扇门的插销都相当于一个开关），车厢中的指示灯才会发光，指示牌提示旅客“厕所有人”。请你把方框中各电路元件连接成符合上述设计要求的电路图。
21．为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔画线代替导线，将电路连接完整。
四、计算题(共3题；共21分)
22．如图所示，若电源电压为6V，当只闭合S2和S4时电压表的示数为3.8V，求：
（1）L1和L2两端的电压各为多少
（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，求灯L1和L2通过的电流为多少
（3）若将S1，S2和S3同时闭合会发生什么现象
23．如图所示，R1=4Ω，R2=8Ω，接在电源上时，电压表的示数为2V，求电路消耗的总电功率是多少？
24．在图所示的电路中，电源电压为6伏保持不变，滑动变阻器R2为标有“20欧1.5安”、“20欧1安”和“50欧1安”字样中的某一个。闭合开关S，电流表A1的示数为0.5安。
（1）求电阻R1的阻值。
（2）将电流表A2串联接入a或b中的某一处，在电路安全工作的情况下，移动滑动变阻器R2的滑片，电流表A2示数的最大值为1.5安、最小值为0.8安。请写出电流表A2接入的位置及滑动变阻器的规格并说明理由。
五、实验探究题(共3题；共23分)
25．小鹏和小明一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是　 　（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔 画线代替导线连接正确的电路。
（3）移动后电流表测量的是　 　（选填“A”“B”或“C”）处的电流。
（4）测出 A、B、C 三处电流如表所示，由此得出初步结论　 　。 小明指出：应当进行多次实验，操作方法是：　 　。
位置 A B C
电流I/A 0.30 0.24 0.54
26．在“探究串联电路中电流的规律”实验中，甲、乙同学设计了如图所示的电路．
（1）实验中，选择两个小灯泡的规格应该是　 　的（选填“相同”或“不相同”）．
（2）甲同学率先连接电路，刚接好最后一根导线，小灯泡就亮了，经检查电路连接正确，那么他连接电路时出现的问题是　 　．
（3）确定了电路连接正确以后，下表是某同学实验中的实验数据：指出表格所记录的数据中，明显错误的数值是　 　，造成错误的原因是　 　．
次数 A B C
1 0.3 0.3 1.5
2 0.32 0.32 0.32
3 0.32 0.32 0.32
（4）实验中发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是（　　）
A．通过两个灯泡的电流大小不同
B．发光微弱的灯泡的灯丝断了
C．灯泡的规格不同
（5）本次实验中测量三次的目的是：　 　．
27．如图是“探究串联电路电流特点”的实验电路图：
（1）刚连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，
以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”。
方法 操作 现象 结论 方法是否可行
方法1 把其中一灯泡从灯座中取下 另一灯熄灭 两灯一定是串联 　 　
方法2 把任意一根导线断开 两灯熄灭 两灯一定是串联 　 　
（2）确定了电路连接正确以后，如表是某同学实验中的一组数据：
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
指出表格所记录的数据中，明显错误的数值是　 　，造成错误的原因是　 　。
（3）当用电流表测出A、B、C三点的电流并记录数据后，下一步应该做的是 。
A．整理器材，结束实验
B．换不同规格的小灯泡再测几组电流值
C．分析数据，得出结论
D．换电流表的另一量程再测一组电流值
（4）实验中发现两个串联的小灯泡，实验时若L2发光，L1不发光的原因可能是
A．通过灯泡L1的电流比L2的电流小
B．灯泡L1的灯丝断了
C．小灯泡L1灯座处可能短路了
D．灯泡靠近L2电源负极。
参考答案
1．D
2．D
3．A
4．C
5．C
6．D
7．B
8．A
9．B
10．B
11．D
12．D
13．9；1：2；电阻R断路
14．负；同种电荷相互排斥
15．0.02；0.2；1
16．带电；运动状态；同种电荷相互排斥
17．S3；S1、S2；短路
18．并；用电器
19．解：①从电源正极出发，经过开关，分成两条支路．
②其中一条支路经过灯泡L1．
③另外一条支路经过电流表、灯泡L2．
④然后两条支路汇合，回到电源的负极．
连好的实物图如下图所示：
20．解：如图所示：
21．
22．（1）解：由电路图可知，当只闭合S2和S4时，L1和L2串联，电压表测L1两端电压，电压表的示数为3.8V，即L1两端的电压U1=3.8V，
由串联电路的电压特点可得，L2两端的电压：U2=U-U1=6V-3.8V=2.2V；
答：L1和L2两端的电压分别为3.8V和2.2V
（2）解：由电路图可知，当只闭合S1和S3时，L1和L2并联，电流表A1测L1的电流，A2测干路电流，电流表A1示数0.28A，即通过L1的电流I1=0.28A，
电流表A2的示数0.6A，即干路电流I=0.6A，
由并联电路的电流特点可得，通过L2的电流：I2=I-I1=0.6A-0.28A=0.32A；
答：当只闭合S1和S3时，灯L1和L2通过的电流分别为0.28A和0.32A；
（3）解：由电路图可知，当S1、S2和S3同时闭合时，电源两极会被导线直接相连造成电源短路。
答：若将S1，S2和S3同时闭合电源会被短路。
23．解：两电阻串联，电压表测R1两端的电压，
电路中的电流：
I= = =0.5A，
电路消耗的总电功率：
P=I2（R1+R2）=（0.5A）2×（4Ω+8Ω）=3W．
答：电路消耗的总电功率为3W
24．（1）解：闭合开关，R1与R2并联，电流表测流经R1的电流，则可求电阻R1阻值为
答：电阻R1的阻值为12Ω。
（2）解：若电流表A2位于a点，则电流表测量R2所在支路电流，为保证电流表的示数能达到最大值1.5A，滑动变阻器只能挑选“20欧1.5安”，此时电流表能达到的最小电流为
与题目最小值0.8A冲突，则排除；若电流表A2位于b点，则电流表测电路总电流，当电路电流最小为0.8A时，对应阻值最大，此时R2所在支路电流为
对应最大阻值为
则电流表A2接入的位置为b点，选取的滑动变阻器为“20欧1安”。
答：电流表A2接入的位置为b点，选取的滑动变阻器为“20欧1安”。
25．（1）C
（2）解：如图所示：
（3）A或B
（4）并联电路中，干路电流等于各支路电流之和；换上规格不同的灯泡多次实验
26．（1）不相同
（2）开关未断开
（3）1.5；读数时用错量程
（4）C
（5）探究规律的普遍性
27．（1）可行；不可行
（2）1.5；选用的是小量程却按大量程读数了
（3）B
（4）C
