人教版物理第十五章第5节《串、并联电路中电流的规律》当堂达标测试题（有答案）

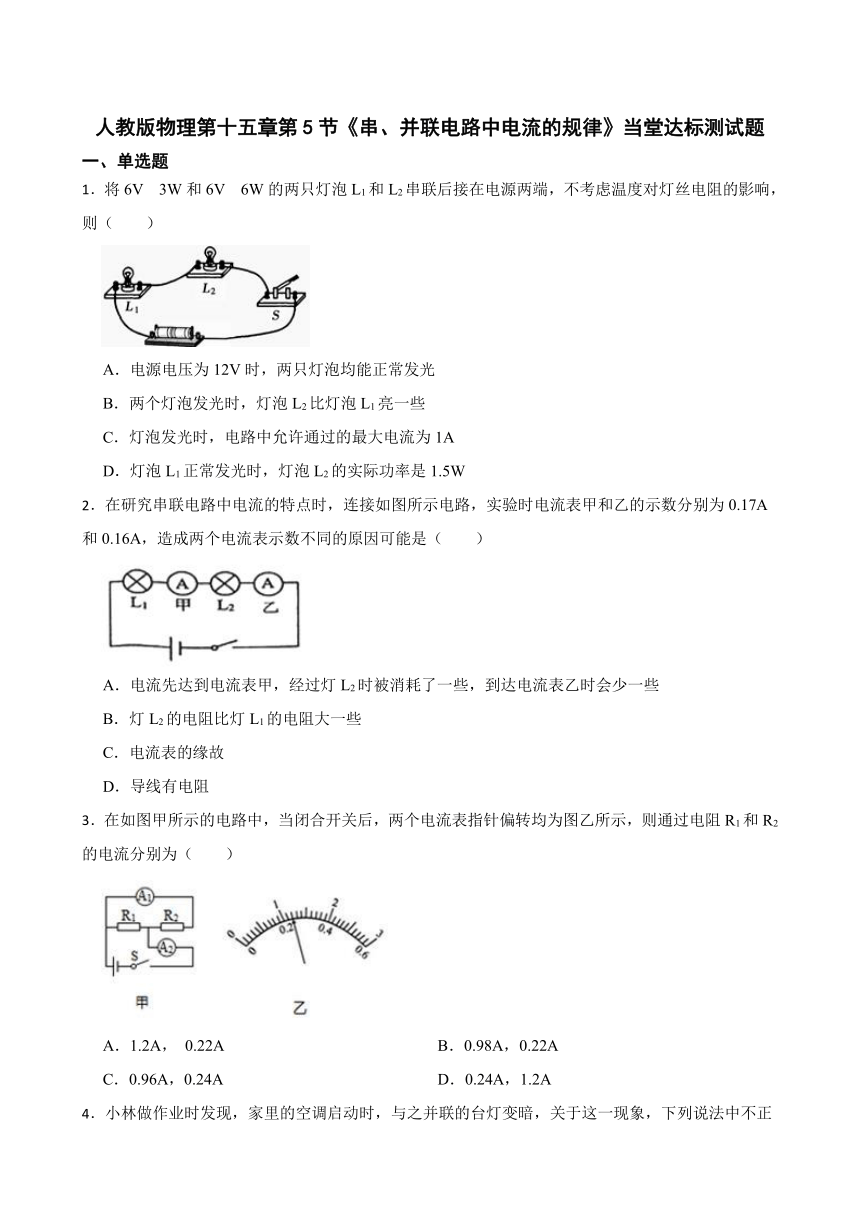

人教版物理第十五章第5节《串、并联电路中电流的规律》当堂达标测试题
一、单选题
1．将6V 3W和6V 6W的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（　　）
A．电源电压为12V时，两只灯泡均能正常发光
B．两个灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1.5W
2．在研究串联电路中电流的特点时，连接如图所示电路，实验时电流表甲和乙的示数分别为0.17A和0.16A，造成两个电流表示数不同的原因可能是（　　）
A．电流先达到电流表甲，经过灯L2时被消耗了一些，到达电流表乙时会少一些
B．灯L2的电阻比灯L1的电阻大一些
C．电流表的缘故
D．导线有电阻
3．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过电阻R1和R2的电流分别为（　　）
A．1.2A， 0.22A B．0.98A，0.22A
C．0.96A，0.24A D．0.24A，1.2A

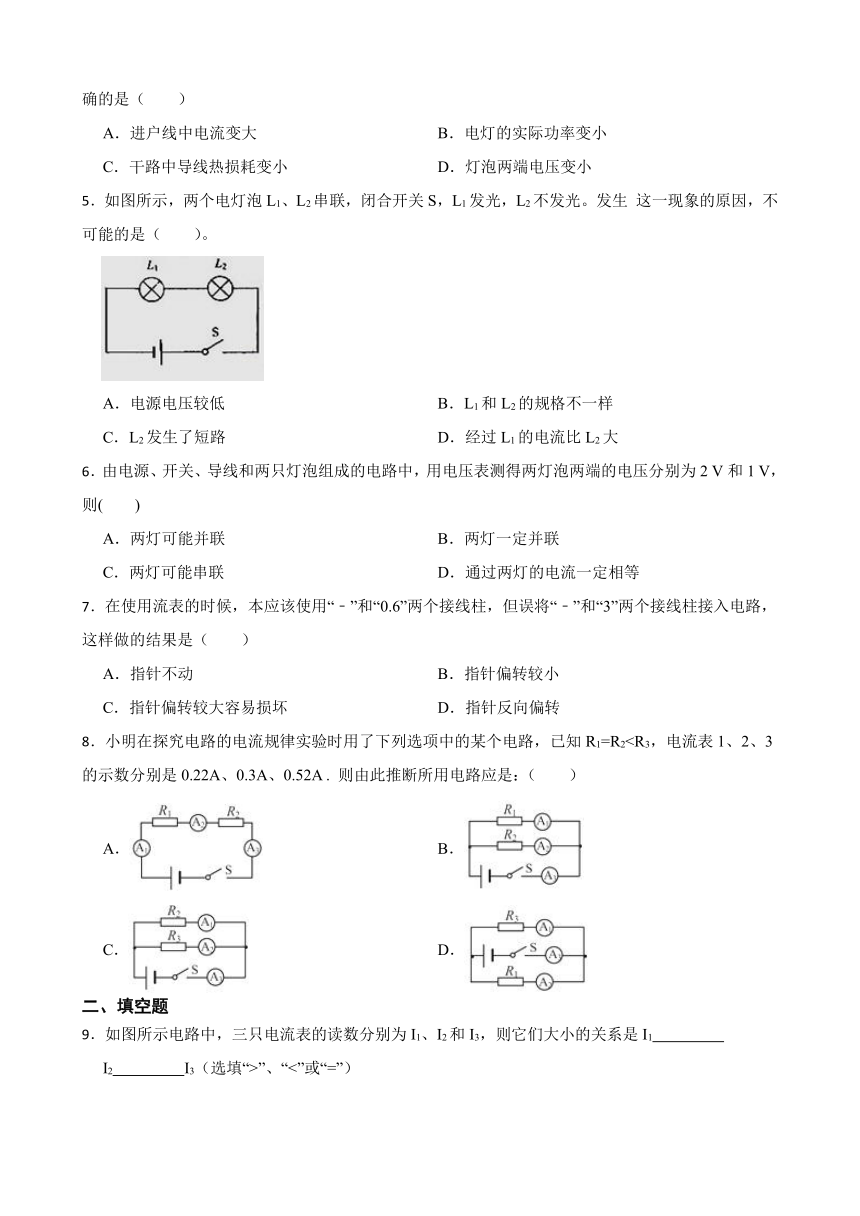

4．小林做作业时发现，家里的空调启动时，与之并联的台灯变暗，关于这一现象，下列说法中不正确的是（　　）
A．进户线中电流变大 B．电灯的实际功率变小
C．干路中导线热损耗变小 D．灯泡两端电压变小
5．如图所示，两个电灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生 这一现象的原因，不可能的是（　　）。
A．电源电压较低 B．L1和L2的规格不一样
C．L2发生了短路 D．经过L1的电流比L2大
6．由电源、开关、导线和两只灯泡组成的电路中，用电压表测得两灯泡两端的电压分别为2 V和1 V，则(　　)
A．两灯可能并联 B．两灯一定并联
C．两灯可能串联 D．通过两灯的电流一定相等
7．在使用流表的时候，本应该使用“﹣”和“0.6”两个接线柱，但误将“﹣”和“3”两个接线柱接入电路，这样做的结果是（　　）
A．指针不动 B．指针偏转较小
C．指针偏转较大容易损坏 D．指针反向偏转
8．小明在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2A． B．
C． D．
二、填空题
9．如图所示电路中，三只电流表的读数分别为I1、I2和I3，则它们大小的关系是I1　 　
I2　 　I3（选填“>”、“<”或“=”）
10．如图所示，闭合开关后，安培表A1、A2、A3的示数分别为1A、0.5A、0.3A问：通过灯L1的电流是　 　 A，通过灯L2的电流是　 　 A，通过灯L3的电流是　 　 A．
11．常温下，两条长度相等、横截面积不同的同种材料制成的电阻丝，粗电阻丝的电阻　 　细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流　 　通过细电阻丝的电流．（选填“大于”、“等于”或“小于”）
12．10秒内通过某导体横截面的电荷量为9库，通过该导体的电流为　 　 安；若该导体两端的电压为9伏，则导体的电阻为　 　 欧．若该导体两端的电压为零时，它的电阻为　 　 欧．
三、实验探究题
13．回顾实验和探究，探究并联电路的电流规律：
器材 电源、导线、开关、两个小灯泡、　 　．
过程 ⑴将灯L1、L2　 　联．连接电路时，开关应处于　 　状态，目的是　 　． ⑵将电流表分别L1、L2　 　联，测出通过灯泡L1、L2中的电流，通过L1的电流如图甲所示，请连接测量通过L1电流的实物图　 　． ⑶测出干路电流为0.56A，请方框中画出测干路电流的电路图，并在乙图中标出L2中电流　 　．
结论 并联电路中，干路电流等于各支路电流　 　．
参考答案
1．D
2．C
3．C
4．C
5．D
6．D
7．B
8．D
9．<；<
10．0.5；0.2；0.3
11．小于；等于
12．0.9；10；10
13．电流表；并；断开；为了保护电路；串；；；之和
