人教版物理九年级 第十八章 电功率章节练习（基础+易错点+重难点）有答案

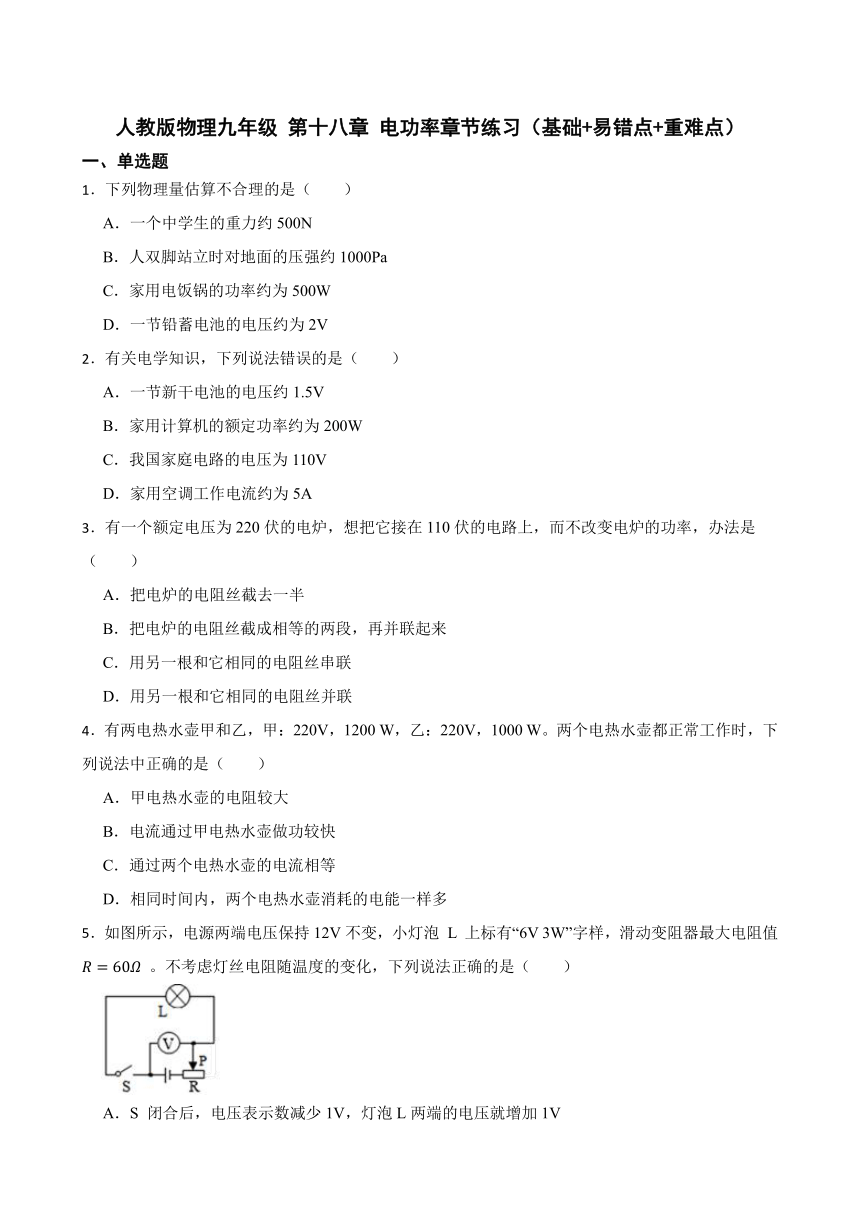

人教版物理九年级 第十八章 电功率章节练习（基础+易错点+重难点）
一、单选题
1．下列物理量估算不合理的是（　　）
A．一个中学生的重力约500N
B．人双脚站立时对地面的压强约1000Pa
C．家用电饭锅的功率约为500W
D．一节铅蓄电池的电压约为2V
2．有关电学知识，下列说法错误的是（　　）
A．一节新干电池的电压约1.5V
B．家用计算机的额定功率约为200W
C．我国家庭电路的电压为110V
D．家用空调工作电流约为5A
3．有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是（　　）
A．把电炉的电阻丝截去一半
B．把电炉的电阻丝截成相等的两段，再并联起来
C．用另一根和它相同的电阻丝串联
D．用另一根和它相同的电阻丝并联
4．有两电热水壶甲和乙，甲：220V，1200 W，乙：220V，1000 W。两个电热水壶都正常工作时，下列说法中正确的是（　　）
A．甲电热水壶的电阻较大
B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等
D．相同时间内，两个电热水壶消耗的电能一样多
5．如图所示，电源两端电压保持12V不变，小灯泡 L 上标有“6V 3W”字样，滑动变阻器最大电阻值 。不考虑灯丝电阻随温度的变化，下列说法正确的是（　　）
A．S 闭合后，电压表示数减少1V，灯泡L两端的电压就增加1V

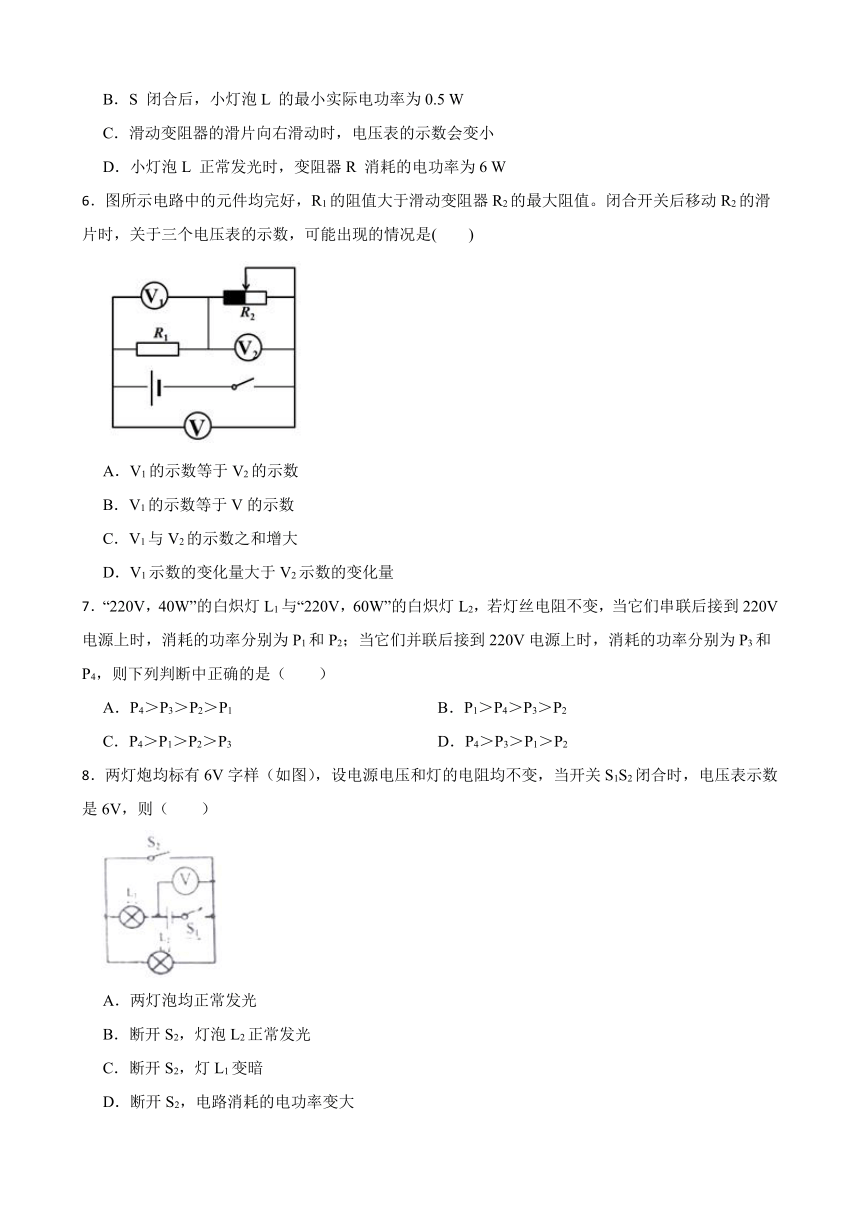

B．S 闭合后，小灯泡L 的最小实际电功率为0.5 W
C．滑动变阻器的滑片向右滑动时，电压表的示数会变小
D．小灯泡L 正常发光时，变阻器R 消耗的电功率为6 W
6．图所示电路中的元件均完好，R1的阻值大于滑动变阻器R2的最大阻值。闭合开关后移动R2的滑片时，关于三个电压表的示数，可能出现的情况是(　　)
A．V1的示数等于V2的示数
B．V1的示数等于V的示数
C．V1与V2的示数之和增大
D．V1示数的变化量大于V2示数的变化量
7．“220V，40W”的白炽灯L1与“220V，60W”的白炽灯L2，若灯丝电阻不变，当它们串联后接到220V电源上时，消耗的功率分别为P1和P2；当它们并联后接到220V电源上时，消耗的功率分别为P3和P4，则下列判断中正确的是（　　）
A．P4＞P3＞P2＞P1 B．P1＞P4＞P3＞P2
C．P4＞P1＞P2＞P3 D．P4＞P3＞P1＞P2
8．两灯炮均标有6V字样（如图），设电源电压和灯的电阻均不变，当开关S1S2闭合时，电压表示数是6V，则（　　）
A．两灯泡均正常发光
B．断开S2，灯泡L2正常发光
C．断开S2，灯L1变暗
D．断开S2，电路消耗的电功率变大

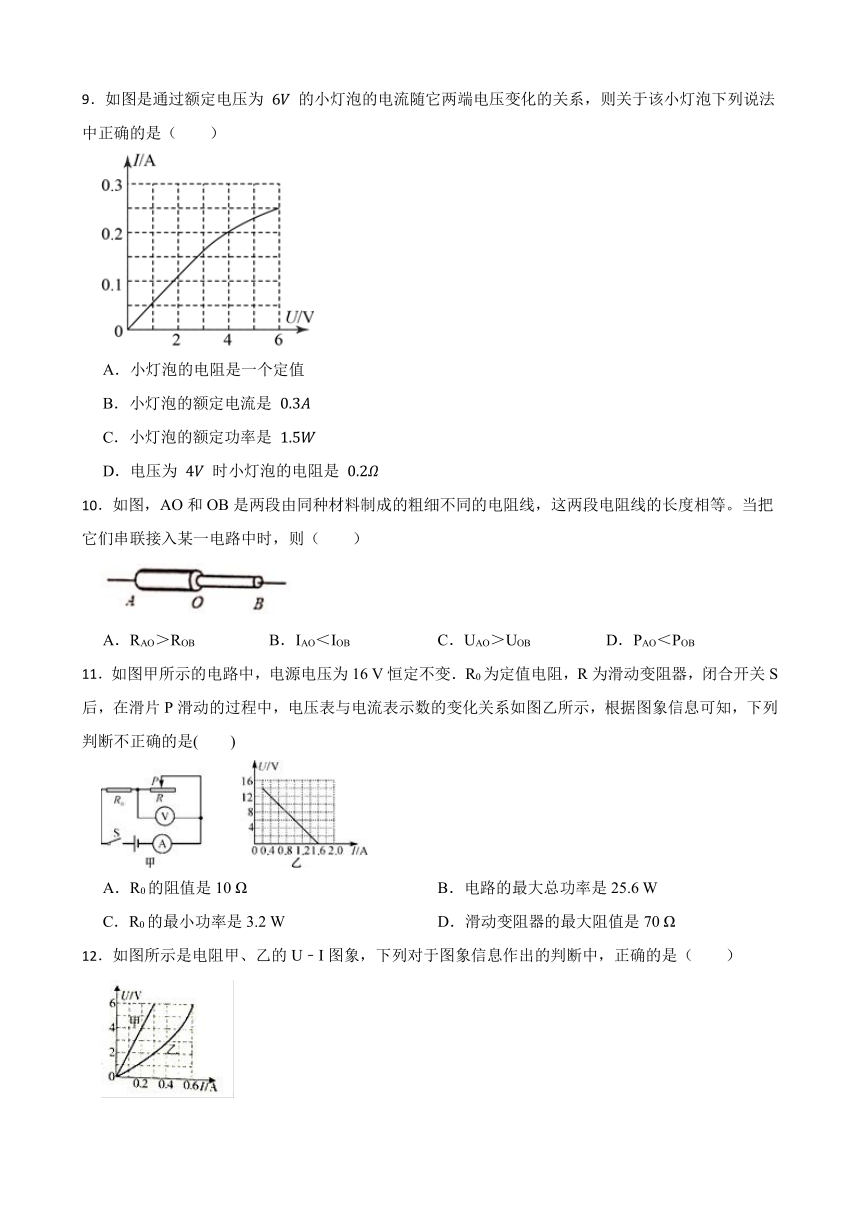

9．如图是通过额定电压为 的小灯泡的电流随它两端电压变化的关系，则关于该小灯泡下列说法中正确的是（　　）
A．小灯泡的电阻是一个定值
B．小灯泡的额定电流是
C．小灯泡的额定功率是
D．电压为 时小灯泡的电阻是
10．如图，AO和OB是两段由同种材料制成的粗细不同的电阻线，这两段电阻线的长度相等。当把它们串联接入某一电路中时，则（　　）
A．RAO＞ROB B．IAO＜IOB C．UAO＞UOB D．PAO＜POB
11．如图甲所示的电路中，电源电压为16 V恒定不变．R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断不正确的是(　　)
A．R0的阻值是10 Ω B．电路的最大总功率是25.6 W
C．R0的最小功率是3.2 W D．滑动变阻器的最大阻值是70 Ω
12．如图所示是电阻甲、乙的U﹣I图象，下列对于图象信息作出的判断中，正确的是（　　）

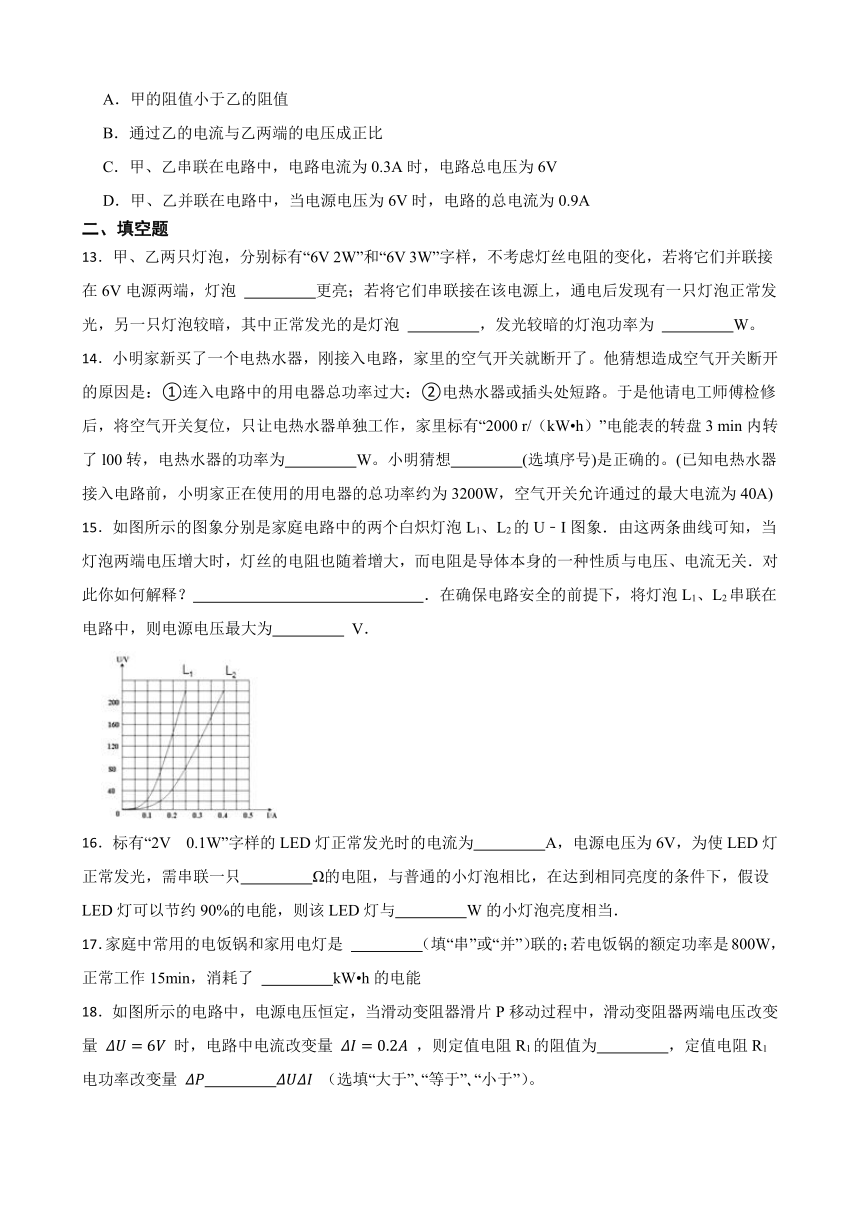

A．甲的阻值小于乙的阻值
B．通过乙的电流与乙两端的电压成正比
C．甲、乙串联在电路中，电路电流为0.3A时，电路总电压为6V
D．甲、乙并联在电路中，当电源电压为6V时，电路的总电流为0.9A
二、填空题
13．甲、乙两只灯泡，分别标有“6V 2W”和“6V 3W”字样，不考虑灯丝电阻的变化，若将它们并联接在6V电源两端，灯泡 　 　更亮；若将它们串联接在该电源上，通电后发现有一只灯泡正常发光，另一只灯泡较暗，其中正常发光的是灯泡 　 　，发光较暗的灯泡功率为 　 　W。
14．小明家新买了一个电热水器，刚接入电路，家里的空气开关就断开了。他猜想造成空气开关断开的原因是：①连入电路中的用电器总功率过大：②电热水器或插头处短路。于是他请电工师傅检修后，将空气开关复位，只让电热水器单独工作，家里标有“2000 r/（kW h）”电能表的转盘3 min内转了l00转，电热水器的功率为　 　W。小明猜想　 　(选填序号)是正确的。(已知电热水器接入电路前，小明家正在使用的用电器的总功率约为3200W，空气开关允许通过的最大电流为40A)
15．如图所示的图象分别是家庭电路中的两个白炽灯泡L1、L2的U﹣I图象．由这两条曲线可知，当灯泡两端电压增大时，灯丝的电阻也随着增大，而电阻是导体本身的一种性质与电压、电流无关．对此你如何解释？　 　．在确保电路安全的前提下，将灯泡L1、L2串联在电路中，则电源电压最大为　 　 V．
16．标有“2V 0.1W”字样的LED灯正常发光时的电流为　 　A，电源电压为6V，为使LED灯正常发光，需串联一只　 　Ω的电阻，与普通的小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则该LED灯与　 　W的小灯泡亮度相当．
17．家庭中常用的电饭锅和家用电灯是 　 　（填“串”或“并”）联的；若电饭锅的额定功率是800W，正常工作15min，消耗了 　 　kW h的电能
18．如图所示的电路中，电源电压恒定，当滑动变阻器滑片P移动过程中，滑动变阻器两端电压改变量 时，电路中电流改变量 ，则定值电阻R1的阻值为　 　，定值电阻R1电功率改变量 　 　 （选填“大于” “等于” “小于”）。
三、实验探究题
19．小钟按如图所示电路进行实验，R1为定值电阻，闭合开关，电压表读数为2.4V，电流表A1读数为0.16A，电流表A2读数为0.4A，调节变阻器R2滑片的位置后，电压表读数为0.6V，电流表A2读数为1.5A，求：
（1）按电路图在实物图中正确连接实物；
（2）R1=　 　Ω；
（3）计算：调节滑片后，变阻器R2的电功率　 　。
20．在“测量小灯泡电功率”的实验中，老师给小茗同学的小灯泡的额定电压为2.5V。
（1）如图甲所示，请用笔画线将电路补充完整，要求滑动变阻器以最大阻值接入电路；
（2）排除故障后，测量某组数值时电压表示数为1.8V，小茗同学想测量小灯泡的额定功率，应该向　 　（选填“左”或“右”）移动滑动变阻器滑片；
（3）小凡同学在用相同器材进行实验时，发现电流表损坏了，于是他向老师要了一个已知阻值的定值电阻R0和一个单刀双掷开关，利用原有器材设计了如图丙所示的电路并测出了小灯泡的额定功率；
①按照图丙连接好电路，闭合开关S1，使开关S2接1，调节滑动变阻器，使电压表示数为2.5V；
②使开关S2接2，保持　 　，读出电压表示数为U1；
③小灯泡的额定功率表达式为P额　 　（用已知量和测量量表示）。
四、计算题
21．下图是李强同学设计的一个调灯泡亮度的电路图。在电路中，电源电压为36V且保持不变，L是标有“36V 40W”字样的灯泡。当调节滑动变阻器使灯泡最暗时.电压表的示数为18V.(灯丝电阻随温度变化忽略不计)求：
（1）灯丝电阻多大
（2）在灯泡最暗时通电10min，电路消耗的总电能是多少
22．在缺少电压表的情况下。我们可以用一个电流表和一个阻值为 20Ω的电阻 R0 来测某未知电阻 Rx 的阻值。设计 的电路如图所示，在只闭合 S 的情况下，电流表的示数为 0.3A；在同时闭合 S、S1 时，电流表的示数为 0.9A，电源电压不变，求：
（1）电源电压。
（2）电阻 RX的阻值。
23．某同学为自己设计了一盏调光灯，其原理如下图所示，已知灯L的规格为”6V3W”（不考虑灯丝电阻的变化），滑动变阻器R的阻值范围为0~12Ω，电源电压恒为6V。
（1）当S闭合，滑片滑至最左端后，求灯丝中的电流。
（2）求灯正常工作一分钟所消耗的电能。
（3）闭合S，再将滑片从右向左移动，求灯L发光最暗时的实际功率。
参考答案
1．B
2．C
3．B
4．B
5．C
6．B
7．D
8．C
9．C
10．D
11．C
12．D
13．乙；甲；1.33
14．1000；②
15．灯丝电阻随温度升高而增大；300
16．0.05；80；1
17．并；0.2
18．；大于
19．（1）
（2）15
（3）0.876W
20．（1）
（2）右
（3）滑动变阻器滑片位置不动；
21．（1）解：根据 得，灯丝电阻：
（2）解：灯泡最暗时，灯泡与滑动变阻器最大阻值串联，此时电压表的示数18V，则电路电流为； ，
根据 得，电路消耗的总电能是：
22．（1）只闭合S时，由I=可得，电源的电压：U=I0R0=0.3A×20Ω=6V；
（2）同时闭合S、S1时，R0与Rx并联，通过Rx中的电流：Ix=I-I0=0.9A-0.3A=0.6A，
由I=可得，电阻Rx的阻值：Rx===10Ω。
23．（1）解：已知灯L的规格为”6V、3W”（不考虑灯丝电阻的变化），电阻为 ，当S闭合，滑片滑至最左端后，电路中只有灯泡，
（2）解：灯正常工作一分钟所消耗的电能
（3）解：闭合S，再将滑片从右向左移动，当滑片移到最右端时，电路电阻最大，电流最小，电流 ，则灯泡最小功率
