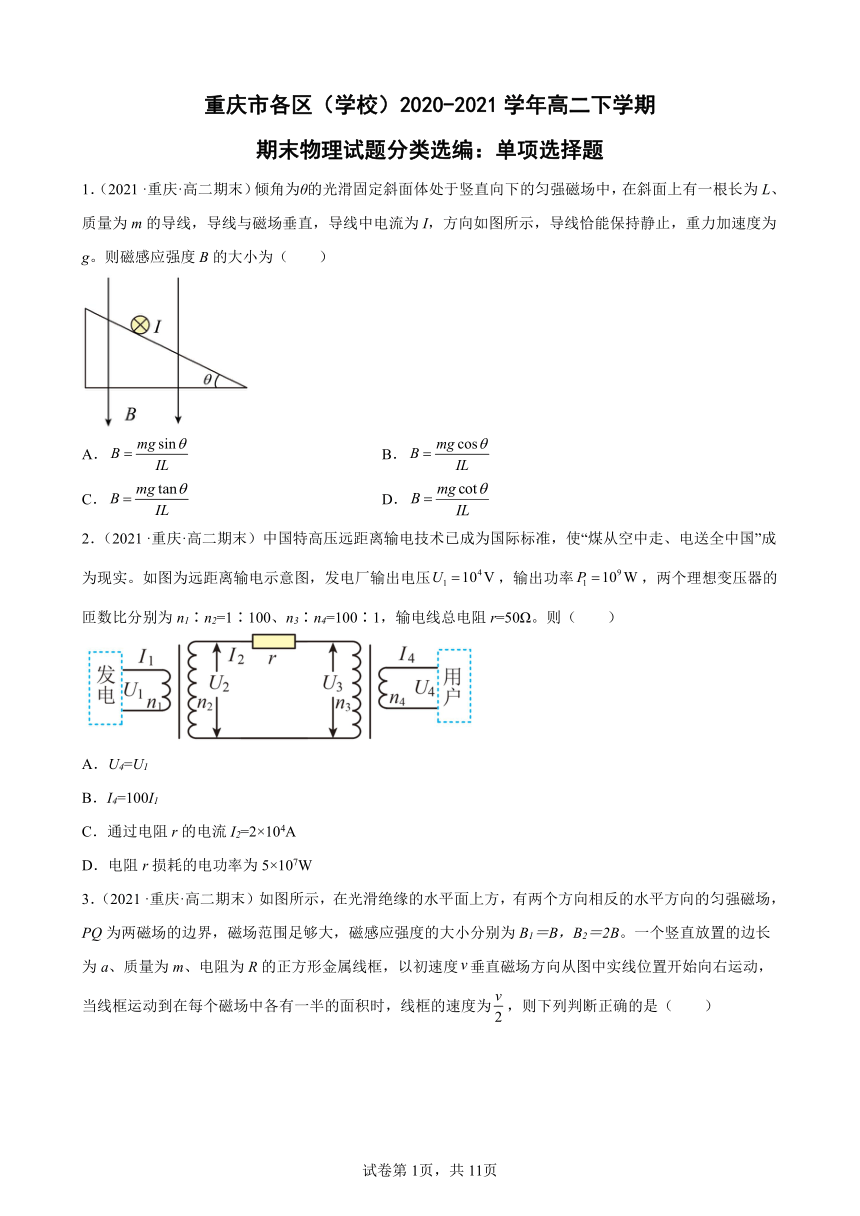

重庆市各区（学校）2020-2021学年高二下学期
期末物理试题分类选编：单项选择题
1．（2021 ·重庆·高二期末）倾角为θ的光滑固定斜面体处于竖直向下的匀强磁场中，在斜面上有一根长为L、质量为m的导线，导线与磁场垂直，导线中电流为I，方向如图所示，导线恰能保持静止，重力加速度为g。则磁感应强度B的大小为（ ）
A． B．
C． D．
2．（2021 ·重庆·高二期末）中国特高压远距离输电技术已成为国际标准，使“煤从空中走、电送全中国”成为现实。如图为远距离输电示意图，发电厂输出电压，输出功率，两个理想变压器的匝数比分别为n1∶n2=1∶100、n3∶n4=100∶1，输电线总电阻r=50Ω。则（ ）
A．U4=U1
B．I4=100I1
C．通过电阻r的电流I2=2×104A
D．电阻r损耗的电功率为5×107W

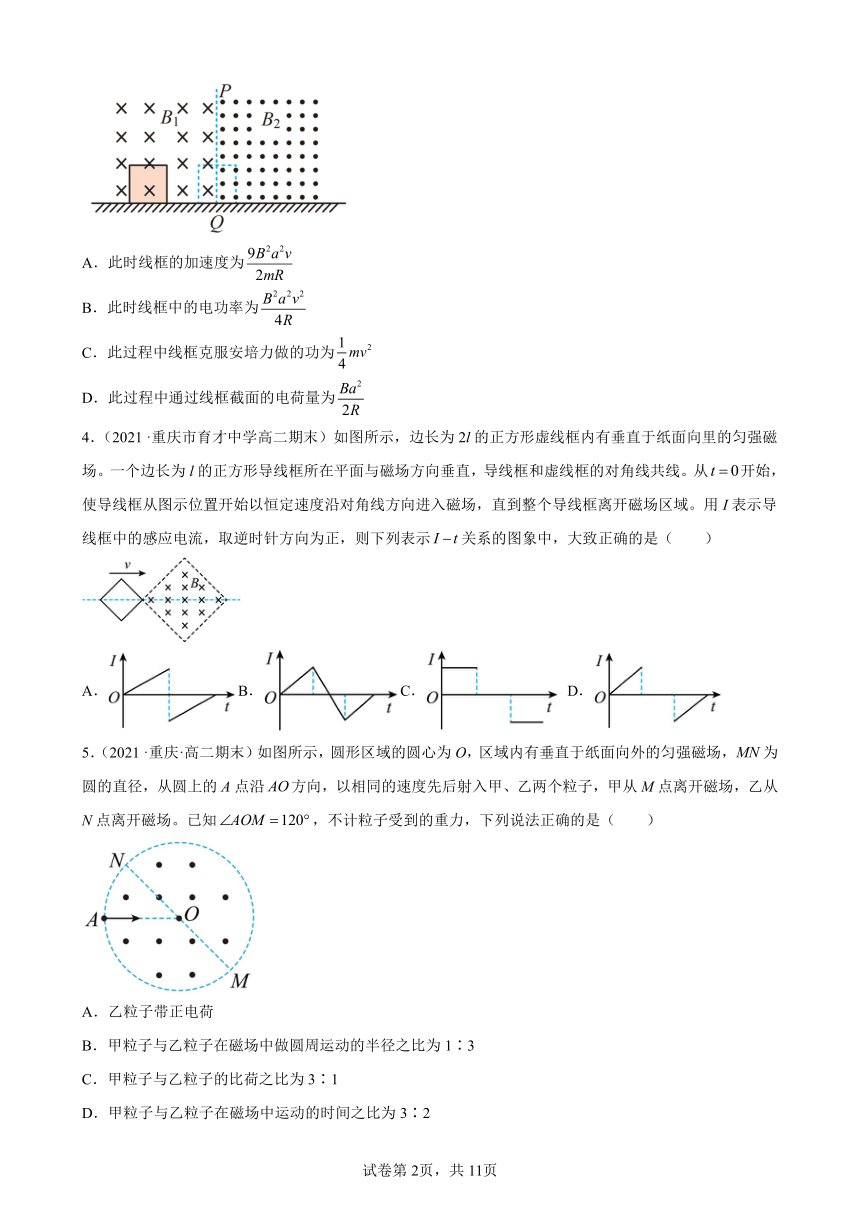

3．（2021 ·重庆·高二期末）如图所示，在光滑绝缘的水平面上方，有两个方向相反的水平方向的匀强磁场，PQ为两磁场的边界，磁场范围足够大，磁感应强度的大小分别为B1＝B，B2＝2B。一个竖直放置的边长为a、质量为m、电阻为R的正方形金属线框，以初速度垂直磁场方向从图中实线位置开始向右运动，当线框运动到在每个磁场中各有一半的面积时，线框的速度为，则下列判断正确的是（ ）
A．此时线框的加速度为
B．此时线框中的电功率为
C．此过程中线框克服安培力做的功为
D．此过程中通过线框截面的电荷量为
4．（2021 ·重庆市育才中学高二期末）如图所示，边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场。一个边长为l的正方形导线框所在平面与磁场方向垂直，导线框和虚线框的对角线共线。从开始，使导线框从图示位置开始以恒定速度沿对角线方向进入磁场，直到整个导线框离开磁场区域。用I表示导线框中的感应电流，取逆时针方向为正，则下列表示关系的图象中，大致正确的是（ ）
A．B．C． D．
5．（2021 ·重庆·高二期末）如图所示，圆形区域的圆心为O，区域内有垂直于纸面向外的匀强磁场，为圆的直径，从圆上的A点沿方向，以相同的速度先后射入甲、乙两个粒子，甲从M点离开磁场，乙从N点离开磁场。已知，不计粒子受到的重力，下列说法正确的是（ ）
A．乙粒子带正电荷
B．甲粒子与乙粒子在磁场中做圆周运动的半径之比为1∶3
C．甲粒子与乙粒子的比荷之比为3∶1
D．甲粒子与乙粒子在磁场中运动的时间之比为3∶2

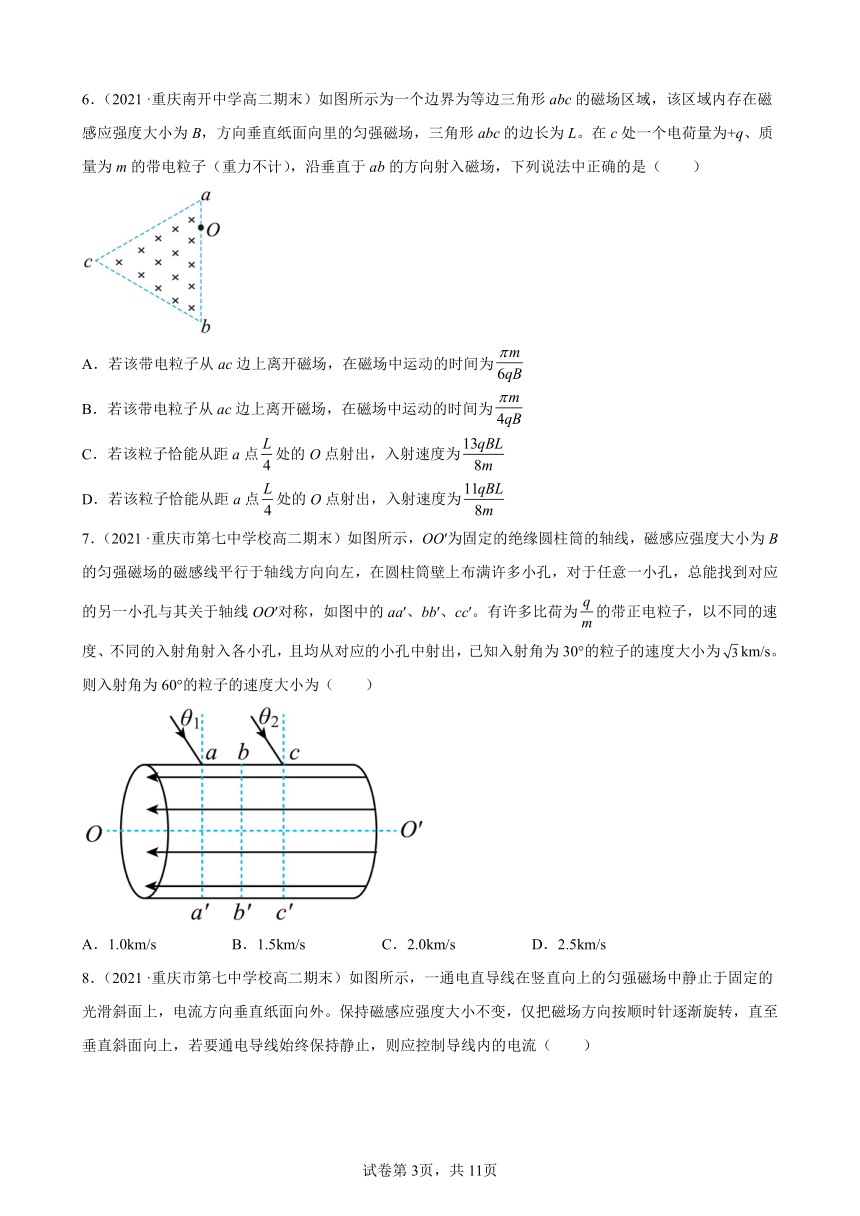

6．（2021 ·重庆南开中学高二期末）如图所示为一个边界为等边三角形abc的磁场区域，该区域内存在磁感应强度大小为B，方向垂直纸面向里的匀强磁场，三角形abc的边长为L。在c处一个电荷量为+q、质量为m的带电粒子（重力不计），沿垂直于ab的方向射入磁场，下列说法中正确的是（ ）
A．若该带电粒子从ac边上离开磁场，在磁场中运动的时间为
B．若该带电粒子从ac边上离开磁场，在磁场中运动的时间为
C．若该粒子恰能从距a点处的O点射出，入射速度为
D．若该粒子恰能从距a点处的O点射出，入射速度为
7．（2021 ·重庆市第七中学校高二期末）如图所示，OO′为固定的绝缘圆柱筒的轴线，磁感应强度大小为B的匀强磁场的磁感线平行于轴线方向向左，在圆柱筒壁上布满许多小孔，对于任意一小孔，总能找到对应的另一小孔与其关于轴线OO′对称，如图中的aa′、bb′、cc′。有许多比荷为的带正电粒子，以不同的速度、不同的入射角射入各小孔，且均从对应的小孔中射出，已知入射角为30°的粒子的速度大小为km/s。则入射角为60°的粒子的速度大小为（ ）
A．1.0km/s B．1.5km/s C．2.0km/s D．2.5km/s

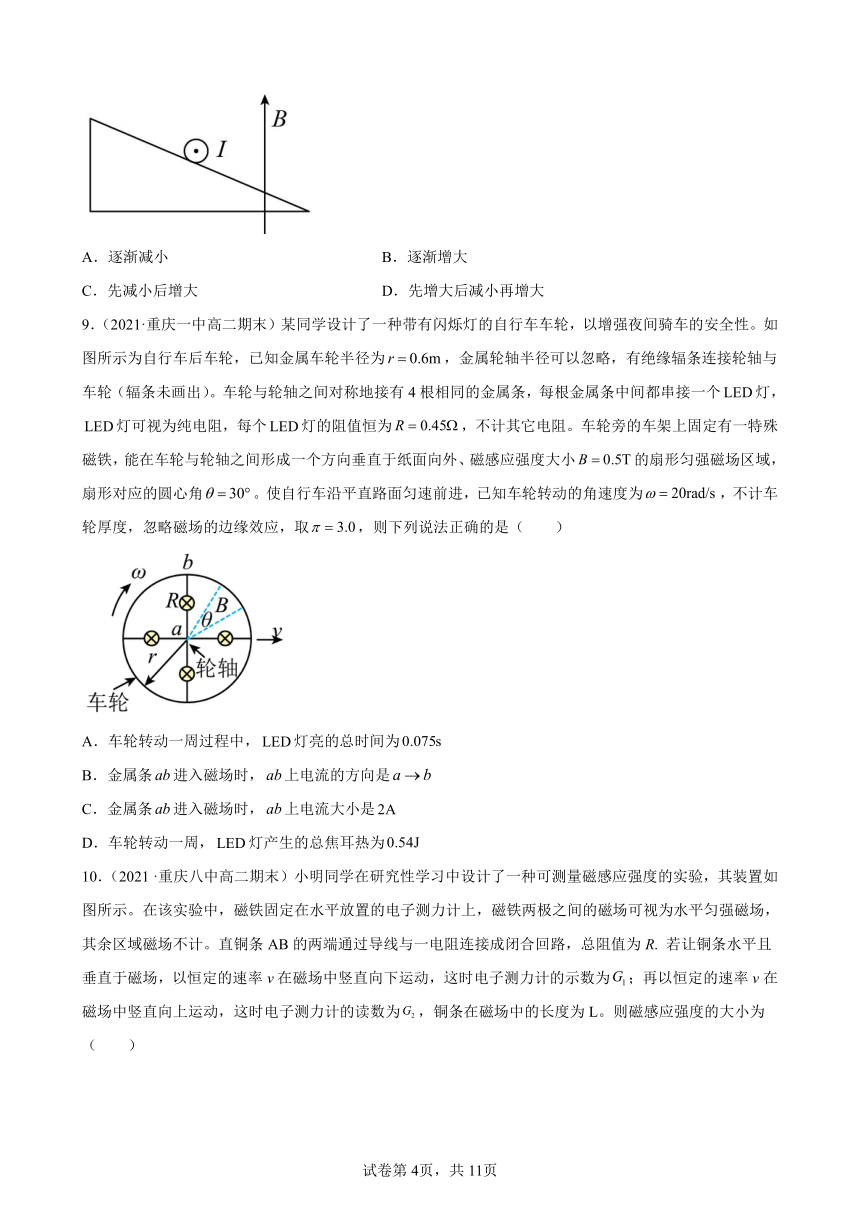

8．（2021 ·重庆市第七中学校高二期末）如图所示，一通电直导线在竖直向上的匀强磁场中静止于固定的光滑斜面上，电流方向垂直纸面向外。保持磁感应强度大小不变，仅把磁场方向按顺时针逐渐旋转，直至垂直斜面向上，若要通电导线始终保持静止，则应控制导线内的电流（ ）
A．逐渐减小 B．逐渐增大
C．先减小后增大 D．先增大后减小再增大
9．（2021·重庆一中高二期末）某同学设计了一种带有闪烁灯的自行车车轮，以增强夜间骑车的安全性。如图所示为自行车后车轮，已知金属车轮半径为，金属轮轴半径可以忽略，有绝缘辐条连接轮轴与车轮（辐条未画出）。车轮与轮轴之间对称地接有4根相同的金属条，每根金属条中间都串接一个灯，灯可视为纯电阻，每个灯的阻值恒为，不计其它电阻。车轮旁的车架上固定有一特殊磁铁，能在车轮与轮轴之间形成一个方向垂直于纸面向外、磁感应强度大小的扇形匀强磁场区域，扇形对应的圆心角。使自行车沿平直路面匀速前进，已知车轮转动的角速度为，不计车轮厚度，忽略磁场的边缘效应，取，则下列说法正确的是（ ）
A．车轮转动一周过程中，灯亮的总时间为
B．金属条进入磁场时，上电流的方向是
C．金属条进入磁场时，上电流大小是
D．车轮转动一周，灯产生的总焦耳热为

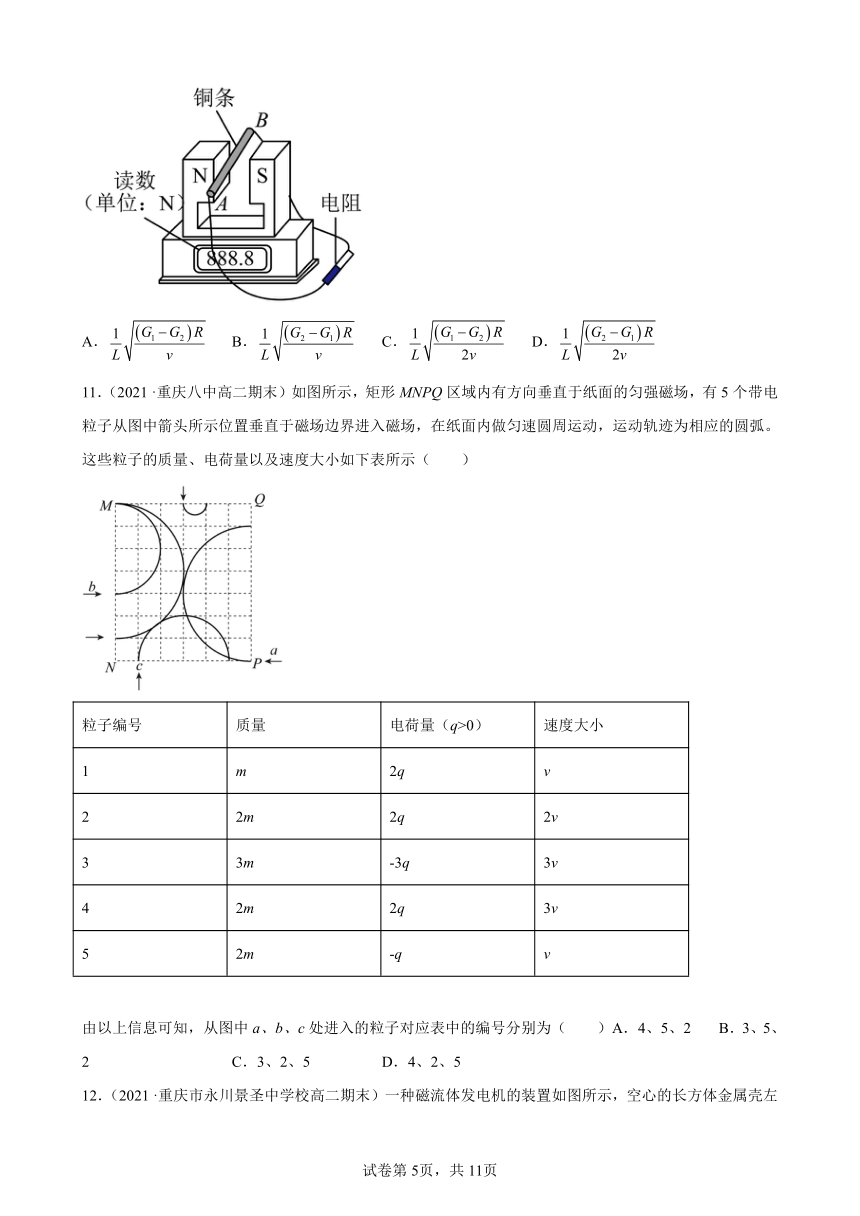

10．（2021 ·重庆八中高二期末）小明同学在研究性学习中设计了一种可测量磁感应强度的实验，其装置如图所示。在该实验中，磁铁固定在水平放置的电子测力计上，磁铁两极之间的磁场可视为水平匀强磁场，其余区域磁场不计。直铜条AB的两端通过导线与一电阻连接成闭合回路，总阻值为R. 若让铜条水平且垂直于磁场，以恒定的速率v在磁场中竖直向下运动，这时电子测力计的示数为；再以恒定的速率v在磁场中竖直向上运动，这时电子测力计的读数为，铜条在磁场中的长度为L。则磁感应强度的大小为（ ）
A． B． C． D．
11．（2021 ·重庆八中高二期末）如图所示，矩形MNPQ区域内有方向垂直于纸面的匀强磁场，有5个带电粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧。这些粒子的质量、电荷量以及速度大小如下表所示（ ）
粒子编号 质量 电荷量（q>0） 速度大小
1 m 2q v
2 2m 2q 2v
3 3m -3q 3v
4 2m 2q 3v
5 2m -q v
由以上信息可知，从图中a、b、c处进入的粒子对应表中的编号分别为（ ）A．4、5、2 B．3、5、2 C．3、2、5 D．4、2、5
12．（2021 ·重庆市永川景圣中学校高二期末）一种磁流体发电机的装置如图所示，空心的长方体金属壳左右两面未封闭，长宽高分别为、、，整个装置处于竖直向下且大小为的匀强磁场中，一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）以速度从长方体金属壳的左边沿垂直于的方向向右喷入金属壳内部，金属壳两表面间便产生电压。忽略等离子体的重力，下列说法正确的是（ ）
A．金属壳上表面是电源的正极 B．金属壳后表面是电源的负极
C．此发电机的电动势 D．此发电机的电动势
13．（2021 ·重庆南开中学高二期末）在如图所示的竖直矩形区域内，同时存在有场强大小为E的匀强电场和磁感应强度大小为B的匀强磁场。从区域正上方垂直边界线AB以v0射入一质量为m的带负电小球，关于该小球的运动情况，下列说法中正确的是 （ ）
A．若E和B方向都为竖直向下，小球一定能沿直线穿过边界线CD
B．若E和B方向都为竖直向上，小球一定能沿直线穿过边界线CD
C．若E方向为竖直向下，B方向为垂直于纸面向外，小球一定能垂直边界线BD射出
D．若E方向为竖直向下，B方向为垂直于纸面向外，小球一定不能垂直边界线BD射出
14．（2021 ·重庆南开中学高二期末）如图所示，一小段质量为m的通电直导线（电路的其余部分未画出）放置在粗糙的斜面上恰好处于静止状态，电流方向垂直纸面向外。若将一条形磁铁控制在导线的正上方并与斜面成平行状态，磁铁的中线与导线的连线（虚线）正好与斜面相垂直。下列说法中正确的是 （ ）
A．放上磁铁后，斜面对导线的支持力将减小
B．放上磁铁后，斜面对导线的支持力将不变
C．若把磁铁沿平行斜面方向向上移动一小段距离，直导线仍处于静止状态，斜面对导线的摩擦力将增大
D．若把磁铁沿平行斜面方向向上移动一小段距离，直导线仍处于静止状态，斜面对导线的摩擦力将减小
15．（2021·重庆·高二期末）如图所示，一台交流发电机E，通过理想升压变压器T1和理想降压变压器T2，向远处用户供电，R为输电线的总电阻。T1的输入电压、输入电流和输入功率分别为U1、I1和P1，它的输出电压、输出电流和输出功率分别为U2、I23和P2；T2的输入电压和输入功率分别为U3和P3，它的输出电压、输出电流和输出功率分别为U4、I4和P4。设T1的输入电压U1一定，当用户消耗的电功率变大时，下列说法正确的是（ ）
A．U2减小，U4变大 B．U2不变，U3变小
C．U2不变，I23变小 D．I4变小，P3变大
16．（2021·重庆·高二期末）某兴趣小组通过示波器研究某电源的波形图，得到该电源电压U随时间t变化的图象如图所示，其中曲线为正弦曲线的一部分。由此可知，该电源电压的有效值为（ ）
A． B． C． D．
17．（2021·重庆·高二期末）图所示闭合电路中，定值电阻。虚线左侧区域存在垂直电路所在平面向里的磁场，磁感应强度大小B随时间t的变化规律如图2所示，电路在磁场中的面积为，导线电阻不计，则（ ）
A．内，两端电压为 B．内，两端电压为
C．内，电路产生的焦耳热为 D．内，电路产生的焦耳热为为
18．（2021·重庆·高二期末）先后用不同的交流电源给同一盏阻值不变的灯泡供电。第1次灯泡两端的电压按正弦规律变化，如图（甲）；第2次灯泡两端的电压变化规律如图（乙）所示。若甲、乙图中的U0、T所表示的电压、周期值是相同的，则下列说法正确的是（ ）
A．第1次灯泡两端的电压有效值为U0
B．第2次灯泡两端的电压有效值为U0
C．第1次与第2次灯泡的电功率之比为2:9
D．第1次与第2次灯泡的电功率之比为1:5
19．（2021·重庆市渝北中学校高二期末）一个面积S = 0.05m2匝数n = 100的闭合线圈放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B随时间t变化的规律如图所示，则下列判断正确的是（ ）
A．0 ~ 2s内线圈中感应电流的方向发生了改变
B．2 ~ 4s内穿过线圈的磁通量的变化量等于零
C．0 ~ 2s内线圈中产生的感应电动势等于10V
D．在第3s末线圈中的感应电动势等于零
20．（2021·重庆市渝北中学校高二期末）在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变。若输送功率增大为原来的2倍，下列说法中正确的有（ ）
A．升压变压器的输出电压增大为原来的2倍
B．输电线上的电流增大为原来的4倍
C．输电线上损耗的功率增大为原来的2倍
D．输电线上损耗的功率占总功率的比例增大
21．（2021 ·重庆八中高二期末）如图所示，两根相距L、电阻不计的平行光滑金属导轨水平放置，左端接一电阻R。导轨x＞0一侧存在沿x方向均匀增大的稳恒磁场，其方向垂直导轨平面向下，在x=0处磁感应强度为B0，在某位置x处磁感应强度B=B0+kx。一根质量m、电阻r的金属杆置于导轨上并与导轨垂直。杆在外力F作用下从x=0处以初速度v0开始沿导轨向右运动，运动过程中电阻R上消耗的电功率不变。以下说法正确的是（ ）
A．杆受的安培力恒定 B．杆受的安培力减小
C．杆做匀速运动 D．杆做减速运动
22．（2021 ·重庆·高二期末）如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外，一个矩形闭合导线框abcd沿纸面由位置1匀速运动到位置2。则（ ）
A．导线框进入磁场时，感应电流方向为a→b→c→d→a
B．导线框离开磁场时，感应电流方向为a→d→c→b→a
C．导线框离开磁场时，受到的安培力方向水平向右
D．导线框进入磁场时，受到的安培力方向水平向左
23．（2021 ·重庆巴蜀中学高二期末）如图所示是电子天平的原理简略示意图：秤盘上不放重物时弹簧处于压缩状态，弹簧的长度为l，此时外界通入线圈中的电流为0；重物放在秤盘上后，在安培力作用弹簧长度恢复为l，可认为此时外界通入线圈的电流为I，数据处理系统可以根据I的大小的计算出托盘上物体的质量M，线圈的匝数为N，并在液晶屏中显示出来；以下说法正确的是∶（ ）
A．电流从C端流入线圈，从D端流出
B．线圈所受的安培力方向向下
C．重物质量为
D．在其他条件都不变的情况下，增加线圈的匝数，可以扩大电子天平的量程
24．（2021 ·重庆·高二期末）如图所示，理想变压器的a、b端加上一交流电压(电压有效值保持不变)，副线圈c、d端所接灯泡L恰好正常发光，此时滑动变阻器的滑片 P 位于图示位置。现将滑片下移(导线电阻不计)，在下移到变阻器下端过程中，下列说法正确的是（ ）
A．灯仍能正常发光，原线圈输入电流变大
B．灯不能正常发光，原线圈输入功率变小
C．灯不能正常发光，原线圈输入电压变大
D．灯仍能正常发光，原线圈输入功率变小
25．（2021 ·重庆·高二期末）如图所示，在水平面上有两条光滑平行金属导轨MN、PQ，导轨间距为L，匀强磁场的磁感应强度大小为B，方向垂直导轨平面向下。两根完全相同的金属杆1、2间隔一定的距离摆放在导轨上，且与导轨垂直，它们在导轨间的电阻均为R，两导轨电阻不计。杆1以初速度v0滑向杆2，为使两杆不相碰，则在杆2固定与不固定两种情况下，下列说法正确的是（ ）
A．杆2不固定时，两杆组成的系统动量不守恒
B．固定与不固定的情况下，最初两杆最小间距之比为1：2
C．固定与不固定的情况下，最初两杆最小间距之比为2：1
D．固定与不固定的情况下，通过闭合回路的电荷量之比为4：1
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．D
3．A
4．D
5．D
6．C
7．A
8．A
9．D
10．C
11．C
12．D
13．B
14．C
15．B
16．A
17．D
18．D
19．C
20．D
21．D
22．D
23．D
24．D
25．C
答案第1页，共2页
答案第1页，共2页
