九年级—人教版—物理—第十九章
家庭电路（第2课时）

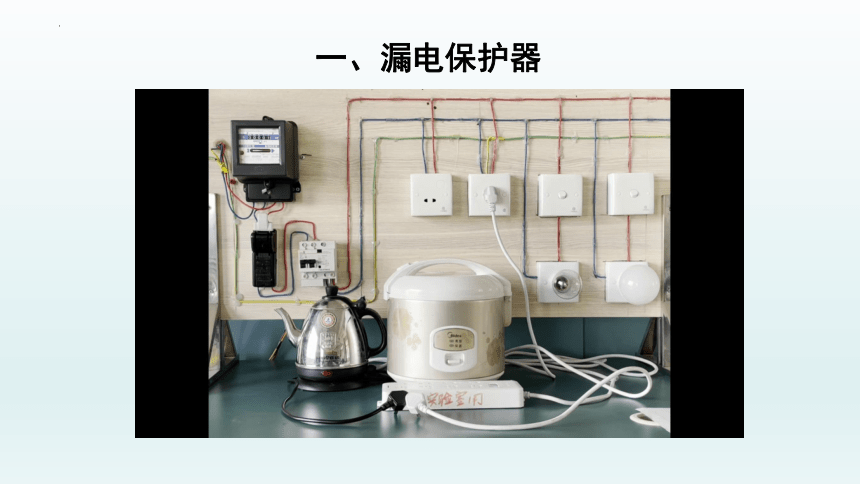

一、漏电保护器

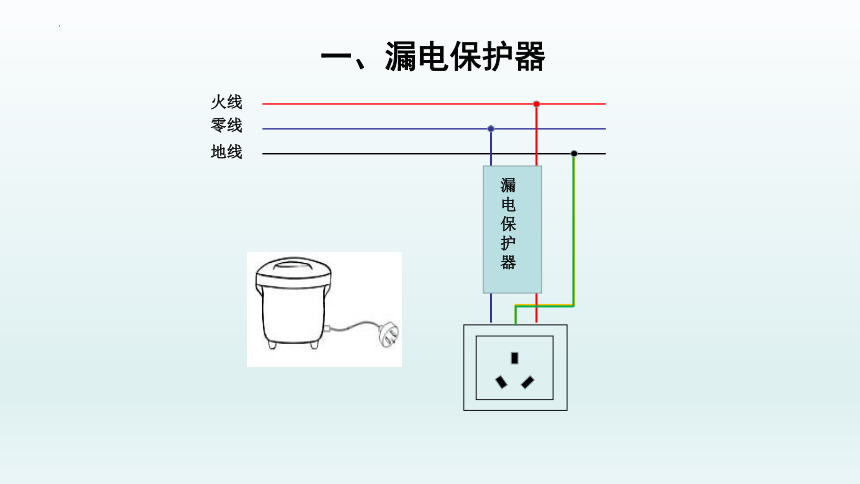

火线
零线
地线
漏电保护器
一、漏电保护器
一、漏电保护器

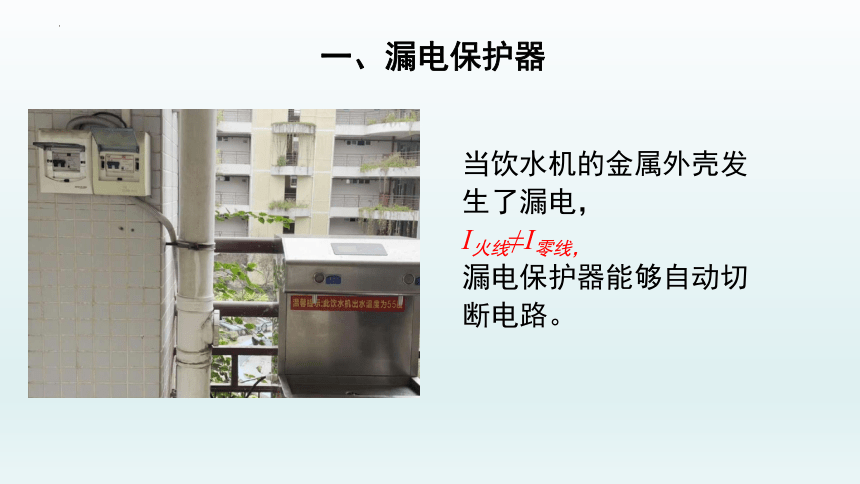

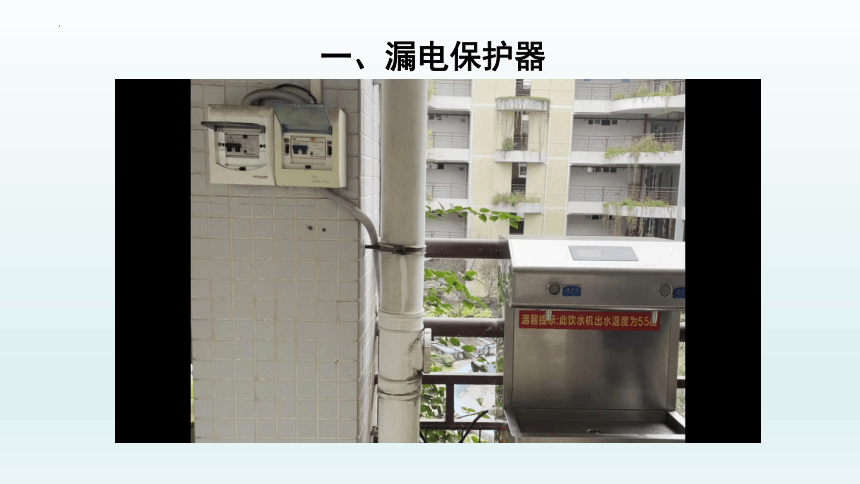

当饮水机的金属外壳发生了漏电，
I火线≠I零线，
漏电保护器能够自动切断电路。
一、漏电保护器

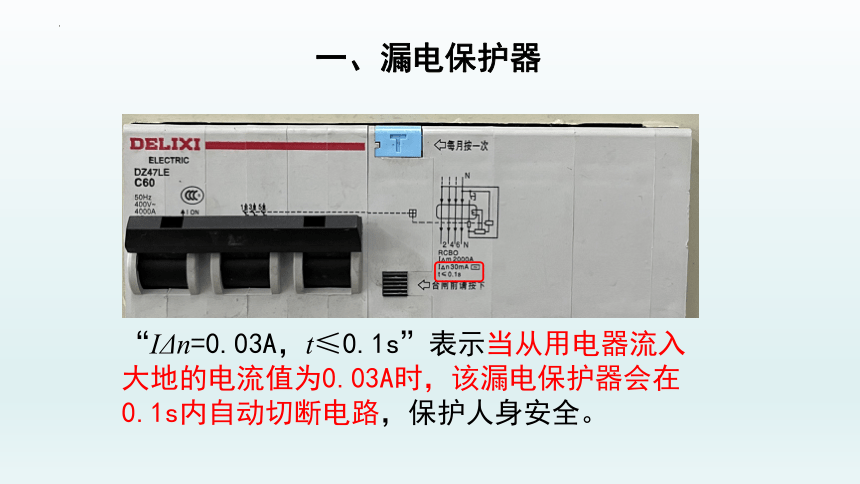

“IΔn=0.03A，t≤0.1s”表示当从用电器流入大地的电流值为0.03A时，该漏电保护器会在0.1s内自动切断电路，保护人身安全。
一、漏电保护器

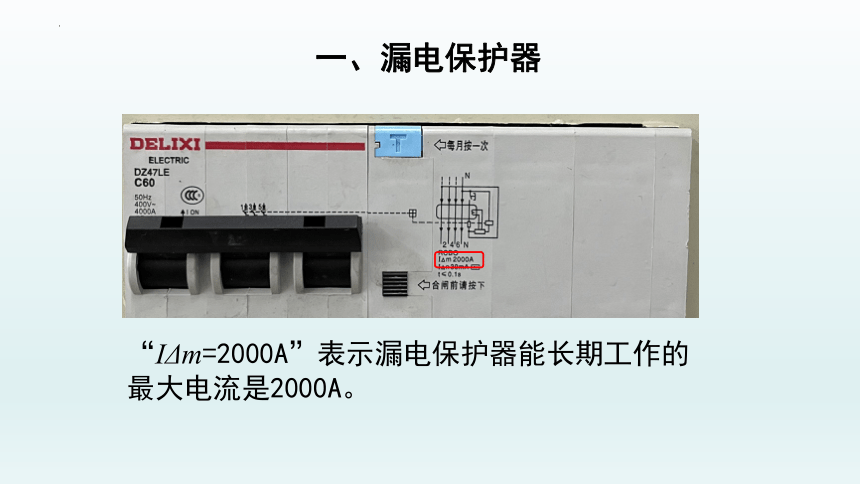

“IΔm=2000A”表示漏电保护器能长期工作的最大电流是2000A。
一、漏电保护器

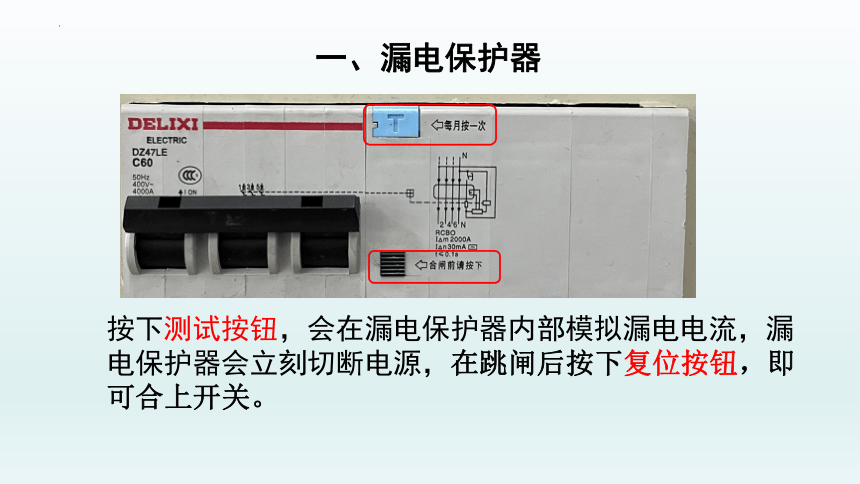

按下测试按钮，会在漏电保护器内部模拟漏电电流，漏电保护器会立刻切断电源，在跳闸后按下复位按钮，即可合上开关。
一、漏电保护器

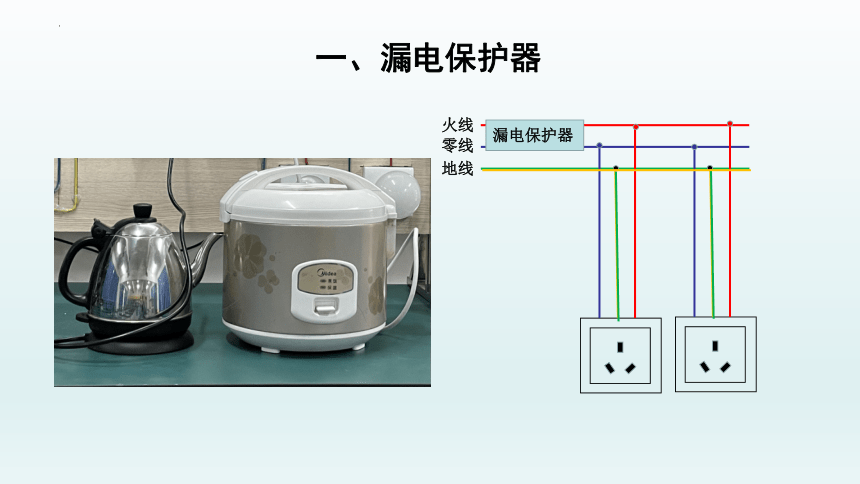

火线
零线
地线
漏电保护器
一、漏电保护器
很多漏电保护器是安装在进户的两根电源线上的，当漏电保护器跳闸时，通过关闭所有用电器之后，再逐个接入电路一一排查，就可以找出漏电的用电器。
其实，很多带金属外壳的用电器本身已经自带漏电保护器
一、漏电保护器
火线
零线
地线
漏电保护器
一、漏电保护器
漏电保护插头
漏电保护插头
一、漏电保护器
一、漏电保护器
防电墙技术
水电阻
人体

降低异常情况下
通过人体的电流
二、漏电保护器
10A插座
16A插座
一、漏电保护器
二、拆装插线板
二、拆装插线板
B1
B2
A1
A3
B2
B1
A1
A2
A3
A2
B2
B2
A2
A2
指示灯
大电阻
二、拆装插线板
二、拆装插线板
火线
零线
地线
N
N
L
L
E
A1
B1
A2
B2
B2
N
N
三、灯泡的连接
灯罩
灯壳
金属螺纹外壳
金属电极
螺口灯泡
螺口灯座
三、灯泡的连接
视频
A
B
螺口灯泡
螺口灯座
三、灯泡的连接
三、灯泡的连接
火线
零线
地线
三、灯泡的连接
卡口灯泡
卡口灯座
查阅资料
查阅资料
