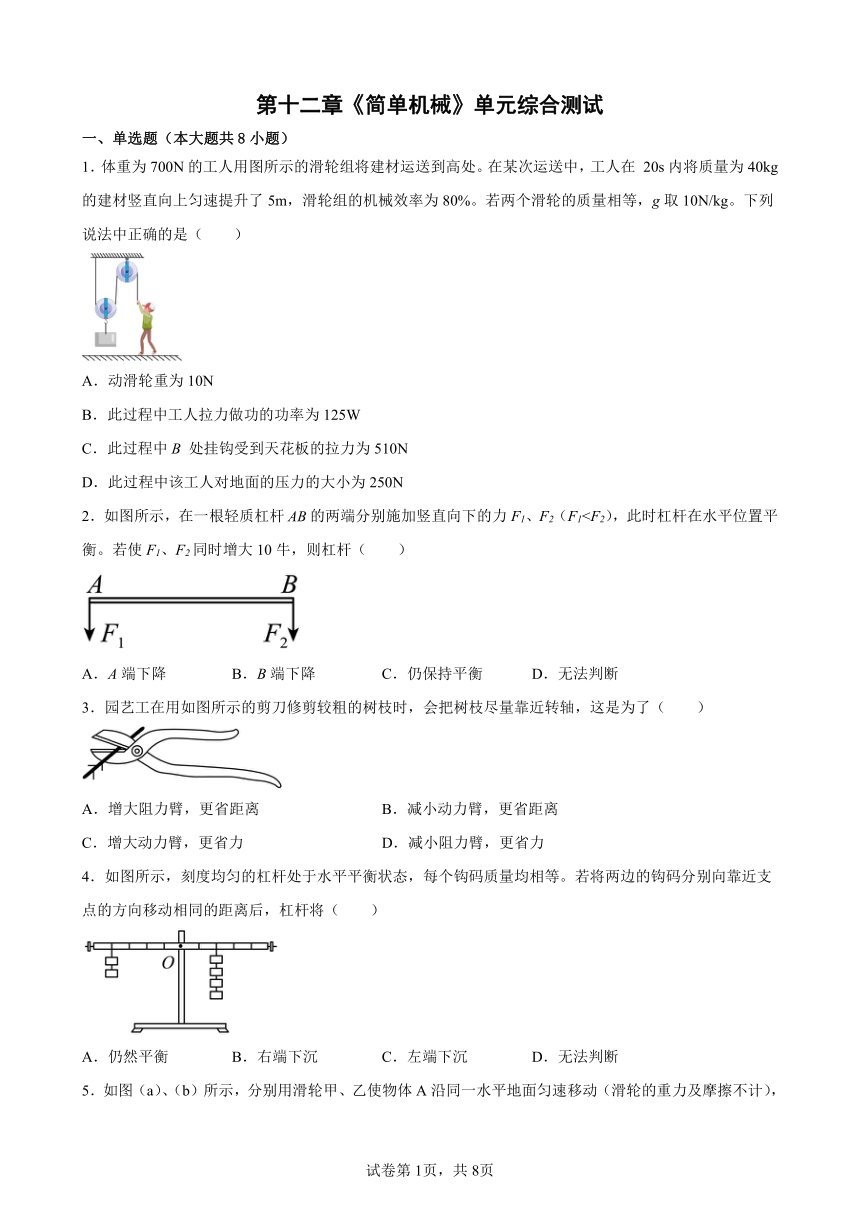

第十二章《简单机械》单元综合测试
一、单选题（本大题共8小题）
1．体重为700N的工人用图所示的滑轮组将建材运送到高处。在某次运送中，工人在 20s内将质量为40kg的建材竖直向上匀速提升了5m，滑轮组的机械效率为80%。若两个滑轮的质量相等，g取10N/kg。下列说法中正确的是（ ）
A．动滑轮重为10N
B．此过程中工人拉力做功的功率为125W
C．此过程中B 处挂钩受到天花板的拉力为510N
D．此过程中该工人对地面的压力的大小为250N
2．如图所示，在一根轻质杠杆的两端分别施加竖直向下的力F1、F2（F1A．A端下降 B．B端下降 C．仍保持平衡 D．无法判断
3．园艺工在用如图所示的剪刀修剪较粗的树枝时，会把树枝尽量靠近转轴，这是为了（ ）
A．增大阻力臂，更省距离 B．减小动力臂，更省距离
C．增大动力臂，更省力 D．减小阻力臂，更省力
4．如图所示，刻度均匀的杠杆处于水平平衡状态，每个钩码质量均相等。若将两边的钩码分别向靠近支点的方向移动相同的距离后，杠杆将（ ）
A．仍然平衡 B．右端下沉 C．左端下沉 D．无法判断

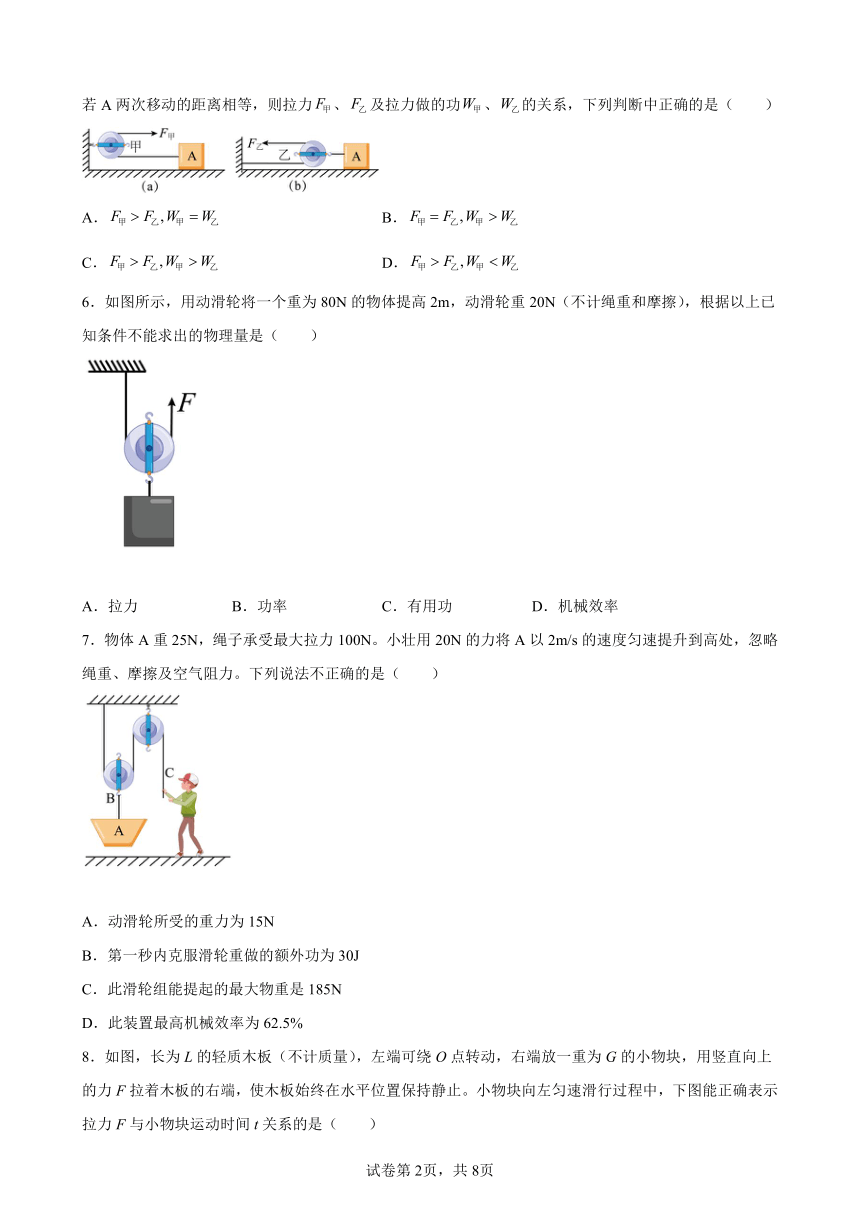

5．如图（a）、（b）所示，分别用滑轮甲、乙使物体A沿同一水平地面匀速移动（滑轮的重力及摩擦不计），若A两次移动的距离相等，则拉力、及拉力做的功、的关系，下列判断中正确的是（ ）
A． B．
C． D．
6．如图所示，用动滑轮将一个重为80N的物体提高2m，动滑轮重20N（不计绳重和摩擦），根据以上已知条件不能求出的物理量是（ ）
A．拉力 B．功率 C．有用功 D．机械效率
7．物体A重25N，绳子承受最大拉力100N。小壮用20N的力将A以2m/s的速度匀速提升到高处，忽略绳重、摩擦及空气阻力。下列说法不正确的是（ ）
A．动滑轮所受的重力为15N
B．第一秒内克服滑轮重做的额外功为30J
C．此滑轮组能提起的最大物重是185N
D．此装置最高机械效率为62.5%

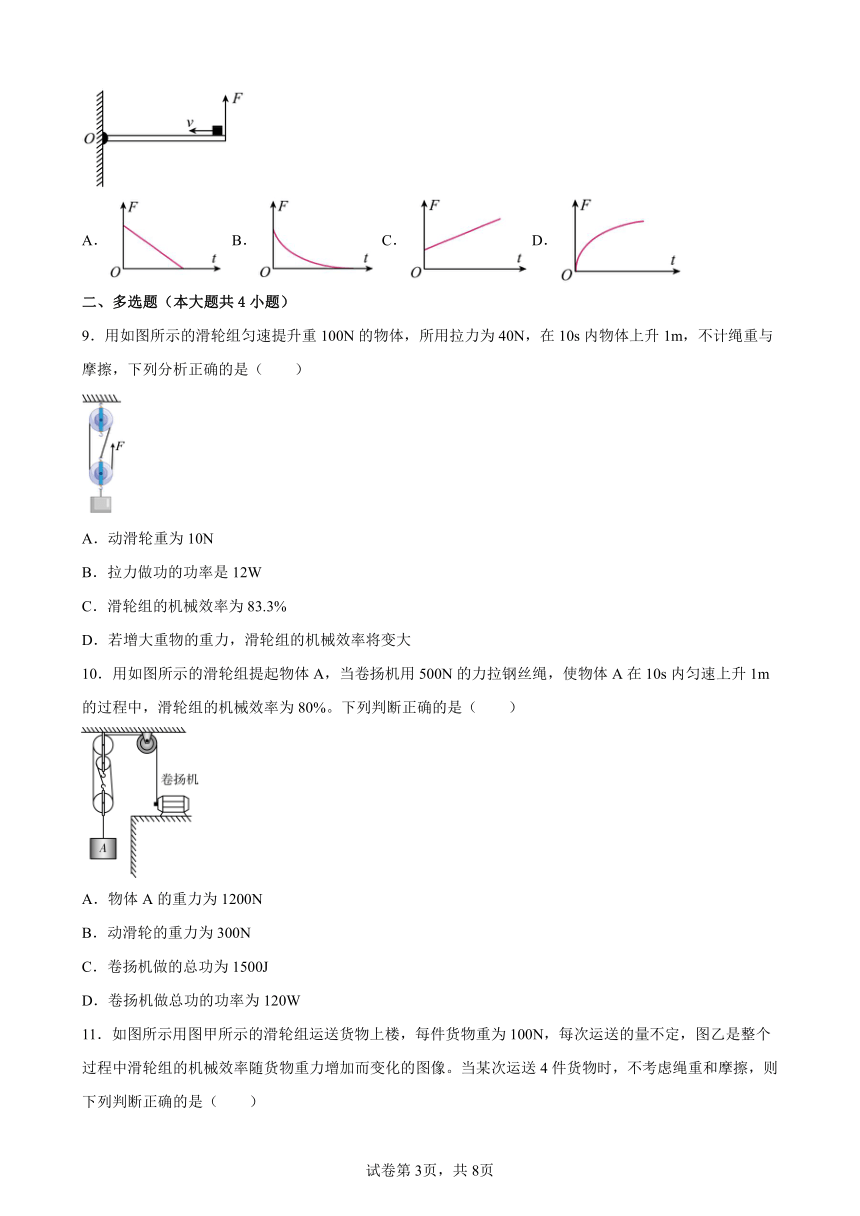

8．如图，长为L的轻质木板（不计质量），左端可绕O点转动，右端放一重为G的小物块，用竖直向上的力F拉着木板的右端，使木板始终在水平位置保持静止。小物块向左匀速滑行过程中，下图能正确表示拉力F与小物块运动时间t关系的是（ ）
A． B． C． D．
二、多选题（本大题共4小题）
9．用如图所示的滑轮组匀速提升重100N的物体，所用拉力为40N，在10s内物体上升1m，不计绳重与摩擦，下列分析正确的是（ ）
A．动滑轮重为10N
B．拉力做功的功率是12W
C．滑轮组的机械效率为83.3%
D．若增大重物的重力，滑轮组的机械效率将变大
10．用如图所示的滑轮组提起物体A，当卷扬机用500N的力拉钢丝绳，使物体A在10s内匀速上升1m的过程中，滑轮组的机械效率为80%。下列判断正确的是（ ）
A．物体A的重力为1200N
B．动滑轮的重力为300N
C．卷扬机做的总功为1500J
D．卷扬机做总功的功率为120W
11．如图所示用图甲所示的滑轮组运送货物上楼，每件货物重为100N，每次运送的量不定，图乙是整个过程中滑轮组的机械效率随货物重力增加而变化的图像。当某次运送4件货物时，不考虑绳重和摩擦，则下列判断正确的是（ ）
A．动滑轮重为100N B．滑轮组的机械效率为75%
C．拉绳子的力F为250N D．有用功为4000J
12．建筑工地上，工人用图甲所示的滑轮组匀速提起1200N的物体，已知拉力=500N，物体和绳子自由端的运动情况如图乙所示。不计绳重和摩擦，g=10N/kg。下列说法正确的是（ ）
A．反映绳子自由端运动的图线是B B．工人施加拉力的功率为750W
C．此时该滑轮组的机械效率为80% D．装置中动滑轮的重力为800N
三、填空题（本大题共5小题）
13．如图所示，物体A所受重力为200N。若滑轮重力和摩擦不计，当分别沿力F1和F2，的方向匀速提起物体A时，则F1_____F2（选填“＞“、“＜“或“＝“）。若实际拉力F1＝240N，则该滑轮的机械效率是 _____。

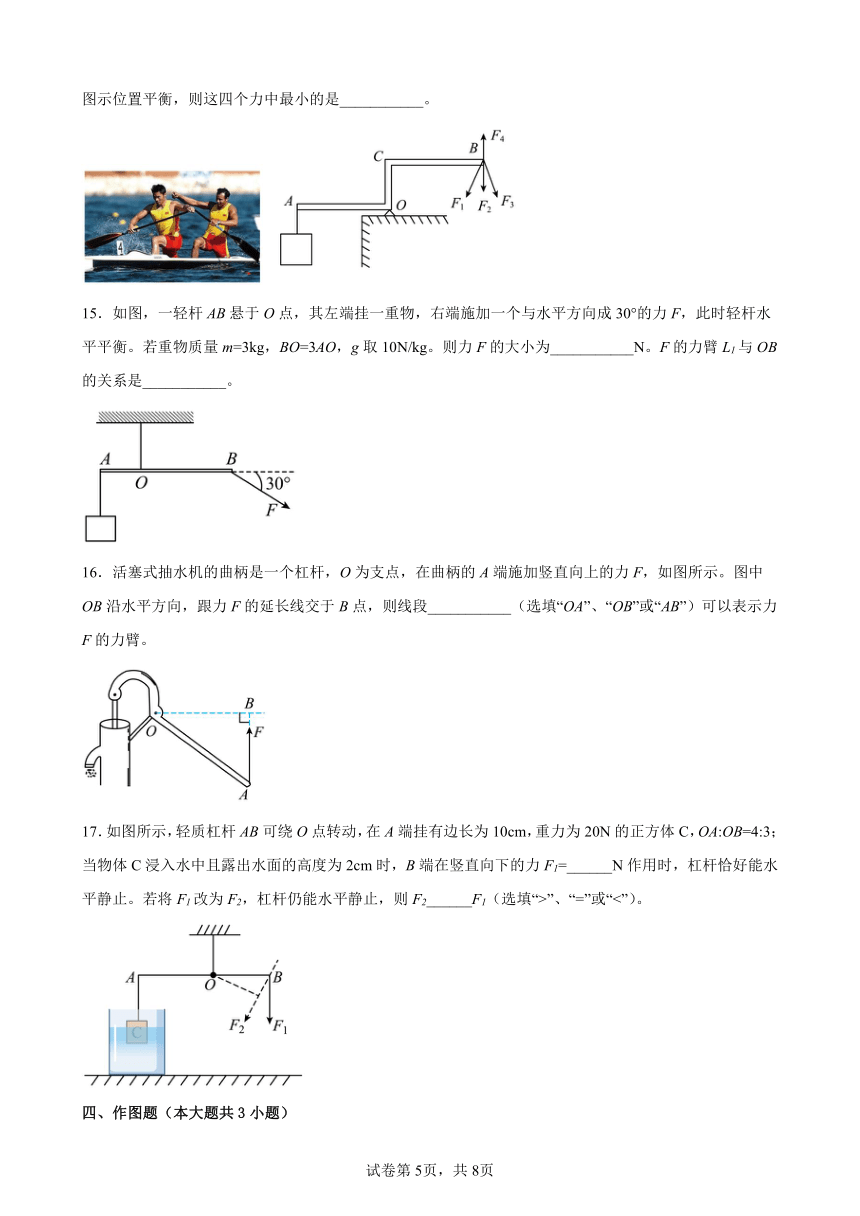

14．如图，皮划艇运动员用桨向后划水时，桨是___________杠杆（选填“省力”“等臂”或“费力”），如图所示的轻质直角曲杆AOCB可绕O点转动，A点挂一重物，若在B点分别施加力F1、F2、F3、F4，使杠杆在图示位置平衡，则这四个力中最小的是___________。
15．如图，一轻杆AB悬于O点，其左端挂一重物，右端施加一个与水平方向成30°的力F，此时轻杆水平平衡。若重物质量m=3kg，BO=3AO，g取10N/kg。则力F的大小为___________N。F的力臂L1与OB的关系是___________。
16．活塞式抽水机的曲柄是一个杠杆，O为支点，在曲柄的A端施加竖直向上的力F，如图所示。图中OB沿水平方向，跟力F的延长线交于B点，则线段___________（选填“OA”、“OB”或“AB”）可以表示力F的力臂。
17．如图所示，轻质杠杆AB可绕O点转动，在A端挂有边长为10cm，重力为20N的正方体C，OA:OB=4:3；当物体C浸入水中且露出水面的高度为2cm时，B端在竖直向下的力F1=______N作用时，杠杆恰好能水平静止。若将F1改为F2，杠杆仍能水平静止，则F2______F1（选填“>”、“=”或“<”）。
四、作图题（本大题共3小题）
18．为使图中的杠杆保持平衡，请在图中适当位置处画出所需的最小动力。
19．图中的杠杆处于平衡状态，请在图中画出动力臂和阻力。
20．如图用滑轮组提升重35N的物体，绳子能够承受的最大拉力为15N，假设动滑轮重、绳重和摩擦均不计，在图中画出滑轮组绳子的绕法。
五、实验题（本大题共2小题）
21．在“探究杠杆的平衡条件”的实验中：
（1）挂钩码前，杠杆在图甲所示的位置静止，此时杠杆处于_______（选填“平衡”或“非平衡”）状态；要想使杠杆在水平位置平衡，接下来应将杠杆两端的螺母向_______（选填“左”或“右”）侧调节；
（2）如图乙所示，在A点挂2个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为_______N；
（3）竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丙所示，此过程中，弹簧测力计的示数_______（选填“变大”“变小”或“不变”）；
（4）若要使图丙状态下的弹簧测力计读数减小，可将弹簧测力计绕B点_______（选填“顺时针”或“逆时针”）方向转动一个小角度；
（5）在探究过程中，需要进行多次实验的目的是_______。
22．在“测量滑轮组的机械效率”的实验中，小王和小李选用的器材有滑轮组、重物、弹簧测力计和刻度尺，测得实验数据如下表所示。
序号 物体重力 G/N 物体上升 高度h/cm 拉力F/N 绳端移动 距离s/cm 机械效率η
1 2 10 0.8 30 83.3%
2 4 10 1.5 30
3 6 10 2.2 30 90.9%
4 6 15 2.2 45 90.9%
（1）请你根据他们的实验数据画出滑轮组的绕线方式；___________
（2）测量拉力时，为了使弹簧测力计示数更稳定，小王在测力计静止时读数，同组的小李指出他这样测出的数据对实验的结果有影响，原因是他忽略了 ___________对实验的影响；
（3）第2次实验测得滑轮组的机械效率是 ___________；
（4）如果小王没找到刻度尺，他 ___________（选填“能”或“不能”）计算出滑轮组的机械效率；
（5）结合表中数据和生活实际可知，用滑轮组提升重物时，可提高机械效率的方法有 ___________（写出一种即可）。
六、计算题（本大题共3小题）
23．如图所示，将重物A匀速提高3m，若物体A质量为60kg，动滑轮重、绳重及滑轮之间的摩擦忽略不计（g=10N/kg），求：
（1）绳自由端移动的距离s。
（2）物体A所受重力G。
（3）拉力F的大小。
24．如图所示，分别直接用力F1和使用滑轮用力F2，拉着高为h、底面积为S、质量为m的同一长方体金属块在同一水平路面上做匀速直线运动，移动L的距离。求：
（1）图中金属块静放在地面时对地面的压强；
（2）拉力在使用滑轮的过程中做的总功；
（3）该滑轮的机械效率。
25．如图所示，水平地面上的建筑工人利用滑轮组，将重为800N的物体在10s内匀速提升2m，工人对绳子末端的拉力F的大小为500N，该工人自身重力为600N，两个滑轮的质量相等，不计绳重和绳与滑轮间的摩擦。求：
（1）动滑轮的重力；
（2）支架受到滑轮组的拉力；
（3）此滑轮组能提升的最大物重。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
2．A
3．D
4．C
5．C
6．B
7．D
8．A
9．BCD
10．AC
11．AC
12．BC
13． ＝ 83.3%
14． 费力 F3
15． 20 L1=
16．OB
17． 16 >
18．
19．
20．
21． 平衡 左 1.5 不变 顺时针 避免偶然性，得出普遍结论
22． 摩擦力 88.9% 能 增大提升物体的重力
23．（1）9m；（2）600N；（3）200N
24．（1）；（2）；（3）
25．（1）200N；（2）1700N；（3）1000N
答案第1页，共2页
答案第1页，共2页
