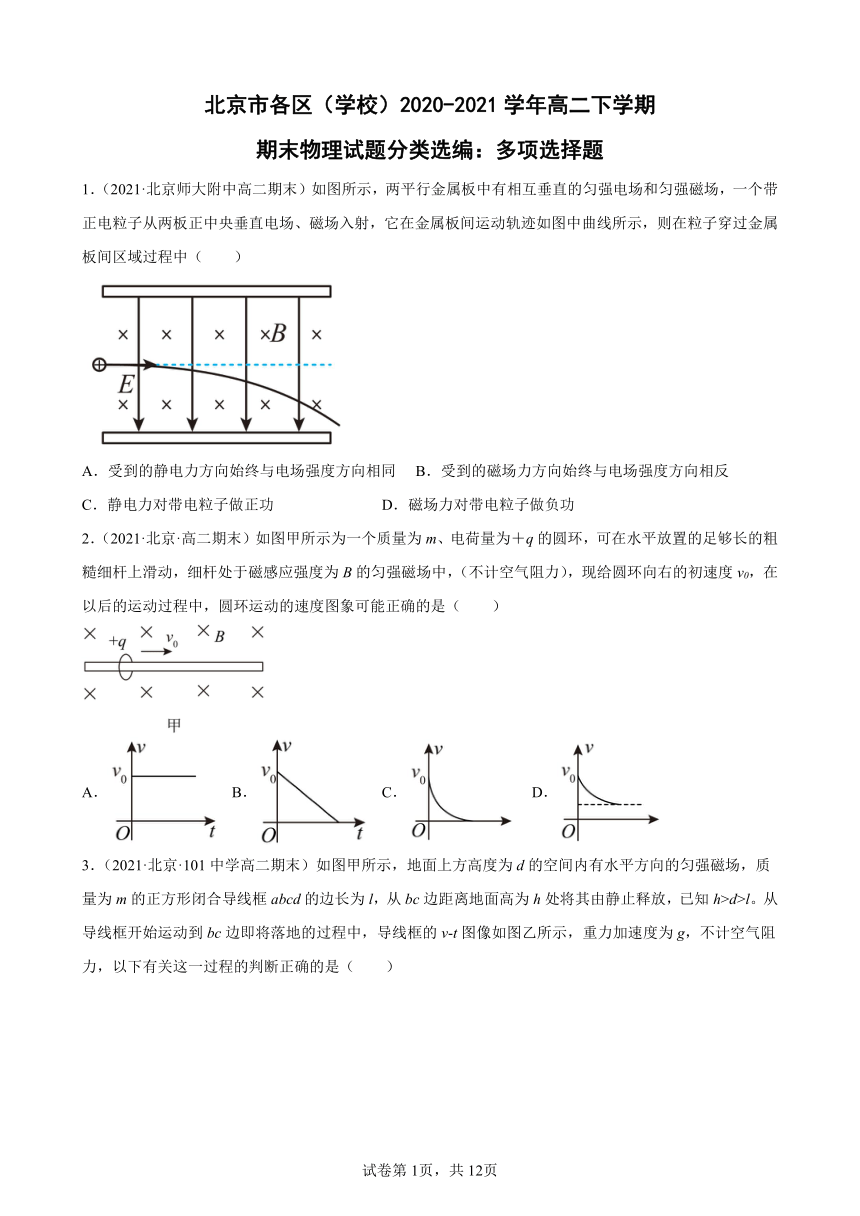

北京市各区（学校）2020-2021学年高二下学期
期末物理试题分类选编：多项选择题
1．（2021·北京师大附中高二期末）如图所示，两平行金属板中有相互垂直的匀强电场和匀强磁场，一个带正电粒子从两板正中央垂直电场、磁场入射，它在金属板间运动轨迹如图中曲线所示，则在粒子穿过金属板间区域过程中（ ）
A．受到的静电力方向始终与电场强度方向相同 B．受到的磁场力方向始终与电场强度方向相反
C．静电力对带电粒子做正功 D．磁场力对带电粒子做负功
2．（2021·北京·高二期末）如图甲所示为一个质量为m、电荷量为＋q的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中，（不计空气阻力），现给圆环向右的初速度v0，在以后的运动过程中，圆环运动的速度图象可能正确的是（ ）
A． B． C． D．

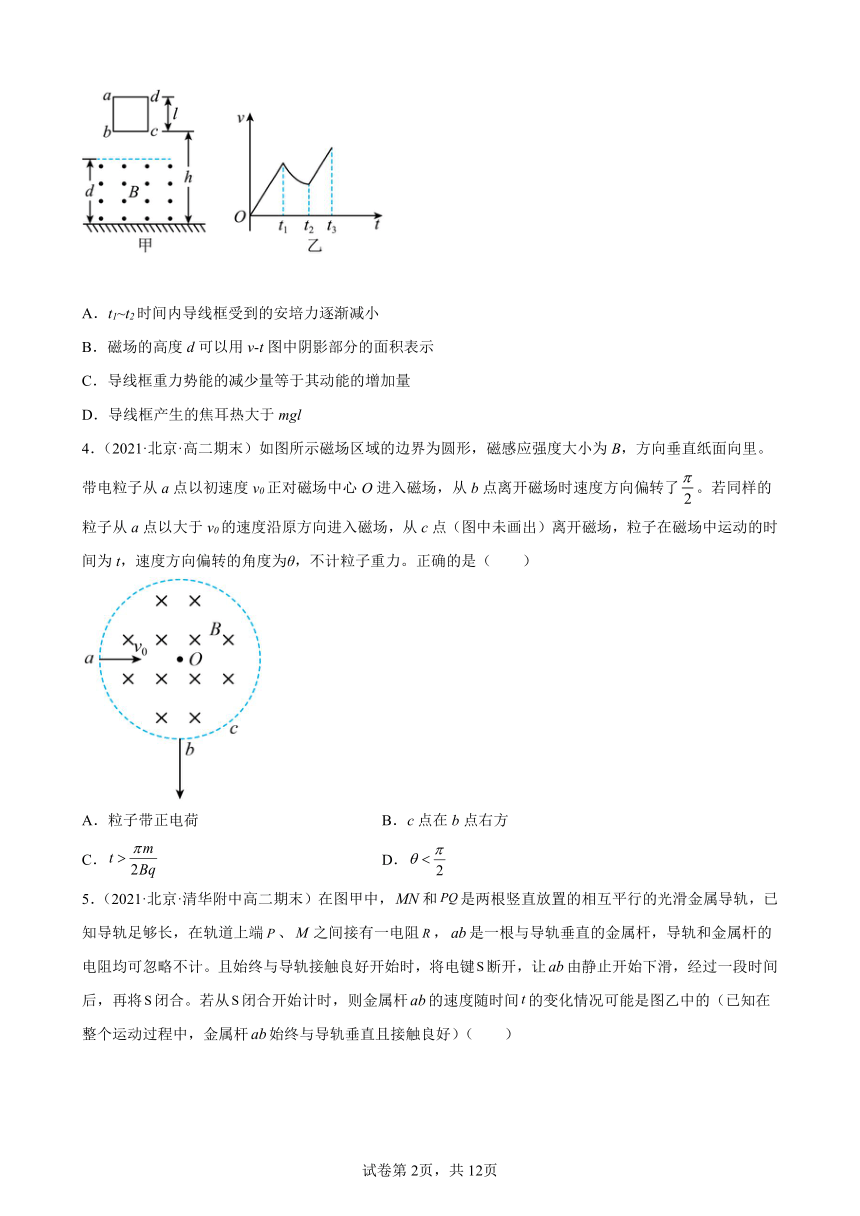

3．（2021·北京·101中学高二期末）如图甲所示，地面上方高度为d的空间内有水平方向的匀强磁场，质量为m的正方形闭合导线框abcd的边长为l，从bc边距离地面高为h处将其由静止释放，已知h>d>l。从导线框开始运动到bc边即将落地的过程中，导线框的v-t图像如图乙所示，重力加速度为g，不计空气阻力，以下有关这一过程的判断正确的是（ ）
A．t1~t2时间内导线框受到的安培力逐渐减小
B．磁场的高度d可以用v-t图中阴影部分的面积表示
C．导线框重力势能的减少量等于其动能的增加量
D．导线框产生的焦耳热大于mgl
4．（2021·北京·高二期末）如图所示磁场区域的边界为圆形，磁感应强度大小为B，方向垂直纸面向里。带电粒子从a点以初速度v0正对磁场中心O进入磁场，从b点离开磁场时速度方向偏转了。若同样的粒子从a点以大于v0的速度沿原方向进入磁场，从c点（图中未画出）离开磁场，粒子在磁场中运动的时间为t，速度方向偏转的角度为θ，不计粒子重力。正确的是（ ）
A．粒子带正电荷 B．c点在b点右方
C． D．

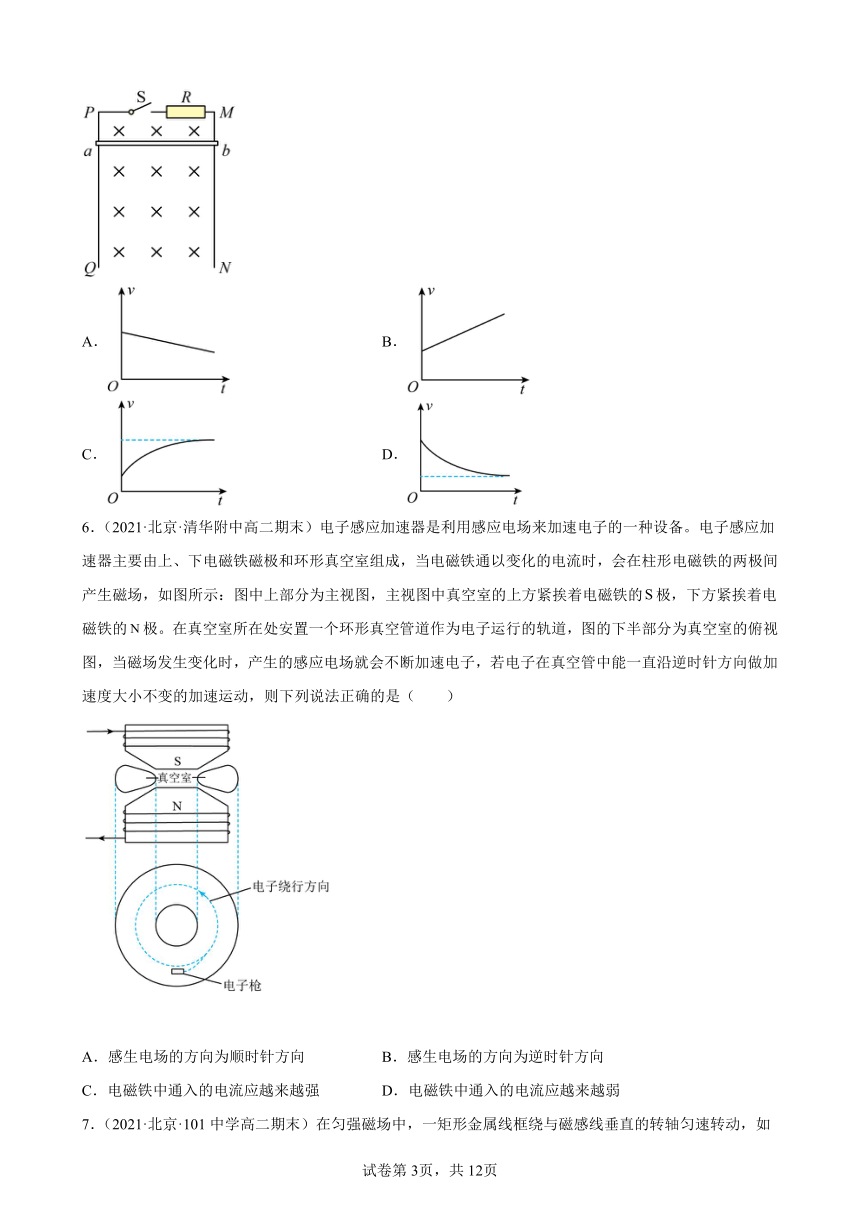

5．（2021·北京·清华附中高二期末）在图甲中，和是两根竖直放置的相互平行的光滑金属导轨，已知导轨足够长，在轨道上端、之间接有一电阻，是一根与导轨垂直的金属杆，导轨和金属杆的电阻均可忽略不计。且始终与导轨接触良好开始时，将电键断开，让由静止开始下滑，经过一段时间后，再将闭合。若从闭合开始计时，则金属杆的速度随时间的变化情况可能是图乙中的（已知在整个运动过程中，金属杆始终与导轨垂直且接触良好）（ ）
A． B．
C． D．
6．（2021·北京·清华附中高二期末）电子感应加速器是利用感应电场来加速电子的一种设备。电子感应加速器主要由上、下电磁铁磁极和环形真空室组成，当电磁铁通以变化的电流时，会在柱形电磁铁的两极间产生磁场，如图所示：图中上部分为主视图，主视图中真空室的上方紧挨着电磁铁的极，下方紧挨着电磁铁的极。在真空室所在处安置一个环形真空管道作为电子运行的轨道，图的下半部分为真空室的俯视图，当磁场发生变化时，产生的感应电场就会不断加速电子，若电子在真空管中能一直沿逆时针方向做加速度大小不变的加速运动，则下列说法正确的是（ ）
A．感生电场的方向为顺时针方向 B．感生电场的方向为逆时针方向
C．电磁铁中通入的电流应越来越强 D．电磁铁中通入的电流应越来越弱

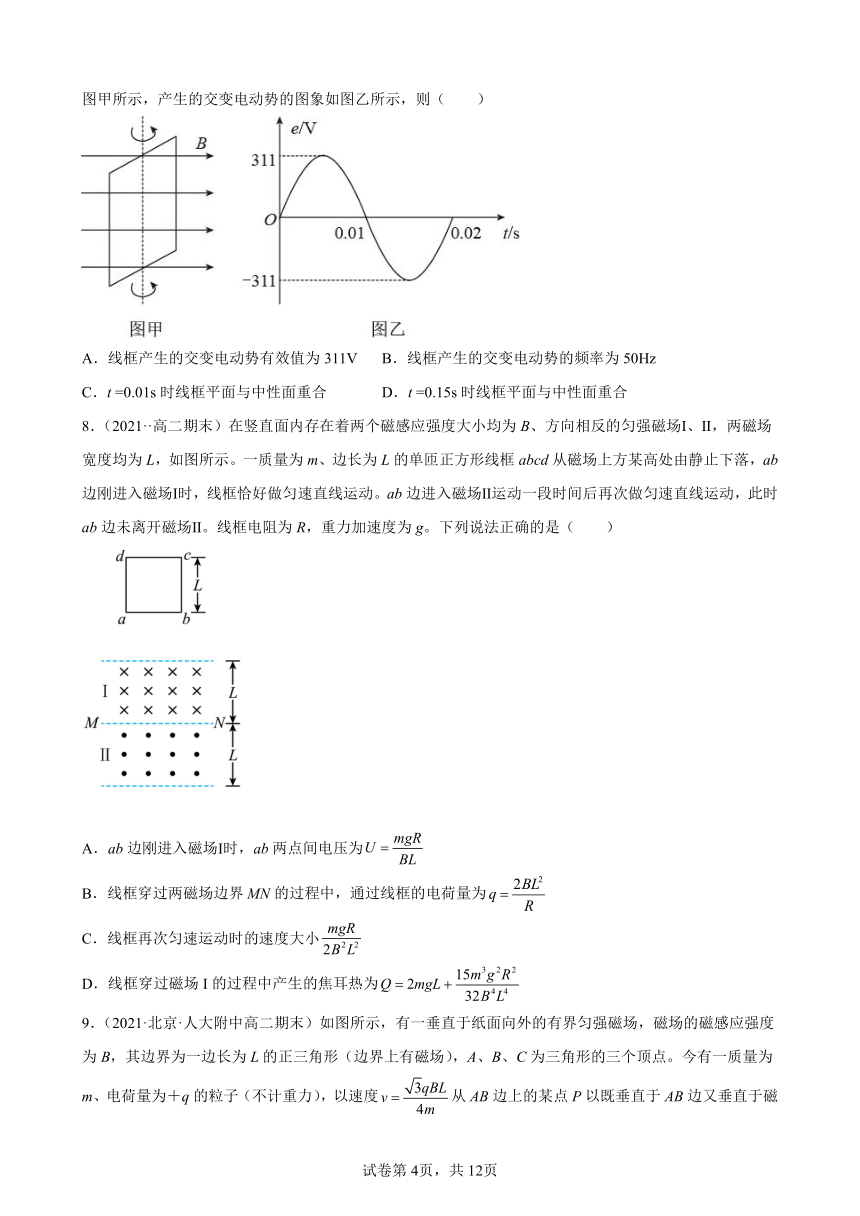

7．（2021·北京·101中学高二期末）在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则（ ）
A．线框产生的交变电动势有效值为311V B．线框产生的交变电动势的频率为50Hz
C．t =0.01s时线框平面与中性面重合 D．t =0.15s时线框平面与中性面重合
8．（2021··高二期末）在竖直面内存在着两个磁感应强度大小均为B、方向相反的匀强磁场Ⅰ、Ⅱ，两磁场宽度均为L，如图所示。一质量为m、边长为L的单匝正方形线框abcd从磁场上方某高处由静止下落，ab边刚进入磁场Ⅰ时，线框恰好做匀速直线运动。ab边进入磁场Ⅱ运动一段时间后再次做匀速直线运动，此时ab边未离开磁场Ⅱ。线框电阻为R，重力加速度为g。下列说法正确的是（ ）
A．ab边刚进入磁场Ⅰ时，ab两点间电压为
B．线框穿过两磁场边界MN的过程中，通过线框的电荷量为
C．线框再次匀速运动时的速度大小
D．线框穿过磁场I的过程中产生的焦耳热为

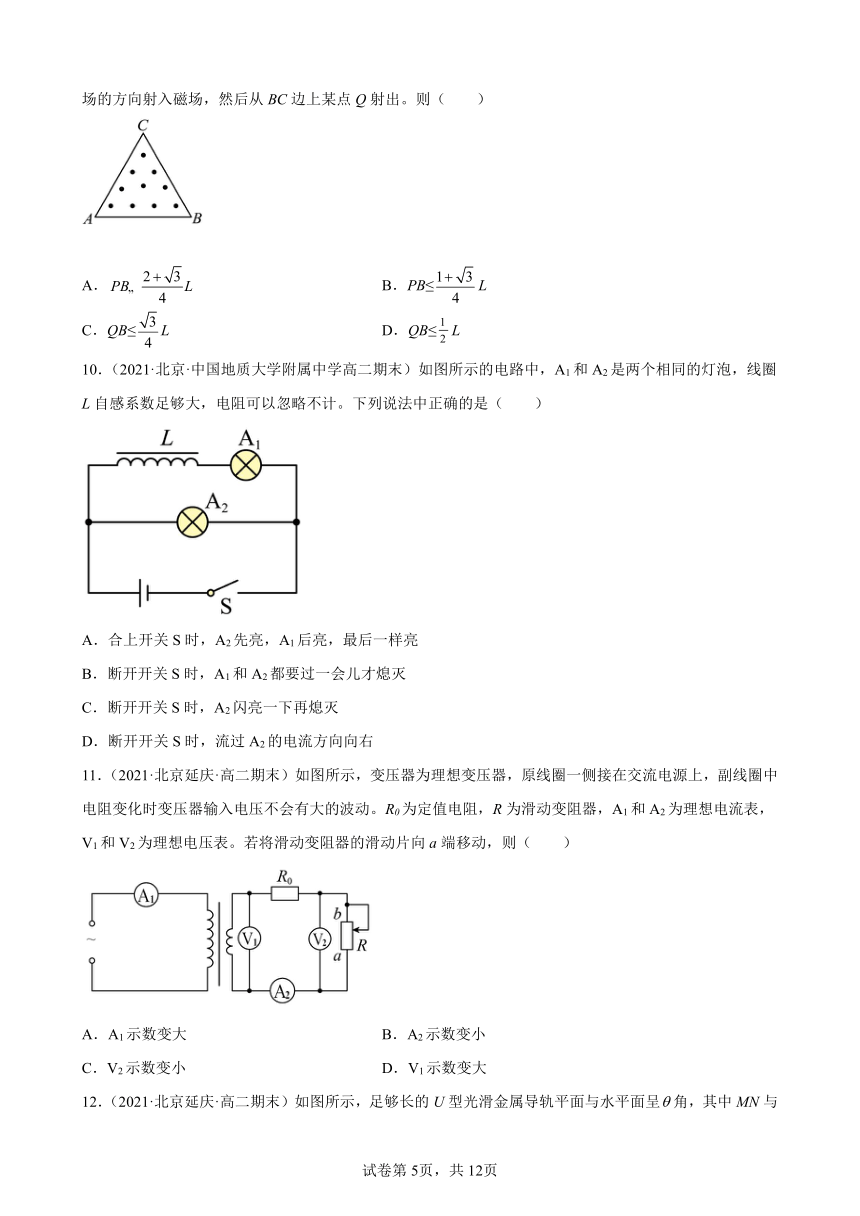

9．（2021·北京·人大附中高二期末）如图所示，有一垂直于纸面向外的有界匀强磁场，磁场的磁感应强度为B，其边界为一边长为L的正三角形（边界上有磁场），A、B、C为三角形的三个顶点。今有一质量为m、电荷量为＋q的粒子（不计重力），以速度从AB边上的某点P以既垂直于AB边又垂直于磁场的方向射入磁场，然后从BC边上某点Q射出。则（ ）
A． B．PB≤L
C．QB≤L D．QB≤L
10．（2021·北京·中国地质大学附属中学高二期末）如图所示的电路中，A1和A2是两个相同的灯泡，线圈L自感系数足够大，电阻可以忽略不计。下列说法中正确的是（ ）
A．合上开关S时，A2先亮，A1后亮，最后一样亮
B．断开开关S时，A1和A2都要过一会儿才熄灭
C．断开开关S时，A2闪亮一下再熄灭
D．断开开关S时，流过A2的电流方向向右
11．（2021·北京延庆·高二期末）如图所示，变压器为理想变压器，原线圈一侧接在交流电源上，副线圈中电阻变化时变压器输入电压不会有大的波动。R0为定值电阻，R为滑动变阻器，A1和A2为理想电流表，V1和V2为理想电压表。若将滑动变阻器的滑动片向a端移动，则（ ）
A．A1示数变大 B．A2示数变小
C．V2示数变小 D．V1示数变大
12．（2021·北京延庆·高二期末）如图所示，足够长的U型光滑金属导轨平面与水平面呈角，其中MN与PQ平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计。金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，ab棒在MN与PQ之间部分的电阻为R，当ab棒沿导轨下滑的距离为x时，棒的速度大小为v。在这一过程中下列判断正确的是（ ）
A．金属棒ab运动的加速度大小始终为
B．金属棒ab此时受到的安培力为
C．通过金属棒ab横截面的电荷量为
D．金属棒ab产生的焦耳热为
13．（2021·北京市十一学校高二期末）如图为L-C振荡电路中电容器极板上的电量q随时间t变化的图线，同时向外传播电磁波。下列说法正确的是（ ）
A．电磁波是横波
B．电磁波的传播需要介质
C．从到，电容器不断充电
D．在时刻，电容器的电场能最小
14．（2021·北京二十中高二期末）在研究磁场对电流作用的实验中，将直导线换作一块厚度（ab边长）为d、宽度（bc边长）为l的半导体板。如图所示，当有电流I垂直于磁场方向通过半导体板时，连接在半导体板两侧的电压表指针发生偏转，说明半导体板两侧之间存在电压，这个电压叫做霍尔电压UH。用同种材料制成的不同规格的半导体板进一步实验，并在表格中记录了数据结果。后来由于某种原因表格的第一行有些污渍导致有些内容看不清楚了，请你用学过的物理知识并结合表格数据，判断表格中第二列和第三列可能分别是哪个物理量（ ）
外加磁场B/T 霍尔电压UH/V
1 1.0×10-3 2.0×10-4 4.0×10-1 1.4×10-2
2 1.0×10-3 4.0×10-4 4.0×10-1 7.0×10-3
3 1.0×10-3 2.0×10-4 2.0×10-1 7.0×10-3
A．第二列为板的宽度l
B．第二列为通入的电流强度I
C．第三列为板的厚度d
D．第三列为通入的电流强度I
15．（2021·北京·高二期末）电子感应加速器是利用感应电场来加速电子的一种设备。电子感应加速器主要由上、下电磁铁磁极和环形真空室组成，当电磁铁通以变化的电流时，会在柱形电磁铁的两极间产生磁场，在磁场中安置一个环形真空管道作为电子运行的轨道，如图所示（图中上部分为主视图、下部分为俯视图）。当磁场发生变化时，产生的感应电场就会不断加速电子，电子在真空管中沿逆时针方向做圆周运动。下列说法正确的是（ ）
A．磁场力充当电子做圆周运动的向心力
B．使电子加速的是电场力
C．励磁电流必须从N端流入、从M端流出，且减小
D．励磁电流必须从M端流入、从N端流出，且增大
16．（2021·北京·高二期末）如图所示，纸面内有半径为R的圆形区域内存在垂直于纸面向外的匀强磁场，磁感应强度为B，一束质子在纸面内以相同的速度射向磁场区域，质子的电量为q，质量为m，速度为，则以下说法正确的是（ ）
A．对着圆心入射的质子，其出射方向的反向延长线一定过圆心
B．对着圆心入射的质子，其在磁场中的运动时间最短
C．所有质子都在磁场边缘同一点射出磁场
D．所有质子在磁场中的做圆周运动的半径都相同
17．（2021·北京·高二期末）如图（甲）是某燃气灶点火装置的原理图。转换器将直流电压转换为图（乙）所示的正弦交流电压，并加在一理想变压器的原线圈上。变压器原、副线圈的匝数分别为n1、n2，电压表为交流电表。当副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。则下列说法正确的是（ ）
A．当开关闭合后，交流电压表示数为5V
B．当开关闭合后，交流电压表示数为2.5V
C．n1：n2大于1000
D．n1：n2小于1000
18．（2021·北京二十中高二期末）如图所示的电路中，L为一个自感系数很大、直流电阻不计的线圈，D1、D2是两个完全相同的灯泡，E是一内阻不计的电源.时刻，闭合开关S.经过一段时间后，电路达到稳定，t1时刻断开开关S、I1、I2，分别表示通过灯泡D1和D2的电流，规定图中箭头所示的方向为I1、I2各自的电流正方向，以下各图能定性描述电流I1、I2随时间t变化规律的是（ ）
A． B．
C． D．
19．（2021·北京通州·高二期末）如图所示，天平可以用来测定磁感应强度，磁场方向垂直纸面（虚线围成的区域），天平的右臂下面挂有一个矩形线圈，共匝，线圈的下部悬在匀强磁场中，下底边长为，右侧边深入磁场中的长为，线圈中通有电流（方向如图）时，在天平左、右两边加上质量分别为的砝码，天平平衡；当电流反向（大小不变）时，右边再加上质量为的砝码后天平重新平衡，下列说法中正确的是（ ）
A．磁场的方向是垂直纸面向里
B．磁场的磁感应强度
C．磁场的磁感应强度
D．磁场的磁感应强度
20．（2021·北京·高二期末）法国拥有目前世界上最先进的高危病毒实验室——让梅里厄实验室，该实验室全程都在高度无接触物理防护性条件下操作，一方面防止实验人员和其他物品受污染，同时也防止其释放到环境中。为了无损测量生物实验废弃液体的流量，常用到一种电磁流量计，如图所示。其原理可以简化为如图所示模型：液体内含有大量正、负离子，从容器右侧流入，左侧流出，流量值等于单位时间通过横截面的液体的体积，在垂直纸面向里的匀强磁场的作用下，下列说法正确的是
A．所有带电粒子都受到竖直向下洛伦兹力
B．稳定后测量的
C．电磁流量计也可以用于测量不带电的液体的流速
D．废液流量
21．（2021·北京·中国农业大学附属中学高二期末）图甲是洛伦兹力演示仪。图乙是演示仪结构图，玻璃泡内充有稀薄的气体，由电子枪发射电子束，在电子束通过时能够显示电子的径迹。图丙是励磁线圈的原理图，两线圈之间产生近似匀强磁场，线圈中电流越大磁场越强，磁场的方向与两个线圈中心的连线平行。电子速度的大小和磁感应强度可以分别通过电子枪的加速电压和励磁线圈的电流来调节。若电子枪垂直磁场方向发射电子，给励磁线圈通电后，能看到电子束的径迹呈圆形。关于电子束的轨道半径，下列说法正确的是
A．只增大电子枪的加速电压，轨道半径变小
B．只增大电子枪的加速电压，轨道半径变大
C．只增大励磁线圈中的电流，轨道半径变小
D．只增大励磁线圈中的电流，轨道半径不变
22．（2021·北京西城·高二期末）如图是质谱仪的工作原理示意图，带电粒子被加速电场加速后，进入速度选择器速度选择器内相互正交的匀强磁场和匀强电场，磁感应强度为B，电场强度为粒子沿直线穿过速度选择器后通过平板S上的狭缝P，之后到达记录粒子位置的胶片板S下方有磁感应强度为的匀强磁场下列说法正确的是
A．粒子在速度选择器中一定做匀速运动
B．速度选择器中的磁场方向垂直纸面向里
C．能通过狭缝P的带电粒子的速率等于
D．比荷越大的粒子打在胶片上的位置越靠近狭缝P
23．（2021·北京·临川学校高二期末）两块水平放置的金属板间的距离为d，用导线与一个n匝线圈相连，线圈电阻为r，线圈中有竖直方向的磁场，电阻R与金属板连接，如图所示，两板间有一个质量为m、电荷量＋q的油滴恰好处于静止，则线圈中的磁感应强度B的变化情况和磁通量的变化率分别是( )
A．磁感应强度竖直向上且正在增强，
B．磁感应强度竖直向下且正在减弱，
C．磁感应强度竖直向上且正在减弱，
D．磁感应强度竖直向下且正在增强，
24．（2021·北京·首都师范大学附属育新学校高二期末）目前世界上正研究的一种新型发电机叫磁流体发电机，如图所示．表示它的发电原理，将一束等离子体(即高温下电离的气体，含有大量带正电和负电的粒子，而从整体来说呈中性)沿图中所示方向喷射入磁场，磁场中有两块金属板A、B，这时金属板上就聚集了电荷，在磁极配置如图中所示的情况下，下述说法正确的是( )
A．A板带正电
B．有电流从b经电阻流向a
C．金属板A、B间的电场方向向下
D．等离子体发生偏转的原因是离子所受洛伦兹力大于所受电场力
25．（2021·北京师大附中高二期末）在如图甲所示的电路中，螺线管匝数n=1000匝，横截面积，螺线管导线电阻，，，，在一段时间内，穿过螺线管的磁场方向如图甲所示，磁感应强度B的大小按如图乙所示的规律变化，下列说法正确的是
A．闭合S，稳定后电容器上极板带正电
B．闭合S，稳定后电容器上极板带负电
C．螺线管中产生的感应电动势为0.8V
D．断开S后，流经的电量为s
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．AC
2．AD
3．AD
4．BD
5．CD
6．AC
7．BC
8．BD
9．AD
10．AB
11．AC
12．BC
13．ACD
14．BC
15．ABD
16．ACD
17．BC
18．AC
19．AC
20．BD
21．BC
22．AD
23．CD
24．BD
25．BCD
答案第1页，共2页
答案第1页，共2页
