2015-2022年高考物理真题汇编：电学实验题（三）

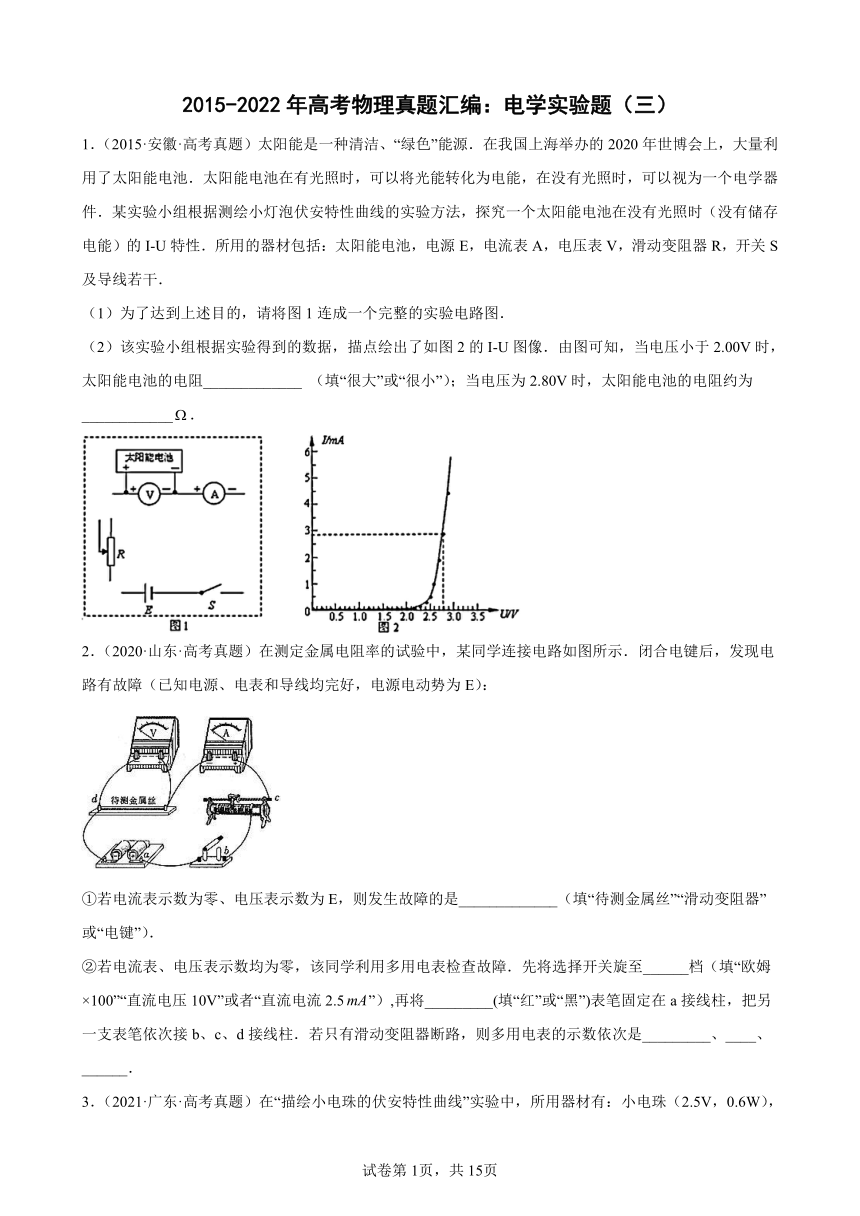

1．（2015·安徽·高考真题）太阳能是一种清洁、“绿色”能源．在我国上海举办的2020年世博会上，大量利用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件．某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性．所用的器材包括：太阳能电池，电源E，电流表A，电压表V，滑动变阻器R，开关S及导线若干．
（1）为了达到上述目的，请将图1连成一个完整的实验电路图．
（2）该实验小组根据实验得到的数据，描点绘出了如图2的I-U图像．由图可知，当电压小于2.00V时，太阳能电池的电阻_____________ （填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为____________．
2．（2020·山东·高考真题）在测定金属电阻率的试验中，某同学连接电路如图所示．闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：
①若电流表示数为零、电压表示数为E，则发生故障的是_____________（填“待测金属丝”“滑动变阻器”或“电键”）．
②若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至______档（填“欧姆×100”“直流电压10V”或者“直流电流2.5”）,再将_________(填“红”或“黑”)表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱．若只有滑动变阻器断路，则多用电表的示数依次是_________、____、______．
3．（2021·广东·高考真题）在“描绘小电珠的伏安特性曲线”实验中，所用器材有：小电珠（2.5V，0.6W），滑动变阻器，多用电表，电流表，学生电源，开关，导线若干．
①粗测小电珠的电阻，应选择多用电表_____倍率的电阻档（请填写“×1”、“×10”或“×100”）；调零后，将表笔分别与小电珠的两极连接，示数如图(c)，结果为_____Ω．
②实验中使用多用电表测量电压，请根据实验原理图(d)完成实物图(e)中的连线____．
③开关闭合前，应将滑动变阻器的滑片P置于____端．为使小电珠亮度增加，P应由中点向_____端滑动．
④下表为电压等间隔变化测得的数据，为了获得更准确的实验图象，必须在相邻数据点_____间多测几组数据（请填写“ab”、“bc”、“cd”、“de”或“ef”）
数据点 a b c d e f
U/V 0.00 0.50 1.00 1.50. 2.00 2.50
I/A 0.000 0.122 0.156 0.185 0.216 0.244
4．（2020·天津·高考真题）要测量电压表V1的内阻RV，其量程为2V，内阻约为2kΩ．实验室提供的器材有：
电流表A，量程0.6A，内阻约0.1Ω；
电压表V2，量程5V，内阻5kΩ；
定值电阻R1，阻值30Ω；
定值电阻R2，阻值3kΩ；
滑动变阻器R3，最大阻值100Ω，额定电流1.5A；
电源E，电动势6V，内阻约0.5Ω；
开关S一个，导线若干．
（1）有人拟将待测电压表V1和电流表A串联接入电压合适的测量电路中，测出V1的电压和电流，再计算出RV．该方案实际上不可行，其最主要的原因是_____________________；
（2）请从上述器材中选择必要的器材，设计一个测量电压表V1内阻RV的实验电路．要求测量尽量准确，实验须在同一电路中，且在不增减元件的条件下完成．试画出符合要求的实验电路图（图中电源与开关已连好），并标出所选元件的相应字母代号；___________
（3）由上问写出V1内阻RV的表达式，说明式中各测量量的物理意义．___________
5．（2016·四川·高考真题）甲同学设计了如图所示的电路测电源电动势E及电阻R1和R2阻值．实验器材有：待测电源E（不计内阻），待测电阻R1，待测电阻R2, 电压表V（量程为 1.5V ，内阻很大），电阻箱R(0一99.99Ω ) 单刀单掷开关S1，单刀双掷开关S2，导线若干．
①先测电阻R1的阻值．请将甲同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数r 和对应的电压表示数Ul , 保持电阻箱示数不变，读出电压表的示数．则电阻R1的表达式为R1＝_____________________________．
②甲同学已经测得电阻Rl＝ 4.8Ω ，继续测电源电动势E和电阻R2的阻值．该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的－ 图线，则电源电动势E＝___________________V ，电阻R2= _________Ω．
③利用甲同学设计的电路和测得的电阻Rl，乙同学测电源电动势E和电阻R2的阻值的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R 和对应的电压表示数U，由测得的数据，绘出于相应的－图线，根据图线得到电源电动势 E和电阻R2．这种做法与甲同学的做法比较，由于电压表测得的数据范围___________（选填“较大”、“较小”或“相同” ) ，所以___________同学的做法更恰当些．
6．（2016·全国·高考真题）有一电流表A，量程为1mA，内阻r1约为100Ω．要求测量其内阻．可选用器材有，电阻箱R0，最大阻值为99999.9Ω；
滑动电阻箱甲，最大阻值为10kΩ；
滑动电阻箱乙，最大阻值为2kΩ；
电源E1，电动势约为2V，内阻不计；
电源E2，电动势约为6V，内阻不计；
开关2个，导线若干．
采用的测量电路图如图所示，实验步骤如下：
a.断开S1和S2，将R调到最大；
b.合上S1调节R使A满偏；
c.合上S2，调节R1使A半偏，此时可以认为A的内阻rg＝R1，试问：
（ⅰ）在上述可供选择的器材中，可变电阻R1应该选择____；为了使测量尽量精确，可变电阻R应该选择____；电源E应该选择____．
（ⅱ）认为内阻rg＝R1，此结果与rg的真实值相比____．（填“偏大”、“偏小”或“相等”）
7．（2018·四川·高考真题）图1中所示装置可以用来测量硬弹簧（即劲度系数较大的弹簧）的劲度系数k．电源的电动势为E，内阻可忽略不计．滑动变阻器全长为l，重力加速度为g，V为理想电压表．当木板上没有放重物时，滑动变阻器的触头位于图1中a点，此时电压表示数为零．在木板上放置质量为m的重物，滑动变阻器的触头随木板一起下移．由电压表的示数U及其它给定条件，可计算出弹簧的劲度系数k．
（1）写出m、U与k之间所满足的关系式．________
（2）已知E = 1.50V，l =12.0cm，g=9.80m/s2．测量结果如下表：
m（kg） 1.00 1.50 3.00 4.50 6.00 7.50
U（V） 0.108 0.154 0.290 0.446 0.608 0.740
①在图2中给出的坐标纸上利用表中数据描出m－U直线．______
②m－U直线的斜率为______________kg/V．
③弹簧的劲度系数k=______________N/m．（保留3位有效数字）
8．（2020·广东·高考真题）某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（=5）一个，开关两个，导线若干，实验原理图如图(a)。
①在图（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接____；
②请完成下列主要实验步骤；
A．检查并调节电压表指针指零；调节电阻箱，示数如图（c）所示，读得电阻值是____________；
B．将开关闭合，开关 断开，电压表的示数是1.49V；
C．将开关_______,电压表的示数是1.16V；断开开关。
③使用测得的数据，计算出干电池的内阻是_______（计算结果保留二位有效数字）．
④由于所有电压表不是理想电压表，所以测得的电动势比实际值偏_________(填“大”或“小”)。
9．（2019·海南·高考真题）用实验室提供的器材设计一个测量电流表内阻的电路。实验室提供的器材为：待测电流表A（量程10mA，内阻约为），滑动变阻器，电阻箱R，电源E（电动势约为6V，内阻可忽略），开关和，导线若干。
(1)根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用____；
(2)将图（b）中的实物按设计的原理图连线____；
(3)若实验提供的滑动变阻器有两种规格
①，额定电流2A ②，额定电流0.5A
实验中应该取___。（填“①”或“②”）
10．（2021·福建·高考真题）某同学在探究规格为“6V，3W”的小电珠伏安特性曲线实验中：
①在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至____档进行测量．（填选项前的字母）
A．直流电压10V B．直流电流5mA
C．欧姆× 100 D．欧姆× 1
②该同学采用图甲所示的电路进行测量．图中R为滑动变阻器（阻值范围0~20Ω，额定电流1.0A），L为待测小电珠，V为电压表（量程6V，内阻20kΩ），A为电流表（量程0.6A，内阻1Ω），E为电源（电动势8V，内阻不计），S为开关．
Ⅰ．在实验过程中，开关S闭合前，滑动变阻器的滑片P应置于最____端；（填“左”或“右”）
Ⅱ．在实验过程中，已知各元器件均无故障，但闭和开关S后，无论如何调节滑片P，电压表和电流表的示数总是调不到零，其原因是_____点至_____点的导线没有连接好；（图甲中的黑色小圆点表示接线点，并用数字标记，空格中请填写图甲中的数字，如“2点至3点”的导线）
Ⅲ．该同学描绘出小电珠的伏安特性曲线示意图如图乙所示，则小电珠的电阻值随工作电压的增大而______．（填“不变”、“增大”或“减小”）
11．（2019·江苏·高考真题）某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：
（1）螺旋测微器如题1图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动_____（选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．
（2）选择电阻丝的_____（选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．
（3）2图甲中Rx，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入2图乙实物电路中的正确位置____
（4）为测量R，利用2图甲所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如图图所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：
U2/V 0.50 1.02 1.54 2.05 2.55
I2/mA 20.0 40.0 60.0 80.0 100.0
请根据表中的数据，在方格纸上作出U2–I2图象．___
（5）由此，可求得电阻丝的Rx=______Ω．根据电阻定律可得到电阻丝的电阻率．
12．（2019·全国·高考真题）某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度．可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器R1（最大阻值1500Ω），滑动变阻器R2（最大阻值500Ω），电阻箱（0~99999.9Ω），干电池（E=1.5V，r=1.5Ω），红、黑表笔和导线若干．
（1）欧姆表设计
将图（a）中的实物连线组成欧姆表．( )欧姆表改装好后，滑动变阻器R接入电路的电阻应为____Ω：滑动变阻器选____（填“R1”或“R2”）．
（2）刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为____、____．
（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为_______Ω．
13．（2019·北京·高考真题）电容器作为储能器件，在生产生活中有广泛的应用．对给定电容值为C的电容器充电，无论采用何种充电方式，其两极间的电势差u随电荷量q的变化图像都相同．
（1）请在图1中画出上述u–q图像．类比直线运动中由v–t图像求位移的方法，求两极间电压为U时电容器所储存的电能Ep．
（2）在如图2所示的充电电路中，R表示电阻，E表示电源（忽略内阻）．通过改变电路中元件的参数对同一电容器进行两次充电，对应的q–t曲线如图3中①②所示．
a．①②两条曲线不同是______（选填E或R）的改变造成的；
b．电容器有时需要快速充电，有时需要均匀充电．依据a中的结论，说明实现这两种充电方式的途径．
__________________
（3）设想使用理想的“恒流源”替换（2）中电源对电容器充电，可实现电容器电荷量随时间均匀增加．请思考使用“恒流源”和（2）中电源对电容器的充电过程，填写下表（选填“增大”、“减小”或“不变”）．
“恒流源” （2）中电源
电源两端电压 ____ ____
通过电源的电流 ____ ____
14．（2019·全国·高考真题）某小组利用图（a）所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中V1和V2为理想电压表；R为滑动变阻器，R0为定值电阻（阻值100 Ω）；S为开关，E为电源．实验中二极管置于控温炉内，控温炉内的温度t由温度计（图中未画出）测出．图（b）是该小组在恒定电流为50.0μA时得到的某硅二极管U-t关系曲线．回答下列问题：
（1）实验中，为保证流过二极管的电流为50.0μA，应调节滑动变阻器R，使电压表V1的示数为U1=______mV；根据图（b）可知，当控温炉内的温度t升高时，硅二极管正向电阻_____（填“变大”或“变小”），电压表V1示数_____（填“增大”或“减小”），此时应将R的滑片向_____（填“A”或“B”）端移动，以使V1示数仍为U1．
（2）由图（b）可以看出U与t成线性关系，硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为=_____×10-3V/℃（保留2位有效数字）．
15．（2019·全国·高考真题）某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表．该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装．然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）．
（1）根据图（a）和题给条件，将（b）中的实物连接．
（2）当标准毫安表的示数为16.0mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是_______．（填正确答案标号）
A．18 mA A．21 mA
C．25mA D．28 mA
（3）产生上述问题的原因可能是________．（填正确答案标号）
A．微安表内阻测量错误，实际内阻大于1 200 Ω
B．微安表内阻测量错误，实际内阻小于1 200 Ω
C．R值计算错误，接入的电阻偏小
D．R值计算错误，接入的电阻偏大
（4）要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k=_______．
16．（2018·全国·高考真题）一课外实验小组用如图所示的电路测量某待测电阻Rx的阻值，图中R0为标准定值电阻（R0=20.0 Ω）；可视为理想电压表．S1为单刀开关，S2位单刀双掷开关，E为电源，R为滑动变阻器．采用如下步骤完成实验：
（1）按照实验原理线路图（a），将图（b）中实物连线_____________；
（2）将滑动变阻器滑动端置于适当位置，闭合S1；
（3）将开关S2掷于1端，改变滑动变阻器动端的位置，记下此时电压表的示数U1；然后将S2掷于2端，记下此时电压表的示数U2；
（4）待测电阻阻值的表达式Rx=_____________（用R0、U1、U2表示）；
（5）重复步骤（3），得到如下数据：
1 2 3 4 5
U1/V 0.25 0.30 0.36 0.40 0.44
U2/V 0.86 1.03 1.22 1.36 1.49
3.44 3.43 3.39 3.40 3.39
（6）利用上述5次测量所得的平均值，求得Rx=__________Ω．（保留1位小数）
17．（2017·全国·高考真题）某同学研究在固定斜面上运动物体的平均速度、瞬时速度和加速度之间的关系．使用的器材有：斜面、滑块、长度不同的矩形挡光片、光电计时器．
实验步骤如下：
①如图(a)，将光电门固定在斜面下端附近，将一挡光片安装在滑块上，记下挡光片前端相对于斜面的位置，令滑块从斜面上方由静止开始下滑；
②当滑块上的挡光片经过光电门时，用光电计时器测得光线被挡光片遮住的时间Δt；
③用Δs表示挡光片沿运动方向的长度[如图(b)所示]，表示滑块在挡光片遮住光线的Δt时间内的平均速度大小，求出；
④将另一挡光片换到滑块上，使滑块上的挡光片前端与①中的位置相同，令滑块由静止开始下滑，重复步骤②、③；
⑤多次重复步骤④；
⑥利用实验中得到的数据作出v－Δt图，如图(c)所示．
完成下列填空：
(1)用a表示滑块下滑的加速度大小，用vA表示挡光片前端到达光电门时滑块的瞬时速度大小，则与vA、a和Δt的关系式为 ＝________.
(2)由图(c)可求得vA＝______ cm/s，a＝______ cm/s2.(结果保留3位有效数字)
18．（2019·浙江·高考真题）在“探究电磁感应的产生条件”实验中，实验连线后如图1所示，感应线圈组的内外线圈的绕线方向如图2粗线所示．
（1）接通电源，闭合开关，G表指针会有大的偏转，几秒后G表指针停在中间不动．将滑动变阻器的触头迅速向右滑动时，G表指针____（“不动”、“右偏”、“左偏”、“不停振动”）；迅速抽出铁芯时，G表指针____（“不动”、“右偏”、“左偏”、“不停振动”）．
（2）断开开关和电源，将铁芯重新插入内线圈中，把直流输出改为交流输出，其他均不变．接通电源，闭合开关，G表指针____（“不动”、“右偏”、“左偏”、“不停振动”）．
（3）仅用一根导线，如何判断G表内部线圈是否断了？
________
19．（2018·天津·高考真题）现要测量一个未知电阻Rx的阻值，除Rx外可用的器材有：
A多用电表（仅可使用欧姆挡）；
B一个电池组E（电动势6V）：
C一个滑动变阻器R（0～20Ω，额定电流1A）：
D两个相同的电流表G（内阻Rg＝1000Ω，满偏电流Ig＝100μA）：
E两个标准电阻（R1＝29000Ω，R2＝0.1Ω）：
F一个电键S、导线若干．
①为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是____（填字母代号）．
A．这个电阻阻值很小，估计只有几欧姆
B．这个电阻阻值很大，估计有几千欧姆
C．如需进一步测量可换“×1”挡，调零后测量
D．如需进一步测量可换“×1k”挡，调零后测量
②根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在元件的符号旁_____．
20．（2015·海南·高考真题）某同学利用图（a）所示电路测量电容器充电时两极板间的电压随时间的变化。实验中使用的器材为：电池E（内阻很小）、开关和、电容器C（约100）、电阻（约200k）、电阻（1k）、电压表V（量程6V）、秒表、导线若干。
（1）按图（a）所示的电路原理将图（b）中实物图连线___；
（2）先闭合开关，再断开开关：闭合开关，同时按下秒表开始计时．若某时刻电压表示数如图（c）所示，电压表的读数为__V（保留2位小数）；
（3）该同学每隔10s记录一次电压表的读数，记录的数据如下表所示，在答题卡给出的坐标纸上绘出图线，已知只有一个数据点误差较大，该数据点对应的表中的时间是___s；
（4）电路中C、和构成的回路的作用是_____。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1． 很大 1.0×103
2． ①待测金属丝 ②直流电压10V； 红 0、 E、 E
3． ×1 8 如图所示 a b ab
4． 电流表A不能准确测量出流过电压表的电流． =，表示的电压表示 和串联的总电压
5． 将S2切换到b， 1.43 1.21 较小 甲
6． R0 滑动变阻器甲 E2 偏小
7． 10.1 1.24×103
8． 20 闭合 0.69 小
9． ②
10．①D②Ⅰ．左；Ⅱ． 1 点至 5 点（或 5 点至 1 点）；Ⅲ．增大
11． C 不同 23.5（23.0~24.0都算对）
12． 900 R1 45 5 0 35000.0
13． R 要快速度充电时，只要减小图2中的电阻R；要均匀充电时，只要适当增大图2中的电阻R即可 增大 不变 不变 减小
14． 5.00 变小 增大 B 2.8
15． C AC
16． 如图所示：
48.2
17．
18． 左偏 右偏 不停振动 短接G表前后各摇动G表一次，比较指针偏转，有明显变化，则线圈断了，反之则未断
19． AC
20． 3.60V 40 使每次实验前电容器两极板上的电荷相中和
