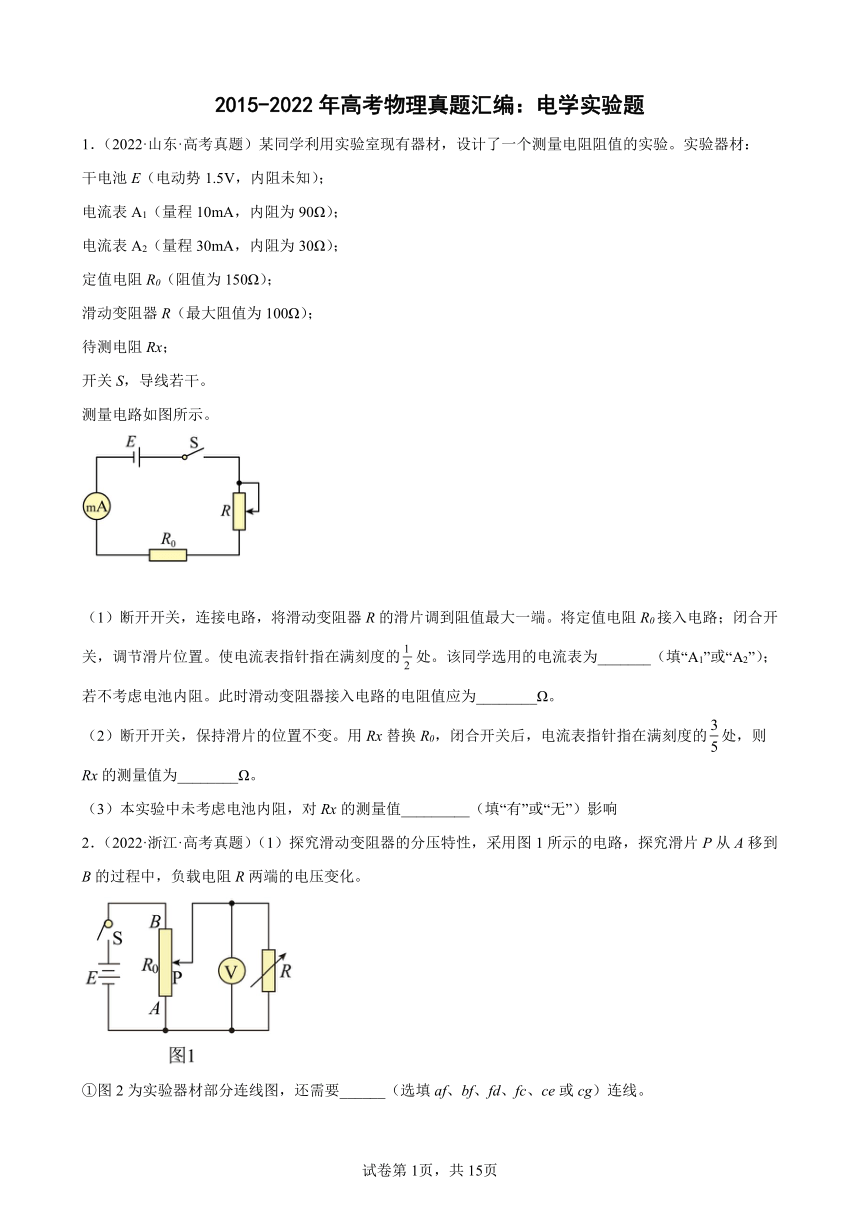

2015-2022年高考物理真题汇编：电学实验题
1．（2022·山东·高考真题）某同学利用实验室现有器材，设计了一个测量电阻阻值的实验。实验器材：
干电池E（电动势1.5V，内阻未知）；
电流表A1（量程10mA，内阻为90Ω）；
电流表A2（量程30mA，内阻为30Ω）；
定值电阻R0（阻值为150Ω）；
滑动变阻器R（最大阻值为100Ω）；
待测电阻Rx；
开关S，导线若干。
测量电路如图所示。
（1）断开开关，连接电路，将滑动变阻器R的滑片调到阻值最大一端。将定值电阻R0接入电路；闭合开关，调节滑片位置。使电流表指针指在满刻度的处。该同学选用的电流表为_______（填“A1”或“A2”）；若不考虑电池内阻。此时滑动变阻器接入电路的电阻值应为________Ω。
（2）断开开关，保持滑片的位置不变。用Rx替换R0，闭合开关后，电流表指针指在满刻度的处，则Rx的测量值为________Ω。
（3）本实验中未考虑电池内阻，对Rx的测量值_________（填“有”或“无”）影响
2．（2022·浙江·高考真题）（1）探究滑动变阻器的分压特性，采用图1所示的电路，探究滑片P从A移到B的过程中，负载电阻R两端的电压变化。

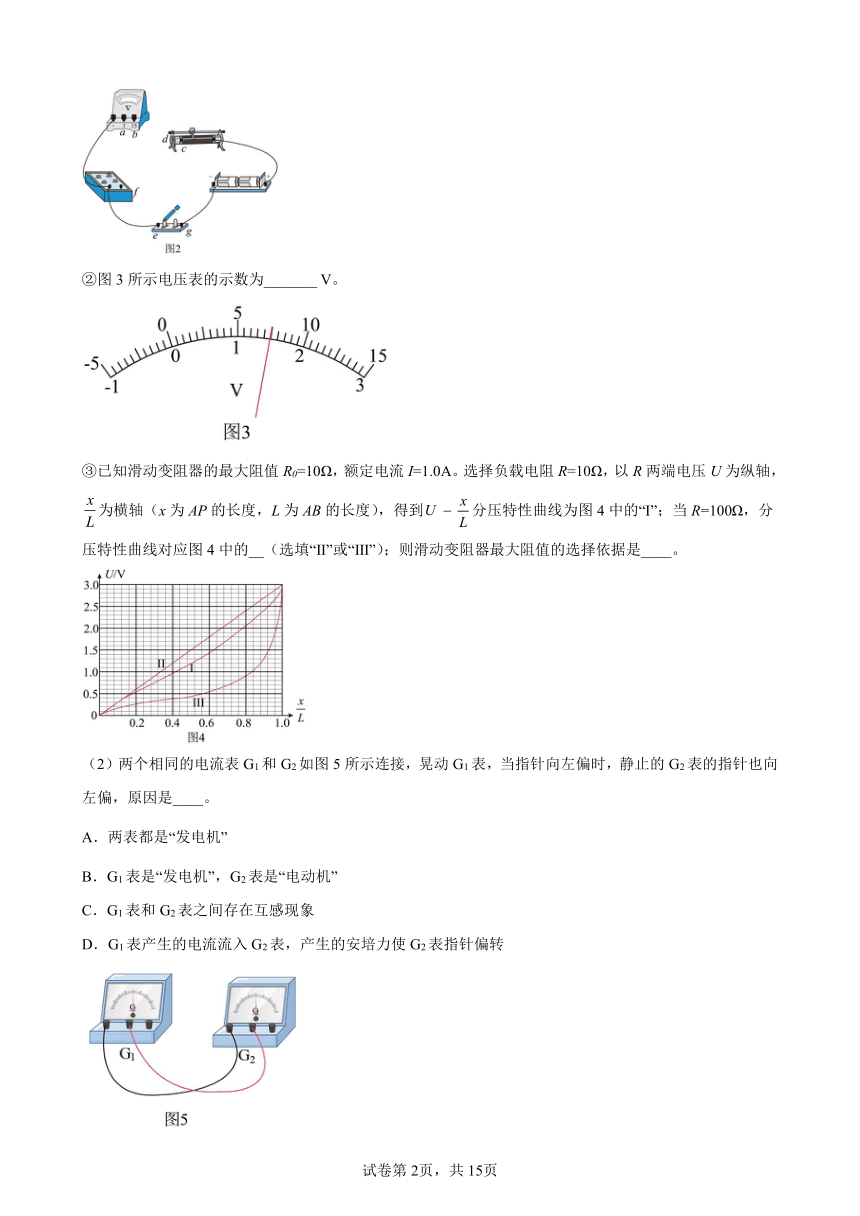

①图2为实验器材部分连线图，还需要______（选填af、bf、fd、fc、ce或cg）连线。
②图3所示电压表的示数为_______ V。
③已知滑动变阻器的最大阻值R0=10Ω，额定电流I=1.0A。选择负载电阻R=10Ω，以R两端电压U为纵轴，为横轴（x为AP的长度，L为AB的长度），得到分压特性曲线为图4中的“I”；当R=100Ω，分压特性曲线对应图4中的__（选填“Ⅱ”或“Ⅲ”）；则滑动变阻器最大阻值的选择依据是____。
（2）两个相同的电流表G1和G2如图5所示连接，晃动G1表，当指针向左偏时，静止的G2表的指针也向左偏，原因是____。
A．两表都是“发电机”
B．G1表是“发电机”，G2表是“电动机”
C．G1表和G2表之间存在互感现象
D．G1表产生的电流流入G2表，产生的安培力使G2表指针偏转

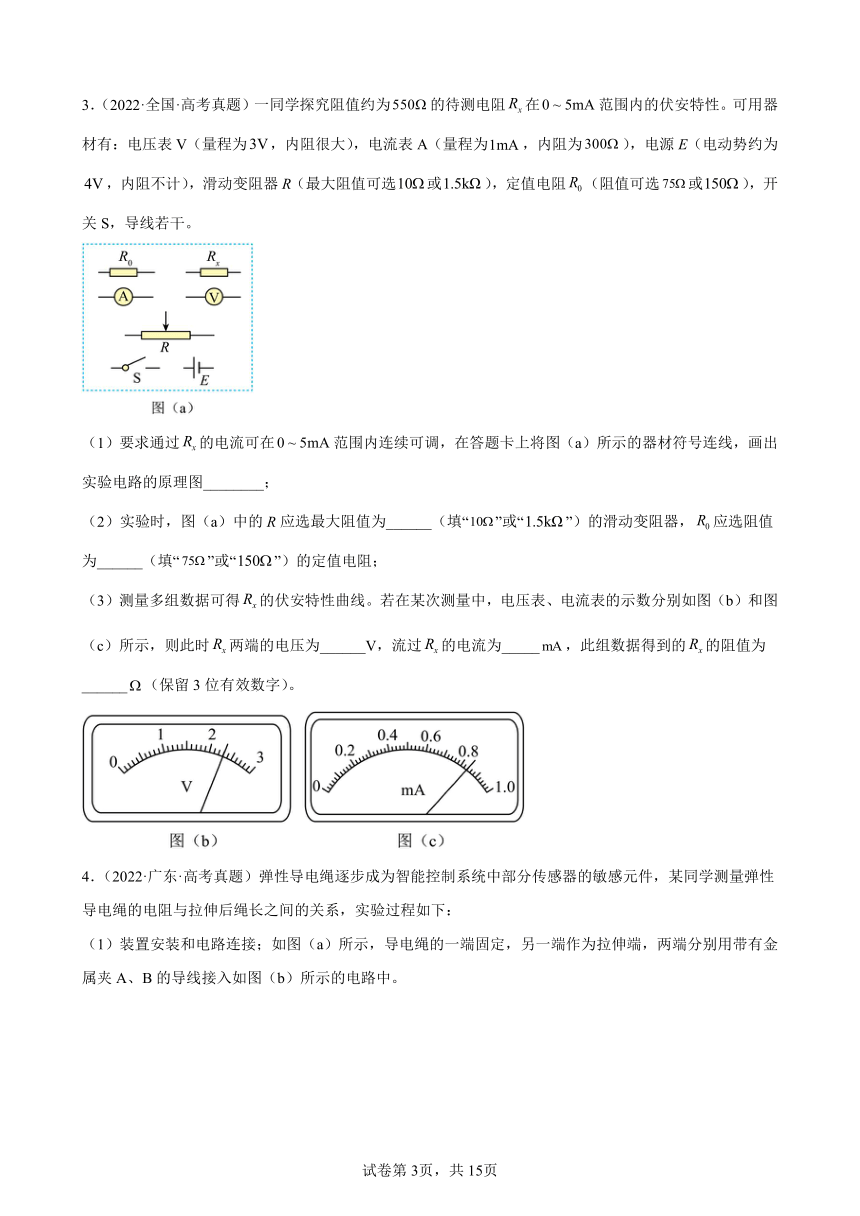

3．（2022·全国·高考真题）一同学探究阻值约为的待测电阻在范围内的伏安特性。可用器材有：电压表V（量程为，内阻很大），电流表A（量程为，内阻为），电源E（电动势约为，内阻不计），滑动变阻器R（最大阻值可选或），定值电阻（阻值可选或），开关S，导线若干。
（1）要求通过的电流可在范围内连续可调，在答题卡上将图（a）所示的器材符号连线，画出实验电路的原理图________；
（2）实验时，图（a）中的R应选最大阻值为______（填“”或“”）的滑动变阻器，应选阻值为______（填“”或“”）的定值电阻；
（3）测量多组数据可得的伏安特性曲线。若在某次测量中，电压表、电流表的示数分别如图（b）和图（c）所示，则此时两端的电压为______V，流过的电流为_____，此组数据得到的的阻值为______（保留3位有效数字）。
4．（2022·广东·高考真题）弹性导电绳逐步成为智能控制系统中部分传感器的敏感元件，某同学测量弹性导电绳的电阻与拉伸后绳长之间的关系，实验过程如下：

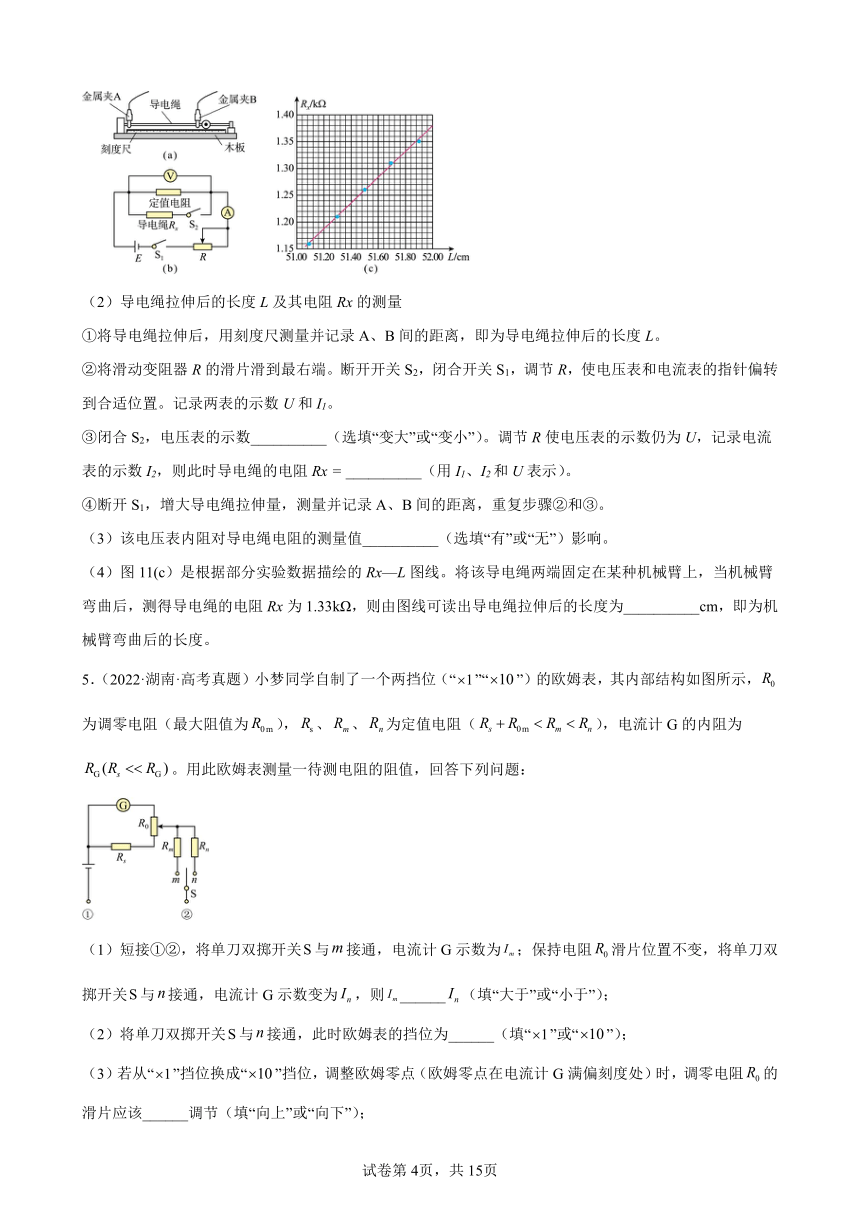

（1）装置安装和电路连接；如图（a）所示，导电绳的一端固定，另一端作为拉伸端，两端分别用带有金属夹A、B的导线接入如图（b）所示的电路中。
（2）导电绳拉伸后的长度L及其电阻Rx的测量
①将导电绳拉伸后，用刻度尺测量并记录A、B间的距离，即为导电绳拉伸后的长度L。
②将滑动变阻器R的滑片滑到最右端。断开开关S2，闭合开关S1，调节R，使电压表和电流表的指针偏转到合适位置。记录两表的示数U和I1。
③闭合S2，电压表的示数__________（选填“变大”或“变小”）。调节R使电压表的示数仍为U，记录电流表的示数I2，则此时导电绳的电阻Rx = __________（用I1、I2和U表示）。
④断开S1，增大导电绳拉伸量，测量并记录A、B间的距离，重复步骤②和③。
（3）该电压表内阻对导电绳电阻的测量值__________（选填“有”或“无”）影响。
（4）图11(c）是根据部分实验数据描绘的Rx—L图线。将该导电绳两端固定在某种机械臂上，当机械臂弯曲后，测得导电绳的电阻Rx为1.33kΩ，则由图线可读出导电绳拉伸后的长度为__________cm，即为机械臂弯曲后的长度。
5．（2022·湖南·高考真题）小梦同学自制了一个两挡位（“”“”）的欧姆表，其内部结构如图所示，为调零电阻（最大阻值为），、、为定值电阻（），电流计G的内阻为。用此欧姆表测量一待测电阻的阻值，回答下列问题：
（1）短接①②，将单刀双掷开关与接通，电流计G示数为；保持电阻滑片位置不变，将单刀双掷开关与接通，电流计G示数变为，则______（填“大于”或“小于”）；
（2）将单刀双掷开关与接通，此时欧姆表的挡位为______（填“”或“”）；
（3）若从“”挡位换成“”挡位，调整欧姆零点（欧姆零点在电流计G满偏刻度处）时，调零电阻的滑片应该______调节（填“向上”或“向下”）；

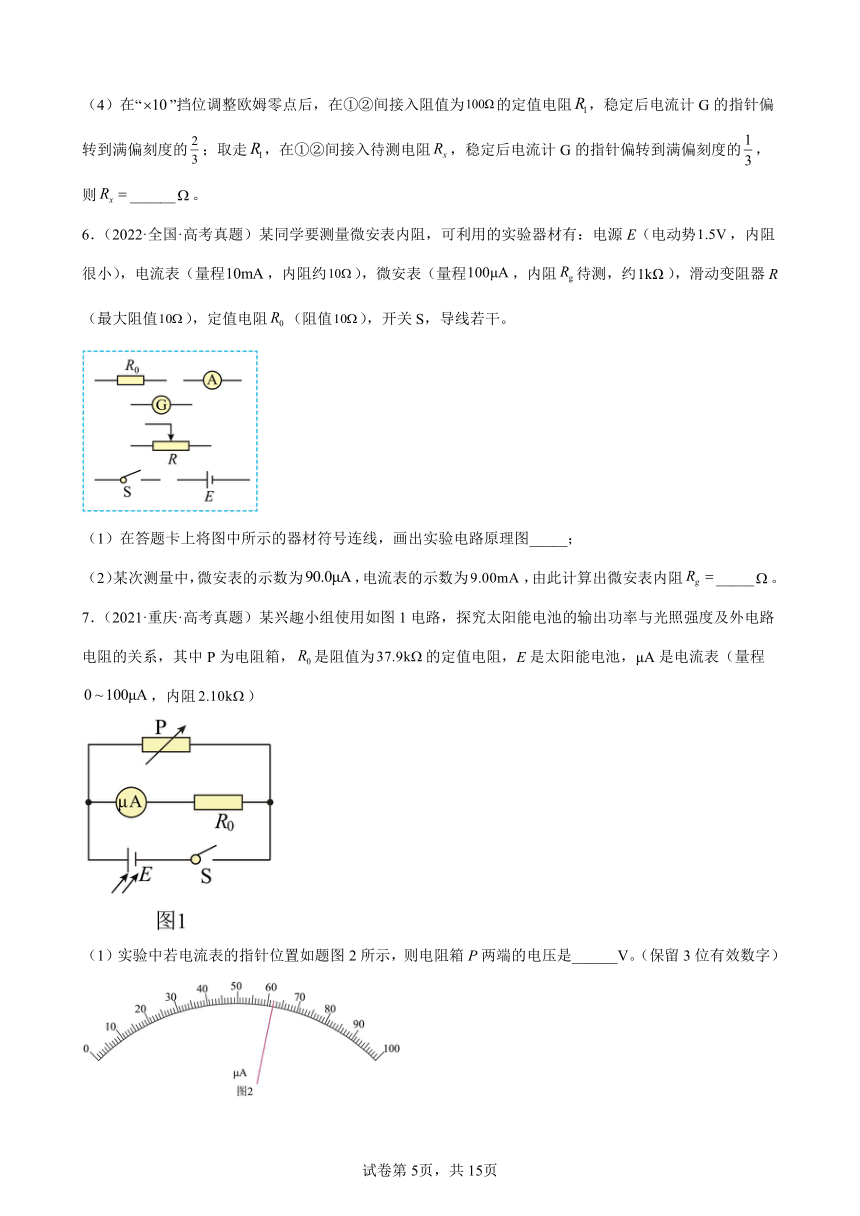

（4）在“”挡位调整欧姆零点后，在①②间接入阻值为的定值电阻，稳定后电流计G的指针偏转到满偏刻度的；取走，在①②间接入待测电阻，稳定后电流计G的指针偏转到满偏刻度的，则______。
6．（2022·全国·高考真题）某同学要测量微安表内阻，可利用的实验器材有：电源E（电动势，内阻很小），电流表（量程，内阻约），微安表（量程，内阻待测，约），滑动变阻器R（最大阻值），定值电阻（阻值），开关S，导线若干。
（1）在答题卡上将图中所示的器材符号连线，画出实验电路原理图_____；
（2）某次测量中，微安表的示数为，电流表的示数为，由此计算出微安表内阻_____。
7．（2021·重庆·高考真题）某兴趣小组使用如图1电路，探究太阳能电池的输出功率与光照强度及外电路电阻的关系，其中P为电阻箱，是阻值为的定值电阻，E是太阳能电池，μA是电流表（量程，内阻）
（1）实验中若电流表的指针位置如题图2所示，则电阻箱P两端的电压是______V。（保留3位有效数字）
（2）在某光照强度下，测得太阳能电池的输出电压U与电阻箱P的电阻R之间的关系如图3中的曲线①所示。不考虑电流表和电阻消耗的功率，由该曲线可知，M点对应的太阳能电池的输出功率是____。（保留3位有效数字）
（3）在另一更大光照强度下，测得关系如图3中的曲线②所示。同样不考虑电流表和电阻消耗的功率，与曲线①相比，在电阻R相同的情况下，曲线②中太阳能电池的输出功率______（选填“较小”、“较大”），由图像估算曲线②中太阳能电池的最大输出功率约为_____。（保留3位有效数字）
8．（2017·全国·高考真题）某同学利用如图（a）所示的电路测量一微安表（量程为100μA，内阻大约为2500Ω）的内阻．可使用的器材有：两个滑动变阻器R1、R2（其中一个阻值为20Ω，另一个阻值为2000Ω）；电阻箱Rz（最大阻值为99999.9Ω）；电源E（电动势约为1.5V）；单刀开关S1和S2。C、D分别为两个滑动变阻器的滑片。
（1）按原理图（a）将图（b）中的实物连线________；
（2）完成下列填空：
①R1的阻值为________Ω（填“20”或“2000”）。
②为了保护微安表，开始时将R1的滑片C滑到接近图（a）中滑动变阻器的________端（填“左”或“右”）对应的位置；将R2的滑片D置于中间位置附近。
③将电阻箱Rz的阻值置于2500.0Ω，接通S1.将R1的滑片置于适当位置，再反复调节R2的滑片D的位置，最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D所在位置的电势________（填“相等”或“不相等”）
④将电阻箱Rz和微安表位置对调，其他条件保持不变，发现将Rz的阻值置于2601.0Ω时，在接通S2前后，微安表的示数也保持不变．待测微安表的内阻为______Ω（结果保留到个位）。
（3）写出一条提高测量微安表内阻精度的建议：______________。
9．（2016·全国·高考真题）某同学利用图所示电路测量量程为2.5 V 的电压表V的内阻（内阻为数千欧姆），可供选择的器材有：电阻箱R（最大阻值99 999.9 Ω），滑动变阻器R1（最大阻值50 Ω），滑动变阻器R2（最大阻值5 kΩ），直流电源E（电动势3 V），开关1个，导线若干。
实验步骤如下：
①按电路原理图连接线路；
②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图中最左端所对应的位置，闭合开关S；
③调节滑动变阻器，使电压表满偏；
④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V，记下电阻箱的阻值。
回答下列问题：
（1）实验中应选择滑动变阻器___________（填“R1”或“R2”）。
（2）根据电路将图中实物图连线
（3）实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为___________Ω（结果保留到个位）。
（4）如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为___________（填正确答案标号）。
A．100 μA B．250 μA
C．500 μA D．1 mA
10．（2022·浙江·高考真题）小明同学根据图1的电路连接器材来“探究导体电阻与其影响因素的定量关系”。实验时多次改变合金丝甲接入电路的长度、调节滑动变阻器的阻值，使电流表的读数达到某一相同值时记录电压表的示数U，从而得到多个的值，作出图像，如图2中图线a所示。
（1）在实验中使用的是_______（选填“0~20”或“0~200”）的滑动变阻器。
（2）在某次测量时，量程为3V电压表的指针位置如图3所示，则读数U=_______V。
（3）已知合金丝甲的横截面积为7.0×10-8m2，则合金丝甲的电阻率为_______·m（结果保留2位有效数字）。
（4）图2中图线b是另一根长度相同、材料相同的合金丝乙与合金丝甲并联后采用同样的方法获得的图像，由图可知合金丝甲的横截面积_______（选填“大于”、“等于”或“小于”）合金丝乙的横截面积。
11．（2021·福建·高考真题）某实验小组使用多用电表和螺旋测微器测量一长度为电阻丝的电阻率，该电阻丝的电阻值约为，材料未知。实验过程如下：
（1）用螺旋测微器测量该电阻丝的直径，示数如图（a）所示。该电阻丝的直径为___________。
（2）对多用电表进行机械调零。
（3）将多用电表的选择开关旋至___________倍率的电阻挡（填“”“”“”或“”）。
（4）将黑、红表笔短接，调节欧姆调零旋钮，使指针指在电阻挡零刻度线。
（5）将黑、红表笔并接在待测电阻丝两端，多用电表的示数如图（b）所示。该电阻丝的电阻值为___________。
（6）测量完成之后，将表笔从插孔拔出，并将选择开关旋到“OFF”位置。
（7）实验测得的该电阻丝电阻率为___________（结果保留3位有效数字）。
12．（2021·海南·高考真题）在伏安法测电阻的实验中，提供以下实验器材：电源E（电动势约，内阻约），待测电阻（阻值小于），电压表V（量程，内阻约），电流表A（量程，内阻约），滑动变阻器（最大阻值），单刀开关，单刀双掷开关，导线若干。某同学利用上述实验器材设计如图所示的测量电路。
回答下列问题：
（1）闭合开关前，滑动变阻器的滑片P应滑到___________（填“a”或“b”）端；
（2）实验时，为使待测电阻的测量值更接近真实值，应将拨向___________（填“c”或“d”）；在上述操作正确的情况下，引起实验误差的主要原因是___________（填正确选项前的标号）；
A．电流表分压 B．电压表分流 C．电源内阻分压
（3）实验时，若已知电流表的内阻为，在此情况下，为使待测电阻的测量值更接近真实值，应将拨向___________（填“c”或“d”）；读得电压表的示数为，电流表的示数为，则___________（结果保留两位有效数字）。
13．（2017·四川·高考真题）在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷的间距和带电量有关．他选用带正电的小球A和B，A球放在可移动的绝缘座上，B球用绝缘丝线悬挂于玻璃棒C点，如图所示．实验时，先保持两球电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B球悬线的偏角越大；再保持两球距离不变，改变小球所带的电荷量，观察到电荷量越大，B球悬线的偏角越大．实验表明：两电荷之间的相互作用力，随其距离的 ________ 而增大，随其所带电荷量的 ____________ 而增大．此同学在探究中应用的科学方法是 __________ （选填：“累积法”、“等效替代法”、“控制变量法”或“演绎法”）。
14．（2021·湖北·高考真题）小明同学打算估测5个相同规格电阻的阻值。现有一个量程为0.6 A的电流表、一个电池组（电动势E不大于4.5 V、内阻r未知）、一个阻值为R0的定值电阻、一个阻值为R1的定值电阻（用作保护电阻），开关S和导线若干。他设计了如图（a）所示的电路，实验步骤如下：
第一步∶把5个待测电阻分别单独接入A、B之间，发现电流表的示数基本一致，据此他认为5个电阻的阻值相等，均设为R。
第二步∶取下待测电阻，在A、B之间接入定值电阻R0，记下电流表的示数I0。
第三步∶取下定值电阻R0，将n个（n=1，2，3，4，5）待测电阻串联后接入A、B之间，记下串联待测电阻的个数n与电流表对应示数In。
请完成如下计算和判断∶
（1）根据上述第二步，与R0、R1、E、r的关系式是=___________。
（2）定义，则Y与n、R、R0、E的关系式是Y=__________。
（3）已知R0=12.0Ω，实验测得I0=0.182 A，得到数据如下表∶
n 1 2 3 4 5
In/A 0.334 0.286 0.250 0.224 0.200
Y/A-1 2.500 1.998 1.495 1.030 0.495
根据上述数据作出图像，如图（b）所示，可得R=______Ω（保留2位有效数字），同时可得E=______V（保留2位有效数字）。
（4）本实验中电流表的内阻对表中Y的测量值_______影响（选填“有"或“无"）。
15．（2021·辽宁·高考真题）某同学将一量程为250的微安表改装成量程为1.5V的电压表。先将电阻箱R1与该微安表串联进行改装，然后选用合适的电源E、滑动变阻器R2、定值电阻R3、开关S和标准电压表对改装后的电表进行检测，设计电路如图所示。
（1）微安表铭牌标示内阻为0.8k，据此计算R1的阻值应为___________k。按照电路图连接电路，并将R1调为该阻值。
（2）开关闭合前，R2的滑片应移动到___________端。
（3）开关闭合后，调节R2的滑片位置，微安表有示数，但变化不显著，故障原因可能是___________。（填选项前的字母）
A．1、2间断路 B．3、4间断路 C．3、5间短路
（4）排除故障后，调节R2的滑片位置，当标准电压表的示数为0.60V时，微安表的示数为98，此时需要___________（填“增大”或“减小”）R1的阻值，以使改装电表的量程达到预期值。
16．（2021·天津·高考真题）随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择。充电宝可以视为与电池一样的直流电源。一充电宝的电动势约为，内阻很小，最大放电电流为，某实验小组测定它的电动势和内阻。他们剥开充电宝连接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，黑导线为充电宝的负极，其余两根导线空置不用，另有滑动变阻器R用于改变电路中的电流，定值电阻，两只数字多用电表M、N，两表均为理想电表，并与开关S连成如图所示电路。
①图中测量电流的电表是___________，测量电压的电表是___________。（均填写字母“M”或“N”）
②调节滑动变阻器，测得多组I、U数据，记录如下表，其中只有一个数据记录有误，审视记录的数据，可以发现表中第___________次的记录数据有误。（填测量次数的序号）
次数 1 2 3 4 5 6 7
电流 0.299 0.477 0.684 0.877 1.065 1.281 1.516
电压 4.970 4.952 4.932 4.942 4.894 4.872 4.848
③电路中接入可以达到下列哪个效果。___________（填选项前的字母）
A．使测电流的电表读数变化明显 B．为了更准确地测量充电宝内阻
C．避免使充电宝的放电电流过大 D．减小测量电压的电表分流作用
17．（2021·北京·高考真题）在“测量金属丝的电阻率”实验中，某同学用电流表和电压表测量一金属丝的电阻。
（1）该同学先用欧姆表“”挡粗测该金属丝的电阻，示数如图1所示，对应的读数是_______。
（2）除电源（电动势3.0 V，内阻不计）、电压表（量程0 ~ 3 V，内阻约3 kΩ）、开关、导线若干外，还提供如下实验器材：
A．电流表（量程0 ~ 0.6 A，内阻约0.1 Ω）
B．电流表（量程0 ~ 3.0 A，内阻约0. 02 Ω）
C．滑动变阻器（最大阻值10 Ω，额定电流2 A）
D．滑动变阻器（最大阻值1 kΩ，额定电流0.5 A）
为了调节方便、测量准确，实验中电流表应选用________，滑动变阻器应选用_______。（选填实验器材前对应的字母）
（3）该同学测量金属丝两端的电压U和通过金属丝的电流I，得到多组数据，并在坐标图上标出，如图2所示。请作出该金属丝的U- I图线_____，根据图线得出该金属丝电阻R =________Ω（结果保留小数点后两位）。
（4）用电流传感器测量通过定值电阻的电流，电流随时间变化的图线如图3所示。将定值电阻替换为小灯泡，电流随时间变化的图线如图4所示，请分析说明小灯泡的电流为什么随时间呈现这样的变化。
18．（2021·山东·高考真题）热敏电阻是传感器中经常使用的元件，某学习小组要探究一热敏电阻的阻值随温度变化的规律。可供选择的器材有：
待测热敏电阻（实验温度范围内，阻值约几百欧到几千欧）；
电源E（电动势，内阻r约为）；
电阻箱R（阻值范围）；
滑动变阻器（最大阻值）；
滑动变阻器（最大阻值）；
微安表（量程，内阻等于）；
开关两个，温控装置一套，导线若干。
同学们设计了如图甲所示的测量电路，主要实验步骤如下：
①按图示连接电路；
②闭合、，调节滑动变阻器滑片P的位置，使微安表指针满偏；
③保持滑动变阻器滑片P的位置不变，断开，调节电阻箱，使微安表指针半偏；
④记录此时的温度和电阻箱的阻值。
回答下列问题：
（1）为了更准确地测量热敏电阻的阻值，滑动变阻器应选用___________（填“”或“”）。
（2）请用笔画线代替导线，将实物图（不含温控装置）连接成完整电路__________。
（3）某温度下微安表半偏时，电阻箱的读数为，该温度下热敏电阻的测量值为___________（结果保留到个位），该测量值___________（填“大于”或“小于”）真实值。
（4）多次实验后，学习小组绘制了如图乙所示的图像。由图像可知。该热敏电阻的阻值随温度的升高逐渐___________（填“增大”或“减小”）。
19．（2021·浙江·高考真题）小李在实验室测量一电阻Rx的阻值。
（1）因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图2所示，其读数___________A；将K掷到2，电压表和电流表的读数分别为，。由此可知应采用电流表___________（填“内”或“外”）接法。
（2）完成上述实验后，小李进一步尝试用其它方法进行实验：
①器材间连线如图3所示，请在虚线框中画出对应的电路图___________；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图3所示。则待测电阻___________。此方法___________（填“有”或“无”）明显的实验误差，其理由是___________。
20．（2021·广东·高考真题）某小组研究热敏电阻阻值随温度的变化规律。根据实验需要已选用了规格和量程合适的器材。
（1）先用多用电表预判热敏电阻阻值随温度的变化趋势。选择适当倍率的欧姆挡，将两表笔______，调节欧姆调零旋钮，使指针指向右边“”处。测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而__________。
（2）再按图连接好电路进行测量。
①闭合开关S前，将滑动变阻器的滑片滑到_______端（选填“a”或“b”）。
将温控室的温度设置为T，电阻箱调为某一阻值。闭合开关S，调节滑动变阻器，使电压表和电流表的指针偏转到某一位置。记录此时电压表和电流表的示数、T和。断开开关S。
再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S。反复调节和，使电压表和电流表的示数与上述记录的示数相同。记录此时电阻箱的阻值。断开开关S。
②实验中记录的阻值_____（选填“大于”、“小于”或“等于”）。此时热敏电阻阻值_____。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1． A1 60 100 无
2． af、fd、ce Ⅱ BD DB
3．
4． 变小 无 51.80
5． 大于 向上
6． 见解析 990
7． 2.48 40.5 较大
8． 见解析图 20 左 相等 2550 调节R1上的分压，尽可能使微安表接近满量程
9． R1 2520 D
10． 0~20 1.32（1.31~1.34） 1.1×10-6（0.90×10-6~1.3×10-6） 小于
11． 1.414 160
12． B
13． 减小 增大 控制变量法
14． 2.0 4.0 无
15． 2 AC 减小
16． N M 4 C
17． 6 A C 5.80 刚闭合开关时，灯丝温度较低，电阻较小，电流较大；随着灯丝温度升高，电阻逐渐增大，电流逐渐减小；当灯丝发热与散热平衡时，温度不变，电阻不变，电流保持不变
18． 3500 大于 减小
19． 0.34 见解析 外 5 有 电阻箱的最小分度与待测电阻比较接近（或其它合理解释）
20． 短接 减小 b 大于
