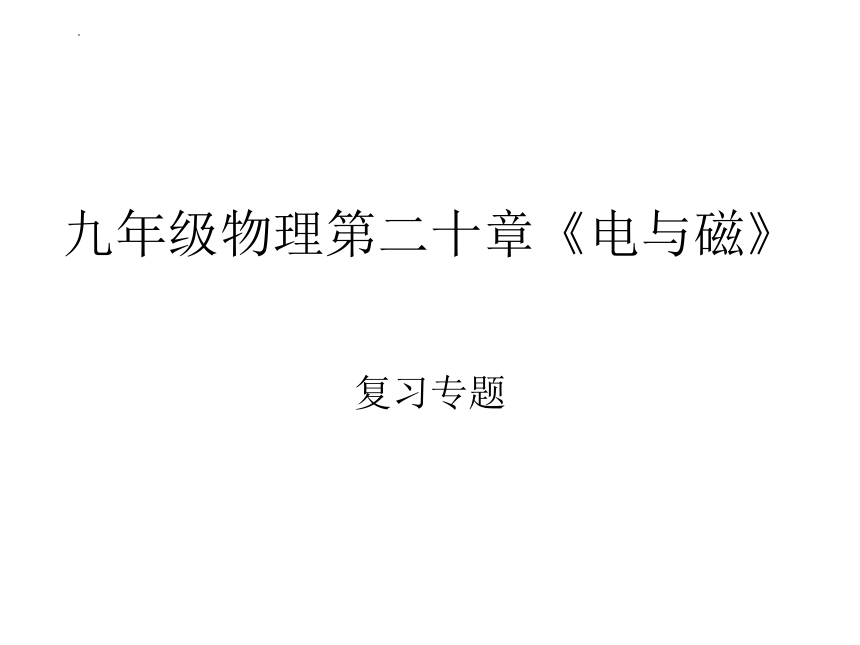

九年级物理第二十章《电与磁》
复习专题

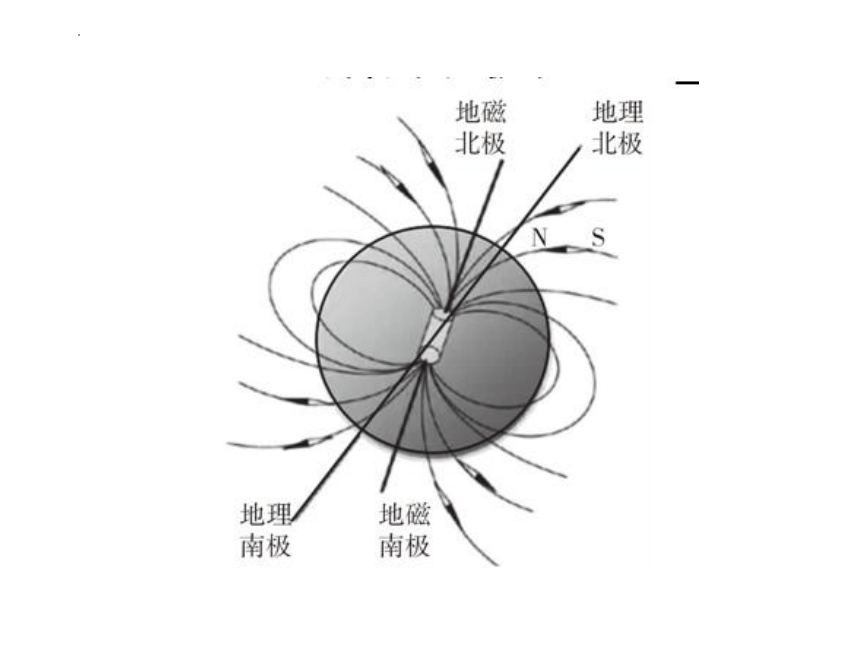

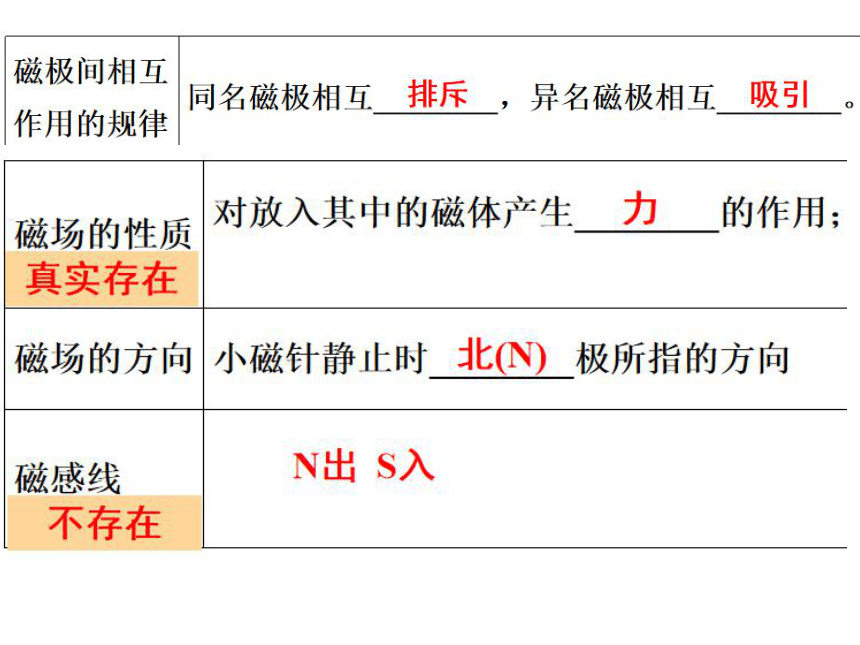

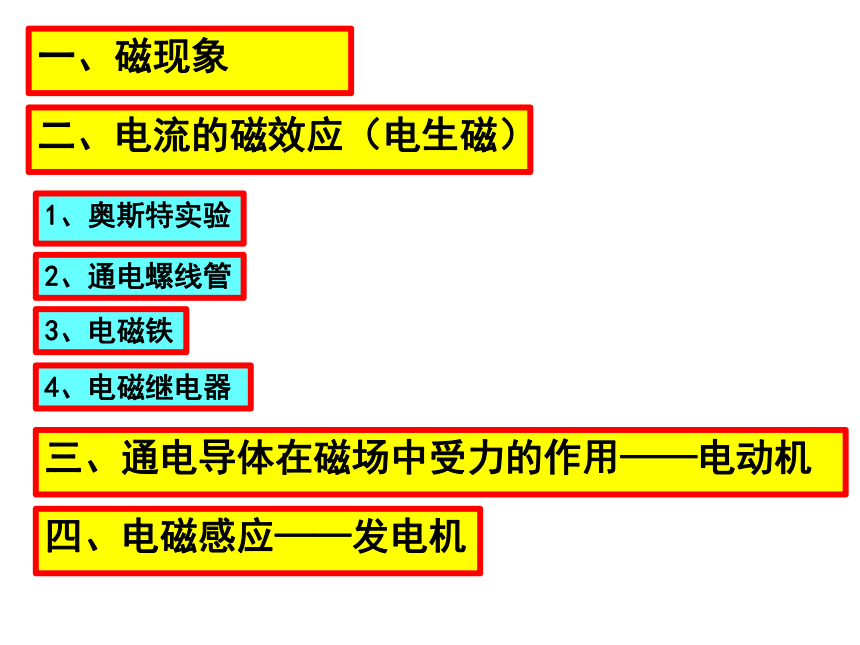

一、磁现象
二、电流的磁效应（电生磁）
1、奥斯特实验

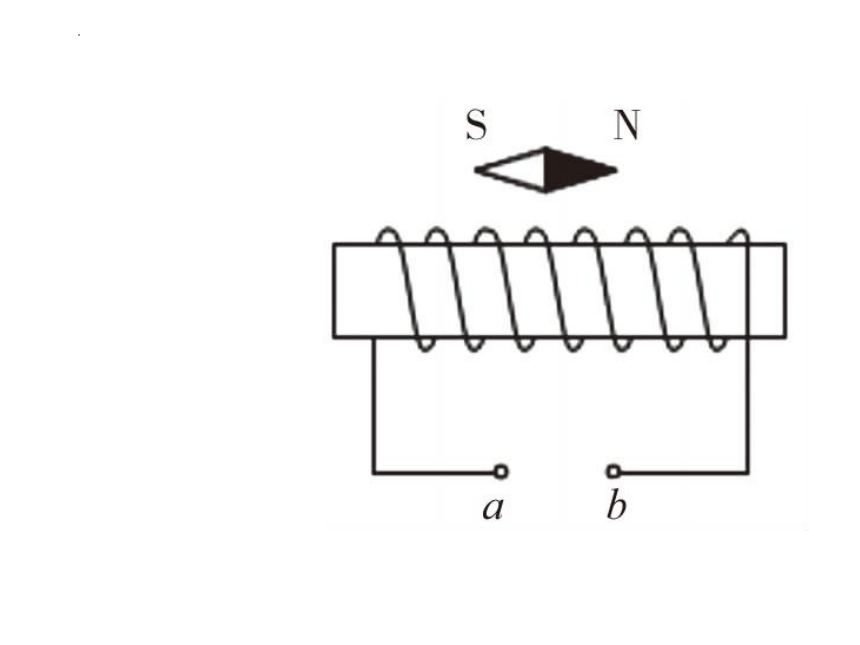

2、通电螺线管
3、电磁铁
4、电磁继电器
三、通电导体在磁场中受力的作用——电动机
四、电磁感应——发电机

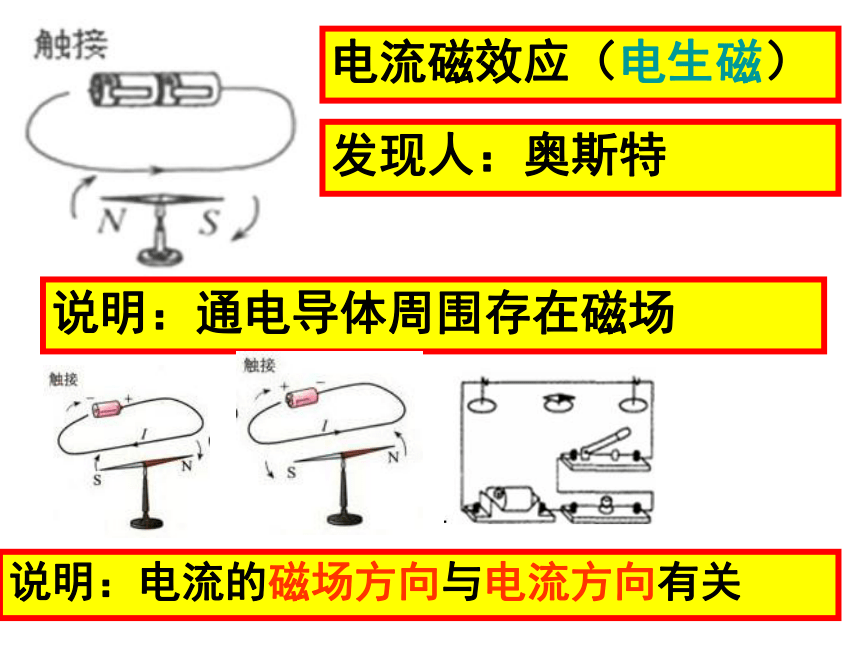

电流磁效应（电生磁）
发现人：奥斯特
说明：通电导体周围存在磁场
说明：电流的磁场方向与电流方向有关

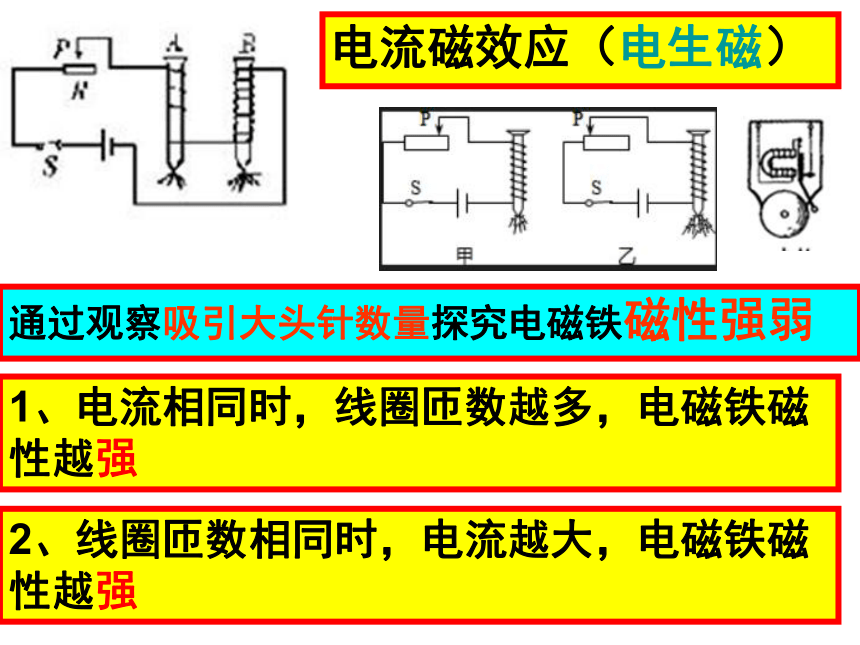

电流磁效应（电生磁）
通过观察吸引大头针数量探究电磁铁磁性强弱
1、电流相同时，线圈匝数越多，电磁铁磁性越强
2、线圈匝数相同时，电流越大，电磁铁磁性越强
知识点：
1、通电螺线管磁性强弱影响因素
2、电流方向、通电螺线管NS极、P向左移动，R、I、磁性强弱、指针偏转角度。
通电导体在磁场中受力的作用。
应用——电动机
电能——机械能
换向器——改变电流方向
扬声器
电磁感应（磁生电）
闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流
应用——发电机
机械能——电能
奥斯特实验
通电导体周围存在磁场
电流磁效应（电生磁）
电磁铁
电磁铁磁性强弱影响因素
电流磁效应（电生磁）
电动机原理
通电导体在磁场中受力的作用
不属于电流磁效应
发电机原理
闭合电路的部分导体切割磁感线，产生感应电流
电磁感应现象（磁生电）
1、原理
2、应用
3、能量转化
4、换向器作用
5、原理
6、原理
1、谁发现的什么实验
2、概念（3个条件,1个结果）
3、应用
4、能量转化
1、右图是（ ）实验，对比甲乙，结论（ ）对比甲丙，结论（ ）
2（1）通电螺线管磁性强弱影响因素（3点）
（2）电磁铁磁性方向与什么有关（2点）
3、通过观察（ ）判断磁性（ ），
对比ab，结论（ ）
对比c，结论（ ）
4、电磁铁上电流向（ ），上端为（ ）极，与上方磁体（ ），P向右移，R（）I（ ），磁性（ ），弹簧（ ）
1、通电导体周围存在磁场
2、观察吸引大头针的数量探究电磁铁磁性强弱说明其他条件一定时，电流越大，电磁铁磁性越强
4、发电机，增大电流：增强磁场，加快线圈转速，线圈匝数增多
5、换向器，线圈转向改变：改变电流方向；改变磁场方向
3、原理通电导体在磁场中受力的作用，发明了电动机
1、说明（ ）
2、观察（ ）探究（ ）说明（ ）
3、原理（ ）发明了（ ）
4、右图是（ ）增大电流的3种方法
5、利用（ ）改变电流方向
改变转动方向的2种方法
