2021-2022学年九年级物理上学期欧姆定律练习题教科版（word版无答案）

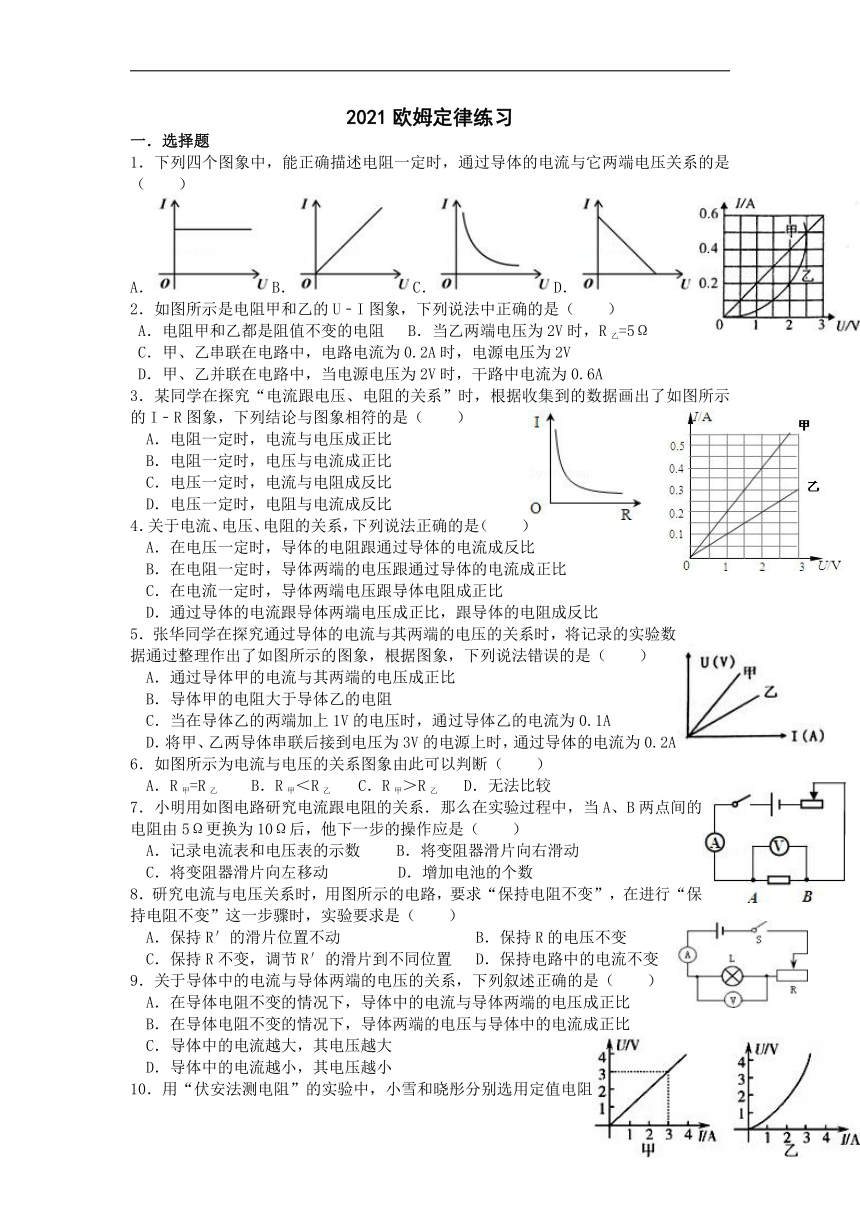

2021欧姆定律练习
一．选择题
1．下列四个图象中，能正确描述电阻一定时，通过导体的电流与它两端电压关系的是（　　）
A．B．C．D．
2．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（　　）
A．电阻甲和乙都是阻值不变的电阻 B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，干路中电流为0.6A
3．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I﹣R图象，下列结论与图象相符的是（　　）
A．电阻一定时，电流与电压成正比
B．电阻一定时，电压与电流成正比
C．电压一定时，电流与电阻成反比
D．电压一定时，电阻与电流成反比
4．关于电流、电压、电阻的关系，下列说法正确的是（　　）
A．在电压一定时，导体的电阻跟通过导体的电流成反比
B．在电阻一定时，导体两端的电压跟通过导体的电流成正比
C．在电流一定时，导体两端电压跟导体电阻成正比
D．通过导体的电流跟导体两端电压成正比，跟导体的电阻成反比
5．张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A．通过导体甲的电流与其两端的电压成正比
B．导体甲的电阻大于导体乙的电阻
C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
D．将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
6．如图所示为电流与电压的关系图象由此可以判断（　　）
A．R甲=R乙 B．R甲＜R乙 C．R甲＞R乙 D．无法比较
7．小明用如图电路研究电流跟电阻的关系．那么在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作应是（　　）
A．记录电流表和电压表的示数 B．将变阻器滑片向右滑动
C．将变阻器滑片向左移动 D．增加电池的个数
8．研究电流与电压关系时，用图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（　　）
A．保持R′的滑片位置不动 B．保持R的电压不变
C．保持R不变，调节R′的滑片到不同位置 D．保持电路中的电流不变
9．关于导体中的电流与导体两端的电压的关系，下列叙述正确的是（　　）
A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比
B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比
C．导体中的电流越大，其电压越大
D．导体中的电流越小，其电压越小

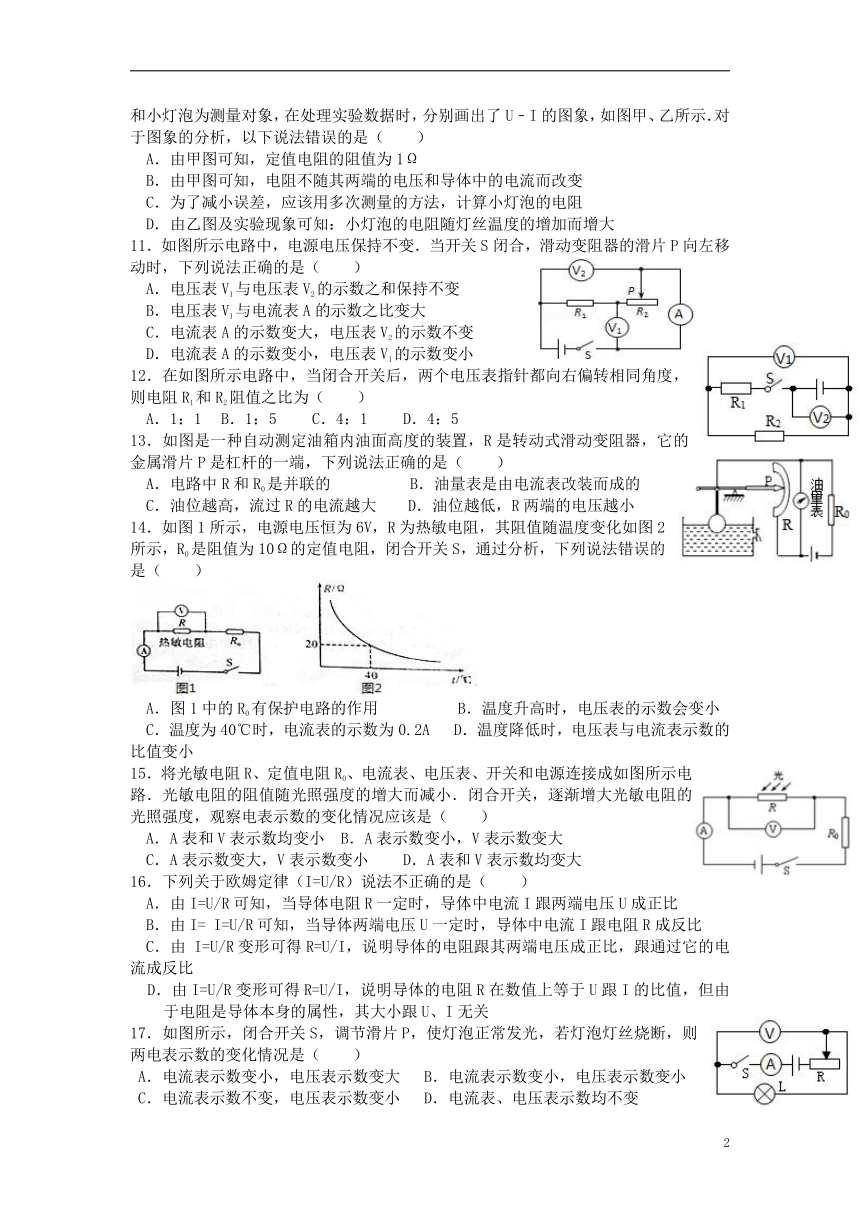

10．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示．对于图象的分析，以下说法错误的是（　　）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
D．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
11．如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V1与电流表A的示数之比变大
C．电流表A的示数变大，电压表V2的示数不变
D．电流表A的示数变小，电压表V1的示数变小
12．在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（　　）
A．1：1 B．1：5 C．4：1 D．4：5
13．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）
A．电路中R和R0是并联的 B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大 D．油位越低，R两端的电压越小
14．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（　　）
A．图1中的R0有保护电路的作用 B．温度升高时，电压表的示数会变小
C．温度为40℃时，电流表的示数为0.2A D．温度降低时，电压表与电流表示数的比值变小
15．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　）
A．A表和V表示数均变小 B．A表示数变小，V表示数变大
C．A表示数变大，V表示数变小 D．A表和V表示数均变大
16．下列关于欧姆定律（I=U/R）说法不正确的是（　　）
A．由I=U/R可知，当导体电阻R一定时，导体中电流I跟两端电压U成正比
B．由I= I=U/R可知，当导体两端电压U一定时，导体中电流I跟电阻R成反比
C．由 I=U/R变形可得R=U/I，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比
D．由I=U/R变形可得R=U/I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻是导体本身的属性，其大小跟U、I无关
17．如图所示，闭合开关S，调节滑片P，使灯泡正常发光，若灯泡灯丝烧断，则两电表示数的变化情况是（　　）
A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数变小
C．电流表示数不变，电压表示数变小 D．电流表、电压表示数均不变
18．酒精测试仪可检测驾驶员是否酒后驾车，如图是它的原理图．酒精气体传感器的电阻与酒精气体的浓度成反比，如果测试到的酒精气体浓度越大，那么（　　）
A．传感器的电阻越大 B．通过传感器的电流越小
C．传感器两端的电压越大 D．电压表的示数越大
19．一段导体接在电源电压为8V的电路中，通过导体的电流为0.4A．若将这段导体接在电压为2V的电源上，这段导体的电阻为（　　）
A．10Ω B．20Ω C．40Ω D．80Ω
二．填空题（共14小题）
20．导体两端电压为12V时，通过它的电流是0.5A，导体的电阻为　 　Ω．如果电压增大到24V，导体中的电流为　 　A，导体的电阻为　 　Ω．当电压减小到零，导体的电阻为　 　Ω．
21．在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为　 　V，通过R1的电流是　 　A．
22．有两个电阻R1=10Ω，R2=20Ω，将它们串联后接入电源电压为6V的电路中，这时电路在总电阻是　 　Ω，通过R1的电流是　 　A．
23．如图是关于电阻A、B的I﹣U图象．由图可知，电阻值较大的是电阻　 　（填“A”或“B”）．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是　 　A，此时电路总电阻值是　 　Ω．
24．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=　 　．电阻之比R1：R2=　 　．
25．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是　 　，电流之比是　 　．
26．如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度　 　（填“变亮”、“变暗”或“不变”），电流表的示数为I2，若I1：I2=2：3，则RL：R=　 　．
27．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示．则可判断电源电压是　　V，变阻器的最大阻值是　 Ω．
28．如图所示，定值电阻R1=5Ω，定值电阻R2=10Ω，当开关S、S1均闭合时，两电压表示数之比U1：U2=　 　．若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1：I2=　 　．
29．导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示．则由图可知导体A的电阻为　 　Ω；如果将A和B并联后接在电压为1.0V的电源两端，则通过A和B的总电流为　 　A．
30．如图所示电路，电源电压恒定，R1=20Ω，R2=l0Ω，当Sl闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为　 V；当S2闭合，S1、S3断开时，电流表示数为　 　A；当S1、S3闭合，S2断开时，电流表示数为　 　A．
三．实验探究题
31．小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4V不变．
（1）请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）．
（2）开关闭合前，滑动变阻器的滑片P应置于　 　端（选填“A”或“B”）．
（3）在实验过程中，当把电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应　 　．（选填“变大”、“变小”或“不变”）
（4）某次实验时电流表的示数如图乙所示，则电流表示数为　 　A，此时R的阻值为　 　Ω．
32．小峰同学在做“用伏安法测量定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，用笔画线代替导线，将图乙未连接好的电路连接完整．
（2）实验前，为保护电路，滑动变阻器的滑片应置于　 　（选填“A”或“B”）端．
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是　 　（填字母）．
A．滑动变阻器断路 B．定值电阻R断路 C．定值电阻R短路
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙所示，则通过定值电阻R的电是　 　A，它的阻值是　 　Ω．
（5）实验中需要移动滑动变阻器的滑片多次测量，其目的是　 　．
四．计算题
33．如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数 I；（2）电源两端的电压 U．
34．小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：（1）电源电压；（2）电阻Rx的阻值．
