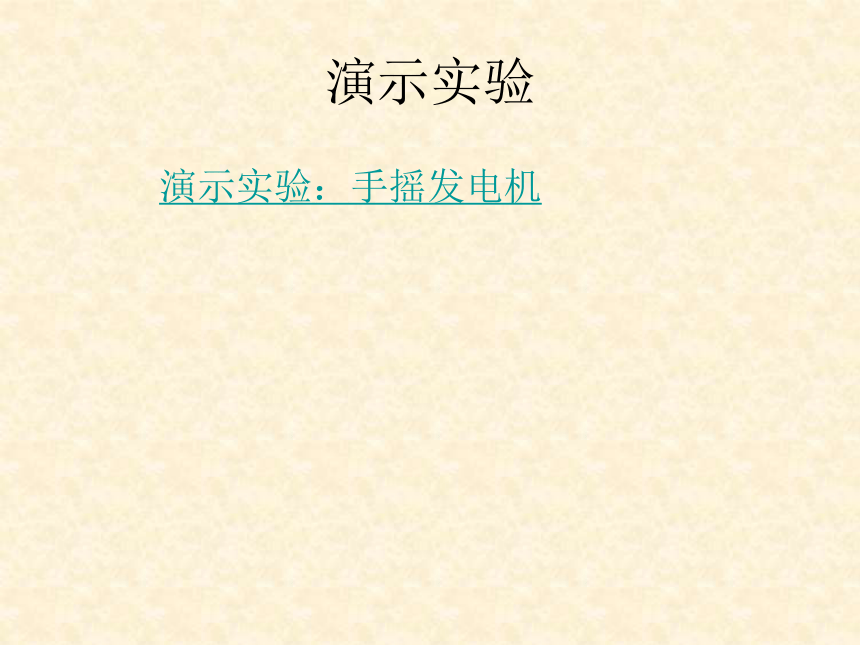

课件32张PPT。演示实验：手摇发电机演示实验第五章 交变电流§1.交变电流

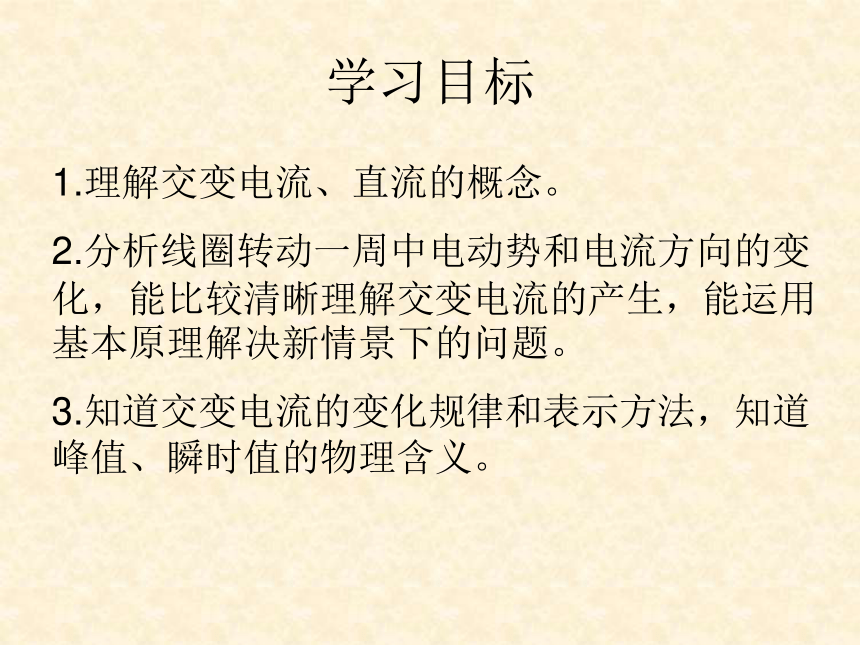

1.理解交变电流、直流的概念。
2.分析线圈转动一周中电动势和电流方向的变化，能比较清晰理解交变电流的产生，能运用基本原理解决新情景下的问题。

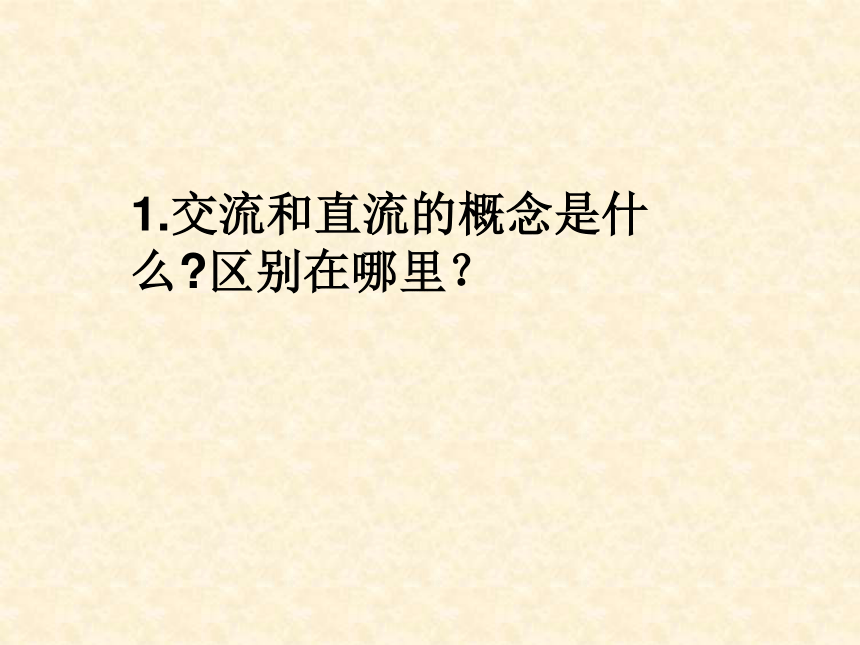

3.知道交变电流的变化规律和表示方法，知道峰值、瞬时值的物理含义。学习目标1.交流和直流的概念是什么?区别在哪里？

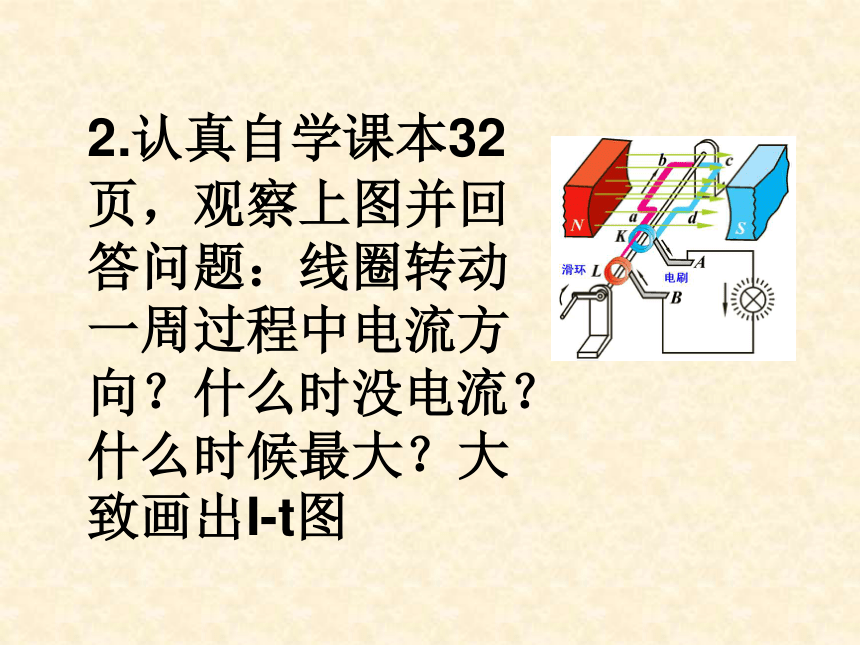

2.认真自学课本32页，观察上图并回答问题：线圈转动一周过程中电流方向？什么时没电流？什么时候最大？大致画出I-t图。
3.试着写出线圈一般位置时的电动势瞬时表达式。能否通过磁通量的导数求解？（注意画俯视图）
4.试着根据公式推导交变电流的最大值。

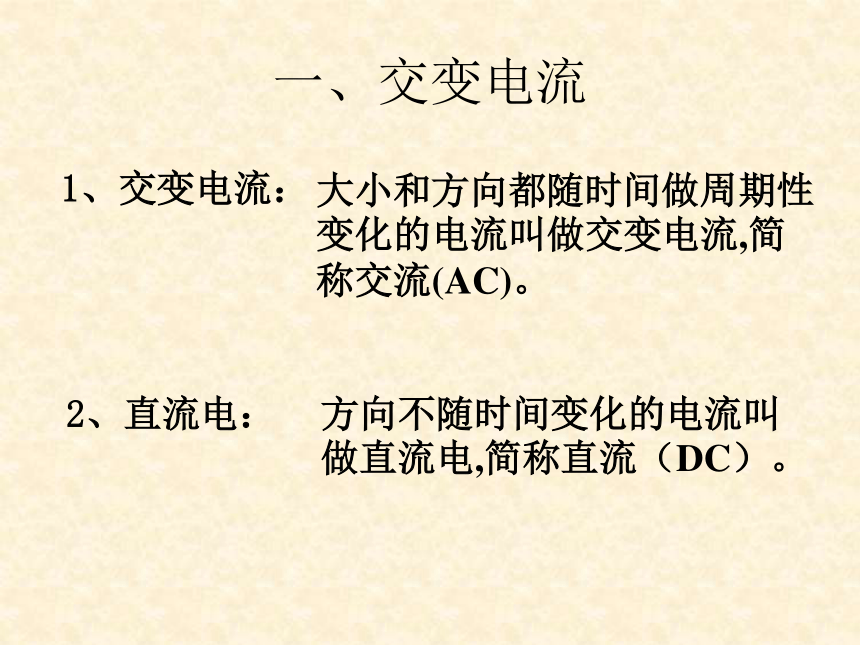

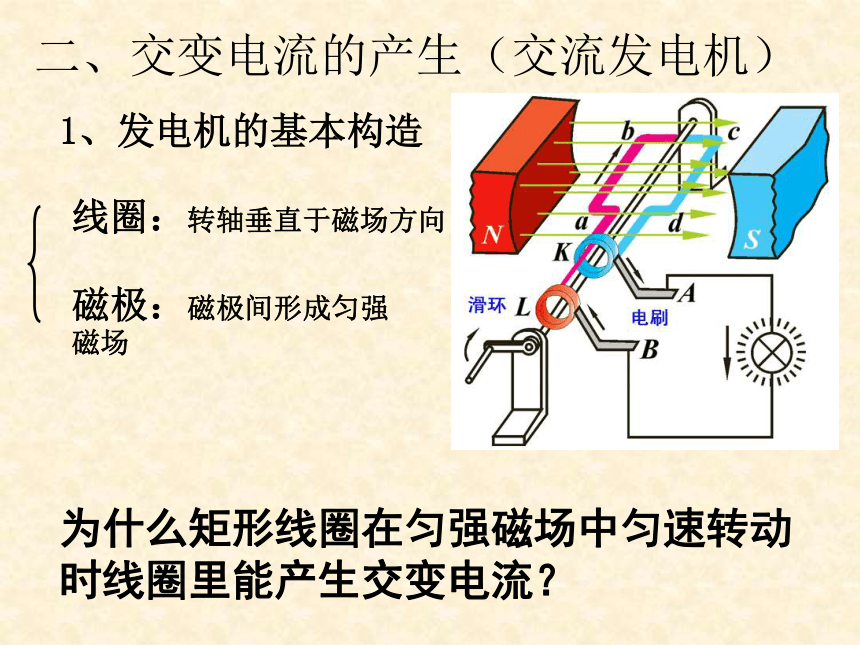

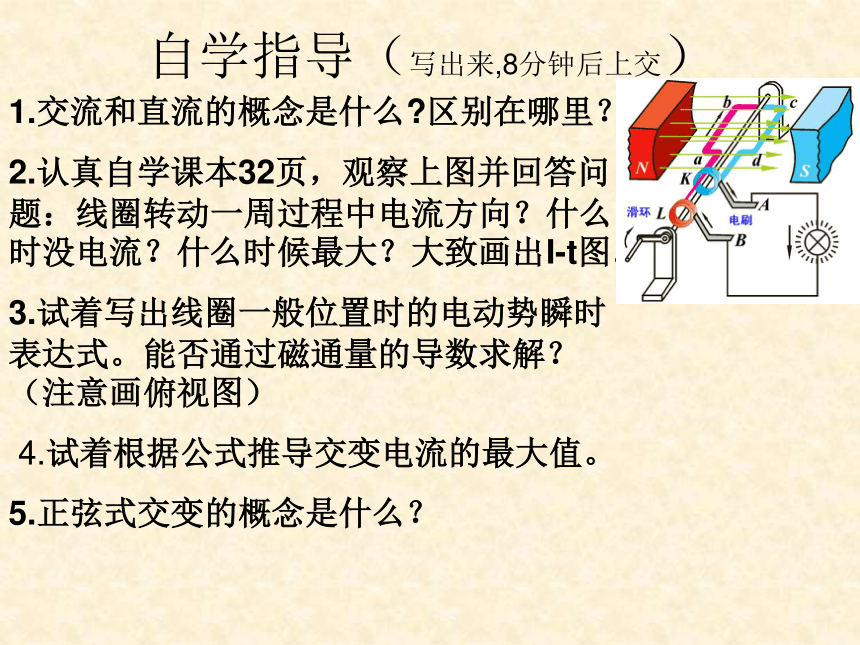

5.正弦式交变的概念是什么？自学指导（写出来,8分钟后上交）1.交流和直流的概念是什么?区别在哪里？1、交变电流：大小和方向都随时间做周期性变化的电流叫做交变电流,简称交流(AC)。2、直流电：方向不随时间变化的电流叫做直流电,简称直流（DC）。一、交变电流2.认真自学课本32页，观察上图并回答问题：线圈转动一周过程中电流方向？什么时没电流？什么时候最大？大致画出I-t图1、发电机的基本构造为什么矩形线圈在匀强磁场中匀速转动时线圈里能产生交变电流？ 二、交变电流的产生（交流发电机）ABCD——线圈（切割磁感线）K、L——圆环E 、 F——电刷｝使线圈在转动时保

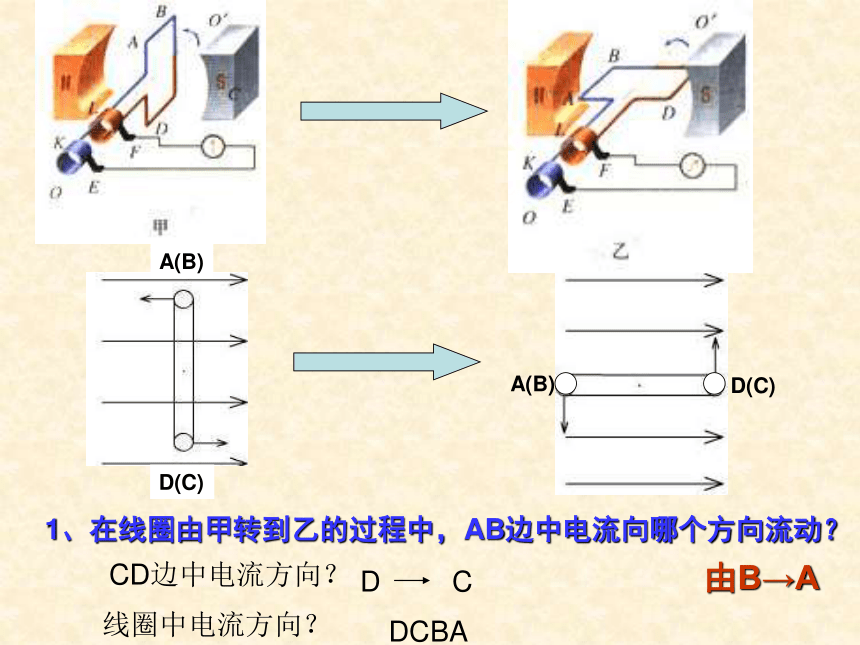

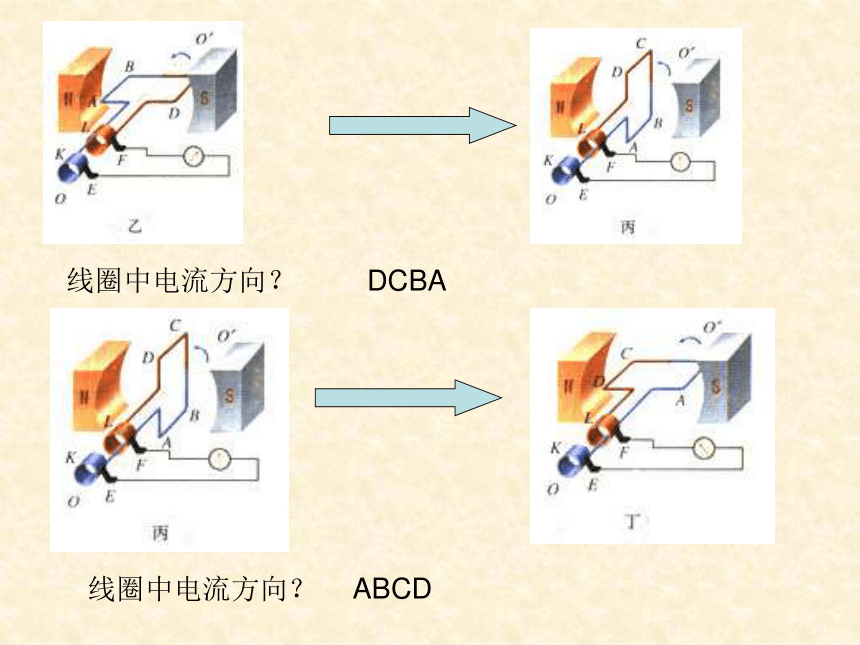

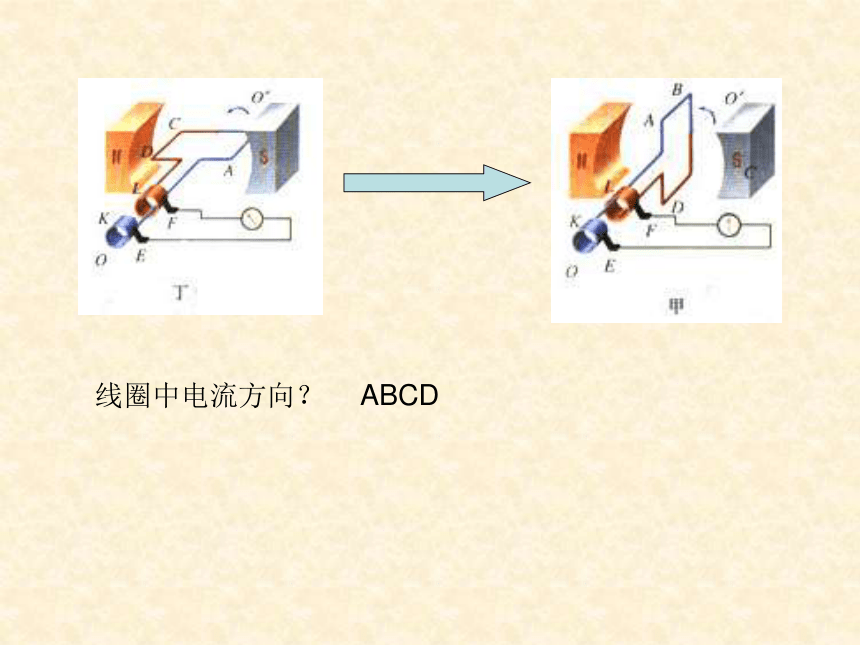

持与外电路的连接交变电流产生示意图线圈转动一周过程中电流方向？什么时没电流？什么时候最大？1、在线圈由甲转到乙的过程中，AB边中电流向哪个方向流动？由B→A CD边中电流方向？D C线圈中电流方向？DCBA线圈中电流方向？DCBA线圈中电流方向？ABCD线圈中电流方向？ABCD3、当线圈转到什么位置时线圈中没有电流？转到什么
位置时线圈中电流最大？ 线圈转到甲、丙位置时线圈中没有电流；
转到乙、丁位置时线圈中电流最大！ 在线圈的转动过程中，穿过线圈的磁通量、线圈中的感应电动势、感应电流有什么特点？线圈经过甲、丙位置时，电流方向发生改变。①线圈经过中性面时，感应电动势为零，感应电流为零。②线圈每经过中性面一次，交流电方向改变一次，线圈每转动一周（交流电的一个周期） ，两次经过中性面，交流电的方向改变两次。中性面与磁感线垂直的平面3.试着写出线圈一般位置时的电动势瞬时表达式。能否通过磁通量的导数求解？（注意画俯视图） 设线圈平面从中性面开始转动，角速度是ω．经过时间t，AB、CD宽L1，AD、BC长L2 ，磁感应强度是B.中性面线圈与中性面的夹角是多少？AB边的速度多大？AB边速度方向与磁场方向夹角是多大？AB边中的感应电动势多大？线圈中的感应电动势多大？5.正弦式交变电流
以线圈经过中性面开始计时，在时刻t线圈中的感应电动势（AB和CD边切割磁感线 ）？所以令则有 为电动势在时刻t的瞬时值，
为电动势的最大值（峰值）．=NBωS若为N匝线圈三、交变电流变化规律eEm1、矩形线圈在匀强磁场中绕垂直于磁场的转轴匀速转动时，所产
生的交变电流按照正弦函数的规律变化——正弦式交流电正弦式交流电的产生的描述2、Em匀速转动过程中能产生电动势的最大值——峰值，
ω为线圈转动的角速度3、此表达形式仅在从中性面开始计时的情况下成立e为瞬时值4、若该线圈给外电阻R供电，设线圈本身电阻为r，由闭合电路欧姆定律R两端的电压为交流电的图像 (1)正弦交流电(2)示波器中的锯齿波扫描电压(3)电子计算机中的矩形脉冲(4)激光通信中的尖脉冲四、交变电流种类 交流发电机
发电机的基本组成?
发电机的基本种类?
交流发电机简介（1）发电机的基本组成：
①用来产生感应电动势的线圈（叫电枢）
②用来产生磁场的磁极
（2）发电机的基本种类
①旋转电枢式发电机（电枢动磁极不动）
②旋转磁极式发电机（磁极动电枢不动）
无论哪种发电机，转动的部分叫转子，不动的部分叫定子
1、交变电流：大小和方向都随时间作周期性变化的电流。3、交变电流的变化规律：
（1）方向变化规律-------线圈平面每经过中性面一次，感应电流的方向就改变一次；线圈转动一周，感应电流的方向改变两次。 （2）大小变化规律-------按正弦规律变化：
e=Emsinωt Em=NBSω叫电动势的最大值
i=Imsinωt Im=Em/R叫电流的最大值
u=Umsinωt Um=ImR叫电压的最大值 2、矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动小结（1）线圈与磁感线垂直时①感应电动势_____,磁通量_____。②是电流方向_________的位置。（2）当线圈与磁感线平行时：感应电动势_____，磁通量_____。（3）线圈连续匀速转动的过程中：电流的大小和方向都做______变化。理解:最小最大最大最小发生变化周期性下列表示交变电流的有（ ）例1CE课堂练习2 一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势随时间的变化规律如图所示，下面说法中正确的是( )：
T1时刻通过线圈的磁通量为零；
T2时刻通过线圈的磁通量的绝对值最大；
T3时刻通过线圈的磁通量变化率的绝对值最大；
每当e变换方向时，通过线圈的磁通量的绝对值都为最大。 答案： D练习 一台发电机在产生正弦式电流。如果发电机电动势的峰值为
Em=400V，线圈匀速转动的角速度为ω=314rad/s，试写出电动
势瞬时值的表达式。如果这个发电机的外电路只有电阻元件，总
电阻为2000Ω，电路中电流的峰值是多少？写出电流瞬时值的表
达式。e=EmsinWt=400sin314t解：电动势瞬时值的表达式为：电流峰值为：Im=Em/R=400÷2000=0.2A电流瞬时值的表达式为：i=ImsinWt=2sin314t作业：整理笔记，完成课后作业
