5.3实验：研究平抛运动
文档属性
| 名称 | 5.3实验：研究平抛运动 |  | |
| 格式 | zip | ||
| 文件大小 | 225.8KB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 人教版（新课程标准） | ||
| 科目 | 物理 | ||
| 更新时间 | 2013-05-31 16:42:25 | ||
图片预览
文档简介

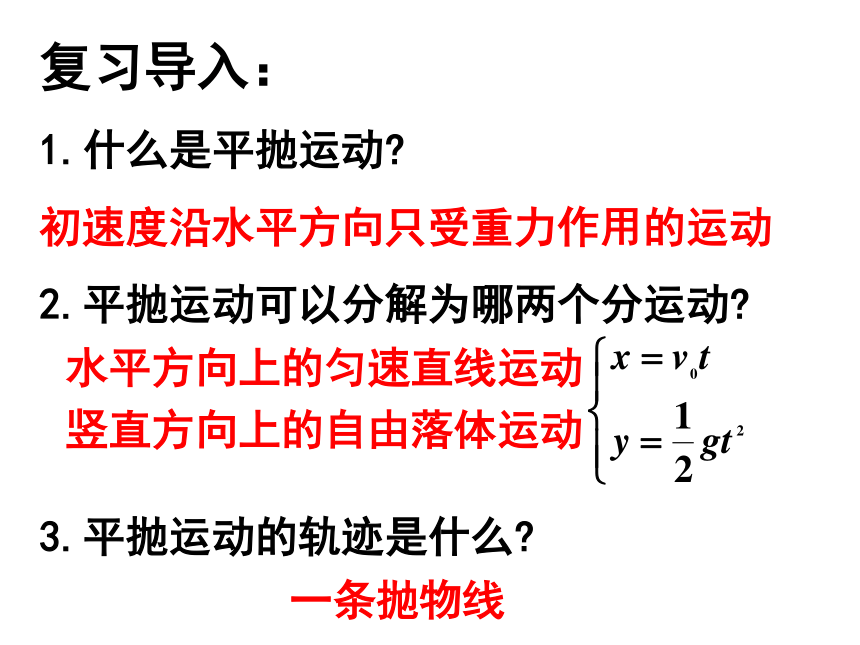

课件24张PPT。5.3实验：研究平抛运动复习导入：
1.什么是平抛运动?
初速度沿水平方向只受重力作用的运动
2.平抛运动可以分解为哪两个分运动?
3.平抛运动的轨迹是什么? 水平方向上的匀速直线运动

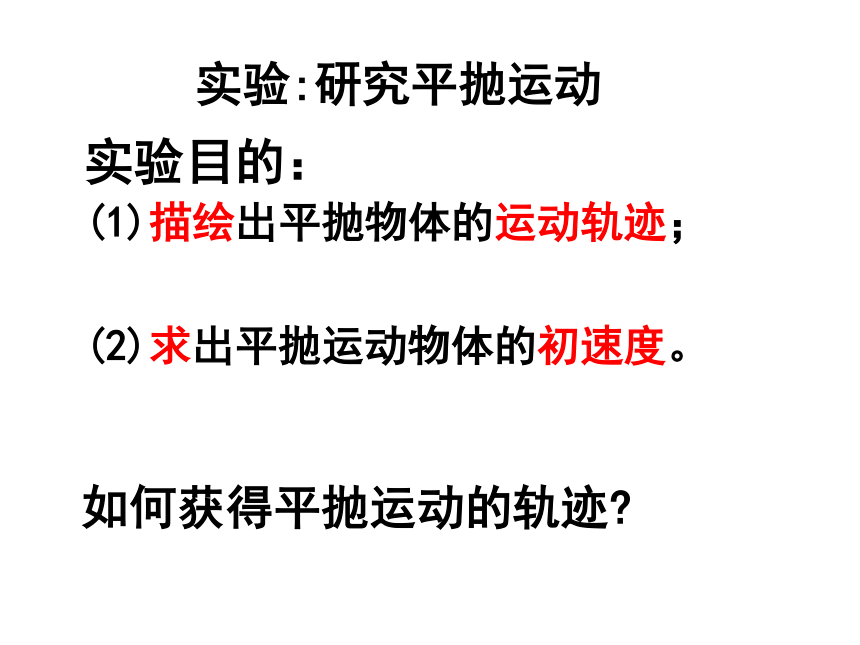

竖直方向上的自由落体运动一条抛物线实验目的：(1)描绘出平抛物体的运动轨迹；

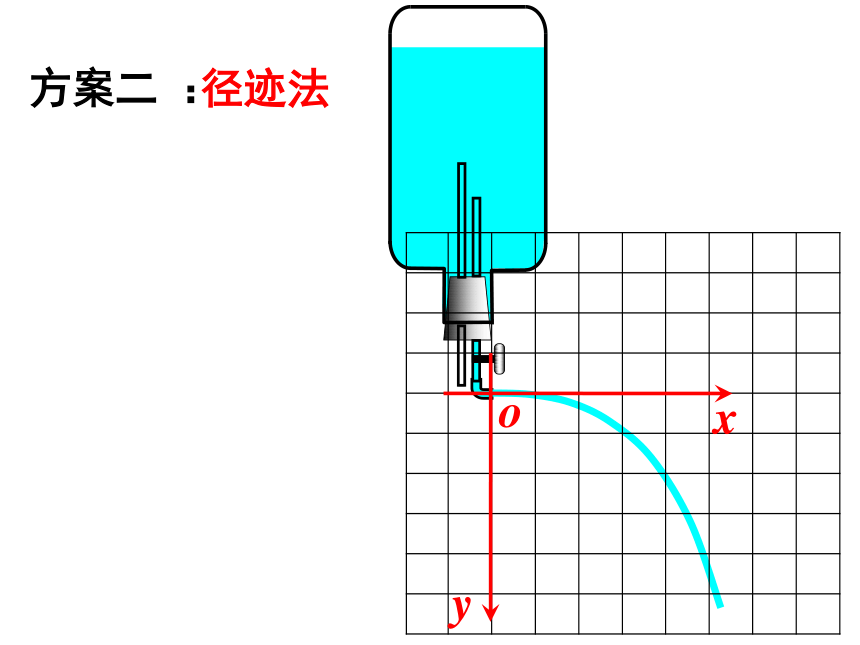

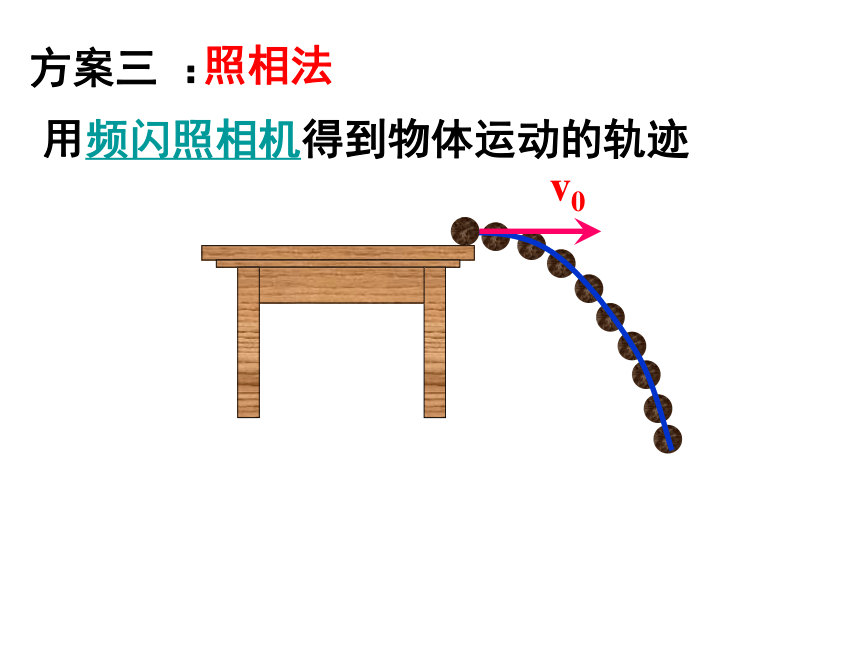

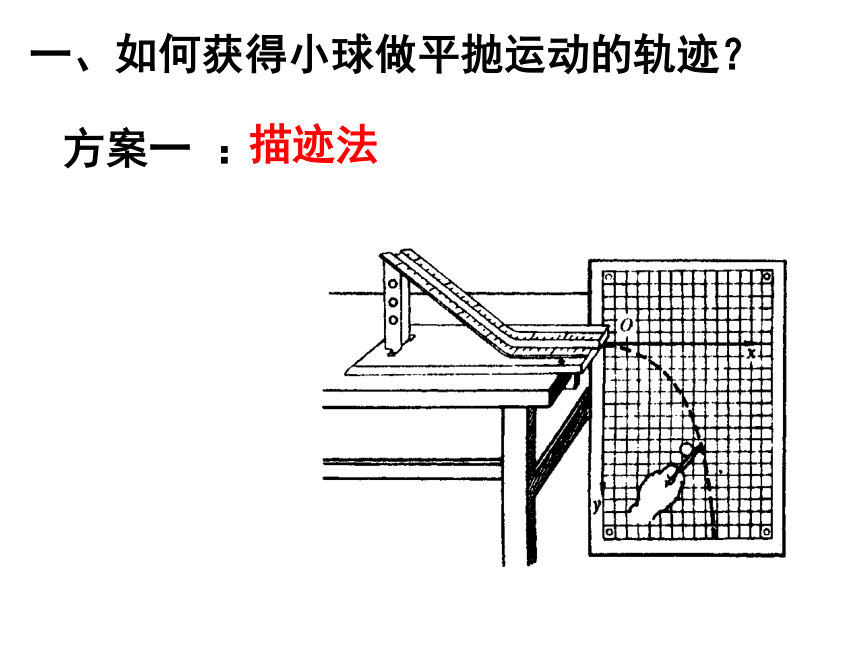

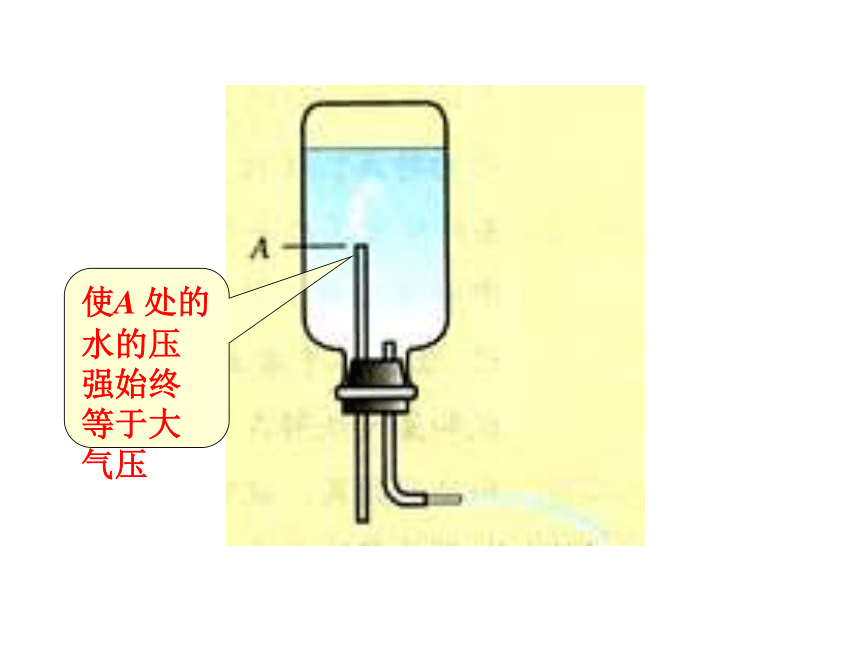

(2)求出平抛运动物体的初速度。实验:研究平抛运动如何获得平抛运动的轨迹?一、如何获得小球做平抛运动的轨迹？方案一 ：描迹法方案二 ：径迹法oxy使A 处的水的压强始终等于大气压方案三 ：用频闪照相机得到物体运动的轨迹照相法二、怎样得到平抛运动的轨迹?

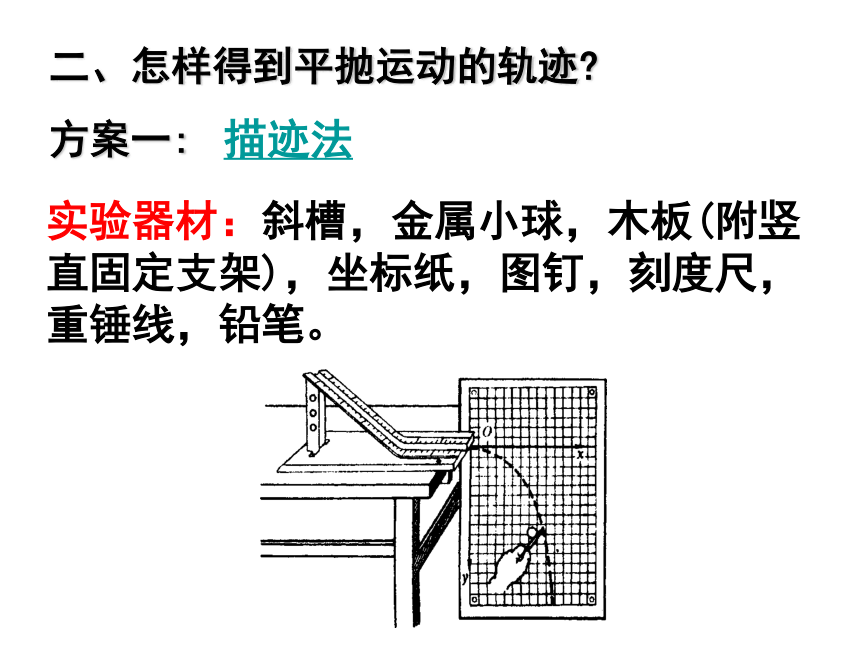

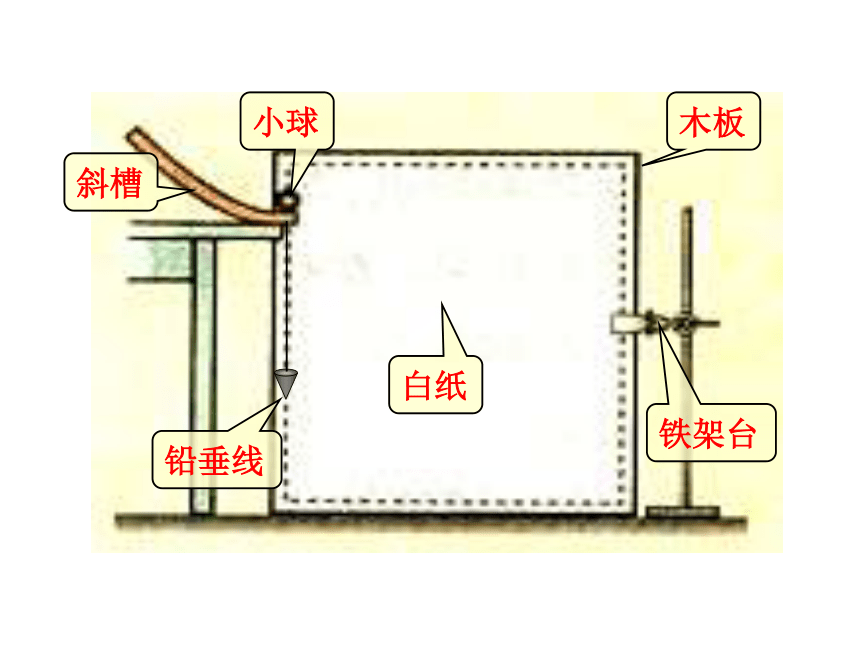

方案一:实验器材：斜槽，金属小球，木板(附竖直固定支架)，坐标纸，图钉，刻度尺，重锤线，铅笔。描迹法铁架台斜槽木板白纸小球铅垂线1、安装调整斜槽：用图钉把白纸钉在竖直板上，在木板的左上角固定斜槽，并使其末端的切线保持水平。实验步骤:2、调整木板：用悬挂在槽口的重锤线把木板调整到竖直方向、并使木板平面与小球下落的竖直面平行且靠近,固定好木板。3、确定坐标原点O：把小球放在槽口处，用铅笔记下球在槽口时球心在白纸上的水平投影点O，O即为坐标原点。4．描绘运动轨迹：在木板的平面上用手按住卡片，使卡片上有孔的一面保持水平，调整卡片的位置，使从槽上滚下的小球正好穿过卡片的孔，而不擦碰孔的边缘。 用铅笔在卡片缺口处的白纸上点个黑点，这就在白纸上记下了小球穿过孔时球心所对应的位置。 保证小球每次从斜槽上的同一位置由静止开始滑下，用同样的方法，可找出小球平抛轨迹上的一系列位置。5、计算初速度：取下白纸，以O点为原点画出竖直向下的y轴和水平向右的x轴，用平滑的曲线把这些位置连接起来即得小球做平抛运动的轨迹。 用公式x＝v0t和y＝gt2/2计算出小球的初速度v0，最后计算出v0的平均值。 在曲线上选取A、B、C、D、E、F六个不同的点，用刻度尺和三角板测出它们的坐标x和y。(1)保证斜槽末端的切线必须水平。
(2)木板平面竖直且平行于小球平抛的轨道平面，并使小球的运动靠近木板但不接触。
(3)坐标原点不在斜槽口的末端，应在槽口上方小球球心处
实验注意事项: OO′(4)小球应在同一位置无初速自由释放；释放的高度要适当，使小球以合适的水平初速度抛出，其轨迹在坐标纸的左上角到右下角间分布，从而减小测量误差；
(5)实验过程中木板不能动
(6)要在平抛轨道上选取距O点远些的点来计算球的初速度，这样可使结果的误差较小。实验注意事项: 如何检验斜槽末端部分是否水平 ？若将小球放在斜槽末端水平轨道的任何位置，小球都不滚动，则可以认为斜槽末端水平 讨论1:调节木板，使重锤的吊线与平板的边线平行、与平板面平行；使小球平抛的轨道平面与板面平行 怎么判断木板面是否竖直?讨论2:怎么确定坐标原点o，建立直角坐标系?把小球放在槽口末端处，用铅笔记下这时球的球心在坐标纸板上的水平投影点o，即为坐标原点(不是槽口端点)；再利用重锤线确定y轴方向和与之垂直的x轴方向。讨论3:三、如何判断平抛运动的轨迹是不是抛物线？ 假设轨迹是一条抛物线，则轨迹上各点应满足y=ax2 。测出轨迹上某点的坐标(x、y)，带入y=ax2中求出a，就可知道代表这个轨迹的可能关系式；再测几个点的坐标代入验证。四、怎样计算平抛物体的初速度？ 水平方向上的匀速直线运动
竖直方向上的自由落体运动平抛运动的两个分运动为：v0== x测出轨迹上某一点的坐标(x、y)代入可求出v01、在“研究平抛物体的运动”实验时，已备有下列器材：白纸、图钉、平板、铅笔、弧形斜槽、小球、刻度尺、铁架台，还需要下列器材器材中的：[??? ]
A、秒表 B、天平
C、重锤线 D、测力计 C 五、跟踪训练2、在做“研究平抛运动”的实验时，让小球多次沿同一轨道运动，通过描点法画出小球做平抛运动的轨迹，为了能较准确地描绘运动轨迹，下面列出了一些操作要求，将你认为正确的选项前面的字母填在横线上：＿＿＿＿＿＿＿＿＿。
A．通过调节使斜槽的末端保持水平
B．每次释放小球的位置必须不同
C．每次必须由静止释放小球
D．记录小球位置用的木条(或凹槽)每次必须严格地等距离下降
E．小球运动时不应与木板上的白纸(或方格纸)相触
F．将球的位置记录在纸上后，取下纸，用直尺将点连成折线 A C E3、在研究平抛运动的实验中，让小球多次从斜槽上滚下，在白纸上依次记下小球的位置，某甲和某乙得到的记录纸分别如图所示，从图中明显看出甲的实验错误是 ___________________.
乙的实验错误是
_________________________. 槽底不水平 每次释放小球的高度不同4、在研究平抛物体运动的实验中，用一张印有小方格的纸记录轨迹，小方格的边长L=2.5cm。若小球在平抛运动途中的几个位置如图中的a、b、c、d所示，则小球平抛的初速度的计算式为v0=________（用L、g表示），其值是________。●●●●abcd1m/s
