第6节光的反射和折射（第二课时探究凸透镜成像）

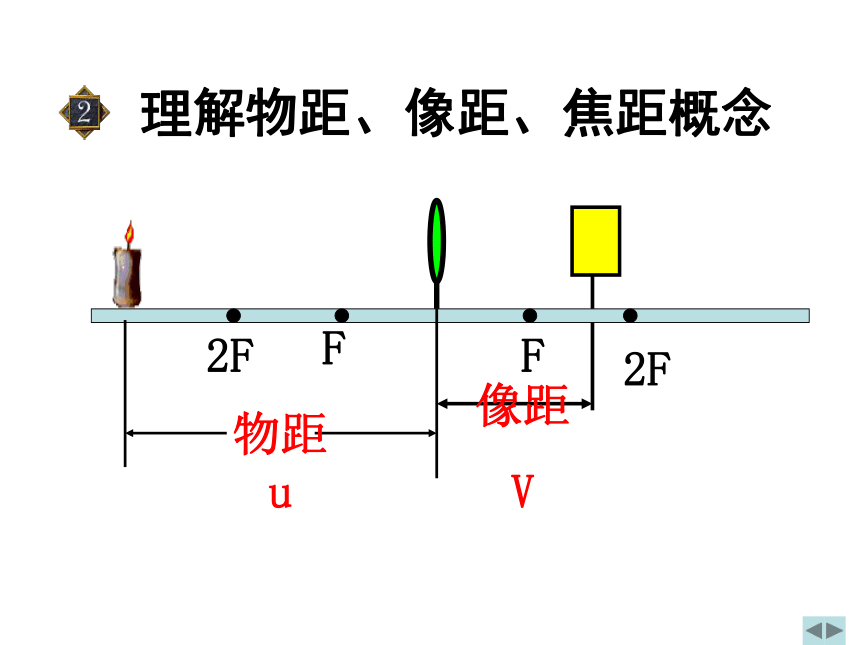

课件19张PPT。探究凸透镜成像规律 理解物距、像距、焦距概念FF2F2F物距u像距

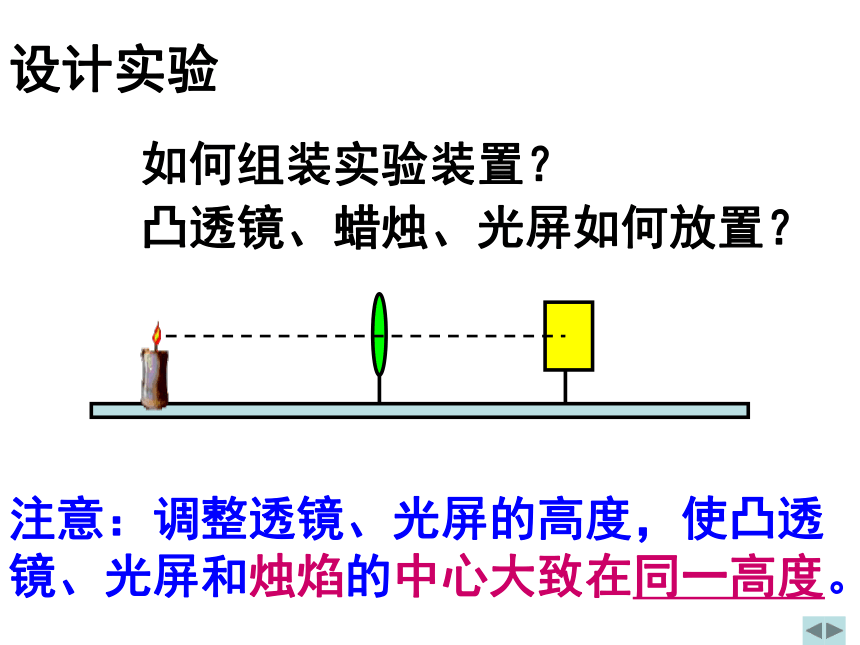

V设计实验 如何组装实验装置？

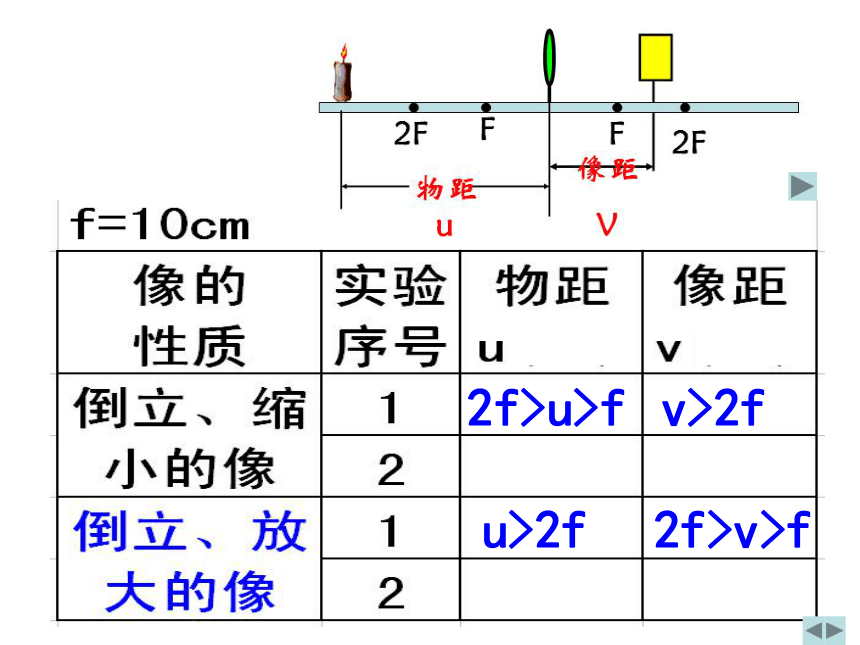

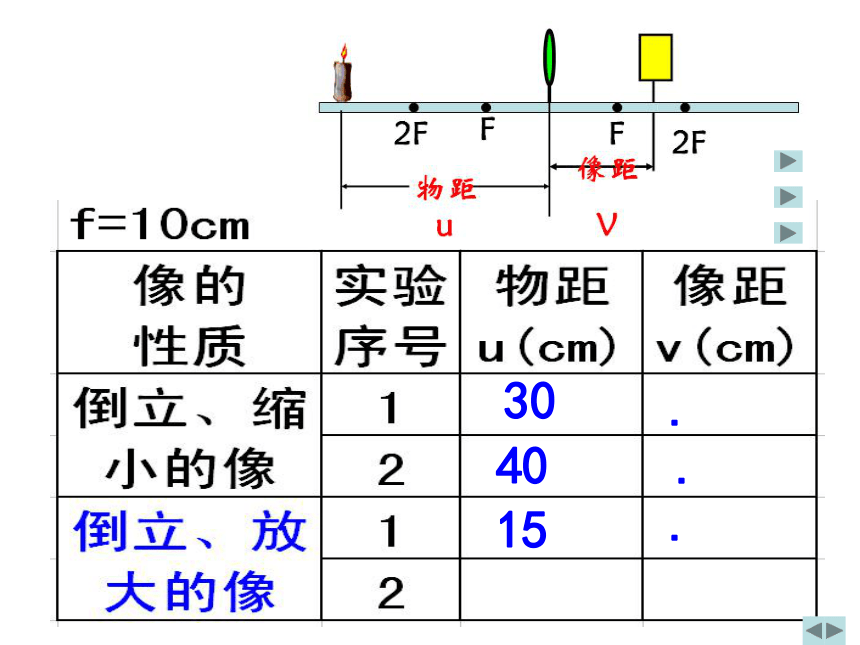

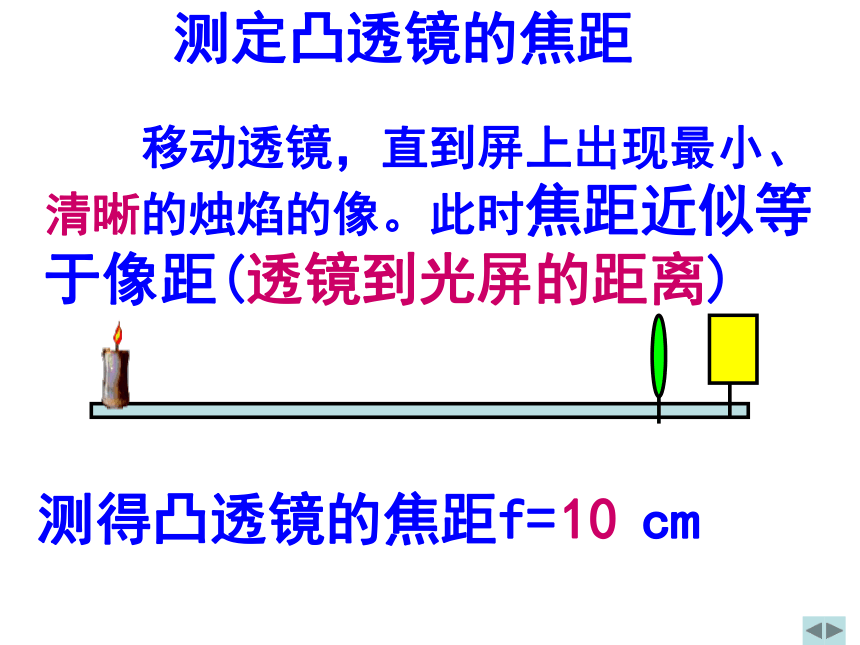

凸透镜、蜡烛、光屏如何放置？注意：调整透镜、光屏的高度，使凸透镜、光屏和烛焰的中心大致在同一高度。测定凸透镜的焦距测得凸透镜的焦距f= cm10 移动透镜，直到屏上出现最小、清晰的烛焰的像。此时焦距近似等于像距(透镜到光屏的距离)304015...u>2f2f>u>fv>2f2f>v>fFF2F2F物距u像距

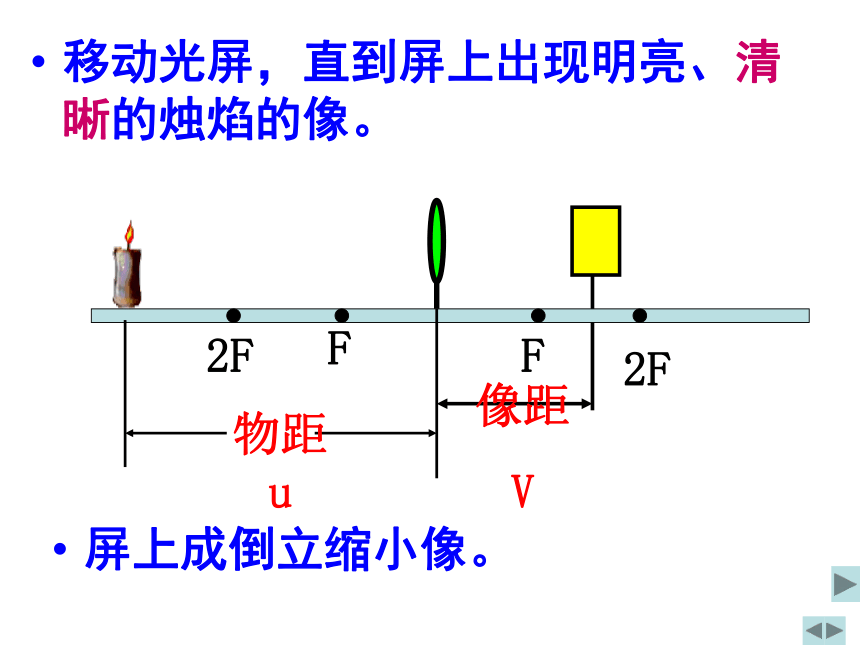

V移动光屏，直到屏上出现明亮、清晰的烛焰的像。屏上成倒立缩小像。FF2F物距u像距
V移动光屏，直到屏上出现明亮、清晰的烛焰的像。屏上成倒立放大像。F2Fuu>f实像实像虚像缩小放大放大倒立倒立正立2f>v>f分析与结论：
1.凸透镜在什么条件下成实像？
在什么条件下成虚象？
2.凸透镜在什么条件下成缩小的像？
在什么条件下成放大的象？
3.凸透镜所成的像有没有正立的实像？
有没有倒立的虚象？ 小结1、U=f是成像虚实的分界点。
当物距大于透镜的一倍焦距时，物体成实像；
当物距小于透镜的一倍焦距时，物体成虚像．
２、U=2f是成像大小的分界点。
当物距大于透镜的二倍焦距时，物体成缩小的像；
当物距小于透镜的二倍焦距时，物体成放大的像。
3、凸透镜所成的实像都是倒立的；虚像是正立的。在研究凸透镜成像的实验中：
（1）用一束平行光正对凸透镜射入，经透镜后会 聚于A点，测得A点距透镜10厘米，则透镜的焦距是（ ）厘米。
（2）若烛焰放在距上述透镜8厘米处，经透镜可得 到一个 像。 （填像的性质：倒正、放大缩小、虚实）
（ 3）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（4）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。
练习：正立 、放大、虚倒立、放大、实倒立、缩小、实10凸透镜成像：成的像是倒立缩小的实像1：当物距大于2倍焦距时（u>2f)像距2f>v>fO2:当物体在一倍焦距与两倍焦距之间时（2f>u>f)成的像是倒立放大的实像像距v>2f当物距小于1倍焦距时（u2f时，成的是倒立、缩小的实像。（像距2f>v>f）3,当物距2f>u>f时，成的是倒立、放大的实像（像距v>2f）4,当物距uA、一定小于15cm B、一定大于30cm
C、一定大于15cm D、可能等于15cm(6)、凸透镜成像规律的拓展：成实像时，物距越大，像距越小，像也越小。
