人教版八年级物理上册5.3凸透镜成像的规律（Word版含答案）

人教版八年级物理上册5.3凸透镜成像的规律（Word版含答案）

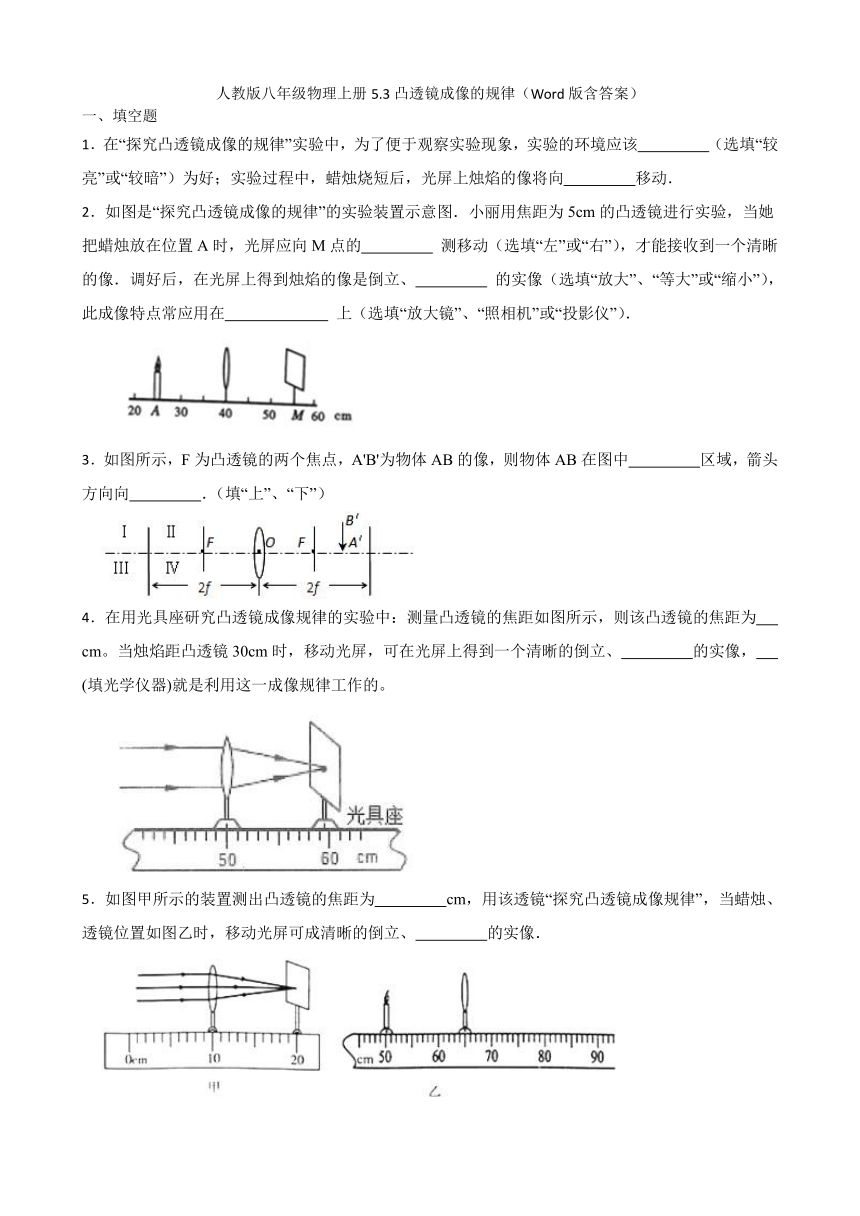

一、填空题
1．在“探究凸透镜成像的规律”实验中，为了便于观察实验现象，实验的环境应该　 　（选填“较亮”或“较暗”）为好；实验过程中，蜡烛烧短后，光屏上烛焰的像将向　 　移动．
2．如图是“探究凸透镜成像的规律”的实验装置示意图．小丽用焦距为5cm的凸透镜进行实验，当她把蜡烛放在位置A时，光屏应向M点的　 　 测移动（选填“左”或“右”），才能接收到一个清晰的像．调好后，在光屏上得到烛焰的像是倒立、　 　 的实像（选填“放大”、“等大”或“缩小”），此成像特点常应用在　 　 上（选填“放大镜”、“照相机”或“投影仪”）．
3．如图所示，F为凸透镜的两个焦点，A'B'为物体AB的像，则物体AB在图中　 　区域，箭头方向向　 　．（填“上”、“下”）
4．在用光具座研究凸透镜成像规律的实验中：测量凸透镜的焦距如图所示，则该凸透镜的焦距为　 　cm。当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、　 　的实像，　 　(填光学仪器)就是利用这一成像规律工作的。
5．如图甲所示的装置测出凸透镜的焦距为　 　cm，用该透镜“探究凸透镜成像规律”，当蜡烛、透镜位置如图乙时，移动光屏可成清晰的倒立、　 　的实像．

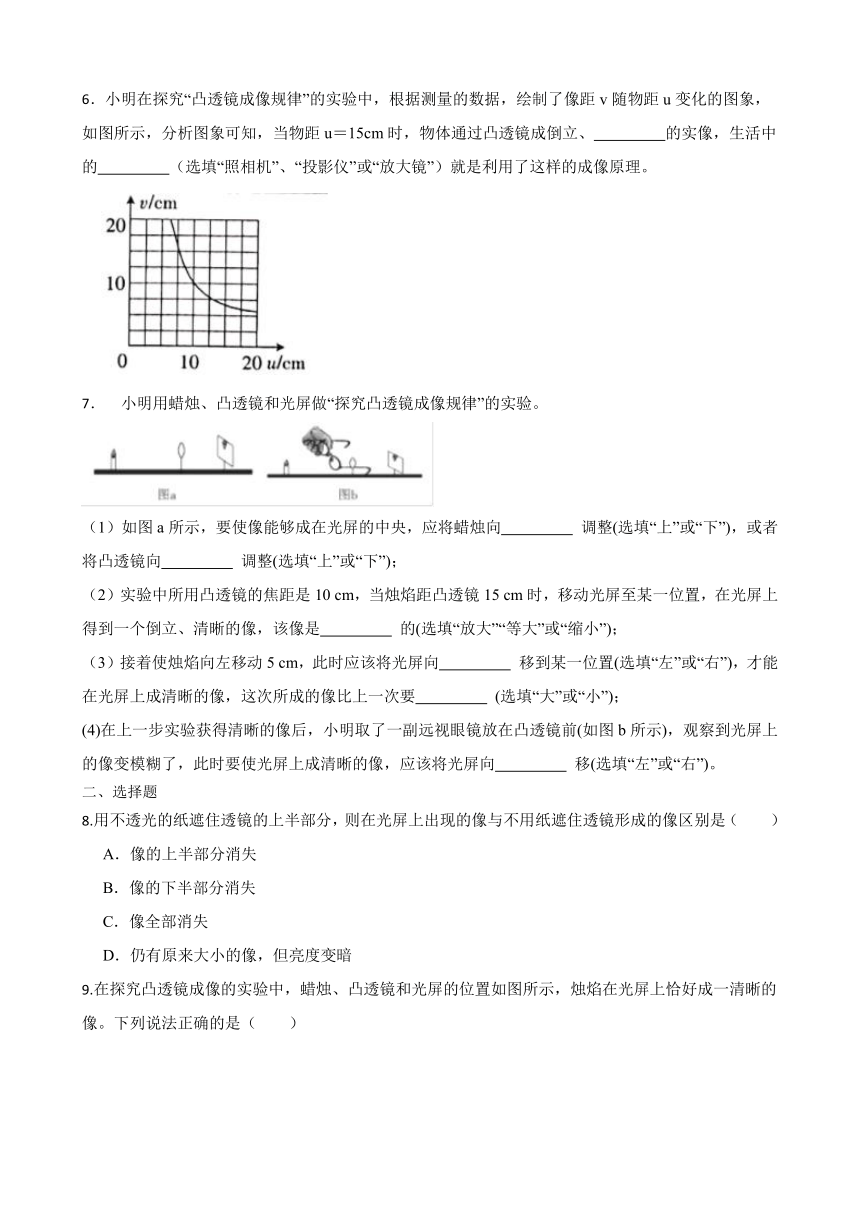

6．小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘制了像距v随物距u变化的图象，如图所示，分析图象可知，当物距u＝15cm时，物体通过凸透镜成倒立、　 　的实像，生活中的　 　（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。
7． 小明用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验。
（1）如图a所示，要使像能够成在光屏的中央，应将蜡烛向　 　 调整(选填“上”或“下”)，或者将凸透镜向　 　 调整(选填“上”或“下”)；
（2）实验中所用凸透镜的焦距是10 cm，当烛焰距凸透镜15 cm时，移动光屏至某一位置，在光屏上得到一个倒立、清晰的像，该像是　 　 的(选填“放大”“等大”或“缩小”)；
（3）接着使烛焰向左移动5 cm，此时应该将光屏向　 　 移到某一位置(选填“左”或“右”)，才能在光屏上成清晰的像，这次所成的像比上一次要　 　 (选填“大”或“小”)；
(4)在上一步实验获得清晰的像后，小明取了一副远视眼镜放在凸透镜前(如图b所示)，观察到光屏上的像变模糊了，此时要使光屏上成清晰的像，应该将光屏向　 　 移(选填“左”或“右”)。
二、选择题
8.用不透光的纸遮住透镜的上半部分，则在光屏上出现的像与不用纸遮住透镜形成的像区别是（　　）
A．像的上半部分消失
B．像的下半部分消失
C．像全部消失
D．仍有原来大小的像，但亮度变暗

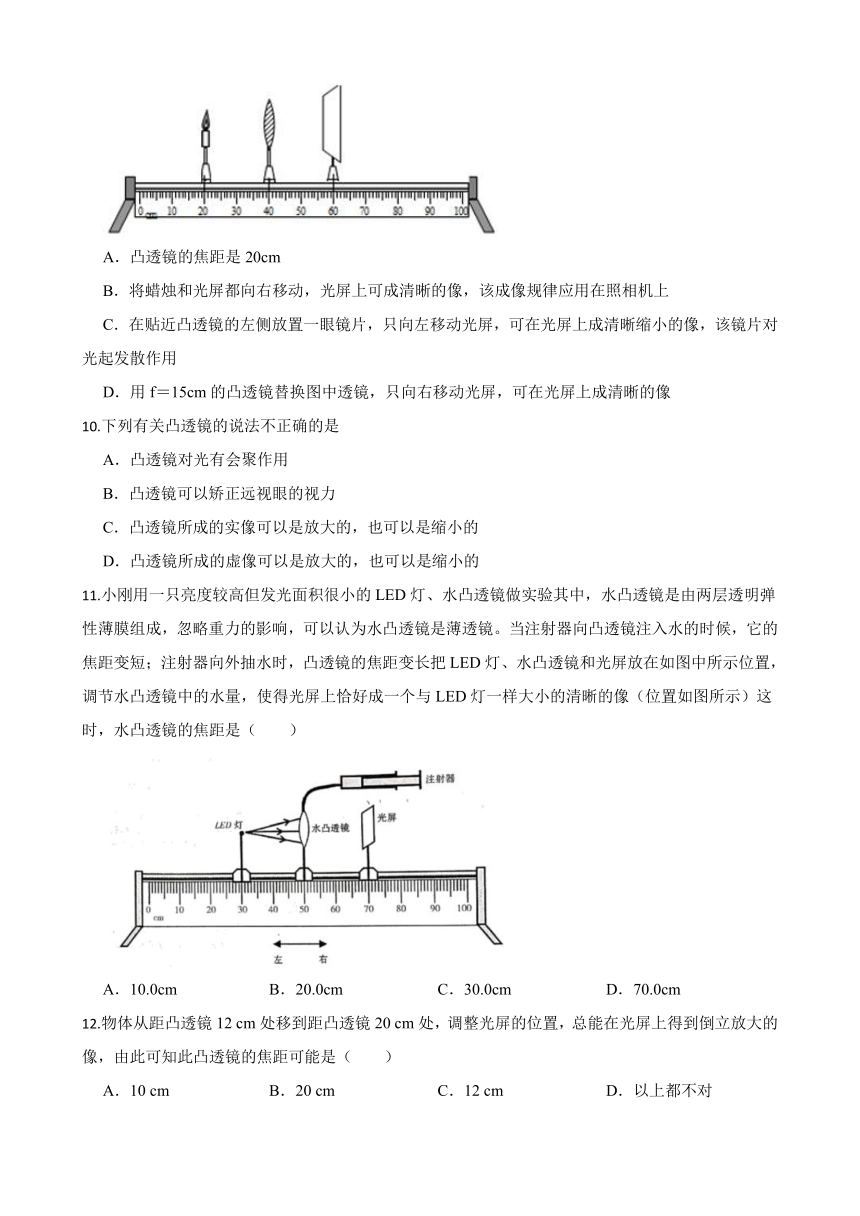

9.在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法正确的是（　　）
A．凸透镜的焦距是20cm
B．将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上
C．在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜片对光起发散作用
D．用f＝15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像
10.下列有关凸透镜的说法不正确的是
A．凸透镜对光有会聚作用
B．凸透镜可以矫正远视眼的视力
C．凸透镜所成的实像可以是放大的，也可以是缩小的
D．凸透镜所成的虚像可以是放大的，也可以是缩小的
11.小刚用一只亮度较高但发光面积很小的LED灯、水凸透镜做实验其中，水凸透镜是由两层透明弹性薄膜组成，忽略重力的影响，可以认为水凸透镜是薄透镜。当注射器向凸透镜注入水的时候，它的焦距变短；注射器向外抽水时，凸透镜的焦距变长把LED灯、水凸透镜和光屏放在如图中所示位置，调节水凸透镜中的水量，使得光屏上恰好成一个与LED灯一样大小的清晰的像（位置如图所示）这时，水凸透镜的焦距是（　　）
A．10.0cm B．20.0cm C．30.0cm D．70.0cm
12.物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（　　）
A．10 cm B．20 cm C．12 cm D．以上都不对
13.物体距凸透镜20cm处，在光屏上得到放大的像，则应选择的凸透镜的焦距为（　　）
A．5cm B．10cm C．15cm D．20cm
14.下面是晓丽从生活中收集到的一些光现象实例，以下说法正确的是：（　　）
A．图甲隔着放大镜看物体，物体总是放大的
B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的
C．图丙凸透镜只能使平行于主光轴的光会聚
D．图丁有经验的渔民叉鱼时对着看到的鱼叉去
三、画图题
15.如图所示，MN 为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来．
16.如图，为某透镜成像的一种情况，其中AB是物体， MN是AB的像，试在图上的适当位置画上合适的透镜，并大致标出其焦点的位置。
四、实验探究题
17.如图所示是用蜡烛、凸透镜和光屏探究“凸透镜成像规律”的实验装置。
（1）要使像能够成在光屏的中央，应将凸透镜向　 　调整 （选填“上”或“下”）；
（2）实验过程中，当烛焰距离凸透镜20cm时，移动光屏至某一位置，在光屏上得到一个倒立、等大的像，则该凸透镜的焦距为　 　 cm；
（3）用手指遮住凸透镜的下半部分，光屏上　 　（选填“能”或“不能”）承接到完整的烛焰的像，像的亮度将　 　（选填“变亮”、“变暗”或“不变”）；
（4）将烛焰向左移动5cm时，应将光屏向　 　移（选填“左”或“右”），才能在光屏上得到一个清晰的像；接着将一个近视眼镜放在凸透镜和光屏之间，为了在光屏上再次得到一个清晰的像，应将蜡烛向　 　移（选填“左”或“右”）。
18.小明在用焦距为10cm的凸透镜来探究成像规律的实验中。
（1）如图所示，将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度。其目的是使像成在　 　。
（2）接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他 　 　（填“能”或“不能”）在光屏上看到完整的像．
（3）在实验过程中，小明发现凸透镜成放大实像和缩小实像的分界点是　 　；凸透镜成实像和虚像的分界点是　 　
（4）实验过程中，由于蜡烛燃烧变短，使烛焰的像成在了光屏中心的上方，要使像重新成在光屏的中心，如果只调凸透镜，应将凸透镜向　 　调。调好后，烛焰中心在凸透镜　 　(选填“主光轴的上方”、“主光轴的下方”或“主光轴上”)。
答案
1.较暗；上 2.左　；缩小　；照相机　
3.Ⅲ；上 4.10；缩小；照相机
5.10；放大 6.缩小；照相机 7.上；下；放大；左；小；左
8.D9.D10.D11.A12.D13.C14.B
15.16
17.（1）下 （2）10 （3）能；变暗 （4）左；左
18.（1）光屏的中央 （2）能 （3）二倍焦距；一倍焦距处或焦点 （4）下；主光轴的下方
