人教版八年级物理上册第五章第三节凸透镜成像的规律（Word版含答案）

人教版八年级物理上册第五章第三节凸透镜成像的规律（Word版含答案）
一、填空题
1.一个焦距为30cm的凸透镜，在它的主光轴上离焦点20cm，放置一个物体，则该物体经过凸透镜所成的像一定是　 　的像．
2.小丽在探究凸透镜成像规律时，将一个凸透镜固定在光具座上50cm刻线处。如图所示，点燃的蜡烛在光具座上36cm刻线处时，移动光屏，使烛焰在光屏上成放大、倒立的像，此现象可说明　 　的成像特点（选填“照相机”、“幻灯机”或“放大镜”）。小丽将蜡烛移到光具座上20cm刻线处时，移动光屏，烛焰在光屏上可成　 　、倒立的像（选填“放大”、“缩小”或“等大”）。
3.如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在　 　，当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向　 　（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm再移动光屏，　 　（能/不能）在光屏上得到一个淸晰的烛焰的像．
4.小明将一支点燃的蜡烛放在凸透镜（f=10cm）前16cm处，光屏上得到了烛焰倒立、　 　的清晰像，然后他在蜡烛和凸透镜之间放置了一个近视眼镜片，由于近视眼镜片对光线有　 　作用，所以光屏上烛焰的像变模糊了（如图所示），若想在光屏上重新得到清晰的像，他可将光屏　 　凸透镜．

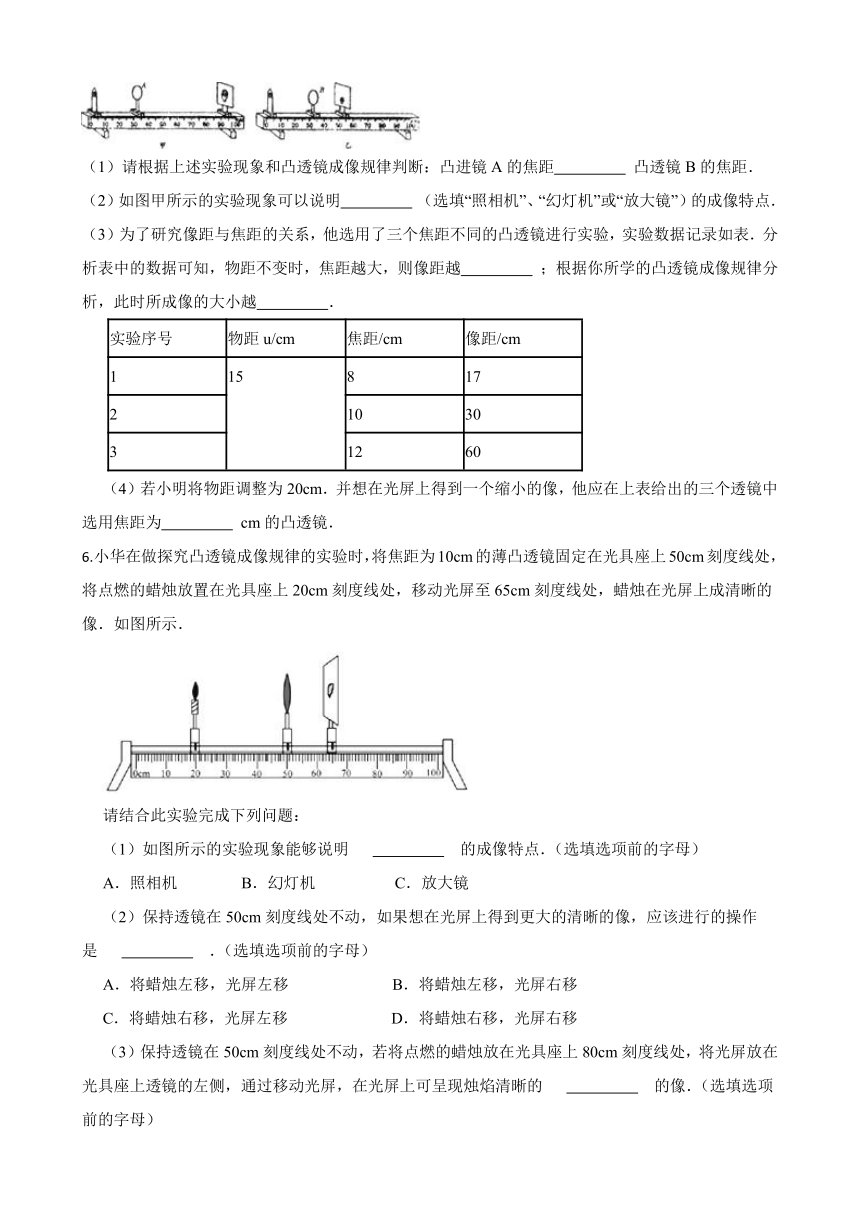

5.小明在“探究凸透镜成像规律”时，将焦距为20cm的凸透镜A固定在光具座上35cm刻度线处，将点燃的蜡烛，在光具座上5cm刻度线处，移动光屏，使蜡烛在光屏上成清晰的像，如图甲所示．接着他保持蜡烛的位置不变，将凸透镜A换为B，并保持位置不变，移动光屏，使蜡烛在光屏上成清晰的像，如图乙所示．
（1）请根据上述实验现象和凸透镜成像规律判断：凸进镜A的焦距　 　 凸透镜B的焦距．
（2）如图甲所示的实验现象可以说明　 　 （选填“照相机”、“幻灯机”或“放大镜”）的成像特点．
（3）为了研究像距与焦距的关系，他选用了三个焦距不同的凸透镜进行实验，实验数据记录如表．分析表中的数据可知，物距不变时，焦距越大，则像距越　 　 ；根据你所学的凸透镜成像规律分析，此时所成像的大小越　 　．
实验序号 物距u/cm 焦距/cm 像距/cm
1 15 8 17
2 10 30
3 12 60
（4）若小明将物距调整为20cm．并想在光屏上得到一个缩小的像，他应在上表给出的三个透镜中选用焦距为　 　 cm的凸透镜．
6.小华在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏至65cm刻度线处，蜡烛在光屏上成清晰的像．如图所示．
请结合此实验完成下列问题：
（1）如图所示的实验现象能够说明　 　 　　的成像特点．（选填选项前的字母）
A．照相机 B．幻灯机 C．放大镜
（2）保持透镜在50cm刻度线处不动，如果想在光屏上得到更大的清晰的像，应该进行的操作是　 　 　　．（选填选项前的字母）
A．将蜡烛左移，光屏左移 B．将蜡烛左移，光屏右移
C．将蜡烛右移，光屏左移 D．将蜡烛右移，光屏右移
（3）保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上80cm刻度线处，将光屏放在光具座上透镜的左侧，通过移动光屏，在光屏上可呈现烛焰清晰的　 　 　　的像．（选填选项前的字母）

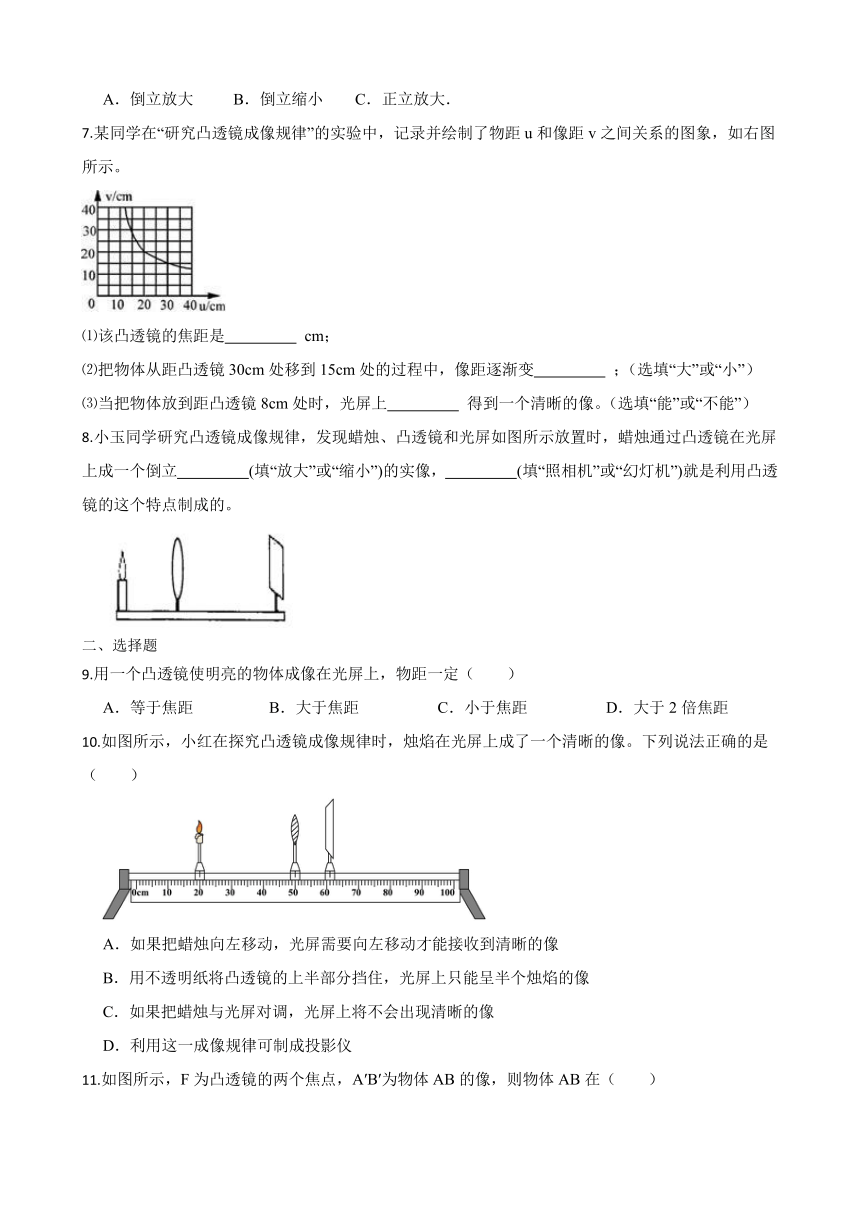

A．倒立放大 B．倒立缩小 C．正立放大．
7.某同学在“研究凸透镜成像规律”的实验中，记录并绘制了物距u和像距v之间关系的图象，如右图所示。
⑴该凸透镜的焦距是　 　 cm；
⑵把物体从距凸透镜30cm处移到15cm处的过程中，像距逐渐变　 　 ；（选填“大”或“小”）
⑶当把物体放到距凸透镜8cm处时，光屏上　 　 得到一个清晰的像。（选填“能”或“不能”）
8.小玉同学研究凸透镜成像规律，发现蜡烛、凸透镜和光屏如图所示放置时，蜡烛通过凸透镜在光屏上成一个倒立　 　(填“放大”或“缩小”)的实像，　 　(填“照相机”或“幻灯机”)就是利用凸透镜的这个特点制成的。
二、选择题
9.用一个凸透镜使明亮的物体成像在光屏上，物距一定（　　）
A．等于焦距 B．大于焦距 C．小于焦距 D．大于2倍焦距
10.如图所示，小红在探究凸透镜成像规律时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（　　）
A．如果把蜡烛向左移动，光屏需要向左移动才能接收到清晰的像
B．用不透明纸将凸透镜的上半部分挡住，光屏上只能呈半个烛焰的像
C．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像
D．利用这一成像规律可制成投影仪
11.如图所示，F为凸透镜的两个焦点，A′B′为物体AB的像，则物体AB在（　　）

A．图中Ⅰ区域，比A′B′大，箭头方向向上
B．图中Ⅱ区域，比A′B′大，箭头方向向下
C．图中Ⅲ区域，比A′B′大，箭头方向向上
D．图中Ⅳ区域，比A′B′小，箭头方向向下
12.当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。则凸透镜的焦距为（　　）
A．f<2cm B．2cm13.如图在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为20cm，若将蜡烛放在离凸透镜16cm处时，如图所示，移动光屏，在光屏上将看到（　　）
A．倒立缩小的实像 B．倒立放大的实像
C．无像 D．正立放大的虚像
14.如图所示，在“研究凸透镜成像特点”的实验中，右侧光屏上出现了清晰的烛焰像。已知凸透镜的焦距为f，由此可以判断左侧蜡烛到凸透镜的距离u所在的范围是 （　　）
A．u＜f B．f＜u＜2f C．u＝2f D．u＞2f
15.将一个凸透镜正对着太阳光，在距凸透镜20cm的纸上承接到一个很小、很亮的光斑。当把一个物体放在距这个凸透镜50cm处时，在透镜的另一侧可以得到 （　　）
A．放大、正立的实像 B．缩小、正立的实像
C．放大、倒立的实像 D．缩小、倒立的实像
三、画图题
16.如图所示，MN 为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来．
17.如图，为某透镜成像的一种情况，其中AB是物体， MN是AB的像，试在图上的适当位置画上合适的透镜，并大致标出其焦点的位置。
四、实验探究题
18.物理操作实验考试中，小明抽到的是“探究凸透镜成像规律”实验。小明利用如图装置进行实验，并将凸透镜固定在50cm位置保持不动。
（1）实验前，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一　 　上，其目的是使　 　。
（2）实验前，小明将凸透镜正对阳光，适当移动光屏的位置，当光屏上出现一个最小最亮的圆点时，小明测得圆点与凸透镜之间距离为10cm，则凸透镜的焦距为　 　cm。
（3）当蜡烛位于20cm 位置，光屏必须位于　 　cm到　 　cm之间，才能得到　 　立　 　的清晰的像。
（4）随着蜡烛的燃烧，蜡烛越来越短，可以观察到光屏上的像　 　 选填“向上”或“向下”）移动。
19.小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜的成像规律。
（1）实验时应调节烛焰、凸透镜、光屏的中心大致在 　 　 ；
（2）小明先通过图甲所示的实验，确定了该凸透镜的焦距f= 　 　 cm；
（3）小明将凸透镜、蜡烛调节至图乙所示位置，移动光屏，直到烛焰在光屏上成清晰的像，该像是 　 　 （选填“正立”或“倒立”）、 　 　 （选填“放大”或“缩小”）的像；
（4）保持凸透镜位置不变，小明又将蜡烛移至光具座上32.0cm刻度线处，为了在光屏上再次得到清晰的像，应将光屏向 　 　 （选填“靠近”或“远离”）透镜的方向移动，应用这一成像特点可制成 　 　 （选填“照相机”、“投影仪”或“放大镜”）；
（5）小明把自己的近视眼镜放在蜡烛与凸透镜之间，发现光屏上原来清晰的像变得模糊了，他应将光屏 　 　 （选填“靠近”或“远离”）凸透镜才能重新得到清晰的像。
答案
1.放大
2.幻灯机；缩小
3.同一高度；上；能
4.放大；发散；远离
5.大于；幻灯机；大；大；8
6.A；D；B
7.10；大；不能
8.放大；幻灯机
9.B10.A11.C12.C13.C14.D15.D
16.
17.
18.（1）高度；烛焰的像呈在光屏的中央 （2）10 （3）60；70；倒；缩小 （4）向上
19.（1）同一高度 （2）11.0 （3）倒立；缩小 （4）远离；投影仪 （5）远离
