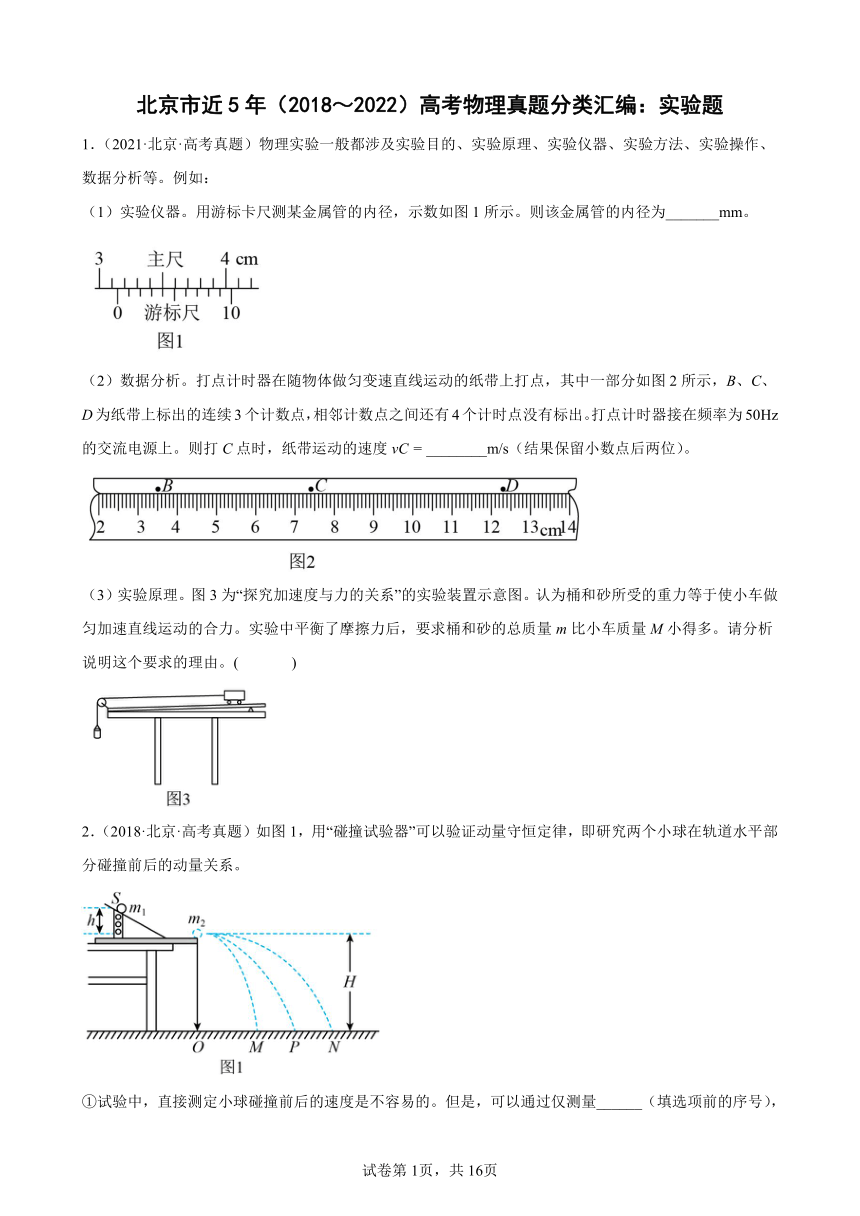

北京市近5年（2018～2022）高考物理真题分类汇编：实验题
1．（2021·北京·高考真题）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。例如：
（1）实验仪器。用游标卡尺测某金属管的内径，示数如图1所示。则该金属管的内径为_______mm。
（2）数据分析。打点计时器在随物体做匀变速直线运动的纸带上打点，其中一部分如图2所示，B、C、D为纸带上标出的连续3个计数点，相邻计数点之间还有4个计时点没有标出。打点计时器接在频率为50Hz的交流电源上。则打C点时，纸带运动的速度vC = ________m/s（结果保留小数点后两位）。
（3）实验原理。图3为“探究加速度与力的关系”的实验装置示意图。认为桶和砂所受的重力等于使小车做匀加速直线运动的合力。实验中平衡了摩擦力后，要求桶和砂的总质量m比小车质量M小得多。请分析说明这个要求的理由。( )
2．（2018·北京·高考真题）如图1，用“碰撞试验器”可以验证动量守恒定律，即研究两个小球在轨道水平部分碰撞前后的动量关系。

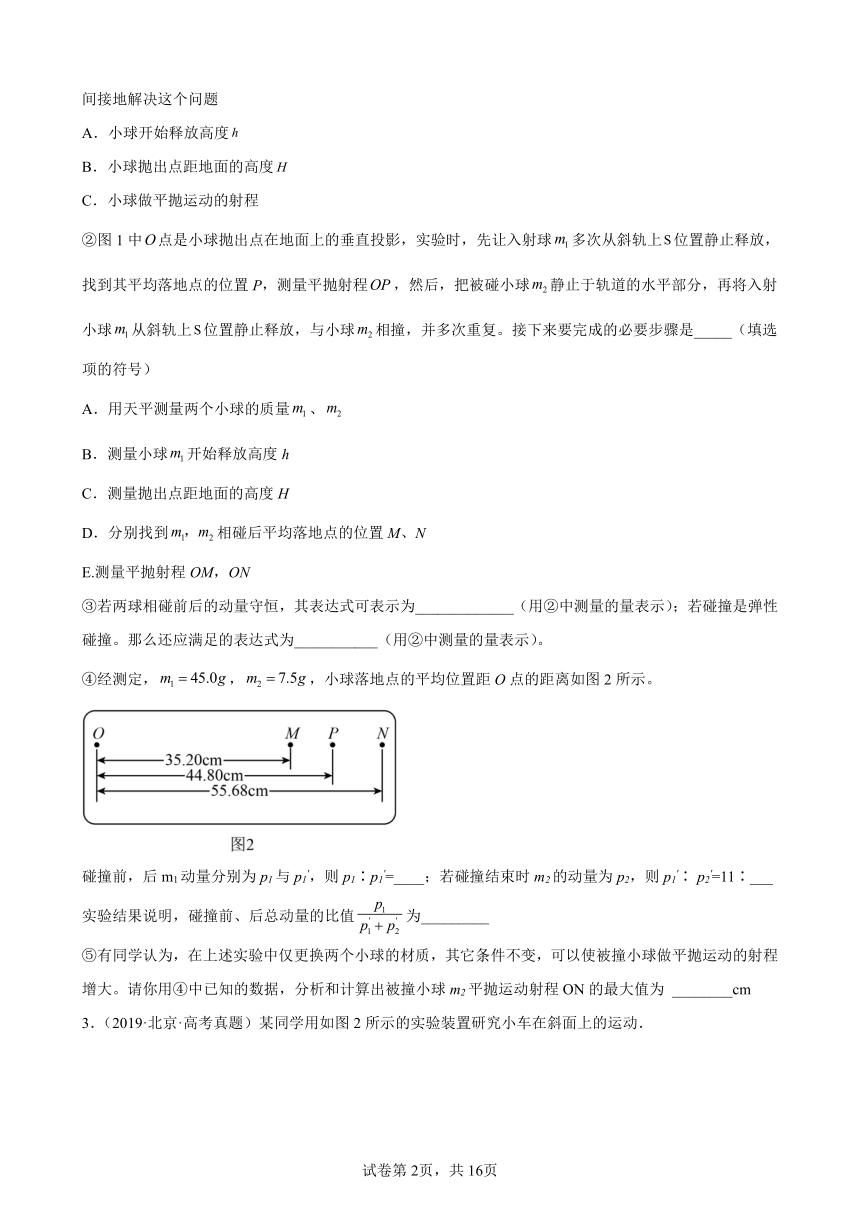

①试验中，直接测定小球碰撞前后的速度是不容易的。但是，可以通过仅测量______（填选项前的序号），间接地解决这个问题
A．小球开始释放高度
B．小球抛出点距地面的高度
C．小球做平抛运动的射程
②图1中点是小球抛出点在地面上的垂直投影，实验时，先让入射球多次从斜轨上位置静止释放，找到其平均落地点的位置P，测量平抛射程，然后，把被碰小球静止于轨道的水平部分，再将入射小球从斜轨上位置静止释放，与小球相撞，并多次重复。接下来要完成的必要步骤是_____（填选项的符号）
A．用天平测量两个小球的质量、
B．测量小球开始释放高度h
C．测量抛出点距地面的高度H
D．分别找到相碰后平均落地点的位置M、N
E.测量平抛射程OM，ON
③若两球相碰前后的动量守恒，其表达式可表示为_____________（用②中测量的量表示）；若碰撞是弹性碰撞。那么还应满足的表达式为___________（用②中测量的量表示）。
④经测定，，，小球落地点的平均位置距O点的距离如图2所示。
碰撞前，后m1动量分别为p1与p1′，则p1∶p1′=____；若碰撞结束时m2的动量为p2，则p1′∶ p2′=11∶___
实验结果说明，碰撞前、后总动量的比值为_________
⑤有同学认为，在上述实验中仅更换两个小球的材质，其它条件不变，可以使被撞小球做平抛运动的射程增大。请你用④中已知的数据，分析和计算出被撞小球m2平抛运动射程ON的最大值为 ________cm
3．（2019·北京·高考真题）某同学用如图2所示的实验装置研究小车在斜面上的运动．
实验步骤如下：
a．安装好实验器材．
b、接通电源后，让拖着纸带的小车沿平板斜面向下运动，重复几次．选出一条点迹比较清晰的纸带，舍去开始密集的点迹，从便于测量的点开始，每两个打点间隔取一个计数点，如图3中0、1、2……6点所示．
c、测量1、2、3……6计数点到0计数点的距离，分别记作：s1、s 2、s 3……s 6．
d、通过测量和计算，该同学判断出小车沿平板做匀速直线运动．
e、分别计算出s1、s 2、s 3……s 6与对应时间的比值、、、……、．
f、以为纵坐标、t为横坐标，标出与对应时间t的坐标点，划出图线．
结合上述实验步骤，请你完成下列任务：
①实验中，除打点及时器（含纸带、复写纸）、小车、平板、铁架台、导线及开关外，在厦门的仪器和器材中，必须使用的有_______和_________．（填选项代号）
A、电压合适的50Hz交流电源 B、电压可调的直流电源
C、刻度尺 D、秒表 E、天平 F、重锤
②将最小刻度为1mm的刻度尺的0刻线与0计数点对齐，0、1、2、5计数点所在位置如图4所示，则s2=_______cm，s5=________cm．

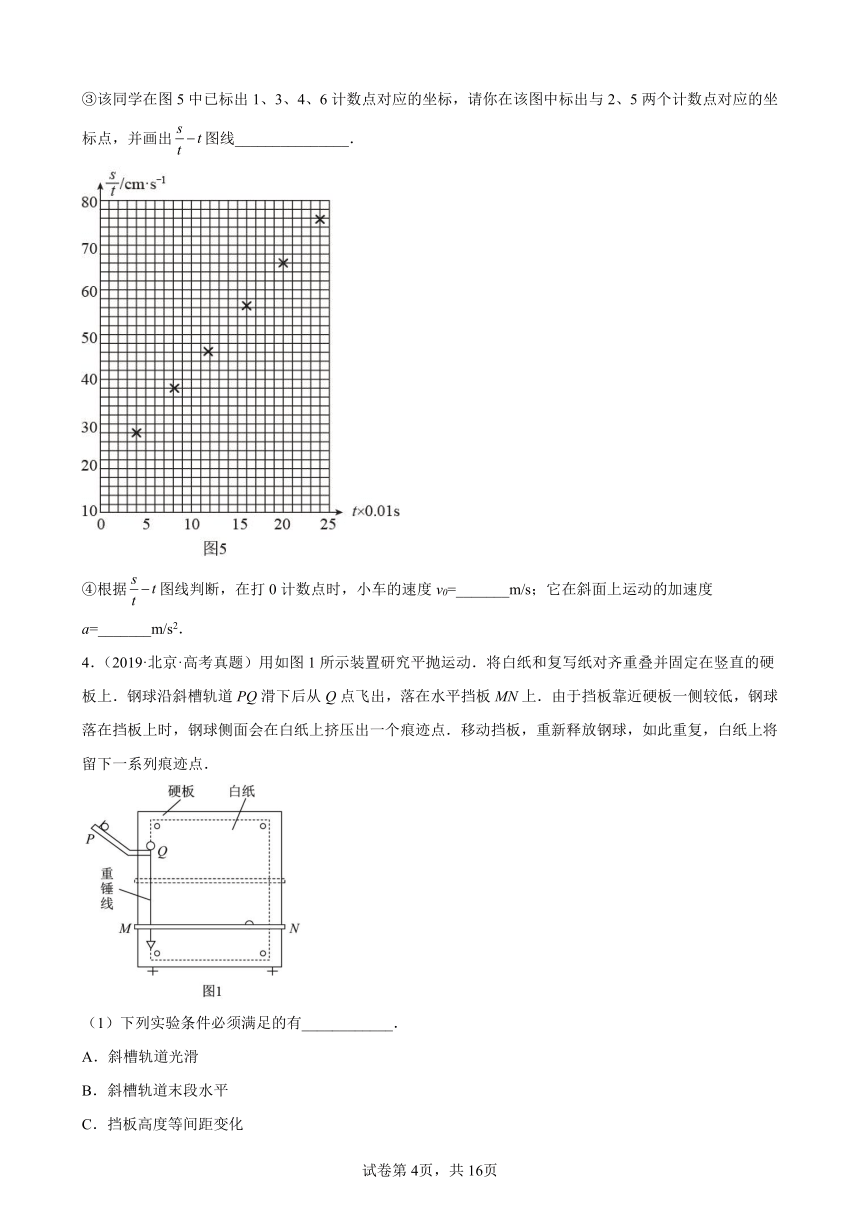

③该同学在图5中已标出1、3、4、6计数点对应的坐标，请你在该图中标出与2、5两个计数点对应的坐标点，并画出图线_______________．
④根据图线判断，在打0计数点时，小车的速度v0=_______m/s；它在斜面上运动的加速度a=_______m/s2．

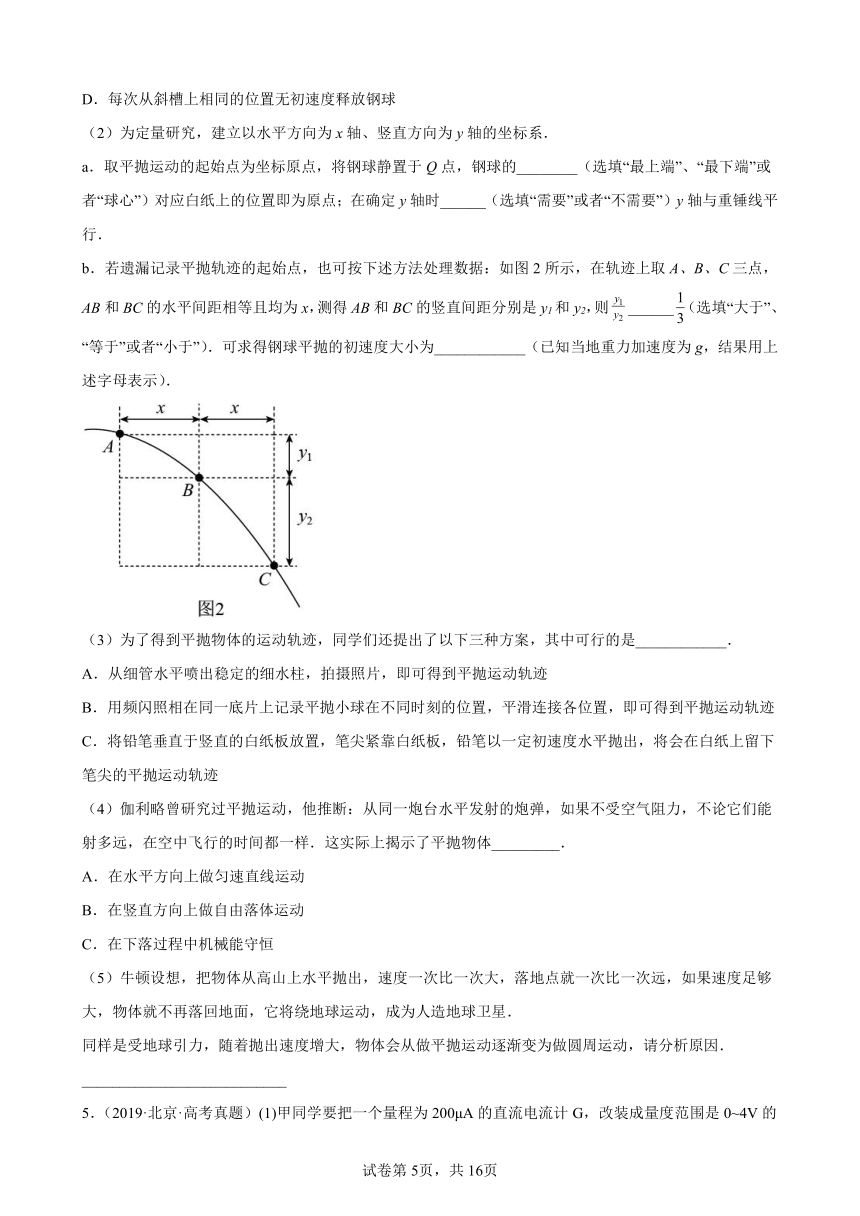

4．（2019·北京·高考真题）用如图1所示装置研究平抛运动．将白纸和复写纸对齐重叠并固定在竖直的硬板上．钢球沿斜槽轨道PQ滑下后从Q点飞出，落在水平挡板MN上．由于挡板靠近硬板一侧较低，钢球落在挡板上时，钢球侧面会在白纸上挤压出一个痕迹点．移动挡板，重新释放钢球，如此重复，白纸上将留下一系列痕迹点．
（1）下列实验条件必须满足的有____________．
A．斜槽轨道光滑
B．斜槽轨道末段水平
C．挡板高度等间距变化
D．每次从斜槽上相同的位置无初速度释放钢球
（2）为定量研究，建立以水平方向为x轴、竖直方向为y轴的坐标系．
a．取平抛运动的起始点为坐标原点，将钢球静置于Q点，钢球的________（选填“最上端”、“最下端”或者“球心”）对应白纸上的位置即为原点；在确定y轴时______（选填“需要”或者“不需要”）y轴与重锤线平行．
b．若遗漏记录平抛轨迹的起始点，也可按下述方法处理数据：如图2所示，在轨迹上取A、B、C三点，AB和BC的水平间距相等且均为x，测得AB和BC的竖直间距分别是y1和y2，则______（选填“大于”、“等于”或者“小于”）．可求得钢球平抛的初速度大小为____________（已知当地重力加速度为g，结果用上述字母表示）．
（3）为了得到平抛物体的运动轨迹，同学们还提出了以下三种方案，其中可行的是____________．
A．从细管水平喷出稳定的细水柱，拍摄照片，即可得到平抛运动轨迹
B．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹
C．将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，将会在白纸上留下笔尖的平抛运动轨迹
（4）伽利略曾研究过平抛运动，他推断：从同一炮台水平发射的炮弹，如果不受空气阻力，不论它们能射多远，在空中飞行的时间都一样．这实际上揭示了平抛物体_________．
A．在水平方向上做匀速直线运动
B．在竖直方向上做自由落体运动
C．在下落过程中机械能守恒
（5）牛顿设想，把物体从高山上水平抛出，速度一次比一次大，落地点就一次比一次远，如果速度足够大，物体就不再落回地面，它将绕地球运动，成为人造地球卫星．
同样是受地球引力，随着抛出速度增大，物体会从做平抛运动逐渐变为做圆周运动，请分析原因．
___________________________
5．（2019·北京·高考真题）(1)甲同学要把一个量程为200μA的直流电流计G，改装成量度范围是0~4V的直流电压表。
①她按图1所示电路、用半偏法测定电流计G的内电阻rg，其中电阻R0约为1k。为使rg的测量值尽量准确，在以下器材中，电源E应选用_____，电阻器R1应选用_____，电阻器R2应选用_____（选填器材前的字母）；
A．电源（电动势1.5V）
B．电源（电动势6V）
C．电阻箱（0~999.9）
D．滑动变阻器（0~500）
E．电位器（一种可变电阻，与滑动变阻器相当）（0~5.1k）
F．电位器（0~51k）
②该同学在开关断开情况下，检查电路连接无误后，将R2的阻值调至最大，后续的实验操作步骤依次是：_____，_____，_____，_____，最后记录R1的阻值并整理好器材；（请按合理的实验顺序，选填下列步骤前的字母）
A．闭合S1
B．闭合S2
C．调节R2的阻值，使电流计指针偏转到满刻度
D．调节R2的阻值，使电流计指针偏转到满刻度的一半
E．调节R1的阻值，使电流计指针偏转到满刻度的一半
F．调节R1的阻值，使电流计指针偏转到满刻度
③如果所得的R1的阻值为300.0，则图1中被测电流计G的内阻rg的测量值为_____，该测量值_____实际值（选填“略大于”、“略小于”或“等于”）；
④给电流计G_____联（选填“串”或“并”）一个阻值为_____k的电阻，就可以将该电流计G改装为量程4V的电压表；
(2)乙同学要将另一个电流计G改装成直流电压表，但他仅借到一块标准电压表、一个电池组E、一个滑动变阻器R′和几个待用的阻值准确的定值电阻。
①该同学从上述具体条件出发，先将待改装的表G直接与一个定值电阻R相连接，组成一个电压表；然后用标准电压表校准。请你画完图2方框中的校准电路图_____；
②实验中，当定值电阻R选用17.0k时，调整滑动变阻器R′的阻值，电压表的示数是4.0V时，表G的指针恰好指到满量程的五分之二；当R选用7.0k时，调整R′的阻值，电压表的示数是2.0V时，表G的指针又指到满量程的五分之二；由此可以判定，表G的内阻rg是_____k，满偏电流Ig是_____mA，若要将表G改装为量程是15V的电压表，应配备一个_____k的电阻。
6．（2018·北京·高考真题）某同学和你一起探究弹力和弹簧伸长的关系，并测弹簧的劲度系数k．做法是先将待测弹簧的一端固定在铁架台上，然后将最小刻度是毫米的刻度尺竖直放在弹簧一侧，并使弹簧另一端的指针恰好落在刻度尺上．当弹簧自然下垂时，指针指示的刻度数值记作L0，弹簧下端挂一个50 g的砝码时，指针指示的刻度数值记作L1；弹簧下端挂两个50 g的砝码时，指针指示的刻度数值记作L2；……；挂七个50 g的砝码时，指针指示的刻度数值记作L7．
（1）下表记录的是该同学已测出的6个值，其中有两个数值在记录时有误，它们的代表符号分别是____和____．
测量记录表：
（2）实验中，L3和L7两个值还没有测定，请你根据上图将这两个测量值填入记录表中____、____．
（3）为充分利用测量数据，该同学将所测得的数值按如下方法逐一求差，分别计算出了三个差值：d1=L4－L0=6.90 cm，d2=L5－L1=6.90 cm，d3=L6－L2=7.00 cm．请你给出第四个差值：d4=____=_____cm．
（4）根据以上差值，可以求出每增加50 g砝码的弹簧平均伸长量ΔL．ΔL用d1、d2、d3、d4表示的式子为：ΔL1=___，代入数据解得ΔL=___cm．
（5）计算弹簧的劲度系数k=____N/m（g取9.8 m/s2）．
7．（2018·北京·高考真题）利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验误差．
(1)应该选择的实验电路是图中的________(选填“甲”或“乙”)．
(2)现有电流表(0～0.6 A)、开关和导线若干，以及以下器材：
A．电压表(0～15 V)
B．电压表(0～3 V)
C．滑动变阻器(0～50 Ω)
D．滑动变阻器(0～500 Ω)
实验中电压表应选用________；滑动变阻器应选用________；(选填相应器材前的字母)
(3)某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在如图的坐标纸上，请标出余下一组数据的对应点，并画出U－I图线_________.
(4)根据(3)中所画图线可得出干电池的电动势E＝________ V，内电阻r＝________ Ω.
(5)实验中，随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化．下列各示意图中正确反映P－U关系的是________．
8．（2018·北京·高考真题）用图1所示的实验装置研究小车速度随时间变化的规律．
主要实验步骤如下：
a．安装好实验器材．接通电源后，让拖着纸带的小车沿长木板运动，重复几次．
b．选出一条点迹清晰的纸带，找一个合适的点当作计时起点O（t=0），然后每隔相同的时间间隔T选取一个计数点，如图2中A、B、C、D、E、F……所示．
c．通过测量、计算可以得到在打A、B、C、D、E……点时小车的速度，分别记作v1、v2、v3、v4、v5……
d．以速度v为纵轴、时间t为横轴建立直角坐标系，在坐标纸上描点，如图3所示．
结合上述实验步骤，请你完成下列任务：
（1）在下列仪器和器材中，还需要使用的有____________和___________(填选项前的字母)．
A．电压合适的50 Hz交流电源
B．电压可调的直流电源
C．刻度尺
D．秒表
E．天平(含砝码)
（2）在图3中已标出计数点A、B、D、E对应的坐标点，请在该图中标出计数点C对应的坐标点，并画出v-t图像_____________．
（3）观察v-t图像，可以判断小车做匀变速直线运动，其依据是___________．v-t图像斜率的物理意义是______________________．
（4）描绘v-t图像前，还不知道小车是否做匀变速直线运动．用平均速度表示各计数点的瞬时速度，从理论上讲，对△t的要求是______（选填“越小越好”或“与大小无关”)；从实验的角度看，选取的△x大小与速度测量的误差______(选填“有关”或“无关”)．
（5）早在16世纪末，伽利略就猜想落体运动的速度应该是均匀变化的．当时只能靠滴水计时，为此他设计了如图4所示的“斜面实验”，反复做了上百次，验证了他的猜想．请你结合匀变速直线运动的知识，分析说明如何利用伽利略“斜面实验”检验小球的速度是随时间均匀变化的_____________________．
9．（2018·北京·高考真题）如图所示，用质量为m的重物通过滑轮牵引小车，使它在长木板上运动，打点计时器在纸带上记录小车的运动情况．利用该装置可以完成“探究动能定理”的实验．
(1)打点计时器使用的电源是_________（选填选项前的字母）．
A．直流电源 B．交流电源
(2)实验中，需要平衡摩擦力和其他阻力．正确操作方法是_______（选填选项前的字母）．
A．把长木板右端垫高 B．改变小车的质量
(3)在不挂重物且______（选填选项前的字母）的情况下，轻推一下小车，若小车拖着纸带做匀速运动，表明已经消除了摩擦力和其他阻力的影响．
A．计时器不打点 B．计时器打点
(4)接通电源，释放小车，打点计时器在纸带上打下一系列点，将打下的第一个点标为O．在纸带上依次去A、B、C……若干个计数点，已知相邻计数点间的时间间隔为T．测得A、B、C……各点到O点的距离为x1、x2、x3……，如图所示．
实验中，重物质量远小于小车质量，可认为小车所受的拉力大小为mg，从打O点打B点的过程中，拉力对小车做的功W=_______，打B点时小车的速度v=________．
(5)以v2为纵坐标，W为横坐标，利用实验数据作如图所示的v2–W图象．由此图象可得v2随W变化的表达式为_________________．根据功与能的关系，动能的表达式中可能包含v2这个因子；分析实验结果的单位关系，与图线斜率有关的物理量应是_________．
(6)假设已经完全消除了摩擦力和其他阻力的影响，若重物质量不满足远小于小车质量的条件，则从理论上分析，图中正确反映v2–W关系的是______________．
A． B． C．D．
二、解答题
10．（2021·北京·高考真题）如图所示，M为粒子加速器；N为速度选择器，两平行导体板之间有方向相互垂直的匀强电场和匀强磁场，磁场的方向垂直纸面向里，磁感应强度为B。从S点释放一初速度为0、质量为m、电荷量为q的带正电粒子，经M加速后恰能以速度v沿直线（图中平行于导体板的虚线）通过N。不计重力。
（1）求粒子加速器M的加速电压U；
（2）求速度选择器N两板间的电场强度E的大小和方向；
（3）仍从S点释放另一初速度为0、质量为2m、电荷量为q的带正电粒子，离开N时粒子偏离图中虚线的距离为d，求该粒子离开N时的动能。
11．（2021·北京·高考真题）类比是研究问题的常用方法。
（1）情境1：物体从静止开始下落，除受到重力作用外，还受到一个与运动方向相反的空气阻力（k为常量）的作用。其速率v随时间t的变化规律可用方程（①式）描述，其中m为物体质量，G为其重力。求物体下落的最大速率。
（2）情境2：如图1所示，电源电动势为E，线圈自感系数为L，电路中的总电阻为R。闭合开关S，发现电路中电流I随时间t的变化规律与情境1中物体速率v随时间t的变化规律类似。类比①式，写出电流I随时间t变化的方程；并在图2中定性画出I - t图线。
（3）类比情境1和情境2中的能量转化情况，完成下表。
情境1 情境2
物体重力势能的减少量
物体动能的增加量
电阻R上消耗的电能
12．（2018·北京·高考真题）静电场方向平行于x轴，其电势随x的分布可简化为如图所示的折线，图中和d为已知量．一个带负电的粒子在电场中以x=0为中心，沿x轴方向做周期性运动．已知该粒子质量为m、电量为-q，其动能与电势能之和为-A（0（1）粒子所受电场力的大小；
（2）粒子的运动区间；
（3）粒子的运动周期．
13．（2020·北京·高考真题）如图甲所示，真空中有一长直细金属导线，与导线同轴放置一半径为的金属圆柱面。假设导线沿径向均匀射出速率相同的电子，已知电子质量为，电荷量为。不考虑出射电子间的相互作用。
(1)可以用以下两种实验方案测量出射电子的初速度：
a.在柱面和导线之间，只加恒定电压；
b.在柱面内，只加与平行的匀强磁场。
当电压为或磁感应强度为时，刚好没有电子到达柱面。分别计算出射电子的初速度。
(2)撤去柱面，沿柱面原位置放置一个弧长为、长度为的金属片，如图乙所示。在该金属片上检测到出射电子形成的电流为，电子流对该金属片的压强为。求单位长度导线单位时间内出射电子的总动能。
14．（2020·北京·高考真题）某试验列车按照设定的直线运动模式，利用计算机控制制动装置，实现安全准确地进站停车。制动装置包括电气制动和机械制动两部分。图1所示为该列车在进站停车过程中设定的加速度大小随速度的变化曲线。
(1)求列车速度从降至经过的时间t及行进的距离x。（保留1位小数）
(2)有关列车电气制动，可以借助图2模型来理解。图中水平平行金属导轨处于竖直方向的匀强磁场中，回路中的电阻阻值为，不计金属棒及导轨的电阻。沿导轨向右运动的过程，对应列车的电气制动过程，可假设棒运动的速度与列车的速度、棒的加速度与列车电气制动产生的加速度成正比。列车开始制动时，其速度和电气制动产生的加速度大小对应图1中的点。论证电气制动产生的加速度大小随列车速度变化的关系，并在图1中画出图线。
(3)制动过程中，除机械制动和电气制动外，列车还会受到随车速减小而减小的空气阻力。分析说明列车从减到的过程中，在哪个速度附近所需机械制动最强
(注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明)
15．（2019·北京·高考真题）如图所示，垂直于纸面的匀强磁场磁感应强度为B．纸面内有一正方形均匀金属线框abcd，其边长为L，总电阻为R，ad边与磁场边界平行．从ad边刚进入磁场直至bc边刚要进入的过程中，线框在向左的拉力作用下以速度v匀速运动，求：
（1）感应电动势的大小E；
（2）拉力做功的功率P；
（3）ab边产生的焦耳热Q．
16．（2018·北京·高考真题）如图所示，电子由静止开始经加速电场加速后，沿平行于板面的方向射入偏转电场，并从另一侧射出．已知电子质量为m，电荷量为e，加速电场电压为U0．偏转电场可看作匀强电场，极板间电压为U，极板长度为L，板间距为d．
(1)忽略电子所受重力，求电子射入偏转电场时的初速度v0和从电场射出时沿垂直板面方向的偏转距离Δy；
(2)分析物理量的数量级，是解决物理问题的常用方法．在解决（1）问时忽略了电子所受重力，请利用下列数据分析说明其原因．已知，，，，．
(3)极板间既有静电场也有重力场．电势反映了静电场各点的能的性质，请写出电势的定义式．类比电势的定义方法，在重力场中建立“重力势”的概念，并简要说明电势和“重力势”的共同特点．
17．（2018·北京·高考真题）如图所示，弹簧的一端固定，另一端连接一个物块，弹簧质量不计。物块（可视为质点）的质量为m ，在水平桌面上沿轴运动，与桌面间的动摩擦因数为。以弹簧原长时物块的位置为坐标原点，当弹簧的伸长量为时，物块所受弹簧弹力大小为，为常量。
（）请画出随变化的示意图；并根据图象求物块沿轴从点运动到位置的过程中弹力所做的功。
（）物块由向右运动到，然后由返回到，在这个过程中：
．求弹力所做的功，并据此求弹性势能的变化量；
．求滑动摩擦力所做的功；并与弹力做功比较,说明为什么不存在与摩擦力对应的“摩擦力势能”的概念，为什么？
18．（2018·北京·高考真题）真空中放置的平行金属板可以用作光电转换装置，如图所示，光照前两板都不带电，以光照射A板，则板中的电子可能吸收光的能量而逸出。假设所有逸出的电子都垂直于A板向B板运动，忽略电子之间的相互作用，保持光照条件不变，a和b为接线柱。已知单位时间内从A板逸出的电子数为N，电子逸出时的最大动能为，元电荷为e。
（1）求A板和B板之间的最大电势差，以及将a，b短接时回路中的电流。
（2）图示装置可看作直流电源，求其电动势E和内阻r。
（3）在a和b之间连接一个外电阻时，该电阻两端的电压为U，外电阻上消耗的电功率设为P；单位时间内到达B板的电子，在从A板运动到B板的过程中损失的动能之和设为，请推导证明：。（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题中做必要的说明）
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1． 31.4 0.44
2． C ADE 14:11 11:2.9 1.01 76.8
3． A C 2.98(2.97~2.99) 13.20(13.19~13.21) 0.19 4.70
4． BD 球心 需要 大于 AB B 利用平抛运动的轨迹的抛物线和圆周运动知识证明即可
5． B C F B C A E 300 略小于 串 19.7 3.0 0.50 27.0
6． L5 L6 6.85(6.84-6.86) 14.05(14.04-14.06) L7－L3 7.20(7.18-7.22) 1.75 28
7． 甲 B C 1.50(1.49～1.51) 0.83(0.81～0.85) C
8． A C 如图所示：
小车的速度随时间均匀变化 加速度 越小越好 有关 如果小球的初速度为0，其速度，那么它通过的位移x∝t2．因此，只要测量小球通过不同位移所用的时间，就可以检验小球的速度是否随时间均匀变化．
9． B A B mgx2 质量 A
10．（1）；（2），方向垂直导体板向下；（3）
11．（1）；（2）a.，b.；
12．（1）； （2） ；（3）
13．（1）a.，b.；（2）
14．. (1) ，；(2) 列车电气制动产生的加速度与列车的速度成正比，为过P点的正比例函数，论证过程见解析。画出的图线如下图所示：
(3)
15．(1) ；(2) ；(3)
16．(1) (2)由于F远大于G，因此不需要考虑电子所受重力 (3) 电势和重力势都是反映场的能的性质的物理量，仅由场自身的因素决定.
17．（）图象如图所示；
，；（）a．；b．
18．（1）， （2）， （3）
