第一节 练习使用显微镜
第二单元第一章 细胞是生命活动的基本单位

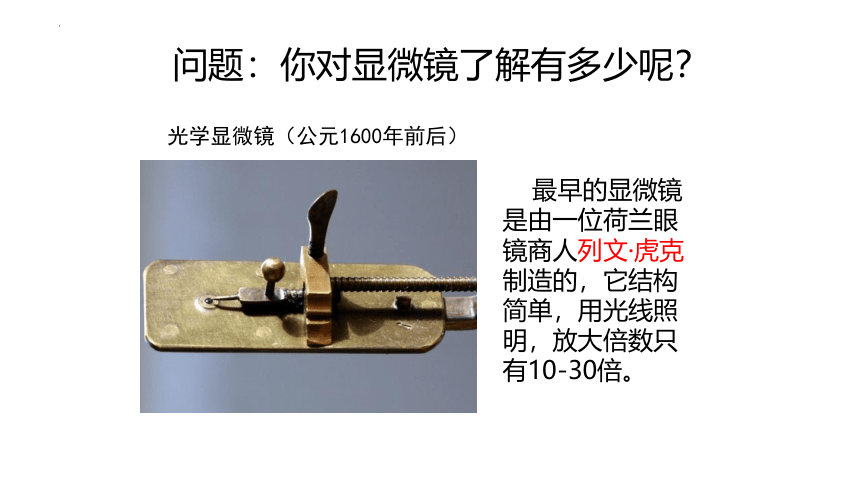

问题：你对显微镜了解有多少呢？
光学显微镜（公元1600年前后）
最早的显微镜是由一位荷兰眼镜商人列文 虎克制造的，它结构简单，用光线照明，放大倍数只有10-30倍。

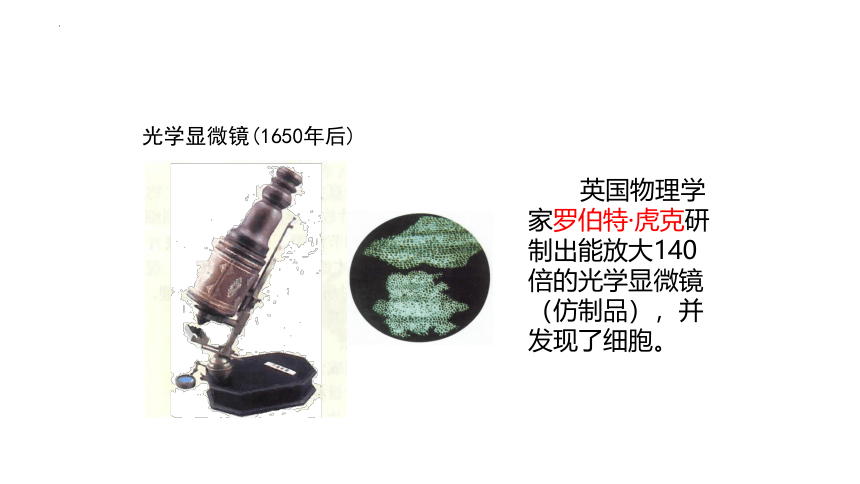

光学显微镜(1650年后)
英国物理学家罗伯特·虎克研制出能放大140倍的光学显微镜（仿制品），并发现了细胞。

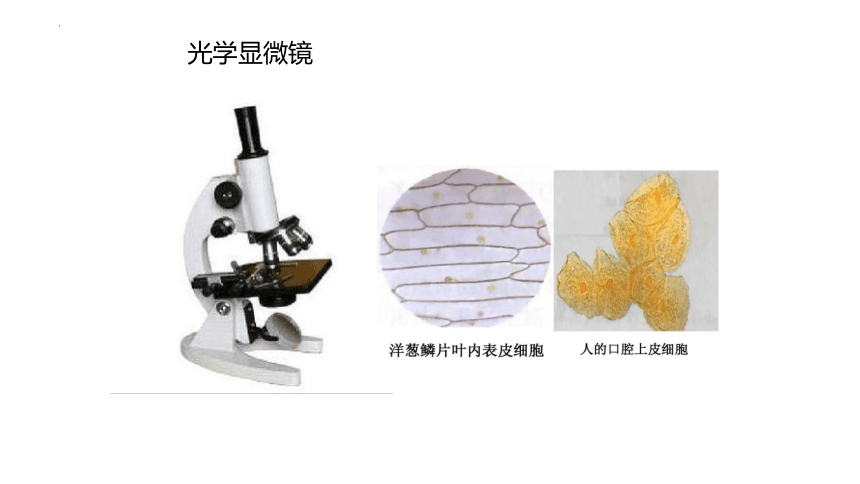

光学显微镜

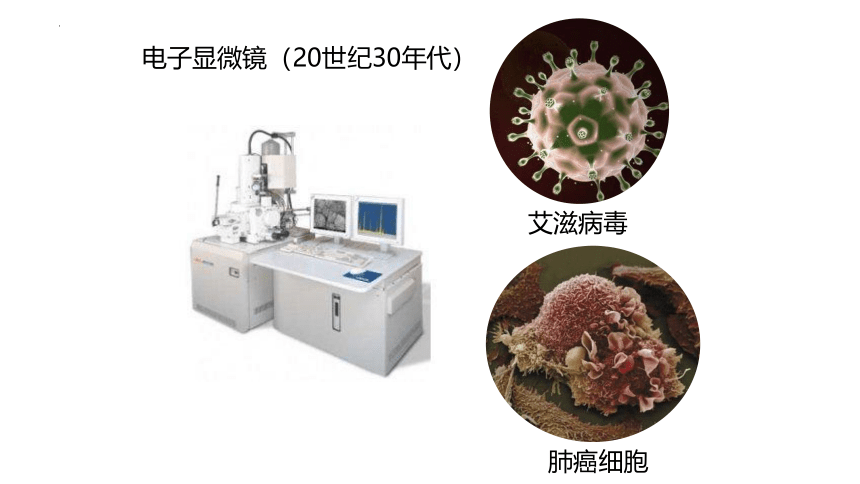

电子显微镜（20世纪30年代）
艾滋病毒
肺癌细胞
一.显微镜的结构
目镜
镜筒
转化器
物镜
载物台
通光孔
压片夹
遮光器
反光镜
粗准焦螺旋
细准焦螺旋
镜臂
镜柱
镜座

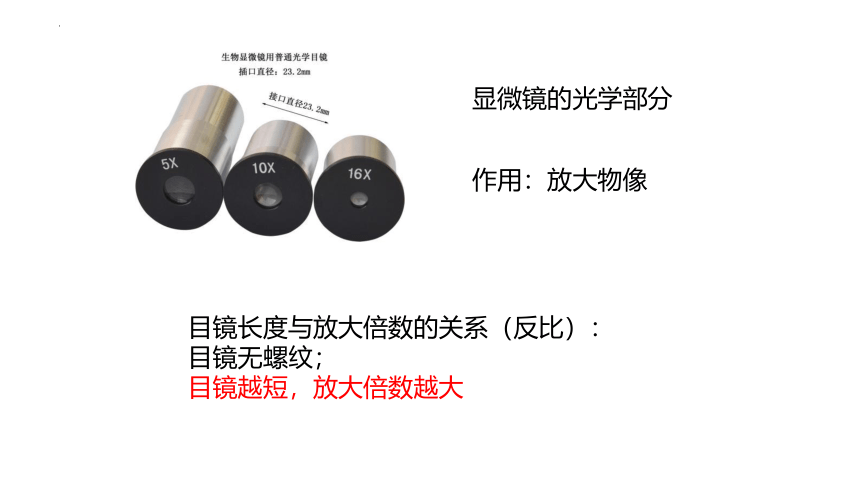

显微镜的光学部分
作用：放大物像
目镜长度与放大倍数的关系（反比）：目镜无螺纹；
目镜越短，放大倍数越大

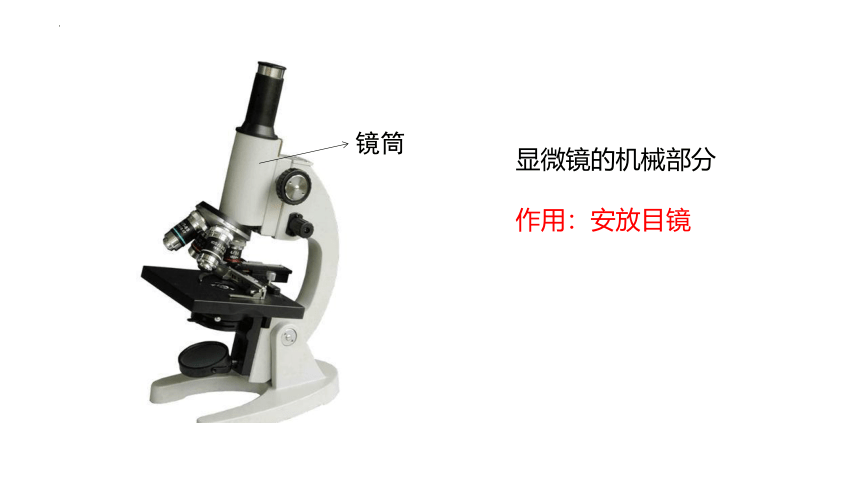

显微镜的机械部分
作用：安放目镜
镜筒
显微镜的光学部分
作用：放大物像
物镜
物镜长度与放大倍数关系(正比)：物镜有螺纹；
物镜越长，放大倍数越大。

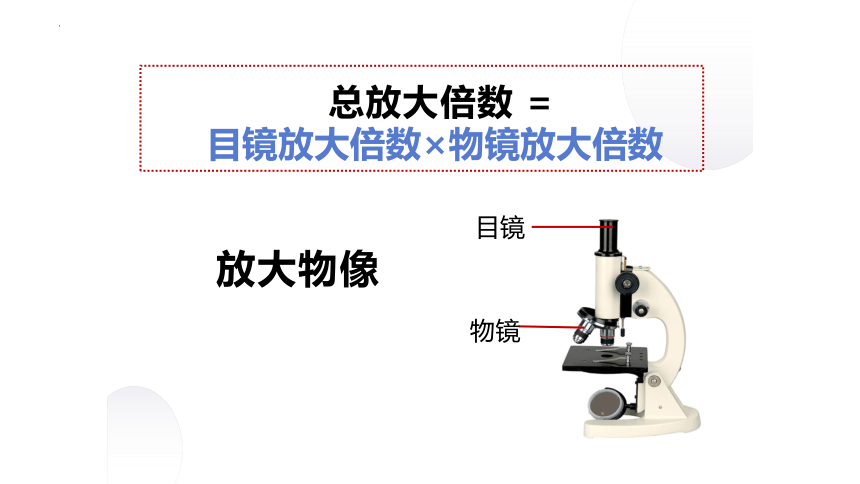

放大物像
总放大倍数 =
物镜
目镜
目镜放大倍数×物镜放大倍数

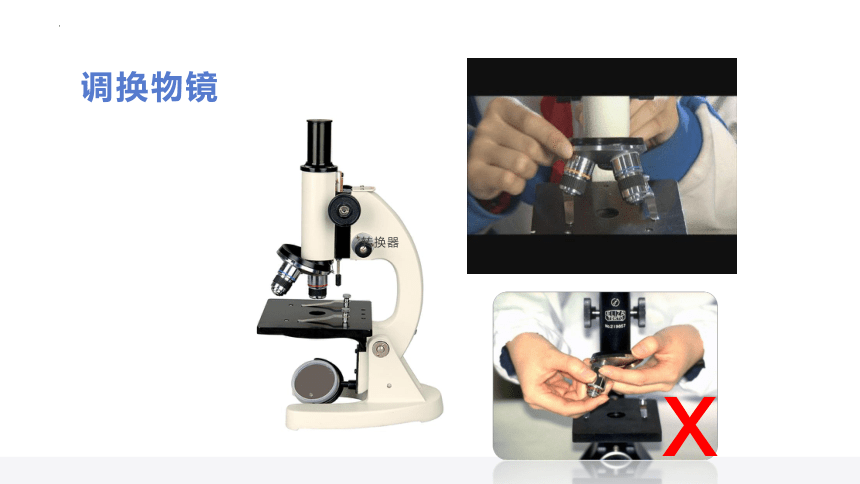

调换物镜
转换器

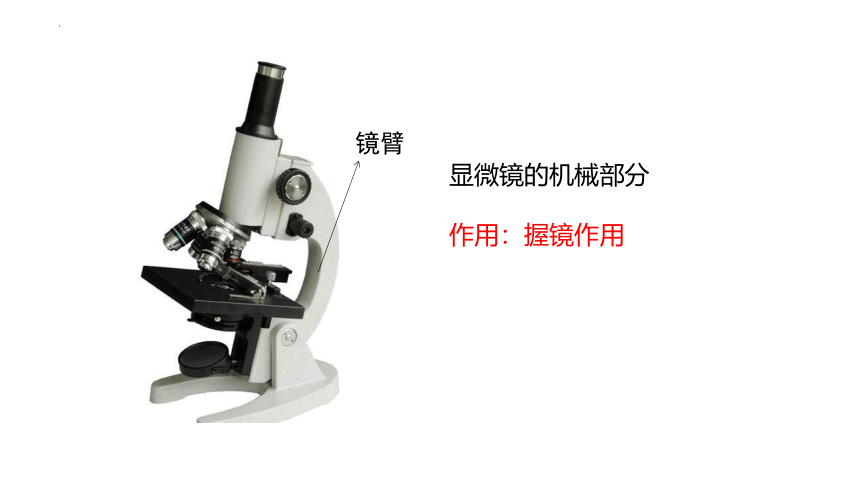

显微镜的机械部分
作用：握镜作用
镜臂
调节焦距
粗准焦螺旋
细准焦螺旋
粗准焦螺旋转动一周，镜筒上升或下降10mm。
细准焦螺旋转动一周，镜筒上升或下降0.1mm。
逆时针旋转上升镜筒
顺时针旋转下降镜筒
通光孔
调节光线强弱
显微镜的机械部分
作用：使光线通过进入物镜和镜筒内
调节光线强弱
遮光器
遮光器
光 圈
反射光线
平面镜
凹面镜
强光时
弱光时
反光镜
压片夹
显微镜的机械部分
作用：固定玻片标本
二、练习使用显微镜
（一）目的要求
练习使用光学显微镜，学习规范的操作方法。
（二）材料用具
光学显微镜，写有“上”字的玻片，动物或植物玻片标本，擦镜纸，纱布。
1.取镜和安放
右手握住镜臂，左手托住镜座。
把显微镜放在实验台距边缘7厘米左右处，略偏左。安装好目镜和物镜。
2.对光（三转）
①转动转换器，使低倍物镜对准通光孔（物镜前端与载物台要保持2厘米的距离）。
2.对光（三转）
②把一个较大的光圈对准通光孔。
③一只眼注视目镜内，另一只眼睁开。
④转动反光镜，使反射光线经过通光孔、物镜、镜筒到达目镜。
通过目镜看到明亮的圆形视野
3.观察（低倍镜）
①把所要观察的玻片标本放在载物台上，用压片夹压住，玻片标本要正对通光孔的中心。
3.观察（低倍镜）
②转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止。
注意：此时眼睛一定要从侧面看着物镜！
③调焦：一只眼睛向目镜内看，同时逆时针转动粗准焦螺旋，使镜筒缓慢上升 直到看清物像为止。
④再略微转动细准焦螺旋使看到的物像更加清晰。
3.观察（低倍镜）
在低倍镜下看到物像后，如何再放大物像进行观察呢？
①移动物像到视野中央（物像往哪偏，标本就往哪移）
②转动转换器换高倍物镜；
③调节视野亮度（用大光圈或凹面镜）；
④转动细准焦螺旋（使物象更加清晰）。
观察和绘图
4.收镜：清洁与放回
①把显微镜的外表用纱布擦拭干净（如需擦拭目镜和物镜，请用擦镜纸。）
②转动转换器，把两个物镜偏到两旁，并将镜筒缓缓下降到最低处。
③反光镜竖直放置，以防反射光线进入物镜或者灰尘落在反光镜上。
④最后把显微镜送回原处。
一取二放，三安装。
四转低倍，五对光。
六上玻片，七下降。
八升镜筒，细观赏。
看完低倍，转高倍。
九退整理，后归箱。
（四）显微镜的使用口诀记忆
三、显微镜的成像知识
(1)目镜内看到的物像是倒像。
(2)玻片标本的移动方向与物像的移动方向刚好相反。
只要把试卷颠倒过来观察即可！
（3）显微镜的放大倍数 =
目镜的放大倍数×物镜的放大倍数
名称 目镜 物镜
实物图
特点 无螺纹，镜头越长，放大倍数越 。 有螺纹，镜头越长，放大倍数越 。
放大倍数 物像放大倍数= 。
小
大
目镜放大倍数×物镜放大倍数
（4）用显微镜观察时，视野、物像等情况的关系如下表
区别 观察到的物像（细胞） 视野范围及亮度
大小及多少 图示 范围 通光量 亮度
放大倍数小 细胞 宽广 大
放大倍数大 细胞 窄小 小
小而多
大而少
亮
暗
（5）显微镜镜头上污点的判断
影响显微镜观察的三个因素:
①玻片标本 ②物镜 ③目镜
通过转动镜头或移动玻片标本来判断。
（6）显微镜视野明暗的调节
光线较暗时,用大光圈,凹面镜;
光线较亮时,用小光圈,平面镜。
