第2节 力的存在(力的三要素和示意图)

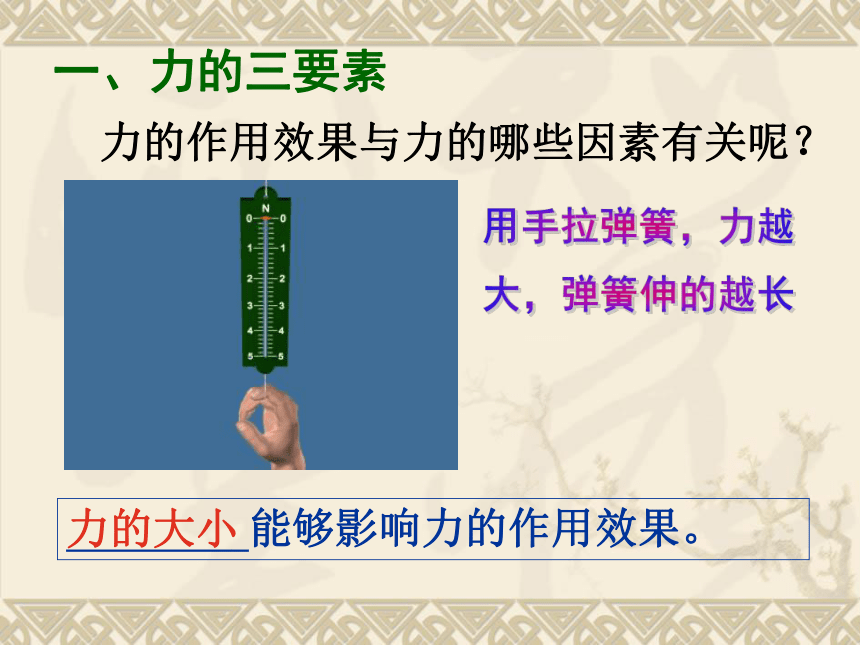

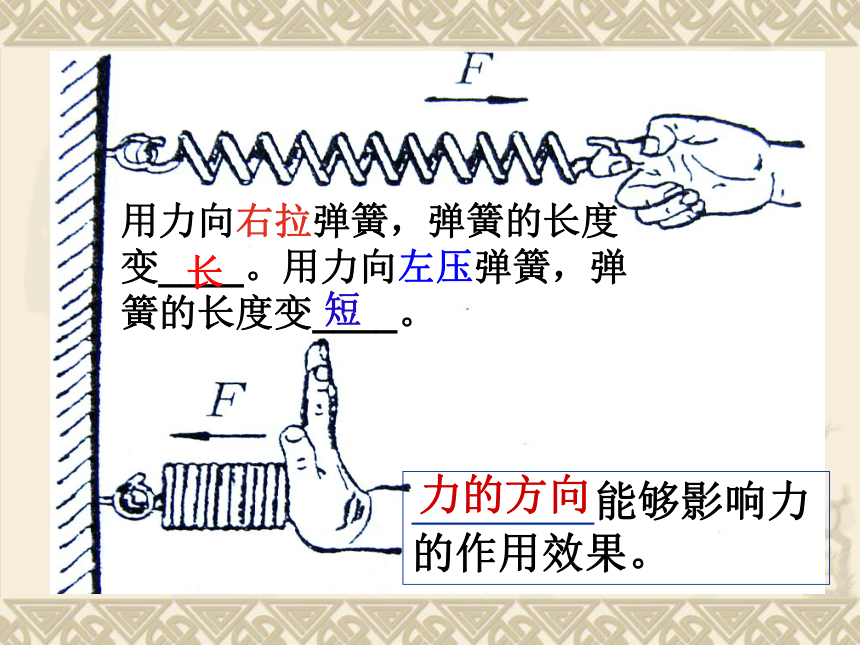

课件18张PPT。第2节 力的存在（3） 力的作用效果是什么？温故知新 力的作用效果与力的哪些因素有关呢？用手拉弹簧，力越大，弹簧伸的越长 能够影响力的作用效果。力的大小 力的作用效果与力的哪些因素有关呢？一、力的三要素 能够影响力的作用效果。力的方向用力向右拉弹簧，弹簧的长度变____。用力向左压弹簧，弹簧的长度变____。

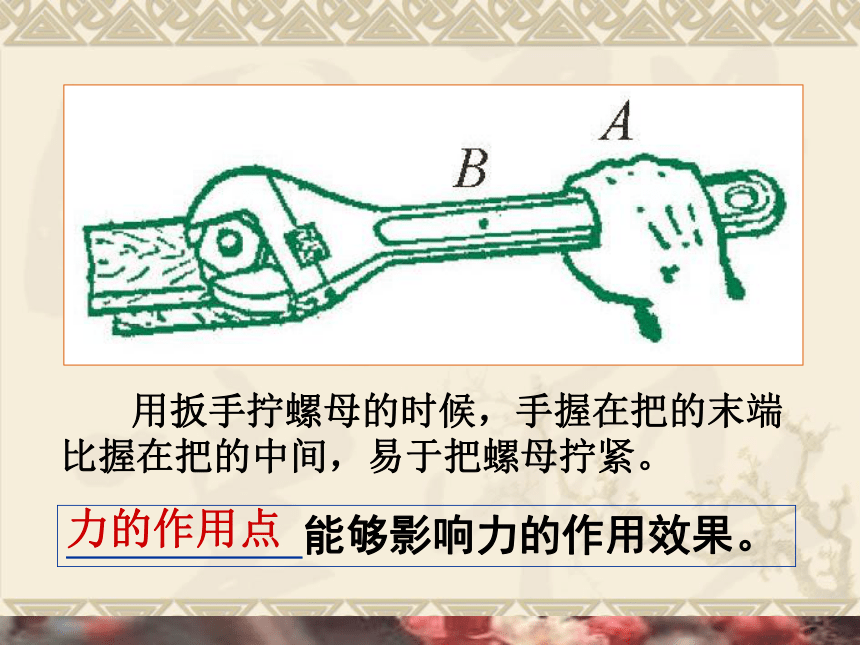

长短　 用扳手拧螺母的时候，手握在把的末端比握在把的中间，易于把螺母拧紧。 能够影响力的作用效果。力的作用点

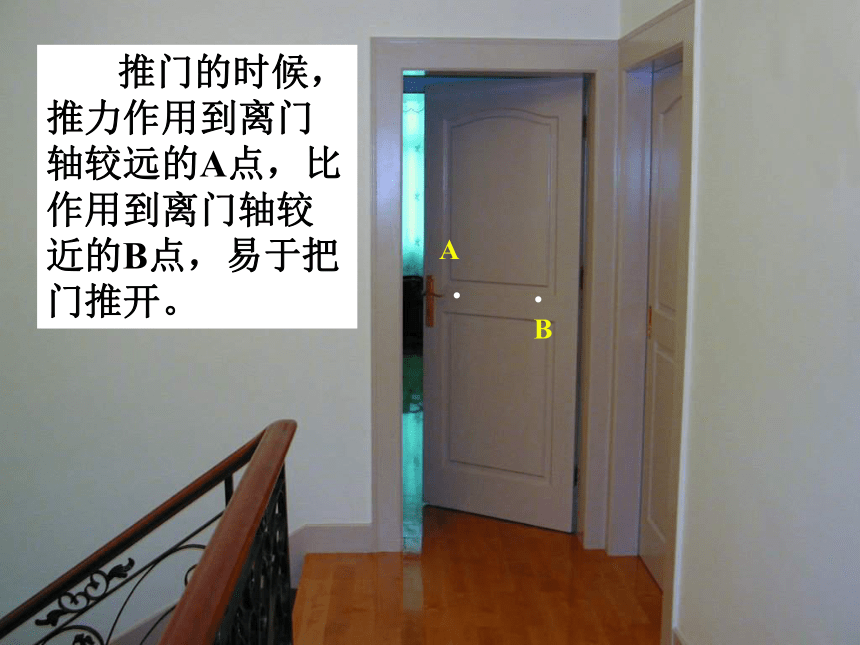

..B A　 推门的时候，推力作用到离门轴较远的A点，比作用到离门轴较近的B点，易于把门推开。体验活动 为什么乙图能拉起同学的手而甲图却拉不起同学的手？　　力的______、______、_______叫做力的三要素，它们都能够影响力的作用效果。你知道吗？大小方向作用点 球员要想将足球准确射入球门，必须要把握好踢球用力的哪些要素？思考与讨论 如何表示一木块受到水平向右32N的拉力？32N二、力的示意图起点：力的作用点箭头：力的方向在箭头边上标出力的大小 通常用一根带箭头的线段来表示力的三要素，这种表示方法叫做力的示意图．线段的长短(包括箭头)箭头所指的方向力的方向力的作用点 线段的起点或终点试一试：小明用40牛的力往右上方拉行李箱，请你用力的示意图作出这个力的三要素。40N试一试：斜面上的木块受到一个沿斜面向上25牛的推力，请你用力的示意图作出这个力的三要素。25N1、力的作用点必须在受力物体上，一般画在接触面上，也可画在受力物体的中心;
2、力的箭头必须画在力的末端;
3、必须标出力的大小、单位，有角度的力必须标明角度。归纳：画力的示意图注意点 1.某小车受到30N的水平向左的拉力,试画出小车所受拉力的示意图.
2.用150N的力竖直向上拉一木块,画出此力的示意图力的作
用效果力 的 三 要 素 力 的示意图大小方向作用点取决表示总结：今天你学会了什么？巩固练习： 如何验证：力的作用效果和力的三要素有关？2N1N2N2N再 见
