2.4 串联电路和并联电路
一、认识电路
1.什么是电路的串联
把几个导体元件依次首尾相连的方式
把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式
2.什么是电路的并联
I0 = I1 = I2 = I3
串联电路各处的电流相同
2.并联电路:
并联电路的总电流等于各支路的电流之和
二、电流特点
0
1
2
3
1.串联电路:
I0 = I1 + I2 + I3+…
0
1
2
3
U03=U01+U12+U23
③结论:串联电路两端的总电压等于各部分电路电压之和
三、电压特点
0
1
2
3
1.串联电路:
U01=φ0－φ1
①各点的电势与各点之间的电势差有什么关系
U12=φ1－φ2
U23=φ2－φ3
②比较电压关系
U03=φ0－φ3
U=U1=U2=U3
并联电路的总电压与各支路的电压相等
三、电压特点
1.串联电路两端的总电压等于各部分电路电压之和
2.并联电路:
0
1
2
3
4
5
6
①比较0、1、2、3点电势关系
②比较4、5、6点的电势关系
③比较电压关系
U
φ0=φ1=φ2=φ3
φ4=φ5=φ6
串联电路的总电阻等于各部分电路电阻之和
四、电阻特点

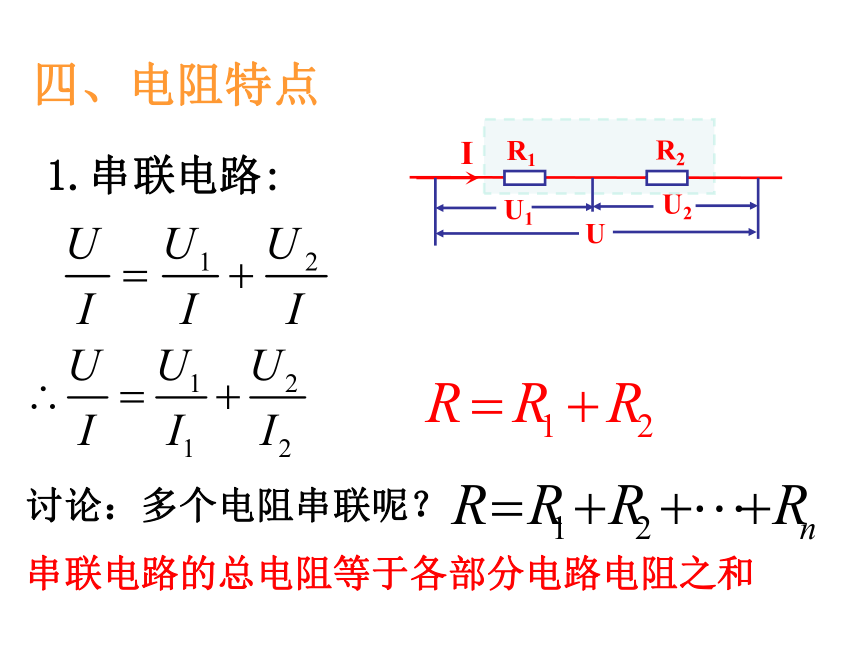

1.串联电路:
讨论：多个电阻串联呢？
R1
R2
U
U1
U2
I
四、电阻特点
1.串联电路:
2.并联电路:
U
R2
R1
I
I1
I2
讨论：多个电阻并联呢？
并联电路的总电阻的倒数等于各支路电阻的倒数之和
四、电阻特点
1.串联电路:
2.并联电路:
讨论：
②n个相同电阻(R1)串联或并联，其总电阻R=？
①R1和R2并联后R=？
(若R1远大于R2，R=？)
R1和R2并联后 R= R1R2/(R1+R2)
n个相同的电阻R并联R总＝R/n
③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？
④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？
⑤并联电路中,某一电阻增大,总电阻如何变？
⑥混联电路中,某一电阻增大,总电阻如何变？
R > Rn
R < Rn
Rn 增大 R增大
不管电路连接方式如何，只要有一个电阻增大，总电阻就增大
五、串并联电路特点
1.串联电路
2.并联电路
2. 三个主要参数
①内阻:电流计内阻Rg
②量程：满偏电流 Ig
③满偏电压Ug
3.电路图符号：
G
六、电流计
1、作用：
测量微小电流和电压
0
1
2
3
mA
七、电压表
例1:有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？
Ig
Rg
R
U
Ug
UR
V
U
在表头串联一个阻值较大的电阻
R串=990 Ω Rv=1000 Ω
例2.有一个电流表G，内阻Rg=25 Ω ，满偏电流Ig=3mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？
U
I
Rg
Ig
IR
R
A
U
I
八、电流表
在表头上并联一个阻值较小的电阻
R并=0.126 Ω RA=0.125 Ω
1）若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为
2）若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为
小 结
