人教版物理九年级下册 第十八章电功率单元测试（有答案）

检测内容：第十八章
得分________　卷后分________　评价________
一、选择题(本大题共12小题，每小题3分，共36分。1～10题为单选题，11～12为多选题，漏选得2分，错选得0分)
1．下列数据符合实际的是( B )
A．家用台灯正常工作时的电流是2 A B．家用电路的正常工作电压为220 V
C．家用台式计算机的额定功率约为1 000 W D．家用电冰箱正常工作一天消耗的电能为200 J
2．(遂宁期末)小明家电能表上个月底的示数为，这个月底的示数如图所示，由图可知( B )
A．他家本月用电是362.6 kW·h B．本月他家电能表的转盘转了6×104圈
C．他家电能表正常工作时的电流为10 A D．他家本月用电3.6×106 J
eq \o(\s\up7(),\s\do5(第2题图)) 　　　 eq \o(\s\up7(),\s\do5(第3题图)) 　　　 eq \o(\s\up7(),\s\do5(第4题图))
3．如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上。闭合开关后，发现甲灯发光，乙灯不发光。经检查，电路连接正确，两只灯泡完好无损。则乙灯不发光的原因最有可能是( B )
A．乙灯的实际功率大 B．乙灯的实际功率小
C．通过乙灯的电流远大于通过甲灯的电流 D．乙灯两端的电压远小于甲灯两端的电压
4．(苏州期末)现有两个定值电阻R1和R2(R1＞R2)，按照如图所示的四种方式，分别接到电压恒为U的电源两端且工作相同的时间。则四个电路中电流做功大小关系正确的是( D )
A．W甲＞W乙＞W丙＞W丁 B．W甲＞W丙＞W丁＞W乙
C．W丙＞W丁＞W乙＞W甲 D．W乙＞W丁＞W丙＞W甲
5．(滁州期末)灯泡L1标有“9 V　6 W”的字样，灯泡L2标有“6 V　3 W”的字样，如果把它们串联在12 V的同一个电路中，两灯相比较，则发光稍亮一些的是(灯丝电阻不受温度影响)( A )
A．灯泡L1 B．两灯的亮度一样 C．灯泡L2 D．无法判断

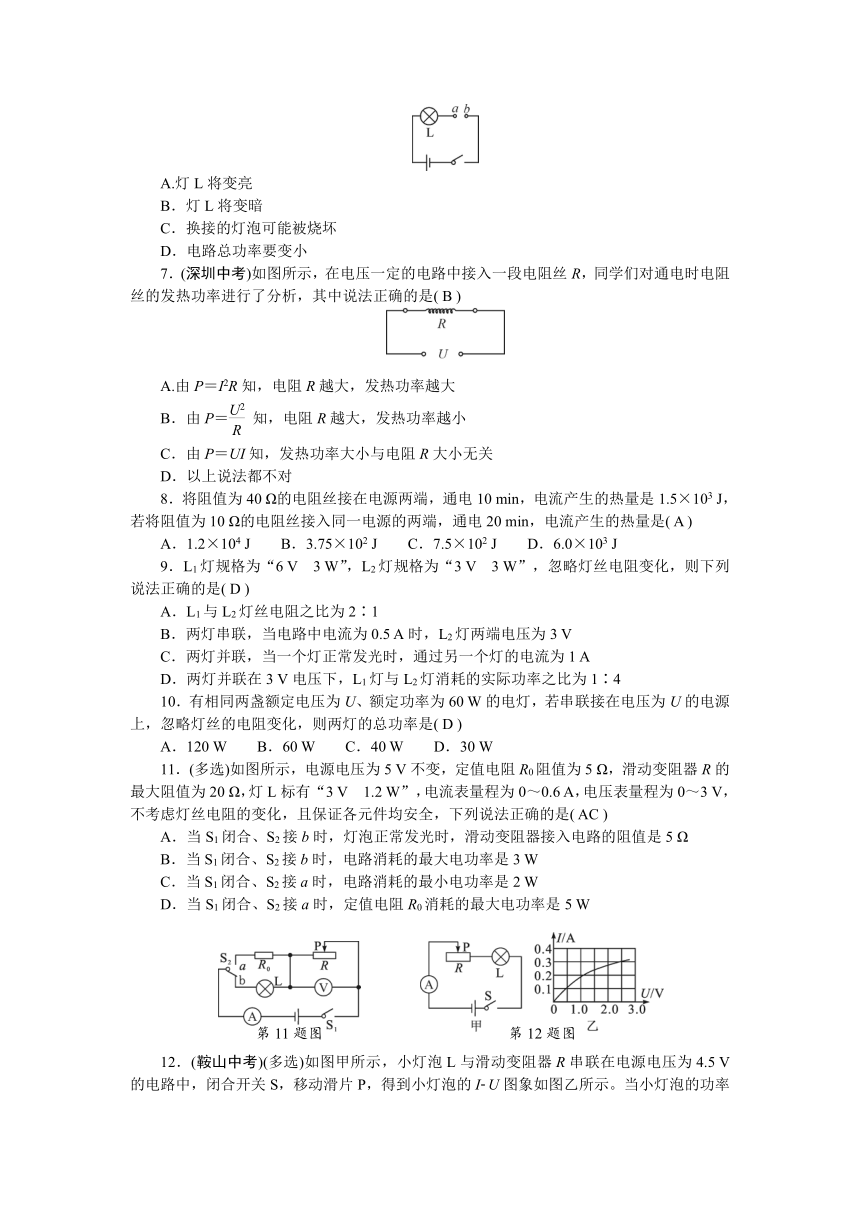

6．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变，当在a、b间接上“6 V　6 W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在a、b间接入一个“6 V　4 W”的灯泡后，再闭合开关，下列说法错误的是( A )
A.灯L将变亮
B．灯L将变暗
C．换接的灯泡可能被烧坏
D．电路总功率要变小
7．(深圳中考)如图所示，在电压一定的电路中接入一段电阻丝R，同学们对通电时电阻丝的发热功率进行了分析，其中说法正确的是( B )
A.由P＝I2R知，电阻R越大，发热功率越大
B．由P＝知，电阻R越大，发热功率越小
C．由P＝UI知，发热功率大小与电阻R大小无关
D．以上说法都不对
8．将阻值为40 Ω的电阻丝接在电源两端，通电10 min，电流产生的热量是1.5×103 J，若将阻值为10 Ω的电阻丝接入同一电源的两端，通电20 min，电流产生的热量是( A )
A．1.2×104 J B．3.75×102 J C．7.5×102 J D．6.0×103 J
9．L1灯规格为“6 V　3 W”，L2灯规格为“3 V　3 W”，忽略灯丝电阻变化，则下列说法正确的是( D )
A．L1与L2灯丝电阻之比为2∶1
B．两灯串联，当电路中电流为0.5 A时，L2灯两端电压为3 V
C．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1 A
D．两灯并联在3 V电压下，L1灯与L2灯消耗的实际功率之比为1∶4
10．有相同两盏额定电压为U、额定功率为60 W的电灯，若串联接在电压为U的电源上，忽略灯丝的电阻变化，则两灯的总功率是( D )
A．120 W B．60 W C．40 W D．30 W
11．(多选)如图所示，电源电压为5 V不变，定值电阻R0阻值为5 Ω，滑动变阻器R的最大阻值为20 Ω，灯L标有“3 V　1.2 W”，电流表量程为0～0.6 A，电压表量程为0～3 V，不考虑灯丝电阻的变化，且保证各元件均安全，下列说法正确的是( AC )
A．当S1闭合、S2接b时，灯泡正常发光时，滑动变阻器接入电路的阻值是5 Ω
B．当S1闭合、S2接b时，电路消耗的最大电功率是3 W
C．当S1闭合、S2接a时，电路消耗的最小电功率是2 W
D．当S1闭合、S2接a时，定值电阻R0消耗的最大电功率是5 W
eq \o(\s\up7(),\s\do5(第11题图)) 　　　 eq \o(\s\up7(),\s\do5(第12题图))
12．(鞍山中考)(多选)如图甲所示，小灯泡L与滑动变阻器R串联在电源电压为4.5 V的电路中，闭合开关S，移动滑片P，得到小灯泡的I U图象如图乙所示。当小灯泡的功率为0.75 W时，下列说法正确的是( CD )
A．电流表的示数为0.2 A B．滑动变阻器接入电路的电阻为15 Ω
C．电路消耗的总功率是1.35 W D．10 s内电流对滑动变阻器做功是6 J

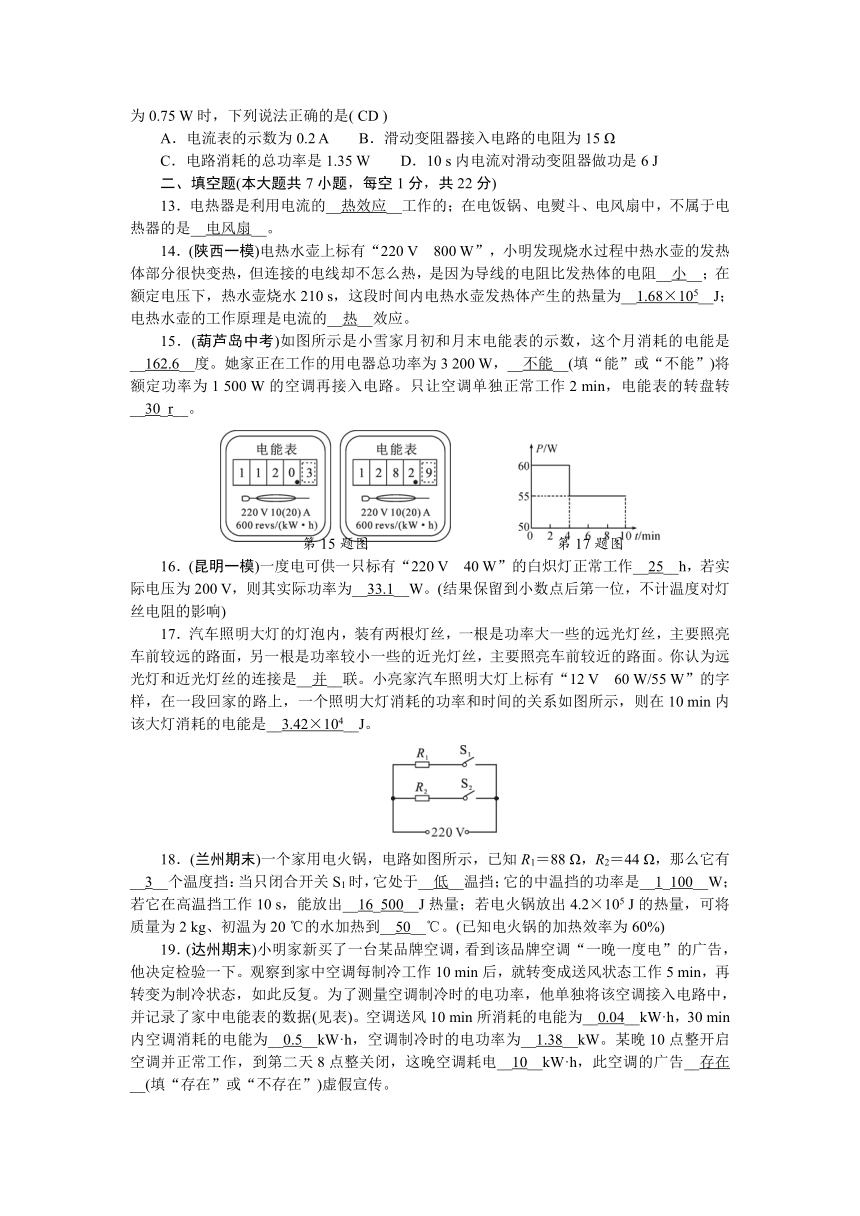

二、填空题(本大题共7小题，每空1分，共22分)
13．电热器是利用电流的__热效应__工作的；在电饭锅、电熨斗、电风扇中，不属于电热器的是__电风扇__。
14．(陕西一模)电热水壶上标有“220 V　800 W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻__小__；在额定电压下，热水壶烧水210 s，这段时间内电热水壶发热体产生的热量为__1.68×105__J；电热水壶的工作原理是电流的__热__效应。
15．(葫芦岛中考)如图所示是小雪家月初和月末电能表的示数，这个月消耗的电能是__162.6__度。她家正在工作的用电器总功率为3 200 W，__不能__(填“能”或“不能”)将额定功率为1 500 W的空调再接入电路。只让空调单独正常工作2 min，电能表的转盘转__30_r__。
eq \o(\s\up7(),\s\do5(第15题图)) 　　　　 eq \o(\s\up7(),\s\do5(第17题图))
16．(昆明一模)一度电可供一只标有“220 V　40 W”的白炽灯正常工作__25__h，若实际电压为200 V，则其实际功率为__33.1__W。(结果保留到小数点后第一位，不计温度对灯丝电阻的影响)
17．汽车照明大灯的灯泡内，装有两根灯丝，一根是功率大一些的远光灯丝，主要照亮车前较远的路面，另一根是功率较小一些的近光灯丝，主要照亮车前较近的路面。你认为远光灯和近光灯丝的连接是__并__联。小亮家汽车照明大灯上标有“12 V　60 W/55 W”的字样，在一段回家的路上，一个照明大灯消耗的功率和时间的关系如图所示，则在10 min内该大灯消耗的电能是__3.42×104__J。
18．(兰州期末)一个家用电火锅，电路如图所示，已知R1＝88 Ω，R2＝44 Ω，那么它有__3__个温度挡：当只闭合开关S1时，它处于__低__温挡；它的中温挡的功率是__1_100__W；若它在高温挡工作10 s，能放出__16_500__J热量；若电火锅放出4.2×105 J的热量，可将质量为2 kg、初温为20 ℃的水加热到__50__℃。(已知电火锅的加热效率为60%)
19．(达州期末)小明家新买了一台某品牌空调，看到该品牌空调“一晚一度电”的广告，他决定检验一下。观察到家中空调每制冷工作10 min后，就转变成送风状态工作5 min，再转变为制冷状态，如此反复。为了测量空调制冷时的电功率，他单独将该空调接入电路中，并记录了家中电能表的数据(见表)。空调送风10 min所消耗的电能为__0.04__kW·h，30 min内空调消耗的电能为__0.5__kW·h，空调制冷时的电功率为__1.38__kW。某晚10点整开启空调并正常工作，到第二天8点整关闭，这晚空调耗电__10__kW·h，此空调的广告__存在__(填“存在”或“不存在”)虚假宣传。
送风状态时消耗的功率：0.24 kW
测量时间 第30 min
电能表示数/kW·h
开始计时 1 666.0
30 min 1 666.5
三、实验探究题(本大题共2小题，共21分)
20．(9分)(云南一模)在“探究影响电流热效应的因素”实验中，如图所示，三个烧瓶中装入等质量的煤油。
(1)为了“探究电流通过电阻产生的热量与电流的关系”，小明设计了甲图装置，该实验通过比较__温度计示数变化__(填“温度计示数变化“或“加热时间“)来判断产生的热量多少。
(2)先测量烧瓶内液体的温度，并得到温度的升高量填入表中；然后移动滑动变阻器滑片，由此得出结论：同一导体，在__通电时间__相等时，电流越大，其产生的热量__越多__。
实验次数 电流/A 通电时间/s 电阻/Ω 温度升高量/℃
1 0.3 30 10 1.5
2 0.6 30 10 6.0
(3)若要“探究电流通过电阻产生热量与电阻的关系”，可选乙图中__B__(填“A”或“B”)烧瓶中的电阻与甲图中的烧瓶__电阻__串联。
(4)小明改进了实验装置(如图所示)，两个透明容器中封闭着等量的空气。
①观察图甲中的A、B管，在通电时间相等时，发现B管液面上升得更高，表明电流通过导体产生的热量多少与__电阻__有关。
②采用图乙中的实验装置“探究电流产生的热量跟电流是否有关”时，右边透明容器中应该选用阻值为__5__Ω的电阻丝，且乙装置左、右两个容器中电阻丝发热功率之比为__9∶4__。
21．(12分)在“测量小灯泡的额定功率”实验中，已连接的部分电路如图甲所示。图中电源电压恒定，小灯泡上只能看到“3.8 V”字样。
(1)请你用笔画线代替导线，将图中的实物电路连接完整。
　　　解：
(2)正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数。其故障原因可能是__灯泡处断路__。
(3)故障排除后开始实验，当变阻器滑片滑到图示位置时，电压表的示数为3.0 V。接着应将滑片向右滑动，直至灯泡两端电压为额定电压，此时电流表的示数如图乙所示。则灯泡的额定功率为__1.52__W。
(4)实验时某小组学生发现电流表损坏，他们想设计一个不用电流表测定该小灯泡额定功率的实验。于是向老师要了一个阻值为R0的定值电阻(阻值适当)和一个单刀双掷开关(符号：)，借助原有的实验器材，顺利完成了实验。假如由你来做该实验，要求电路只连接一次，请设计实验方案。
①在虚线框内画出实验电路图。
②简述实验步骤：(用相应的字母表示测出的物理量)
解：a.按图连接电路，闭合S1，S2接1，调节滑动变阻器，使电压表示数为3.8 V；
b．保持滑动变阻器滑片的位置不变，S2接2，读出电压表示数为U。
③写出灯泡额定功率的表达式：__P额＝__(用已知量和测量量表示)。
四、综合应用题(本大题共2小题，共21分)
22．(9分)(襄阳中考)如图所示，电源电压保持不变，小灯泡L上标有“6 V　2 W”字样，当S1和S2同时闭合时，电流表的示数为0.5 A；当只闭合S1时，电压表的示数为3 V，此时R1消耗的功率为0.4 W。求：
(1)小灯泡正常工作时的电阻值。
(2)R1的阻值。
解：(1)由P＝得，小灯泡正常工作时的电阻值：RL＝＝＝18 Ω。
(2)当S1和S2同时闭合时，灯泡被短路，电路中只有R1工作，电路中的电流I＝＝0.5 A①，当只闭合S1时，R1和灯泡串联，电压表测量灯泡两端的电压，此时电路中的电流：I串＝，此时R1消耗的功率：P1＝I串2R1＝()2R1＝＝0.4 W②，联立①②两式解得R1＝3.6 Ω或R1＝10 Ω。当R1＝3.6 Ω时，电源电压U＝IR1＝0.5 A×3.6 Ω＝1.8 V＜3 V，不合题意，所以R1＝3.6 Ω应舍去，即R1的阻值为10 Ω。
23．(12分)(泸州中考)小明家电热水器铭牌标识为“220 V　1 000 W”。由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220 V的家庭电路中工作5 min，发现电能表指示灯闪烁了242次，电能表规格如图所示。问：
(1)小明测得该电热水器的实际电功率是多少？
(2)该电热水器氧化电热丝的实际电阻值是多少？
(3)为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？
解：(1)3 000 imp/(kW·h)表示每消耗1 kW·h的电能，指示灯闪烁3 000次，所以，电能表指示灯闪烁了242次消耗的电能：W＝ kW·h＝×3.6×106 J＝2.904×105 J，该电热水器的实际电功率：P实＝＝＝968 W。　(2)由P＝UI＝可得，该电热水器氧化电热丝的实际电阻值：R实＝＝＝50 Ω。　(3)电热水器铭牌标识的功率对应的电阻：R＝＝＝48.4 Ω，为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝R′，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，＝＋，即＝＋，解得：R′＝1 512.5 Ω。
