第3节 认识简单机械（第1、2课时）

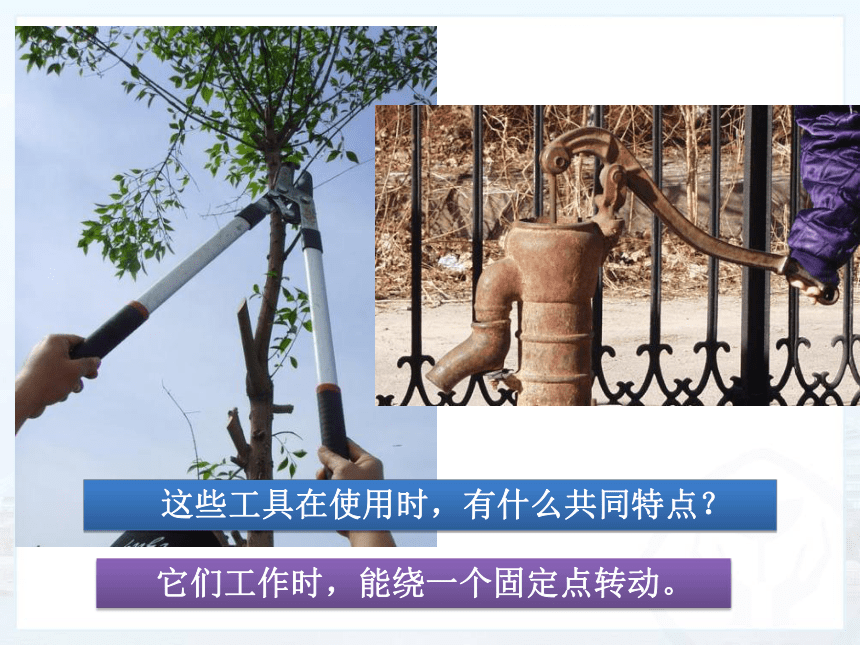

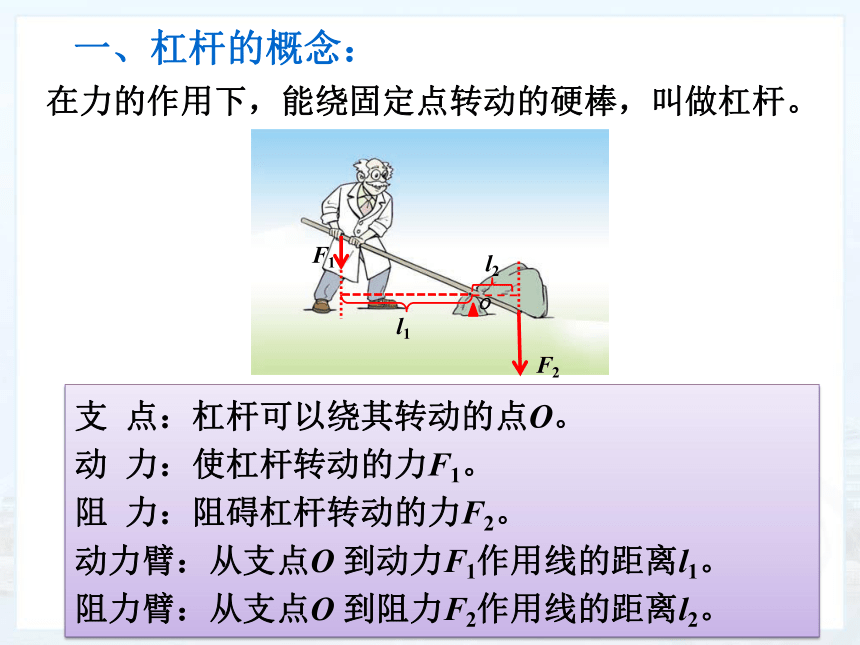

课件24张PPT。第三节 认识简单机械——杠杆2.会绘制杠杆示意图及理解杠杆的平衡条件1.认识杠杆和有关杠杆的几个概念3.能从常见的工具和简单的机械中识别出杠杆学习目标　　这些工具在使用时，有什么共同特点？　 它们工作时，能绕一个固定点转动。在力的作用下，能绕固定点转动的硬棒，叫做杠杆。一、杠杆的概念：支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力F1。
阻 力：阻碍杠杆转动的力F2。
动力臂：从支点O 到动力F1作用线的距离l1。
阻力臂：从支点O 到阻力F2作用线的距离l2。F1F2支 点：杠杆可以绕其转动的点O。
动 力：使杠杆转动的力F1。
阻 力：阻碍杠杆转动的力F2。
动力臂：从支点O 到动力F1作用线的距离l1。

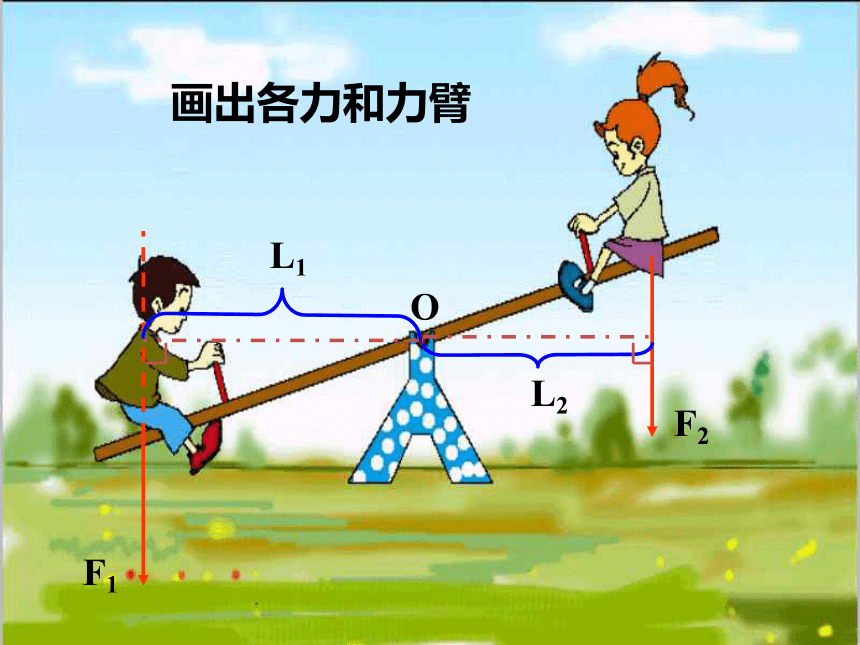

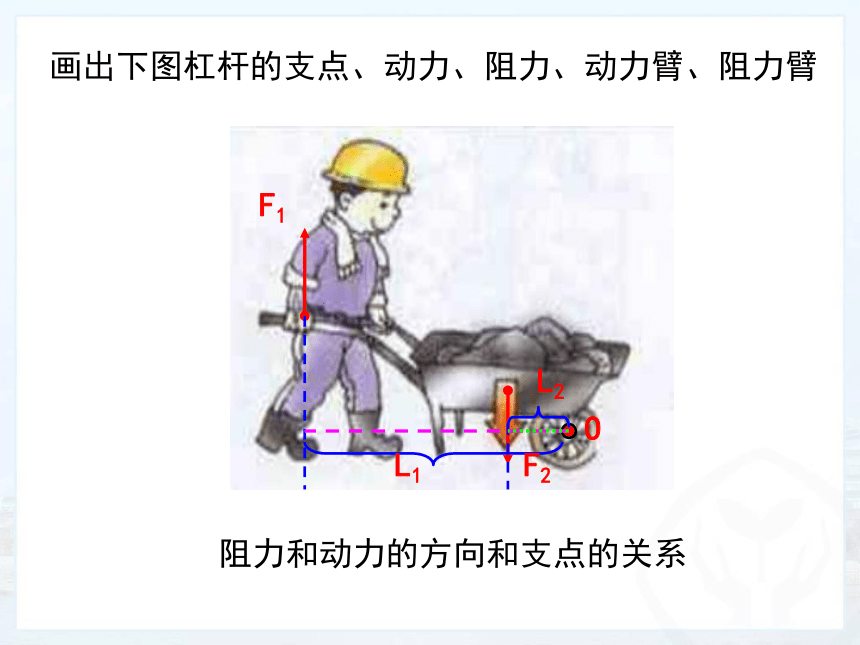

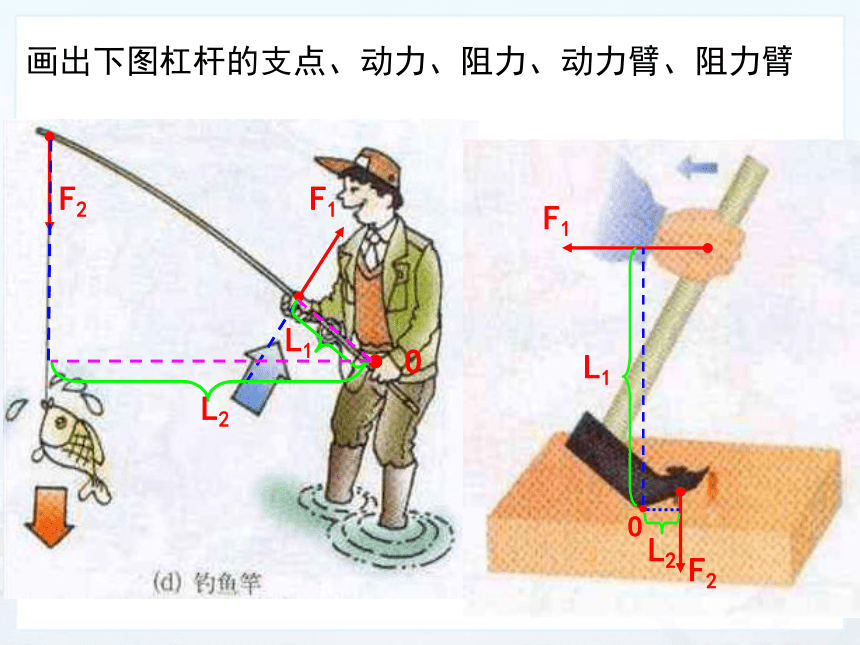

阻力臂：从支点O 到阻力F2作用线的距离l2。F2阻力L1动力臂L2阻力臂动力作用线阻力作用线O支点杠杆绕着转动的固定点使杠杆转动的力阻碍杠杆转动的力支点到动力作用线的距离支点到阻力作用线的距离F1动力二、绘制杠杆示意图F1F2L1L2O画出各力和力臂O F2F1L1L2画出下图杠杆的支点、动力、阻力、动力臂、阻力臂阻力和动力的方向和支点的关系画出下图杠杆的支点、动力、阻力、动力臂、阻力臂F1F2L1L2OF1F2L1L2O三、杠杆的平衡条件：2．探究杠杆的平衡条件 1．杠杆平衡：杠杆在动力和阻力作用下静止时，我们就说杠杆平衡。保证力臂沿杠杆，便于测量。　问题：杠杆在满足什么条件时才会平衡？实验操作：（1）调节平衡螺母，使杠杆水平平衡。问题：为什么要调节杠杆在水平位置平衡？（2）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
（3）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小，再做几次实验。
（4）在杠杆的一侧挂上钩码作为阻力，通过在其他位置上用弹簧测力计拉住杠杆的办法使杠杆平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。　杠杆平衡时，动力×动力臂=阻力×阻力臂。　　3．练习l1＝3l2，F1是F2的＿＿＿倍。
F1:F2＝2:5，l1:l2＝＿＿＿＿。
l1:l2＝4:3，F2＝60 N，F1＝＿＿＿。
F1＝15 N，F2＝75 N，l1＝15 cm，l2＝＿＿＿。四、生活中的杠杆：请仔细观察，利用撬棒撬石头时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？　1．省力杠杆：
动力臂大于阻力臂，动力小于阻力。在生活中，你还发现了哪些工具是省力杠杆？ 我们在使用省力杠杆时，得到了省力的利益，同时我们又付出了怎样的代价呢？o　 使用费力的杠杆，有什么好处呢？请注意观察，赛艇的船浆在划水时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？　　2．费力杠杆：
动力臂小于阻力臂，动力大于阻力。在生活中，你还发现了哪些工具是费力杠杆？使用费力杠杆，虽然费了力，但却省了动力作用点移动的距离。　3．等臂杠杆：
动力臂等于阻力臂，动力等于阻力。物理实验室中，我们使用的天平就是等臂杠杆。托盘天平学生天平课堂小结杠杆的概念杠杆平衡的条件杠杆的分类1．下列工具在正常使用中，属于费力杠杆的是

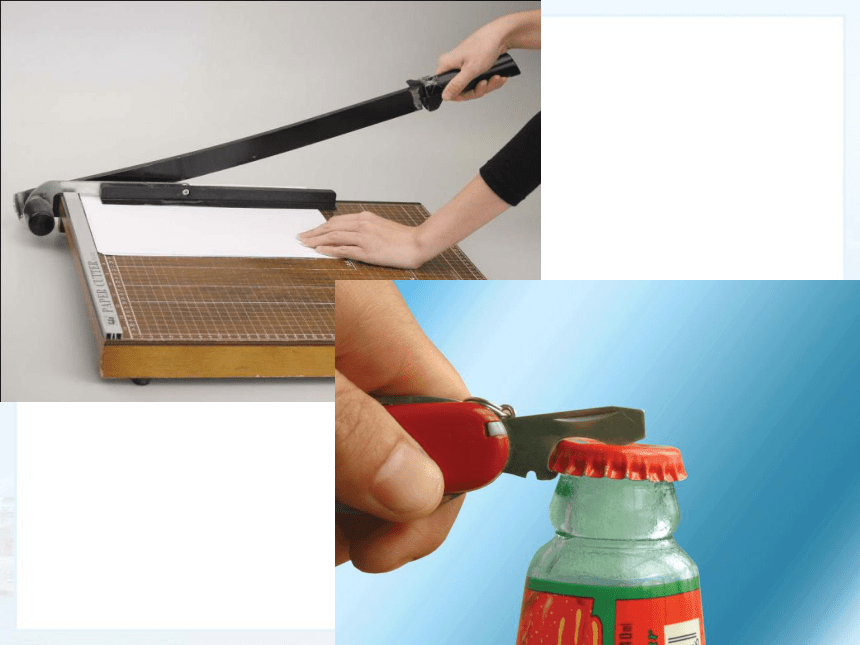

（ ） [练一练]A．启瓶器B．切纸铡刀C．食品夹D．羊角锤c2．小阳同学在做“探究杠杆平衡条件”的实验时，他把杠杆挂在支架上，发现左端向下倾斜。
（1）若使杠杆在 位置平衡，需把平衡螺母向
端调节。
（2）如果在杠杆的A处挂三个相同的钩码，则在B处要挂 个同样的钩码，杠杆才能重新位置平衡。
（3）若在C处挂6 N的钩码，用弹簧测力计作用在B点，要使杠杆在水平位置平衡，最小拉力的方向应该 ，此时弹簧测力计的示数为 。水平右2竖直向上2 N　　3．如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等BF3O　　4．一根粗细均匀的木棒重500 N，一头着地，求:抬起另一端所需最小的力有多大？
