课件22张PPT。欧姆定律、伏安法测电阻
复习

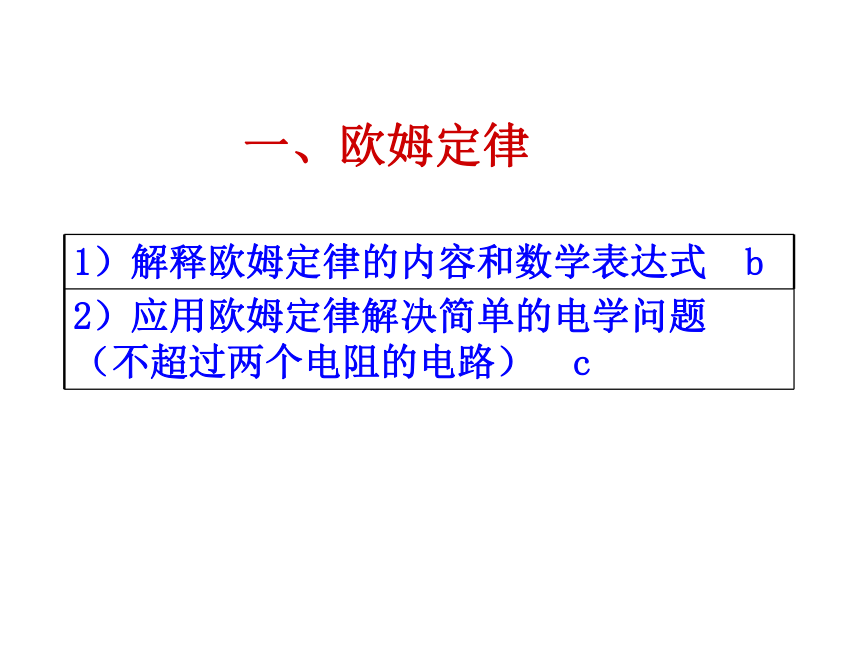

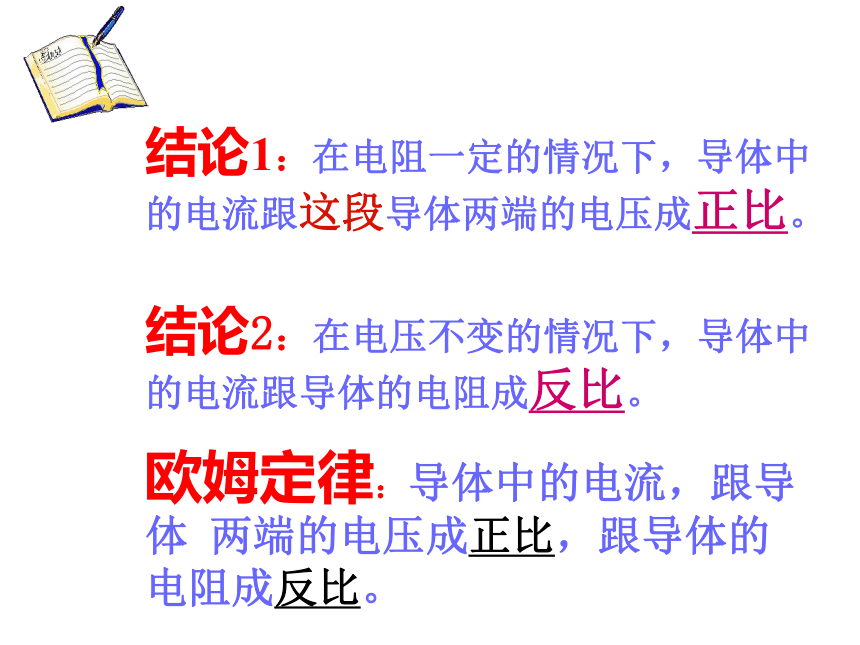

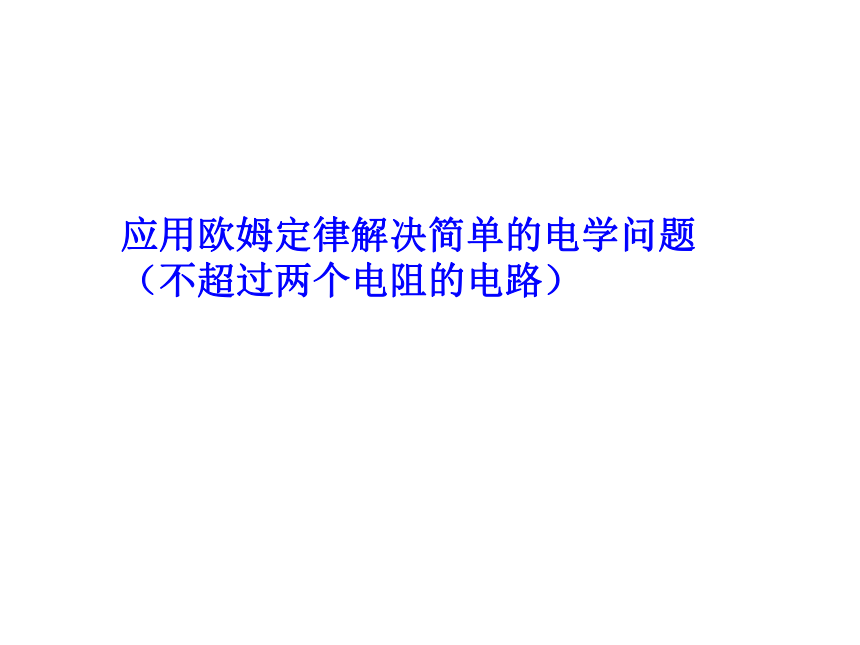

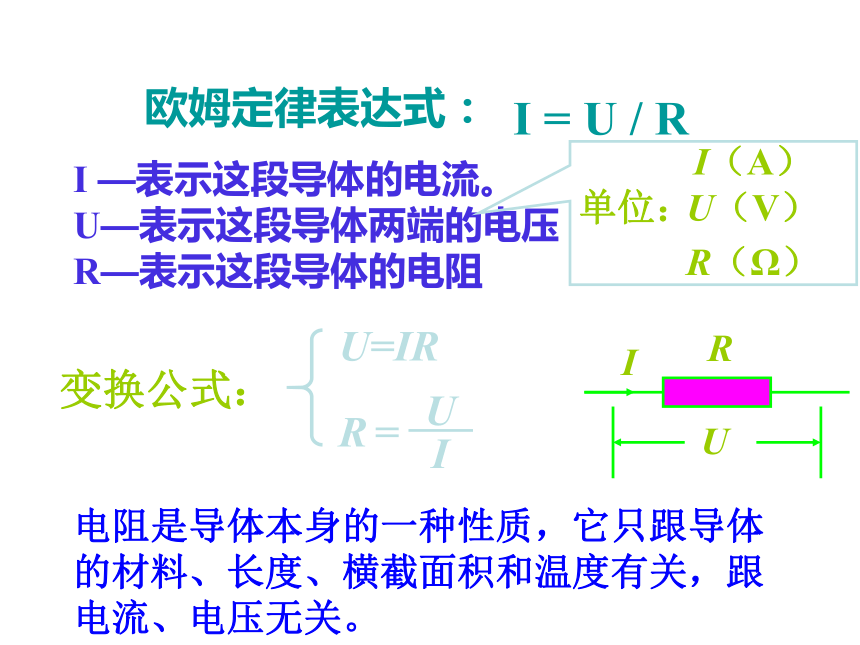

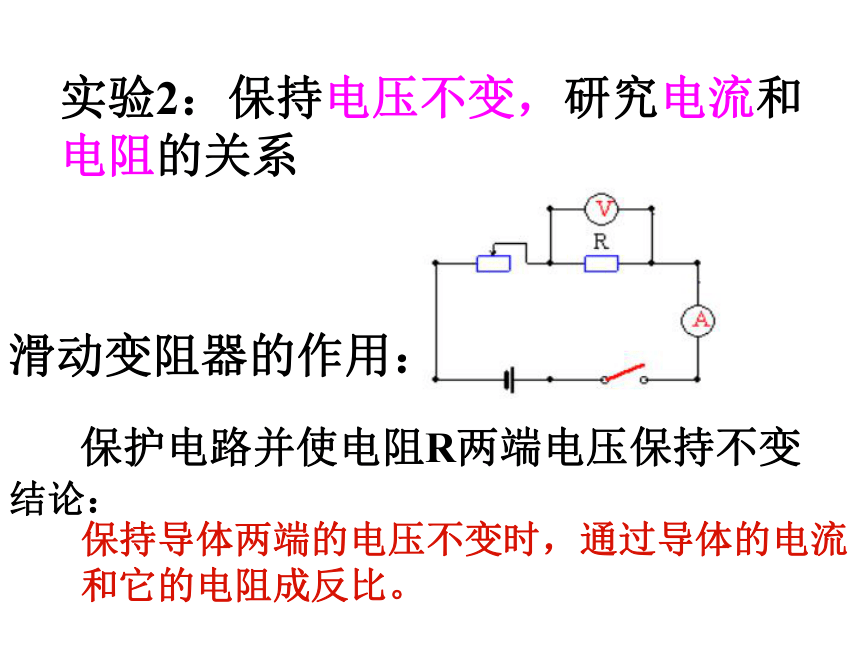

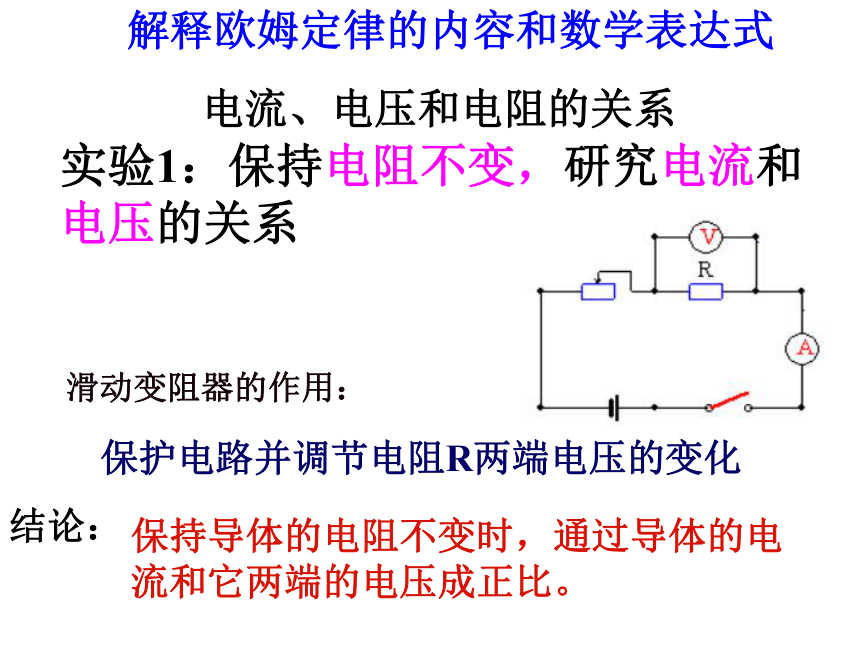

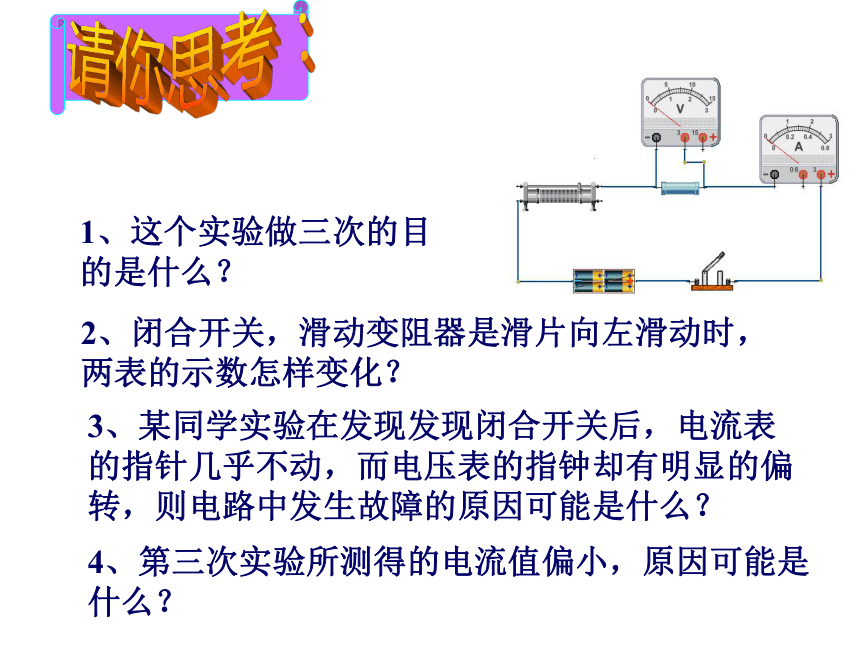

一、欧姆定律电流、电压和电阻的关系实验1：保持电阻不变，研究电流和电压的关系滑动变阻器的作用：保护电路并调节电阻R两端电压的变化保持导体的电阻不变时，通过导体的电流和它两端的电压成正比。结论：解释欧姆定律的内容和数学表达式1、这个实验做三次的目的是什么？2、闭合开关，滑动变阻器是滑片向左滑动时，两表的示数怎样变化？4、第三次实验所测得的电流值偏小，原因可能是什么？3、某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指钟却有明显的偏转，则电路中发生故障的原因可能是什么？实验2：保持电压不变，研究电流和电阻的关系滑动变阻器的作用：保护电路并使电阻R两端电压保持不变保持导体两端的电压不变时，通过导体的电流和它的电阻成反比。结论：结论1：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2：在电压不变的情况下，导体中的电流跟导体的电阻成反比。欧姆定律：导体中的电流，跟导体 两端的电压成正比，跟导体的电阻成反比。I —表示这段导体的电流。 U—表示这段导体两端的电压 R—表示这段导体的电阻 欧姆定律表达式： I = U / R变换公式：U=IR电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。应用欧姆定律解决简单的电学问题

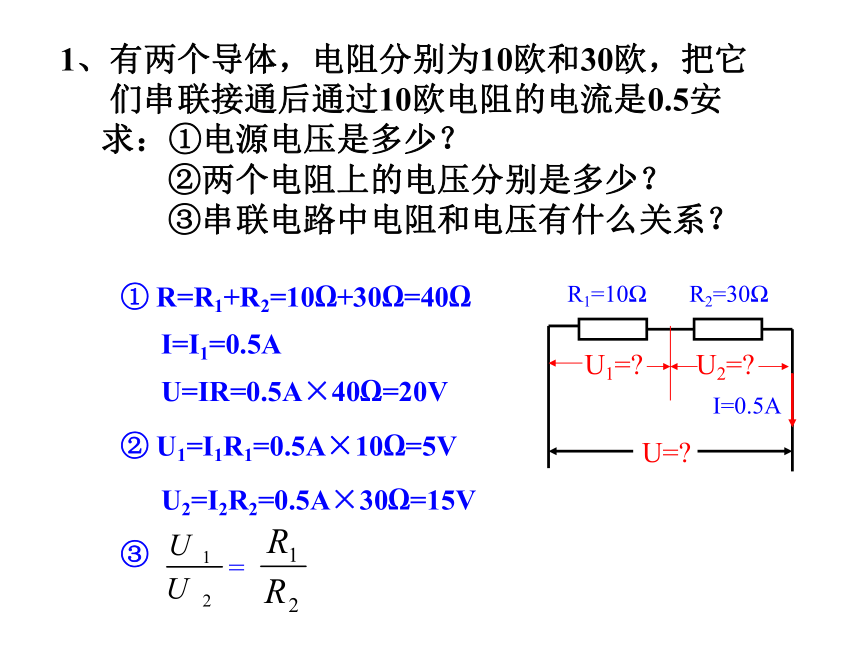

（不超过两个电阻的电路）1、有两个导体，电阻分别为10欧和30欧，把它
们串联接通后通过10欧电阻的电流是0.5安
求：①电源电压是多少？
②两个电阻上的电压分别是多少？
③串联电路中电阻和电压有什么关系？① R=R1+R2=10?+30?=40?I=I1=0.5AU=IR=0.5A×40?=20V② U1=I1R1=0.5A×10?=5VU2=I2R2=0.5A×30?=15VR1=10?R2=30?U=?I=0.5A2、R1和R2两个电阻，阻值分别为4欧和8欧，
并联后接到电压为12伏的电源上，
求：①R1和R2中通过的电流有多大？
②干路中电流有多大？
③通过R1和R2的电流和两个电阻有什
么关系？② I=I1+I2=3A+1.5A=4.5AR1=4?R2=8?I1=?I2=?I=?3、两个电阻R1＝5欧，R2＝10欧，串联接到电源上，
则I1：I2＝？ U1：U2＝？
如果是并联接到电源上，则I1：I2＝？ U1：U2＝？4、R1和R2两个电阻并联， R1 ：R2＝1：4，
干路中的I=1安，则I1=？5、R1和R2两个电阻并联，I=1.2安，I1=0.8安
则：I2=？若R1=3欧，则R2=？
6、如图，R1=10欧，R2的最大阻值为30欧，U=12V不变，求：滑片滑动时电压表和电流表的变化范围。7、再把电压表接成如图，求；滑片滑动时电压表和电流表的变化范围。8、如图，R1=10欧，R2的最大
阻值为30欧，U=12V不变，
求：滑片滑动时电压表和电流表
的变化范围。 典型练习：
1.电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电流表示数是0.3A，求：
1）电源电压
2）S1、S2都闭合时，电流表示数是多少？
当S1、S2都断开时：当S1、S2都闭合时：2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3标有”6V 2W”字样
求：1)灯L3的电阻为多大?正常工作时的电流为多大?
2）开关S1、S2同时断开时，电压表的示数为多少？
3）开关S1、S2同时闭合时，电流表的示数为多少？ L2的
电功率为多大?提高题：
如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求：
1）当S断开时，电流表、电压表的示数各为多少？
2）当S闭合时，电流表、电压表的示数各为多少？归类：
1、运用欧姆定律及串、并联电路规律解题
2、运用比例关系解决有关问题
3、电表示数变化
4、动态电路
*5、巧用滑动变阻器的取值范围
二、用电压表和电流表测导体的电阻实验目的：熟练掌握电压表、电流表的使用方法；
学会用伏安法测电阻；
实验器材：待测电阻、干电池、电压表、电流表、
开关，导线若干，滑动变阻器；用电压表和电流表测电阻（伏安法测电阻）电压表电流表平均值0----0.6安0—15伏断开阻值最大R开路量程看错了绘制伏安法测电阻的电路图
