九年级—人教版—物理—第十八章
电能 电功

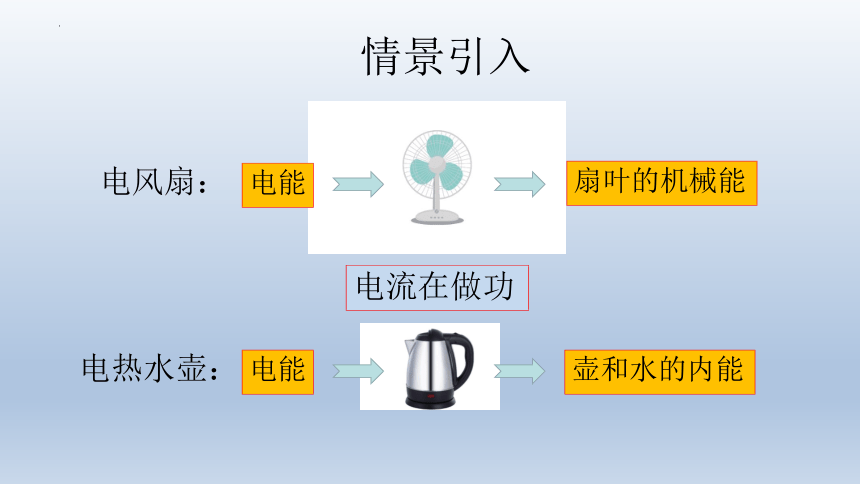

情景引入
扇叶的机械能
电能
电能
壶和水的内能
电风扇：
电热水壶：
电流在做功

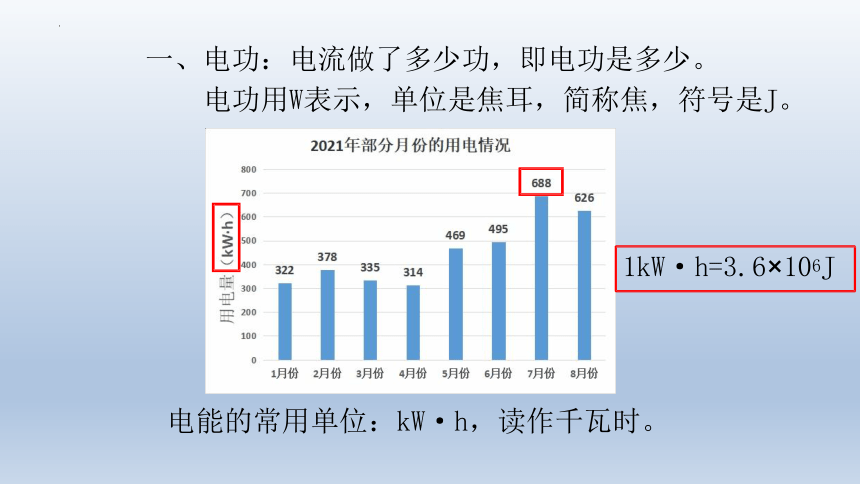

一、电功：电流做了多少功，即电功是多少。
电功用W表示，单位是焦耳，简称焦，符号是J。
电能的常用单位：kW·h，读作千瓦时。
1kW·h=3.6×106J

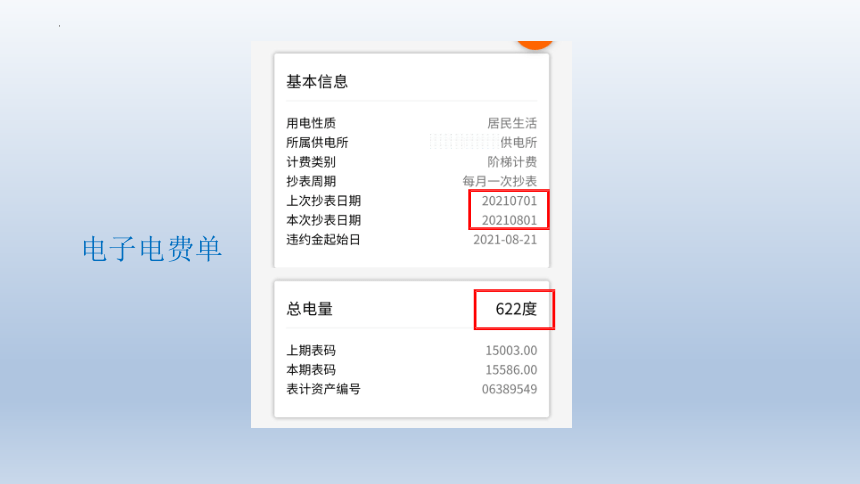

电子电费单

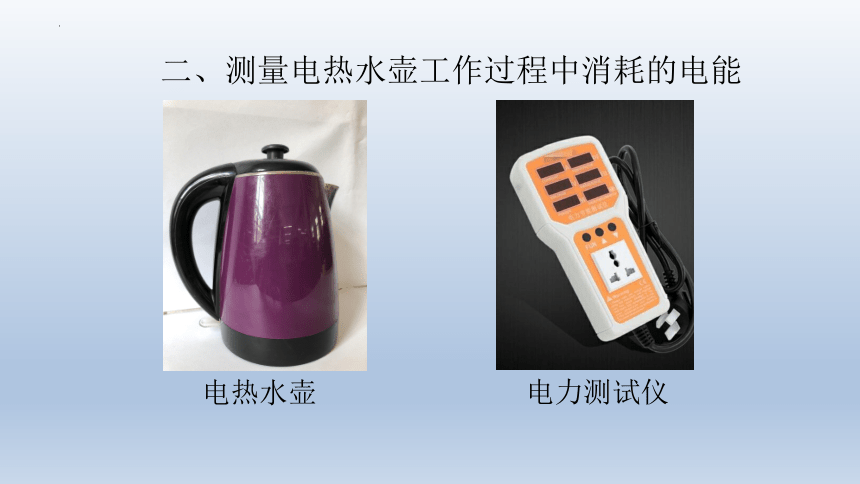

二、测量电热水壶工作过程中消耗的电能
电热水壶
电力测试仪

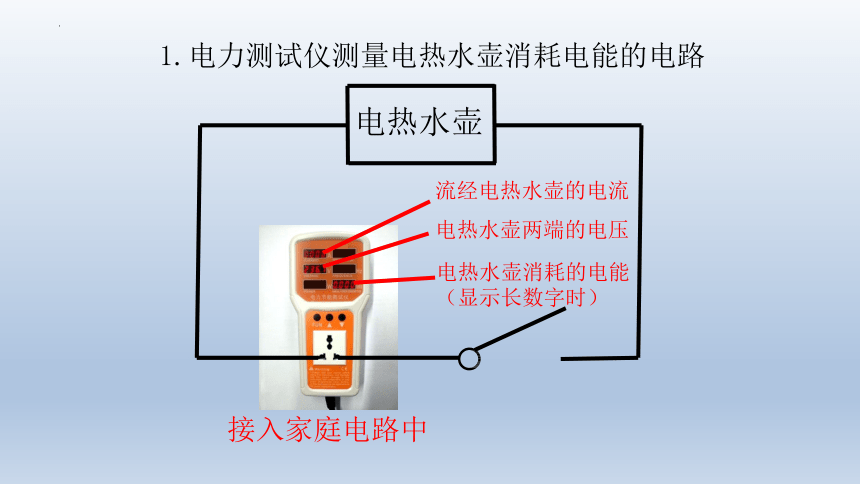

1.电力测试仪测量电热水壶消耗电能的电路
接入家庭电路中
电热水壶
流经电热水壶的电流电热水壶两端的电压
电热水壶消耗的电能
（显示长数字时）

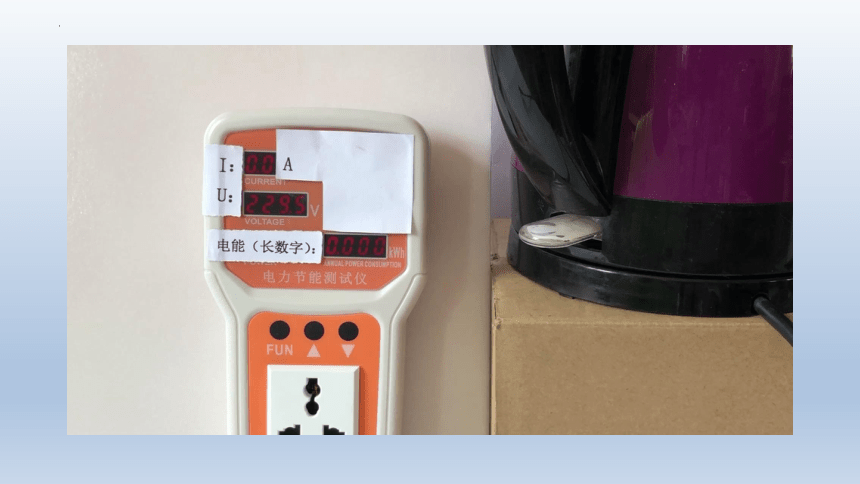

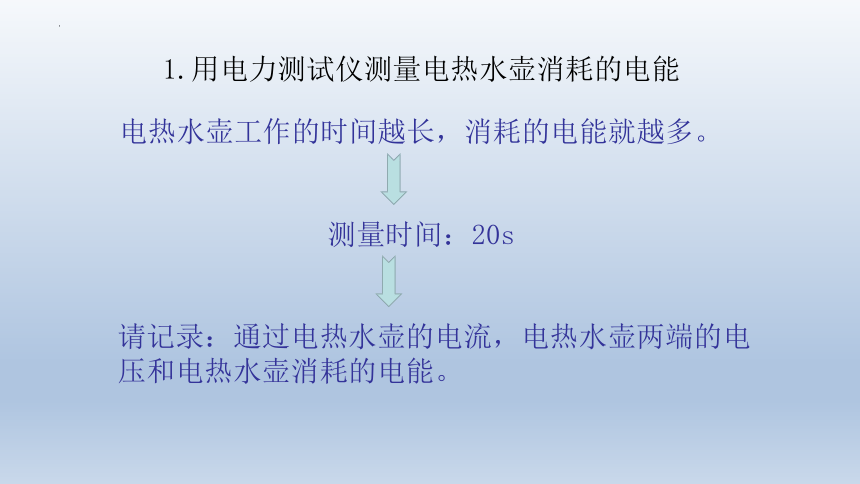

1.用电力测试仪测量电热水壶消耗的电能
电热水壶工作的时间越长，消耗的电能就越多。
测量时间：20s
请记录：通过电热水壶的电流，电热水壶两端的电压和电热水壶消耗的电能。

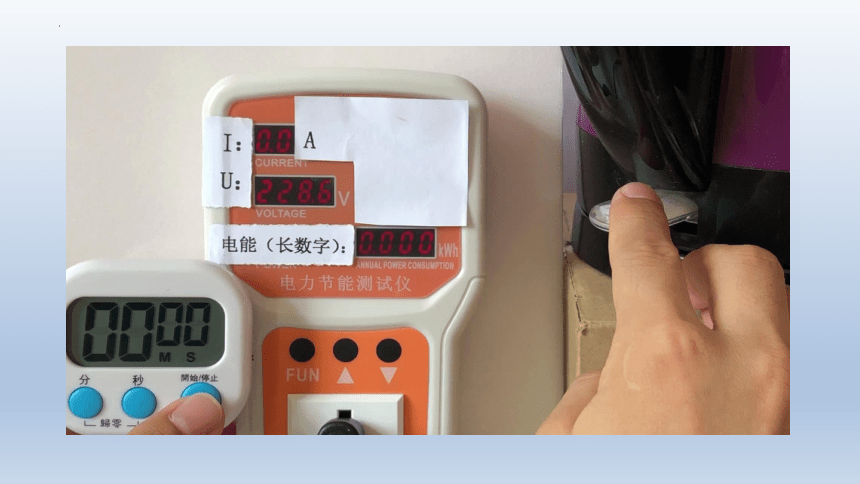

1.用电力测试仪测量电热水壶消耗的电能
工作过程：
流经电热水壶的电流I=7.8A电热水壶两端的电压U=223.0V
20s内：
电热水壶消耗的电能W=0.01kW·h
V
A s
J
①公式计算的电能：W1=UIt=223.0V×7.8A×20s=34788J
②电力测试仪显示的电能：W2=0.01 kW·h
=36000J
1.用电力测试仪测量电热水壶消耗的电能
电能的计算：W=UIt
2.用电能表测量消耗的电能
小数点
电能表
2.用电能表测量消耗的电能
一个月后
上个月读数：145kW·h 这个月读数：269kW·h这个月消耗的电能：W=269kW·h-145kW·h=124kW·h
开始的示数：约为1.5kW·h
20s后的示数：约为1.5kW·h
2.用电能表测量消耗的电能
读作：600转每千瓦时
开始的示数：约为1.5kW·h
20s后的示数：约为1.5kW·h
2.用电能表测量消耗的电能
读作：600转每千瓦时
0.01kW h
600r /(kW h)
6转
消耗的电能W
三、思考：为什么用电能表两次示数的差值算出的电能不够准确，但是计算电费时又可以通过这种方法来计算每个月消耗的电能呢？
原来的示数为3.0 kW·h
现在的示数约为3.1 kW·h W=3.1kW·h-3.0kW·h=0.1kW·h
上个月的示数为151.0 kW·h
本月记为273.0 kW·h
少算了0.3 kW·h
加到下个月里面
三、思考：为什么用电能表两次示数的差值算出的电能不够准确，但是计算电费时又可以通过这种方法来
计算每个月消耗的电能呢？这个月的读数为:273.3kW·h
四、堂上练习
练习一：已知小灯泡发光时两端的电压为2.5V，测得此时通过小灯泡的电流为0.3A，则10s内电流通过小灯泡做了多少功？此过程消耗了多少的电能？
解：电流做的功W=UIt=2.5V×0.3A×10s=7.5J
消耗的电能也为7.5J。
四、堂上练习
练习二：某家用电能表如图所示，当家里只有电吹风工作时，40s内，测得电能表上的转盘转了3转。请同学们思考一下，在这40s内，电吹风消耗的电能为多少？
解：电吹风消耗的电能
0.001kW h
3000r /(kW h)
W
3转
五、课堂小结
这节课我们学习了：
电能、电功的概念和单位，以及测量电能、电功的一些方法。
●“220 V” 表示
这个电能表应该在 220 V的电路中使用。
电能表上的重要参数：
●“10（20）A”
表示这个电能表的标定电流为 10 A，额定最大电流为 20 A，即电能表所在的电路长时间工作不能超过20A。
●“50 Hz”表示这个电能表在频率为50 Hz的交流电路中使用。
电能表上的重要参数：
电能表上的重要参数：
LED灯在家庭电路中工作时的电流：0.034A
标定电流10A的电能表
电能表上的重要参数：
LED灯在家庭电路中工作时的电流：0.034A
标定电流10A的电能表 不转动
标定电流1.5A的电能表
电能表上的重要参数：
LED灯在家庭电路中工作时的电流：0.034A
标定电流10A的电能表 不转动启动电流=10A×0.5 =0.05A
标定电流1.5A的电能表 转动启动电流=1.5A×0.5 =0.0075A
