第十九章 生活用电
人教版·九年级下册
第3节 安全用电
知识与技能
1. 记住安全电压数值以及生活中常见的一些电压值，知道电压越高越危险.
2. 知道触电的原因和触电的几种形式，懂得触电的急救方法.
3. 了解安全用电原则，通过了解避雷针，明确防雷是为了安全.
教学重难点
1. 几种触电方式的共同之处是什么？触电的急救措施有哪些？
2. 安全用电的原则.

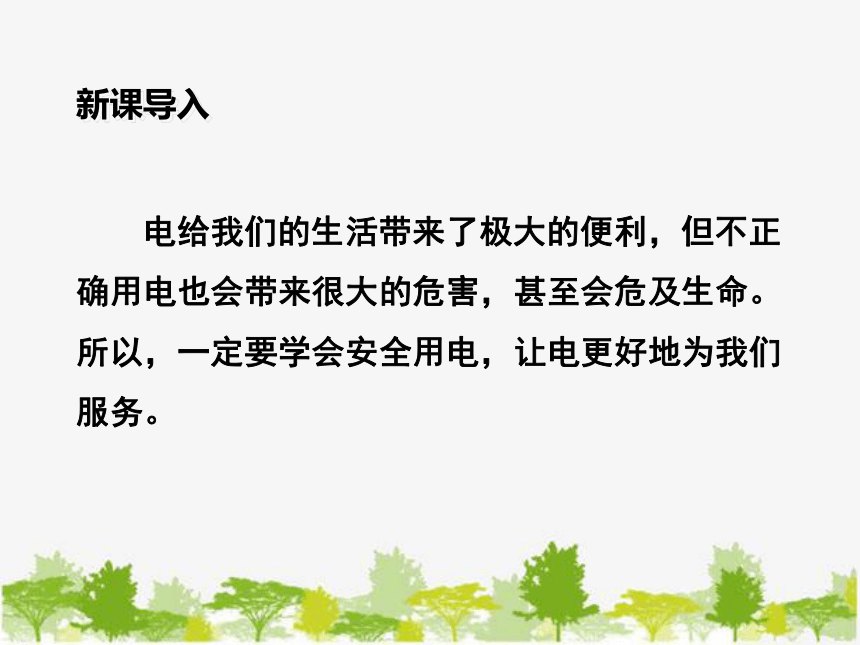

电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。所以，一定要学会安全用电，让电更好地为我们服务。
新课导入
电压越高越危险
知识点一

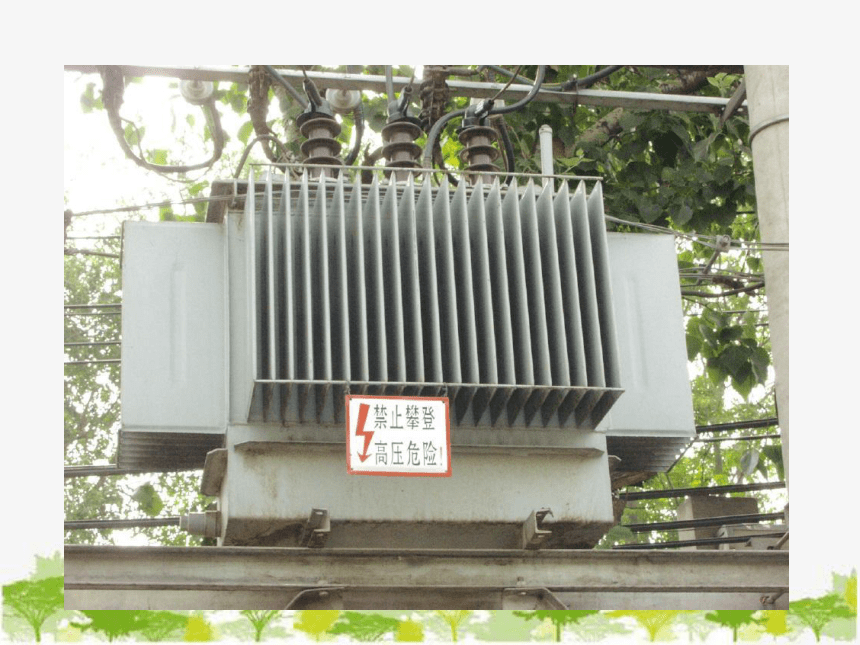

请同学们想想：在生活中或电视上哪些地方见到这些标志？
　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难

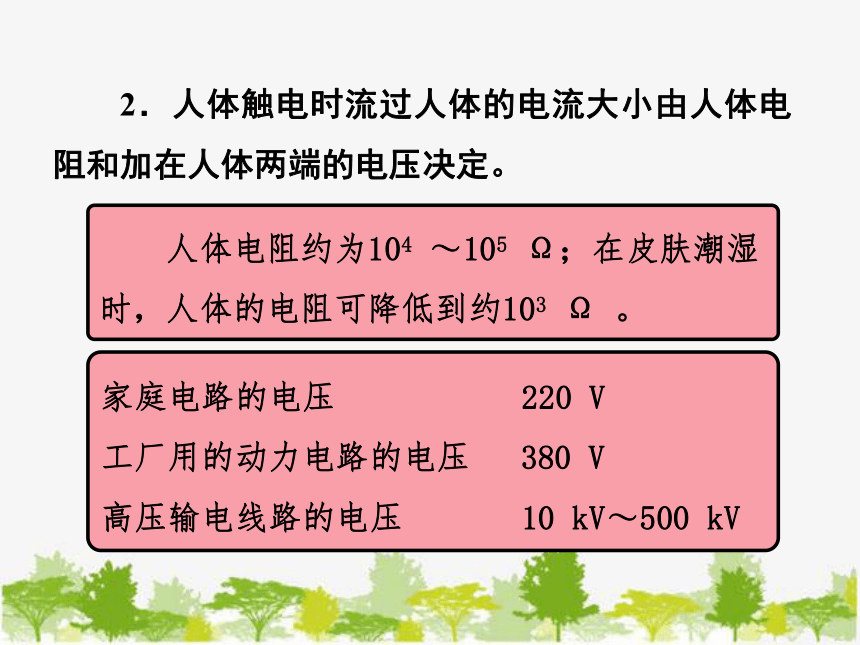

　　2．人体触电时流过人体的电流大小由人体电阻和加在人体两端的电压决定。
　　人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω 。
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV

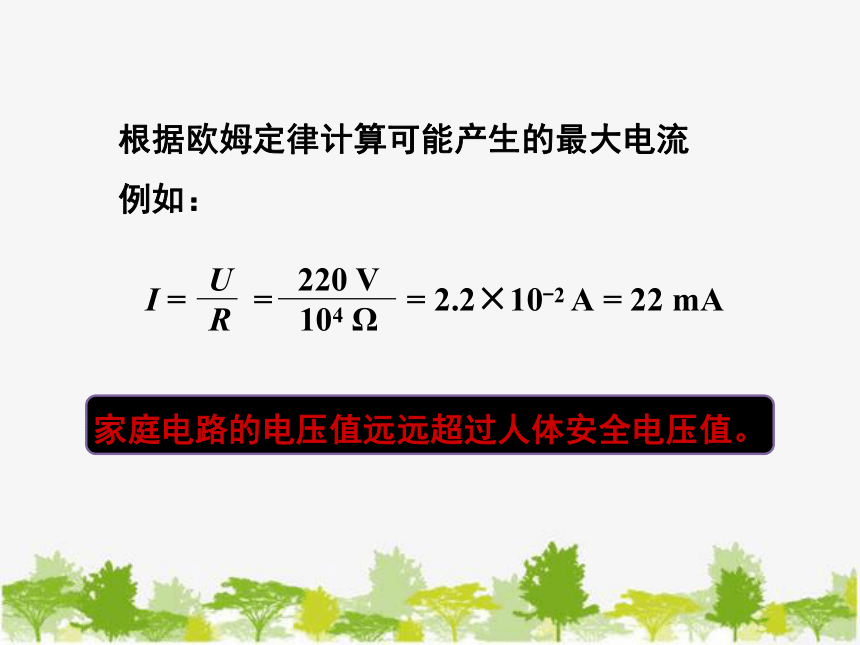

　　根据欧姆定律计算可能产生的最大电流
　　例如：
家庭电路的电压值远远超过人体安全电压值。
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω
人体接触火线、零线
人体接触火线、大地
1．低压触电
常见的触电事故
知识点二
点击观看：单线触电
点击观看：双线触电
跨步电压触电
高压电弧触电
2．高压触电
　　除了图示的几种情况外，还有哪些情况可能引起触电？
想想议议
3．触电的急救
　　（1）切断电源
　　（2）迅速使触电人摆脱电源
1．家庭电路中防止触电措施
开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。
安全用电原则
知识点三
　　● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换
2．安全用电原则：
雷电是大气中一种剧烈的放电现象
注意防雷
知识点四
现代建筑上的避雷针
高压输电铁塔上的防雷导线
1．不要靠近金属栏杆，各种电器应暂停使用。
2．迅速走进屋内，或汽车内。
3．不要手持金属杆，金属饰物包括手表也要抛离。
4．在高山上应该找没积水的凹坑双脚并拢蹲下。
雷电时应该注意
1.人双手间干燥时电阻是1000~5000Ω，潮湿时是200~800Ω.如果两端加上36V的电压，电流是多少？
解：双手干燥时：
随堂演练
双手潮湿时：
经验证明，只有不高于36V的电压才是安全的.
2.在下列情况中，会造成触电事故的是（ ）
A．甲、乙 B．甲、丙
C．乙、丙 D．甲、丁
B
解析：人体触电，原因是形成通路，有电流流过．人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路.
3.电的利用越来越广泛，给我们的生活带来方便，但若不注意安全用电，也会给我们的生活带来危害，下列做法错误的是（ ）
A．有金属外壳的用电器必须使用三线插头
B．发现有人触电，应迅速切断电源
C．不在电线上晾晒衣服
D．拉线开关接在零线和灯泡之间
D
√
×
√
√
火线
解析：拉线开关接在零线和灯泡之间，断开开关时，灯泡还和火线相连，接触灯泡，容易发生触电事故.
4.假如在户外我们遭遇雷电，下列措施可行的是（ ）
①在大树下避雷雨
②停留在山顶、山脊的凉亭等地方避雷雨
③切勿站立于楼顶上或接近导电性高的物体
④在空旷地带，最好关掉手机电源
A．①③ B．②③ C．①④ D．③④
D
这些地方是表面具有突出尖端的导体，可能使其周围的空气发生电离而引发尖端放电，故不能避雷雨.
在空旷地带使用手机通话，手机很有可能成为闪电的放电对象.
√
×
×
√
3．急救措施
2．安全用电原则
1．触电类型
低压触电
高压触电
单线触电
双线触电
高压电弧触电
跨步电压触电
不靠近高压带电器
不接触低压带电体
切断电源
用绝缘体将触电者与带电体分开
课堂小结
右图卡通画中，电路一旦接通，哪只鸟有危险（ ）
A.左边的小鸟会触电
B.右边的小鸟会触电
C.两只小鸟会触电
D.两只小鸟都不会触电
拓展延伸
A
解析：左边小鸟与灯泡并联，加在它身上的电压为220V，超过了安全电压值；而右边小鸟与导线并联，即使这根线是火线，加在它身上的电压很小，远远低于安全电压值.
1. 电灯的开关为什么要接在火线和灯泡之间？接在零线和灯泡之间有什么危险？
解答：电灯的开关必须接在火线和灯泡之间，这样开关断开时，电路各部分都脱离火线，人碰到灯头等部位，也不会造成触电事故.若开关接在零线与灯泡之间，当断开开关时，灯泡仍与火线相连，容易造成触电.
课后反馈总结
2.请根据此节所学内容及生活中见到的实际情况，总结如何防止触电事故的发生。
解答：要做到：
①不接触低压带电体，不靠近高压带电体；
②更换灯泡、搬动电器前应断开电源开关；
③不弄湿用电器，不损坏绝缘层；
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换.
3.甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2Ω。现输电线在某处发生了短 路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图19.3-7所示电路进行测量。当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为多少米？
解答：短路处到甲地的输电线电阻
短路位置离甲地的距离为 6Ω÷0.2Ω/km÷2=15km.
