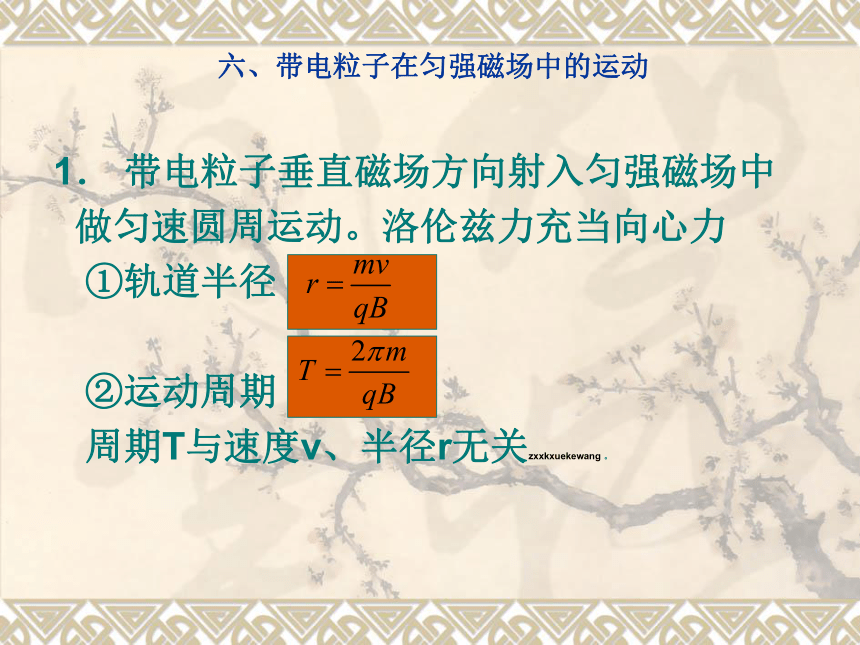

课件9张PPT。带电粒子在匀强磁场中的运动六、带电粒子在匀强磁场中的运动 1． 带电粒子垂直磁场方向射入匀强磁场中
做匀速圆周运动。洛伦兹力充当向心力
①轨道半径
②运动周期
周期T与速度v、半径r无关zxxkxuekewang 。

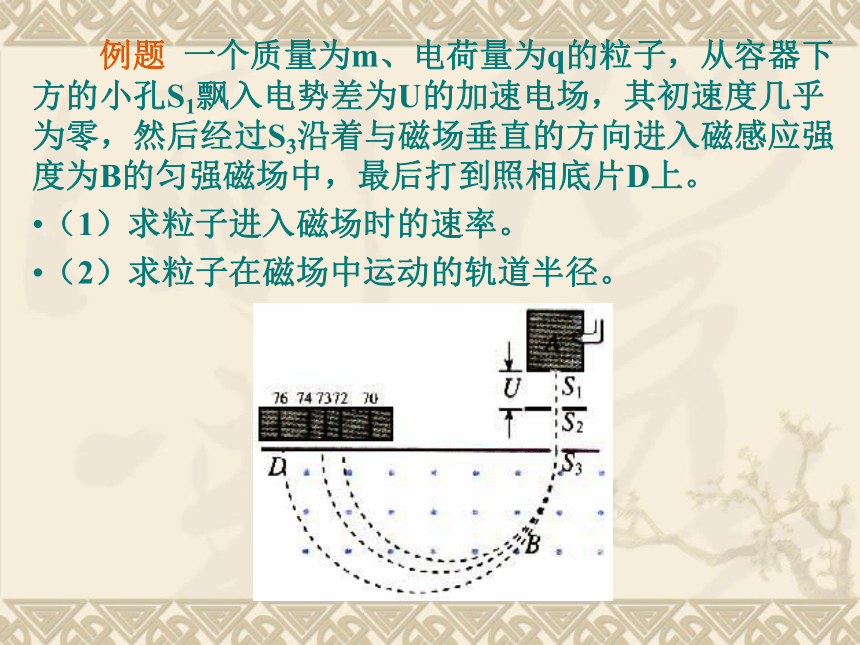

例题 一个质量为m、电荷量为q的粒子，从容器下方的小孔S1飘入电势差为U的加速电场，其初速度几乎为零，然后经过S3沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片D上。
（1）求粒子进入磁场时的速率。
（2）求粒子在磁场中运动的轨道半径。
2． 质谱仪
①作用：测量带电粒子的质量和分析同位素
② 工作原理:
练习1．如图，一束具有各种速率的带正一个元电荷的两种铜离子质量分别为m1和m2 ,水平地经小孔S进入有互相垂直的匀强电场和匀强磁场的区域，其中磁场、电场方向如图，只有那些路径不发生偏转的离子才能通过另一小孔进入匀强磁场中，此后两种离子将沿不同路径做圆周运动,到达底片P时两离子间距为d，求此d值。
已知：E=1.00 ?105V/m
B=0.40T
B′=0.50T
m1=63 ?1.66 ?10-27kg
m2=65 ?1.66 ?10-27kg
, 练习2 氘核和α粒子，从静止开始经相同电场加速后，垂直进入同一匀强磁场作圆周运动.则这两个粒子的动能之比为多少？轨道半径之比为多少？周期之比为多少？ 练习3 1998年发射的“月球勘测者号”空间探测器，运用最新科技手段对月球进行近距离勘探，在研究月球磁场分布方面取得新的成果。月球上的磁场极其微弱，探测器通过测量电子在月球磁场中的轨迹来推算磁场强弱的分布，下图是探测器通过月球A、B、C、D四个位置时，电子运动的轨迹照片。设电子速率相同，且与磁场方向垂直，其中磁场最强的位置是（ ）
思考与讨论 若带电粒子进入匀强磁场中，速度与磁场方向成θ角（0< θ< 90o）.则带电粒子怎样运动？
做匀速圆周运动。洛伦兹力充当向心力
①轨道半径
②运动周期
周期T与速度v、半径r无关zxxkxuekewang 。
例题 一个质量为m、电荷量为q的粒子，从容器下方的小孔S1飘入电势差为U的加速电场，其初速度几乎为零，然后经过S3沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片D上。
（1）求粒子进入磁场时的速率。
（2）求粒子在磁场中运动的轨道半径。
2． 质谱仪
①作用：测量带电粒子的质量和分析同位素
② 工作原理:
练习1．如图，一束具有各种速率的带正一个元电荷的两种铜离子质量分别为m1和m2 ,水平地经小孔S进入有互相垂直的匀强电场和匀强磁场的区域，其中磁场、电场方向如图，只有那些路径不发生偏转的离子才能通过另一小孔进入匀强磁场中，此后两种离子将沿不同路径做圆周运动,到达底片P时两离子间距为d，求此d值。
已知：E=1.00 ?105V/m
B=0.40T
B′=0.50T
m1=63 ?1.66 ?10-27kg
m2=65 ?1.66 ?10-27kg
, 练习2 氘核和α粒子，从静止开始经相同电场加速后，垂直进入同一匀强磁场作圆周运动.则这两个粒子的动能之比为多少？轨道半径之比为多少？周期之比为多少？ 练习3 1998年发射的“月球勘测者号”空间探测器，运用最新科技手段对月球进行近距离勘探，在研究月球磁场分布方面取得新的成果。月球上的磁场极其微弱，探测器通过测量电子在月球磁场中的轨迹来推算磁场强弱的分布，下图是探测器通过月球A、B、C、D四个位置时，电子运动的轨迹照片。设电子速率相同，且与磁场方向垂直，其中磁场最强的位置是（ ）
思考与讨论 若带电粒子进入匀强磁场中，速度与磁场方向成θ角（0< θ< 90o）.则带电粒子怎样运动？
