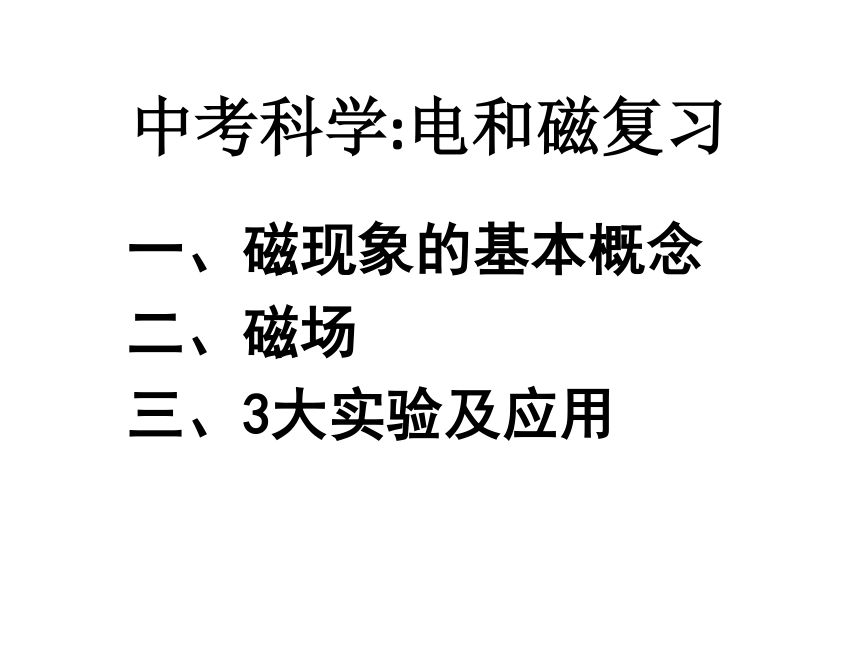

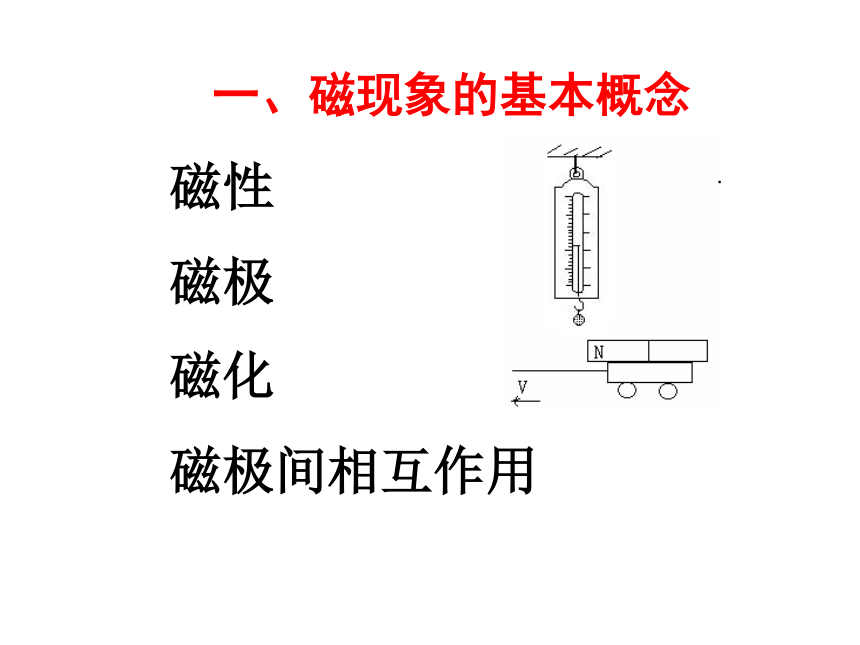

课件23张PPT。中考科学:电和磁复习一、磁现象的基本概念
二、磁场
三、3大实验及应用一、磁现象的基本概念 磁性
磁极
磁化
磁极间相互作用

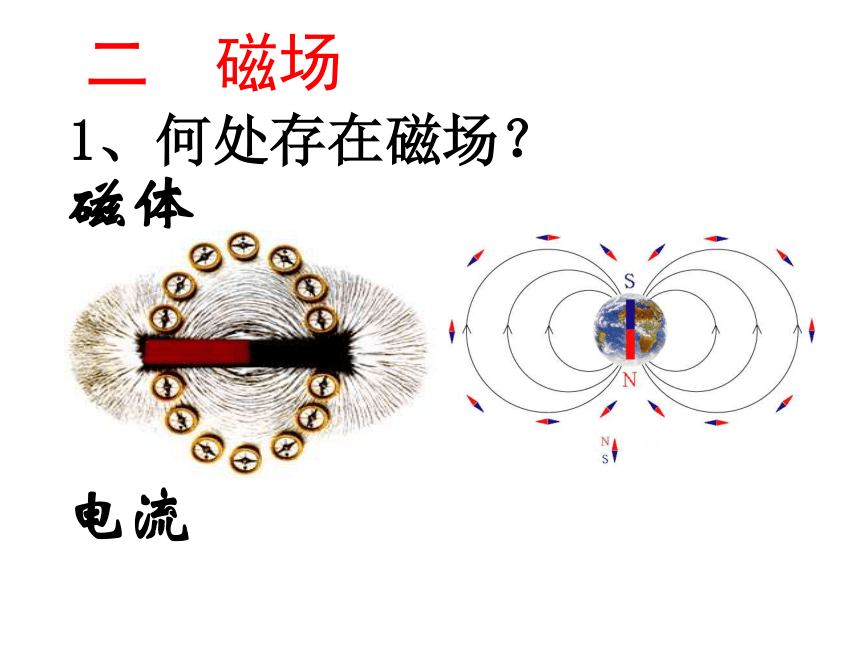

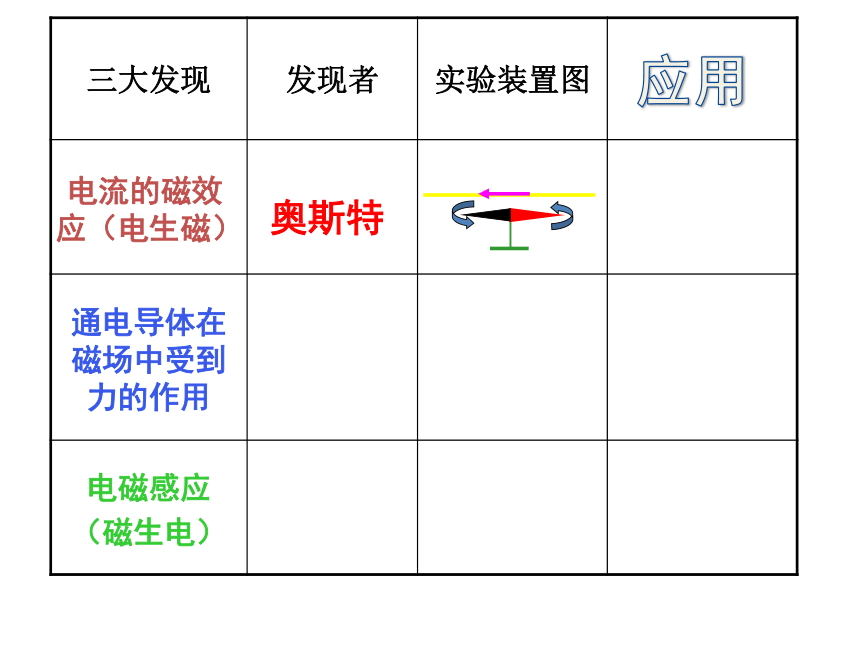

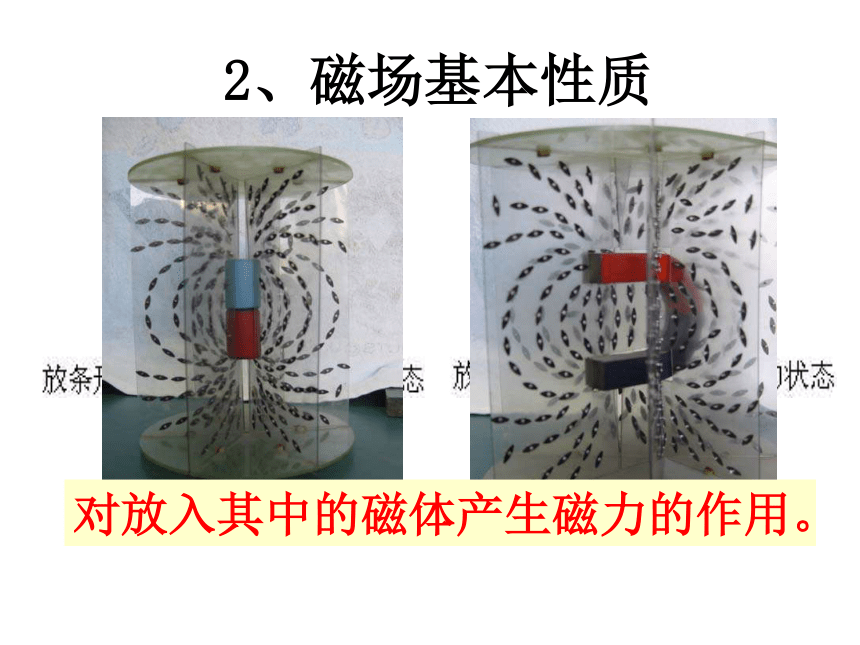

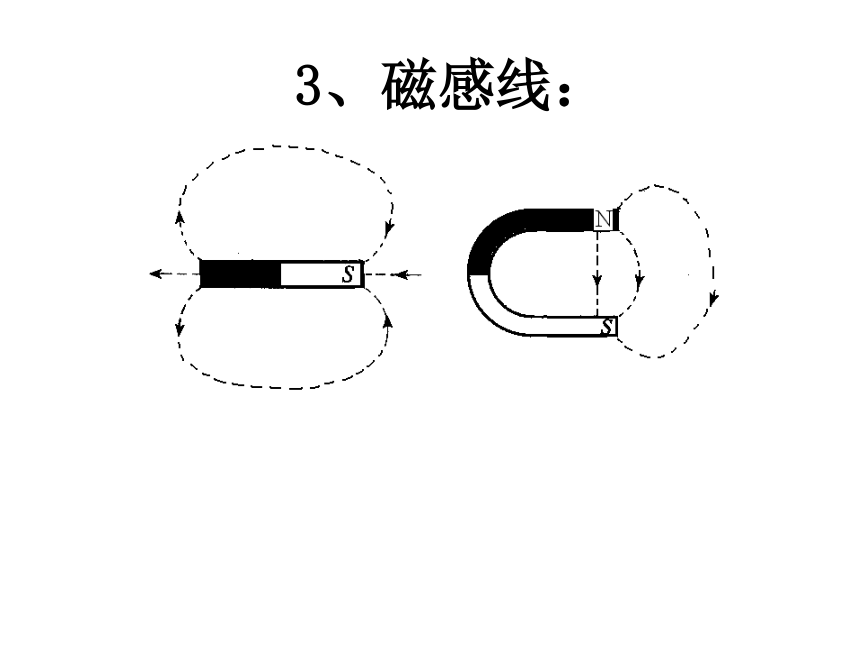

二 磁场 1、何处存在磁场？ 磁体 电流 2、磁场基本性质对放入其中的磁体产生磁力的作用。3、磁感线：三、3大实验及应用
1、通电导体周围存在磁场
2、通电导体在磁场中受到力的作用

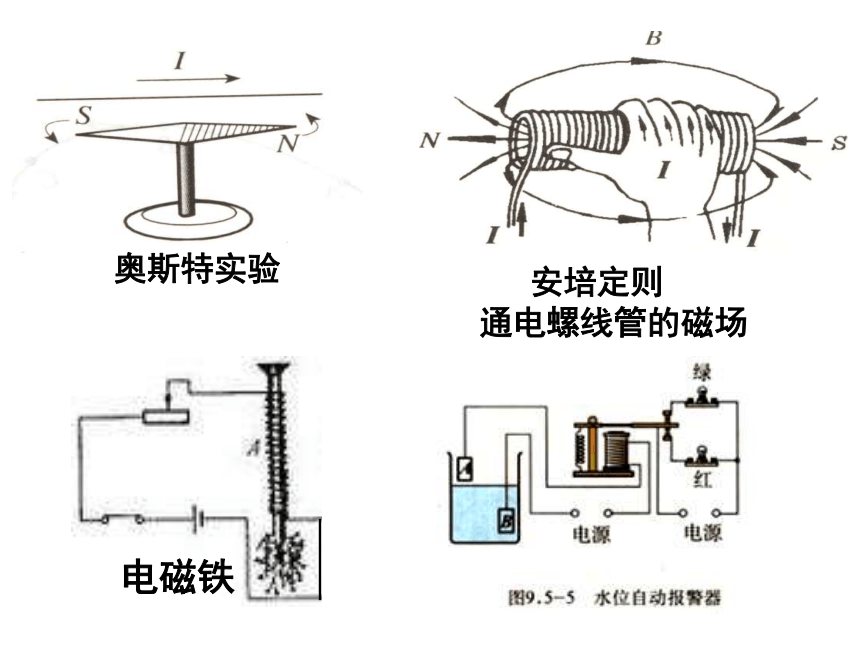

3、电磁感应现象奥斯特应用奥斯特实验 安培定则

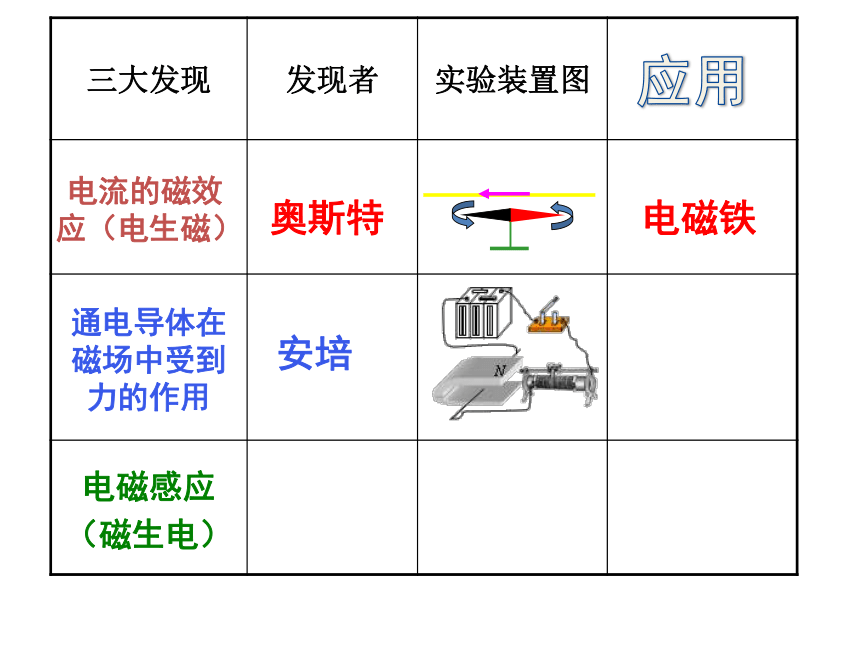

通电螺线管的磁场电磁铁奥斯特电磁铁安培应用 电动机使直流还是交流取决于有无换向器。电能转化为机械能。奥斯特法拉第电磁铁电动机安 培应用机械能转化为电能。奥斯特法拉第电磁铁电动机发电机安 培应用课堂检测：（2011中考）15．关于电磁现象，下列说法中正确的是
A．磁场是由磁感线组成的
B．磁场对放入其中的小磁针一定有力的作用
C．导体中的负电荷在做定向移动时一定产生磁场
D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
（2010中考）15．关于电磁现象，下列说法中正确的是（ ） A．通电螺线管能够产生磁场 B．电动机能够把电能转化为机械能 C．改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变 D．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流 A B（2011中考）26．根据图11中通电螺线管中的电流方向，可以判断出通电螺线管的左端是 极。（填“N”或“S”）。图118．图1所示的四个演示实验中，能够说明电磁感应现象的是35．如图24所示，A是悬挂在弹簧下的铁块，B是螺线管的铁芯，S是转换开关（S接1时连入电路的线圈匝数多，S接2时连入电路的线圈匝数少），P是滑动变阻器的滑片。要使弹簧的长度变长，可采取的办法是： 33．如图20为一种温度自动报警器的原理图。请你根据上面的介绍，并结合图20分析回答下面的问题。 ⑴水银温度计在电路中 相当于一个 ； ⑵若设定报警灯为红色， 正常状态指示灯为绿色， 该装置设为高温报警时， 则灯L1应为 色。 （填：“红”或“绿”） 33.在2007年法国和德国的科学家由于发现巨磁电阻 (GMR)效应，荣获了 当年的诺贝尔物理学奖。如图15所示，是研究巨磁电阻特性的原理示意图。实验发现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮。现象说明：巨磁电阻的阻值随磁场的 而明显 。 ? （2011年西城一模） 14．关于电磁现象，下列说法中正确的是 A．金属导体周围存在磁场 B．电动机能够把电能转化为机械能 C．可见光是电磁波，电磁波在真空中的传播速度为3×108m/s D．导体在磁场中做切割磁感线运动时，导体中不一定产生感应电流 BCD(2011年西城二模) 10．下列有关电与磁的说法中，错误的是 A．磁感线可以用来形象地描述磁场 B．发电机工作时把机械能转化为电能 C．电磁继电器是利用电磁感应现象工作的 D．地磁场的磁感线都是从地理南极附近发出的 C 例、附图是一种防汛报警器的原理图。K是触点开关，B是个漏斗形的竹片圆筒，里面有浮子A。试说明这种报警器工作原理。
