装置气密性的检验

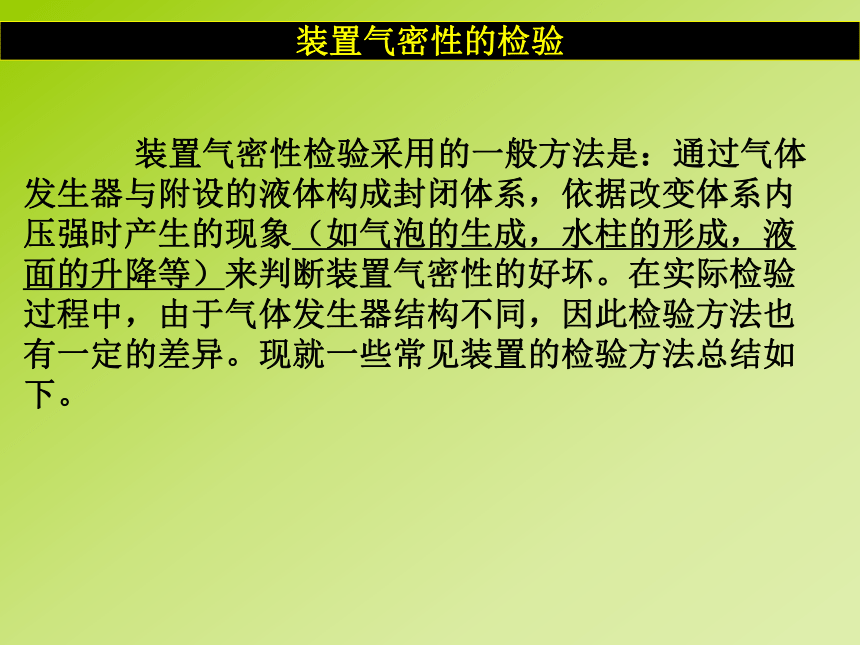

课件7张PPT。装置气密性的检验装置气密性的检验 装置气密性检验采用的一般方法是：通过气体发生器与附设的液体构成封闭体系，依据改变体系内压强时产生的现象（如气泡的生成，水柱的形成，液面的升降等）来判断装置气密性的好坏。在实际检验过程中，由于气体发生器结构不同，因此检验方法也有一定的差异。现就一些常见装置的检验方法总结如下。
装置气密性的检验2.一般型：
将装置的导管口的一端浸没于水中，再用双手握住容器（试管可用一只手握，有时也可加热），若在导管末端有气泡冒出，松开手后，管端又形成一段稳定的水柱，则证明连接装置不漏气具体方法为：把导管口的下端浸入水中，用双手紧握试管。如果观察到导气管口有气泡冒出，则证明装置不漏气。
（注意：若外部气温较高，实验现象不明显，我们可以使用酒精灯对试管底部微微加热，但现象一定要注意撤走酒精灯后，导管中能形成一段水柱，并且一段时间不下降，才能说明气密性好。）

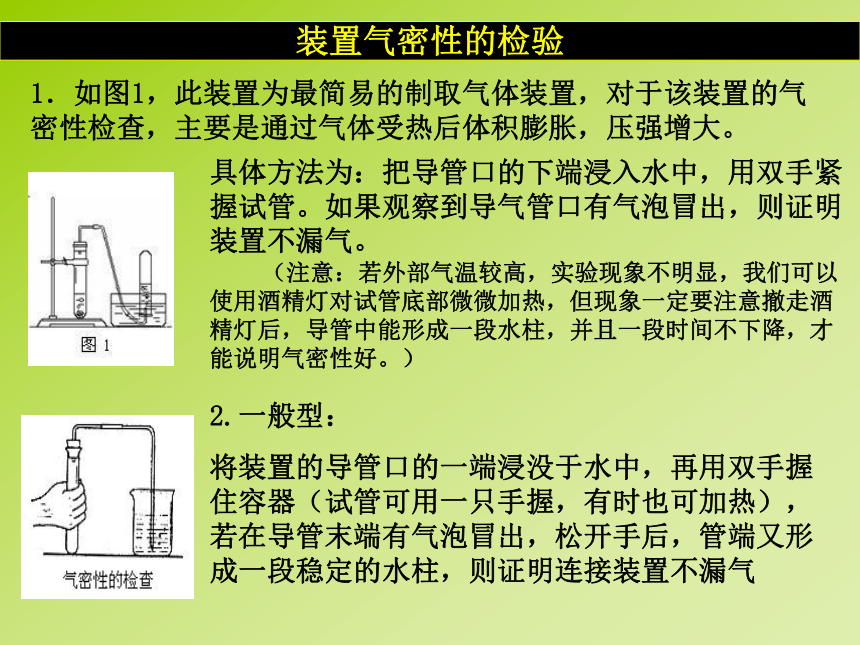

1．如图1，此装置为最简易的制取气体装置，对于该装置的气密性检查，主要是通过气体受热后体积膨胀，压强增大。3．图4为利用双氧水和二氧化锰制取氧气的实验室装置，利用分液漏斗等仪器。装置气密性的检验具体方法是：关闭分液漏斗上的活塞，把导气管的一端浸入水中，用双手紧握试管底部。如果观察到导气管口有气泡冒出，而且在松开手后，导管中形成一段水柱，则证明装置气密性好，不会漏气。4．如图2所示，此装置漏斗与大气相通，无法如上例那样进行检查。要进行其气密性检查，首先要考虑的问题是如何使锥形瓶不直接通过漏斗与大气相通。要解决这一问题，显而易见的用水（或液体）做液封，从而实现这一目的。
装置气密性的检验具体方法为：从漏斗加入一定量的水，使漏斗的 下端管口浸没在液面以下，夹紧弹簧夹，再加入少量的水，停止加水后，漏斗中与锥形瓶中液面差（即水柱高度）保持不变，说明该装置不漏气。
（液差法, 往里加水,加的水压缩空气,使气压增大,会把水压住,使导管里的水出不来,这样导管和烧瓶里的液面有一段高度差,就证明气密性好,如果不好,烧瓶里气压就不大,就没有高度差. ）5．图3为启普发生器。该装置的原理与上图2的原理是一样的，但主要是该装置中弹簧夹被活塞代替。装置气密性的检验具体方法为：关闭导气管上的活塞，从球形漏斗中加入足量的水，使球形漏斗中出现水柱，水柱高度在一段时间内保持不变，则说明装置不漏气排水法测气体体积时量筒中中液面与广口瓶不一样高时怎么办?
可以调整广口瓶的高度，使两边液面平齐。或者，上下移动量筒,量筒内液面高时向下移动，低时向上移动。
若广口瓶内液面高于量筒，则广口瓶内压强小于大气压，测得气体体积偏大； 若广口瓶内液面低于量筒，则广口瓶内压强大于大气压，测得气体体积偏小。 PV = nRT
