12.2 滑轮 课件

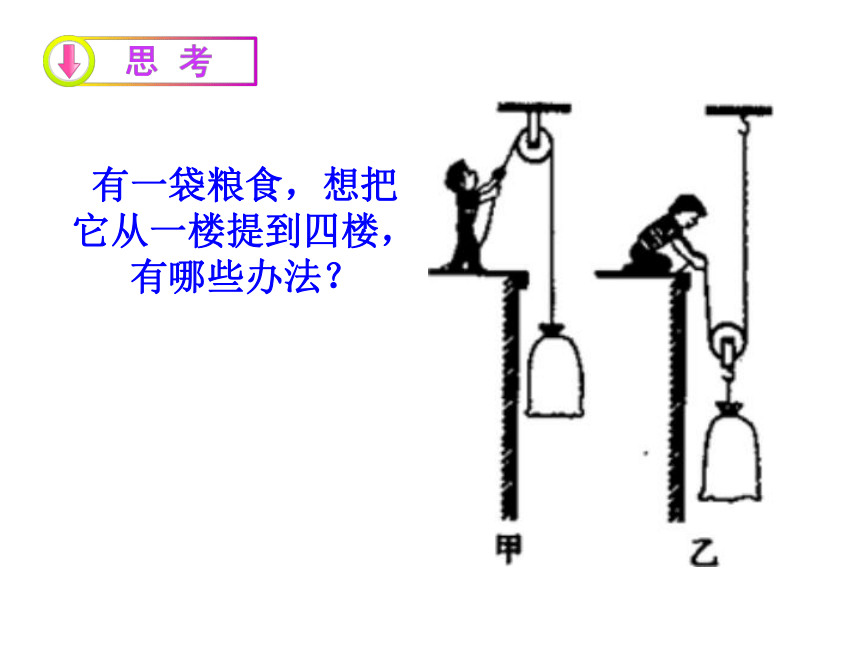

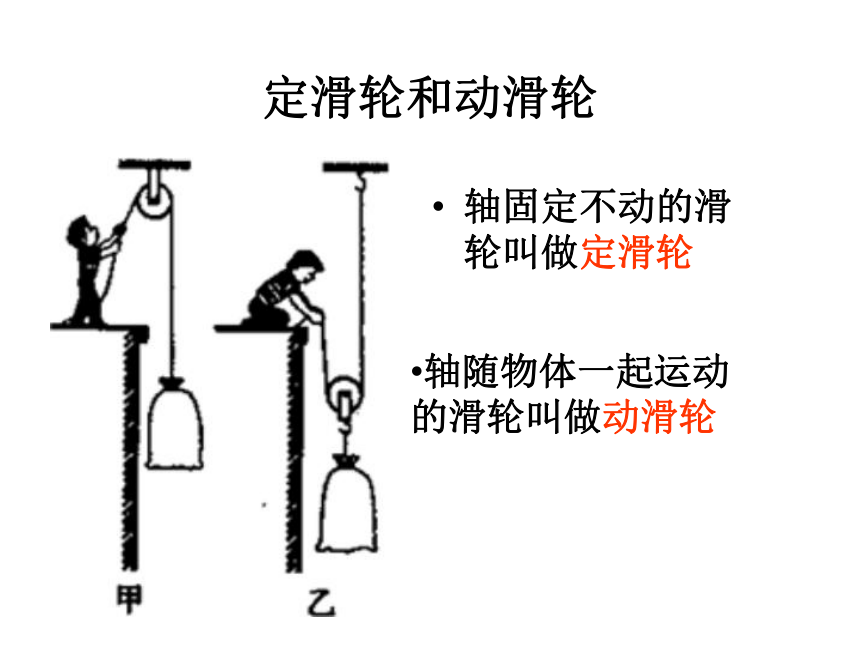

课件28张PPT。第二节 滑轮洪雅志远中学:教书匠 1.识别定滑轮和动滑轮 2.认识定滑轮、动滑轮特点及应用 3.会安装滑轮组，并会分析拉力和物重的关系 4.有一袋粮食，想把它从一楼提到四楼，有哪些办法？定滑轮和动滑轮轴固定不动的滑轮叫做定滑轮

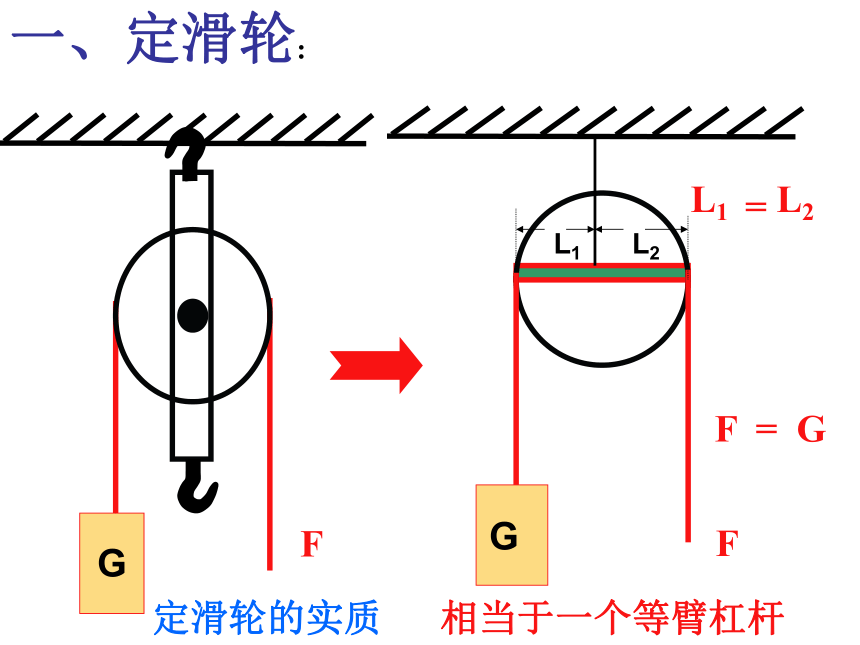

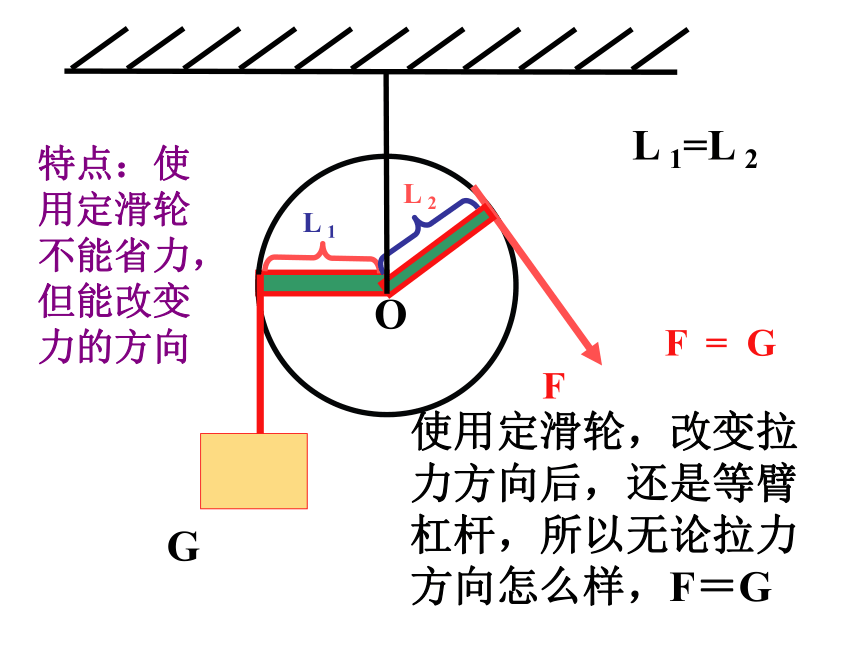

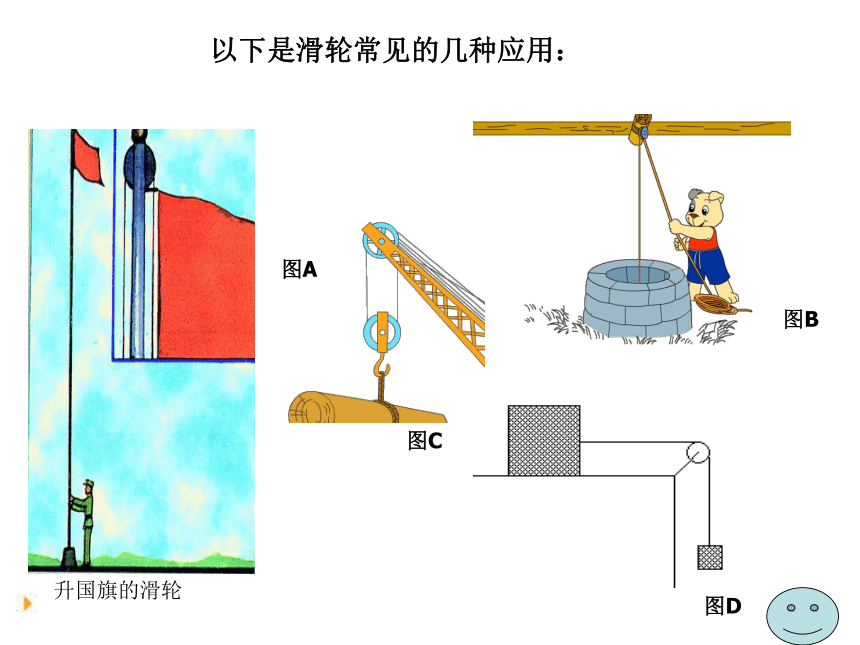

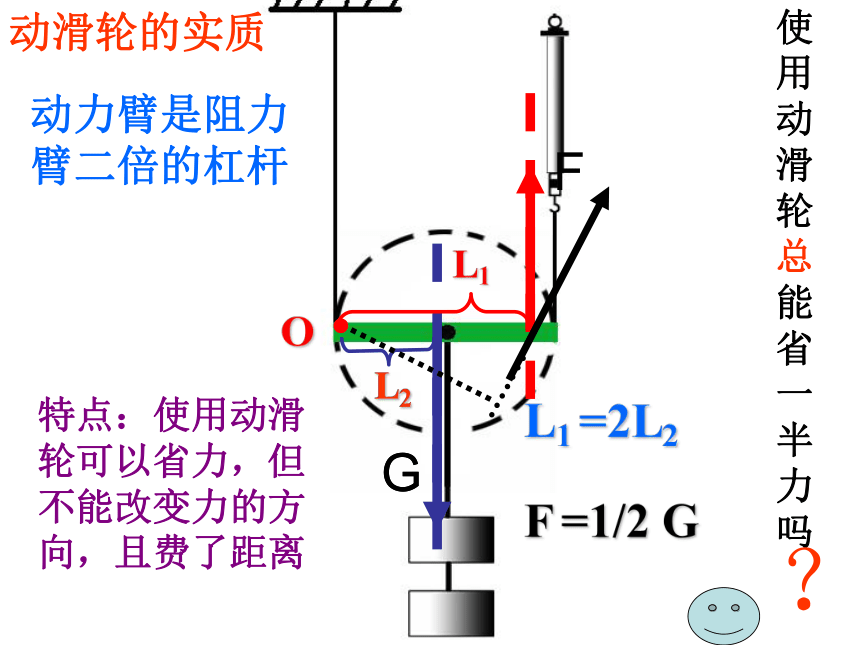

轴随物体一起运动的滑轮叫做动滑轮图B图C图D以下是滑轮常见的几种应用：F相当于一个等臂杠杆F = G一、定滑轮:定滑轮的实质G使用定滑轮，改变拉力方向后，还是等臂杠杆，所以无论拉力方向怎么样，F＝GFGOL 1L 2L 1=L 2F = G特点：使用定滑轮不能省力，但能改变力的方向O·L1L2L1 =2L2动滑轮的实质动力臂是阻力臂二倍的杠杆F =1/2 G特点：使用动滑轮可以省力，但不能改变力的方向，且费了距离使用动滑轮总能省一半力吗 ？FGL2G分析下图F与G的关系:F>2GGF由定滑轮和动滑轮组合成滑轮组FGFFFF滑轮组讨论：滑轮组的省力情况FGFGGF结论：拉力F的大小与承担动滑轮的绳子段数n有关。
动滑轮被几段绳子承担，所用力就是物重的几分之一即起重机吊臂上的滑轮怎样判断滑轮组能省多少力F=____G1/6？小 结定滑轮：等臂杠杆，不省力，能改变力的方向
动滑轮：省力杠杆，省一半力，但费距离，不能改变力的方向
滑轮组：
（n为吊着动滑轮的绳子的吃力段数）拓展知识：轮轴与斜面 简单的机械运动还包括轮轴与斜面，轮轴由一个轴和一个大轮组成，斜面是大家经常接触的，下面我们给出了常见的轮轴与斜面的图例：水龙头（轮轴）自行车轮（轮轴）轮轴的实质也是杠杆的变形节水龙头：从上边看下去，也可画成下图：动力臂大于阻力臂——省力杠杆。F1L2 = rrL1 = RRF2轮轴斜面利用斜面可以省力
斜面长是斜面高的几倍，那么所用的拉力就是物重的几分之一。即F=hG/L例如：斜坡、盘山公路LHG巩固练习：1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）2: 如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N（动滑轮自重不计）100100503、人站在地面上，用如图所示的滑轮组将重物提起，画出绳的绕法。4.如图所示，拉力F的大小等于＿＿＿＿。F=f/3F支F拉4:如图所示的四个滑轮组中，图＿＿＿可省一半力，图＿＿＿＿和图＿＿＿＿用力大小一样。( b )5、如下图所示，用四个滑轮组分别匀速提升重力相同的物体，若不计滑轮重、绳重及摩擦，其中用力最小的是（ ）
A．F1 B．F2 C．F3 D．F4 B6．如图六所示，a、b两个物体的重量分别为G1和G2，当滑轮平衡时G1∶G2为:( ) (忽略滑轮重和摩擦) .
A．2∶1 B．1∶2
C．1∶1 D．1∶3B图六课后练习1.P84 “动手动脑学物理”.
2.练习册上相应部分.
3.预习下一节 机械效率.
2013.6.7同学们再见!
