第3节认识简单的机械（第三课时）(杠杆平衡的应用)

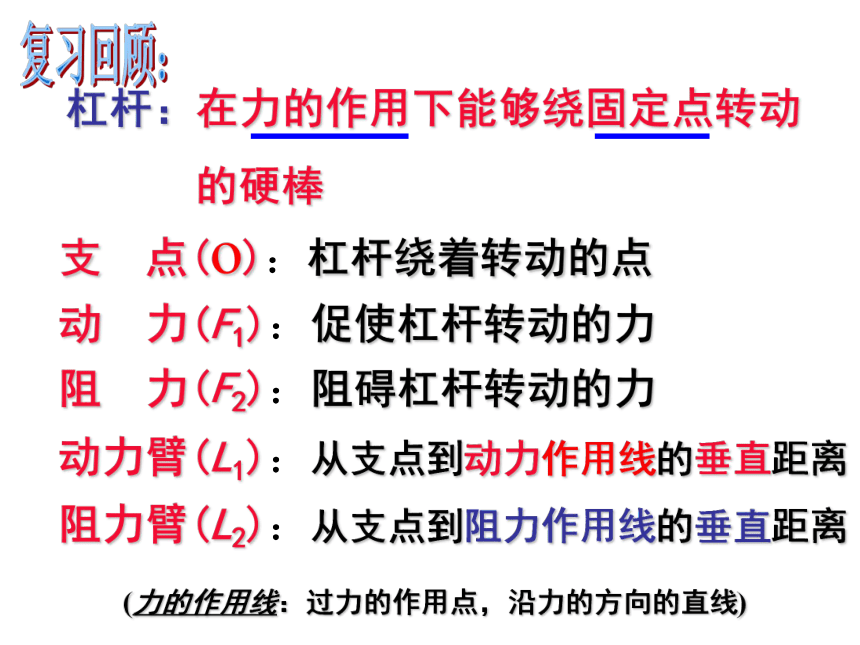

课件23张PPT。第三课时：杠杆平衡的应用支 点(o)：杠杆绕着转动的点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到阻力作用线的垂直距离(力的作用线：过力的作用点，沿力的方向的直线)杠杆：在力的作用下能够绕固定点转动

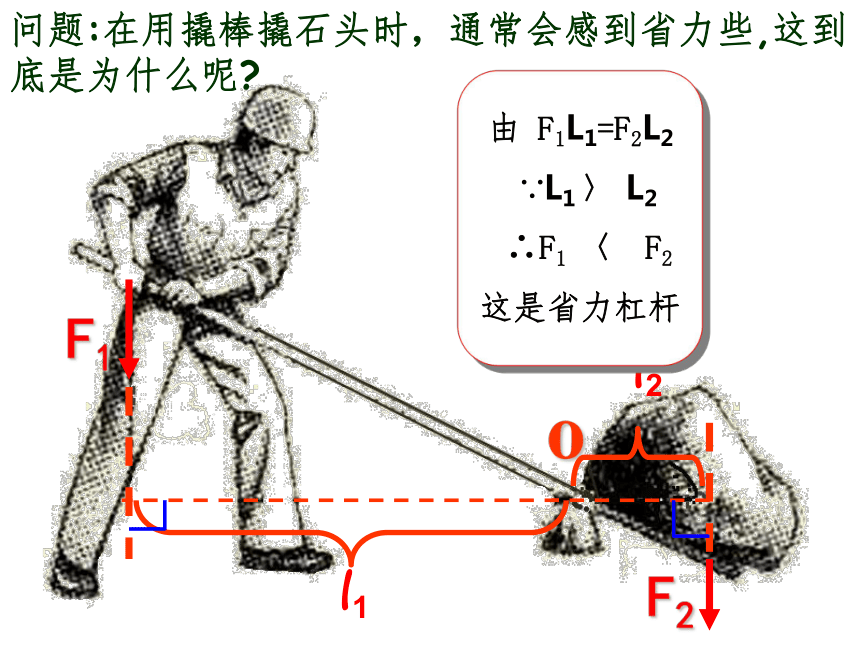

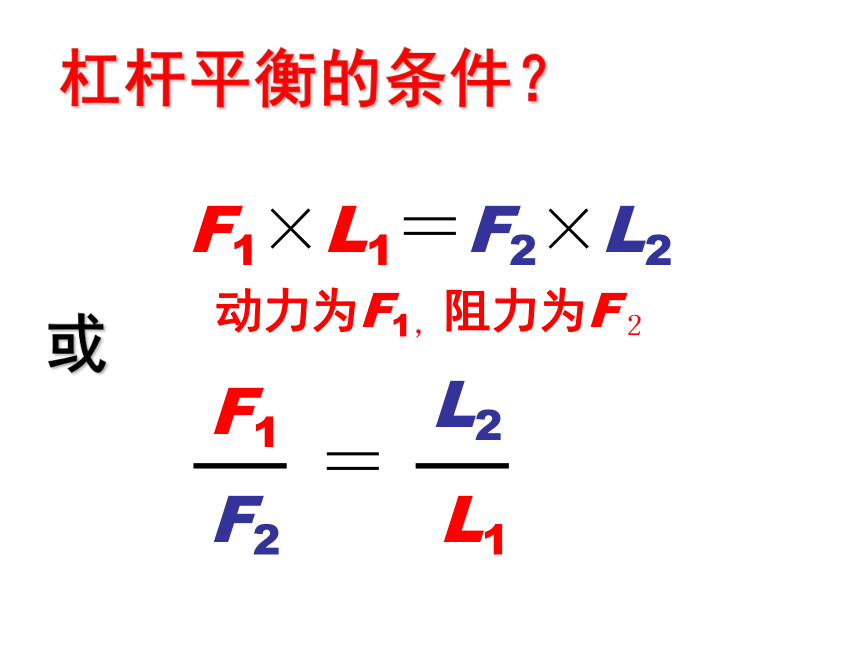

的硬棒 复习回顾：杠杆平衡的条件？什么情况下使用较小的力能够产生巨大力的效果？----杠杆思考：ol2l1问题:在用撬棒撬石头时，通常会感到省力些,这到底是为什么呢?由 F1L1=F2L2
∵L1 〉 L2
∴F1 〈 F2

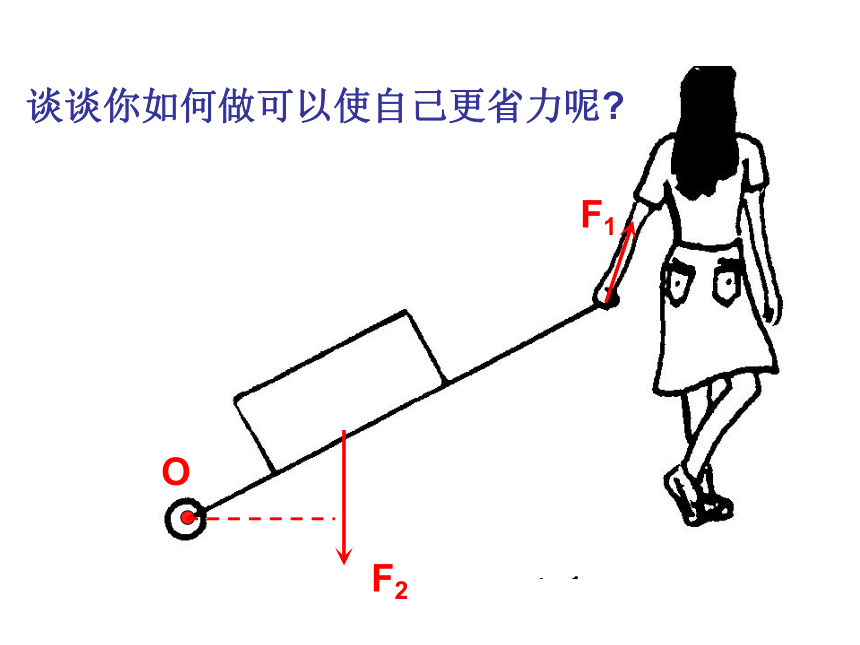

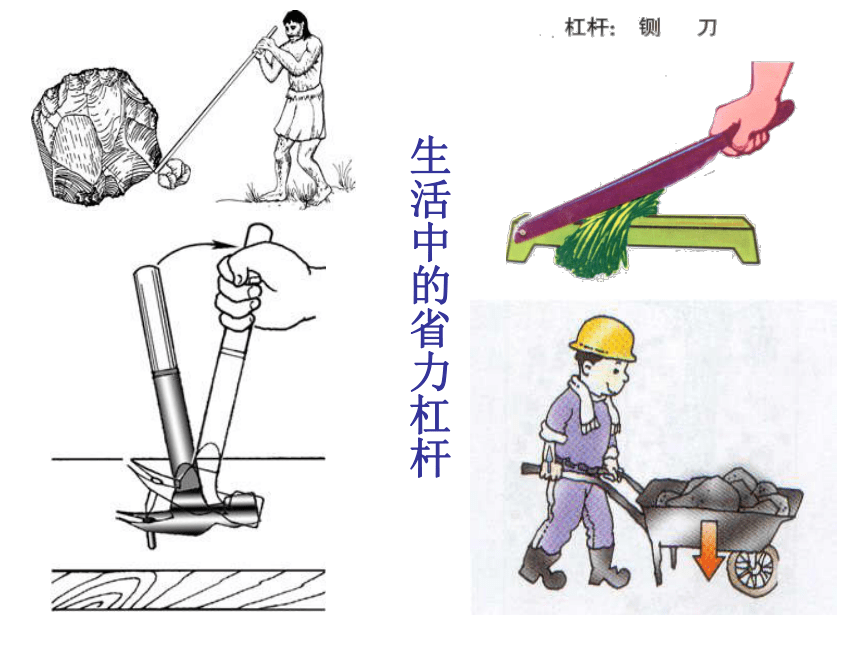

这是省力杠杆生活中的省力杠杆谈谈你如何做可以使自己更省力呢?F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 〈 L2
∴F1 〉 F2

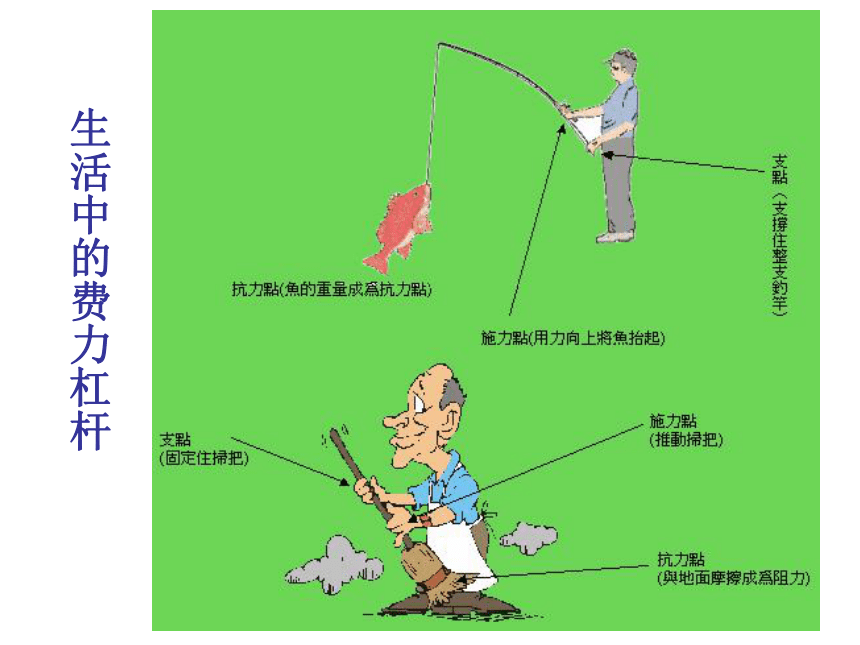

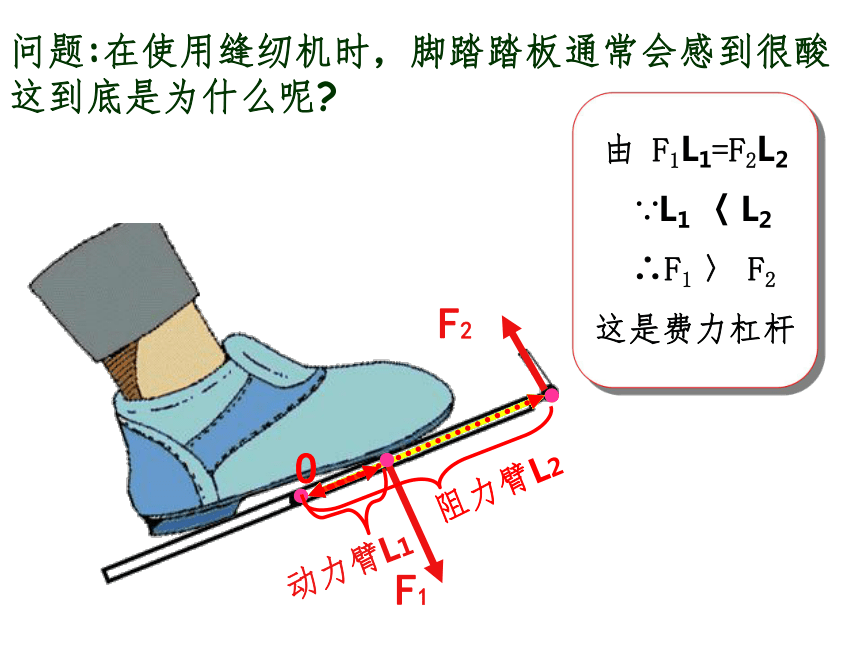

这是费力杠杆问题:在使用缝纫机时，脚踏踏板通常会感到很酸这到底是为什么呢?生活中的费力杠杆OF2F1l1l2那么天平又是什么杠杆呢？由 F1L1=F2L2
∵L1 = L2
∴F1 = F2
这是等臂杠杆OF2F1l1l23、等臂杠杆：L1=l2，F1=F2特点：既不省力，也不省距离讨论：下列杠杆属于哪一类杠杆？省力杠杆省力杠杆费力杠杆等臂杠杆它们是什么杠杆？省力杠杆省力杠杆费力杠杆省力杠杆 使用时哪些是省力杠杆？
哪些费力杠杆？
手柄长于刀口的为省力杠杆刀口长于手柄的为费力杠杆ABCDAB CD1、下列个杠杆是省力的（ ）练一练：ABCDABC2、下列哪个杠杆是省距离的（ ）D3、图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F＜G；
C. F＞G；
D. 无法比较。ABCD5、各式各样的剪刀都是一对对杠杆，要剪开较硬的物体，使用哪种剪刀最合（ ）?????????????????????????B 4、①剪铁皮的剪子、②钓鱼杆、③天平、 ④电工钳,其中省力的杠杆是________省距离的杠杆________,等臂的杠杆是__________.1、4 321.有一根杠杆,动力为1000N,阻力为3000N,
动力臂为1.5m,求:它的阻力臂为多少?已知：F1＝1000N F2＝3000N L1＝1.5m
求：L2＝？解：根据杠杆的平衡条件：
　　　由F1L1＝F2L2得
　　　L2＝F1L1 / F2
=(1000N X 1.5m) / 3000N
=0.5m
答：它的阻力臂为0.5m.想一想P82例题：道钉橇有关尺寸如图所示，若在A点竖直向下的作用200牛的力，道钉橇对道钉会产生多大的力？·OL1L21.2米6厘米 如果这个力还不能将道钉拔出，在保持手的作用力大小和作用点不变的情况下采用什么方法可以增大道钉橇对道钉的作用力？请你仔细观察如图所示的漫画,分析究竟小猴与小兔谁分得的萝卜重,简要说明理由_____________________________________
____________________________________________________________________。小猴子分到萝卜重。因为萝卜平衡时，较粗一端重心
与支点间距离短，据杠杆平衡条件：G粗L粗=G细L细
可知，小猴分得的萝卜重。
