第3节认识简单的机械（第六课时）（滑轮）

课件25张PPT。第3节 认识简单机械---滑轮

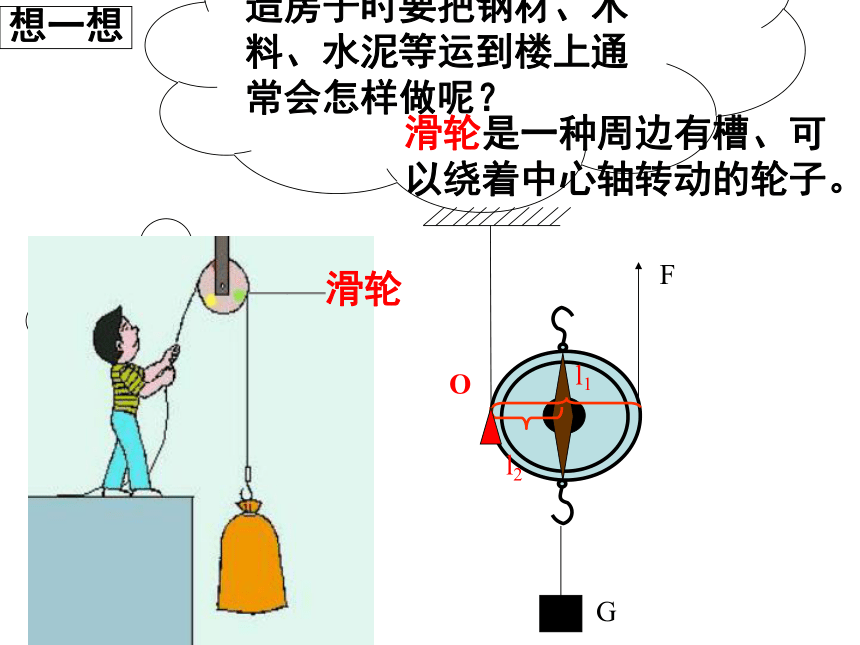

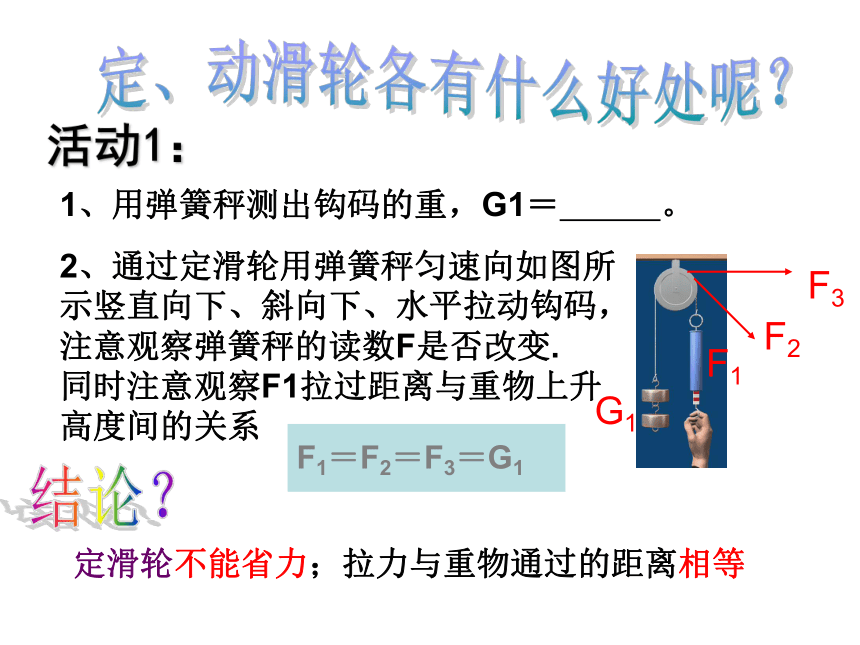

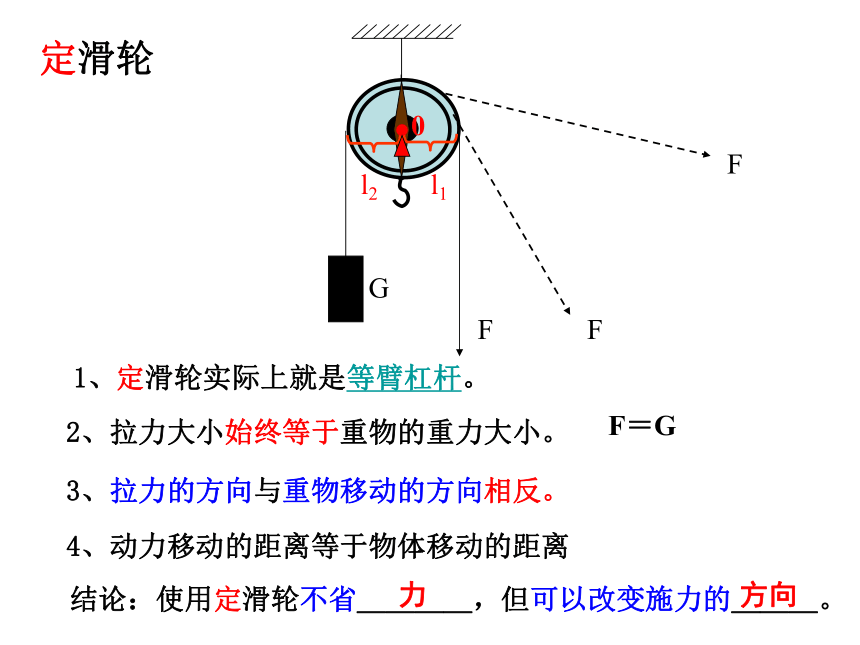

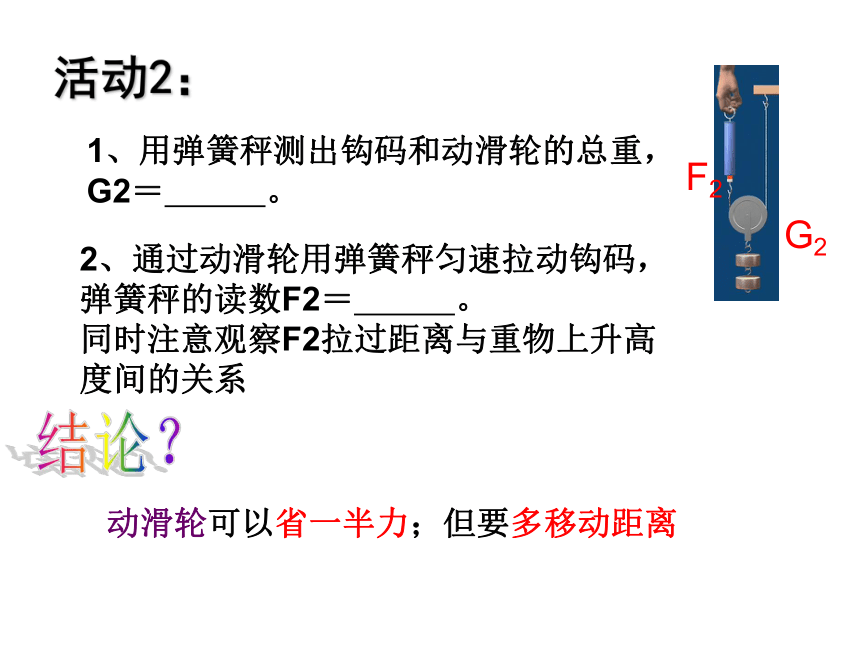

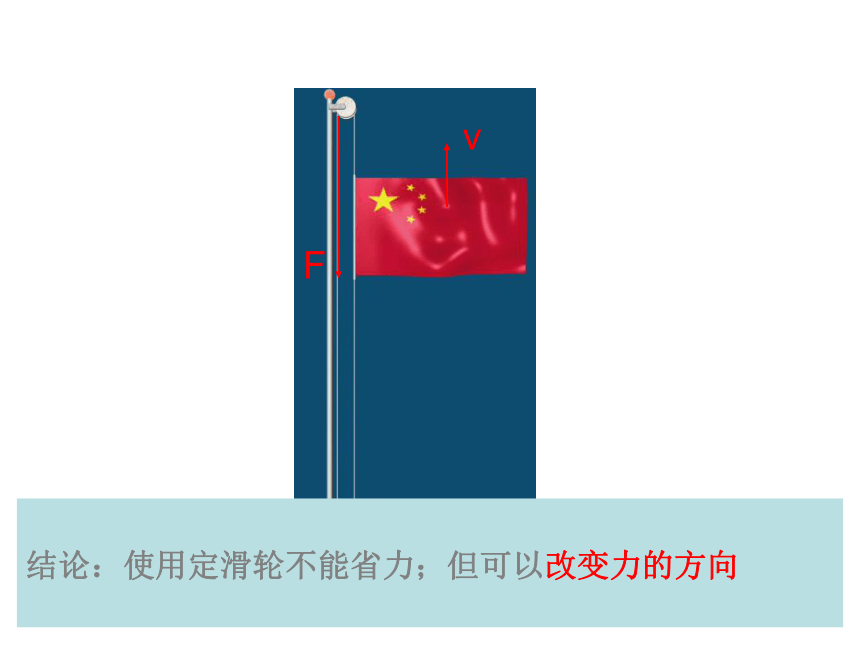

造房子时要把钢材、木料、水泥等运到楼上通常会怎样做呢？——滑轮滑轮是一种周边有槽、可以绕着中心轴转动的轮子。2、通过定滑轮用弹簧秤匀速向如图所示竖直向下、斜向下、水平拉动钩码，注意观察弹簧秤的读数F是否改变.同时注意观察F1拉过距离与重物上升高度间的关系F1G1F2F3F1＝F2＝F3＝G1定、动滑轮各有什么好处呢？活动1：1、用弹簧秤测出钩码的重，G1＝　　　。定滑轮不能省力；拉力与重物通过的距离相等结论？定滑轮1、定滑轮实际上就是等臂杠杆。2、拉力大小始终等于重物的重力大小。3、拉力的方向与重物移动的方向相反。结论：使用定滑轮不省＿＿＿＿，但可以改变施力的＿＿＿。力F＝G方向4、动力移动的距离等于物体移动的距离F结论：使用定滑轮不能省力；但可以改变力的方向　　　v结论？G2F2活动2：1、用弹簧秤测出钩码和动滑轮的总重，G2＝　　　。2、通过动滑轮用弹簧秤匀速拉动钩码，弹簧秤的读数F2＝　　　。

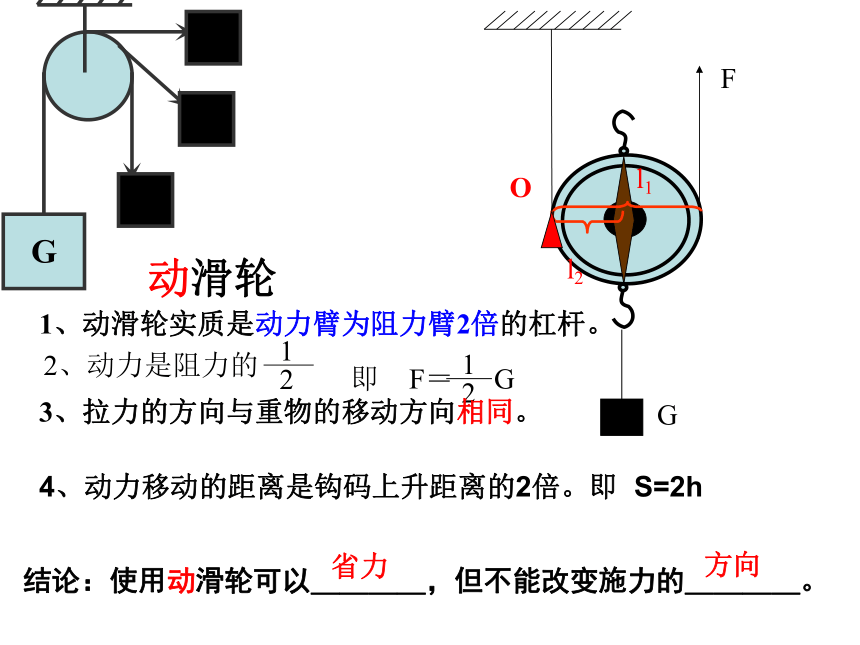

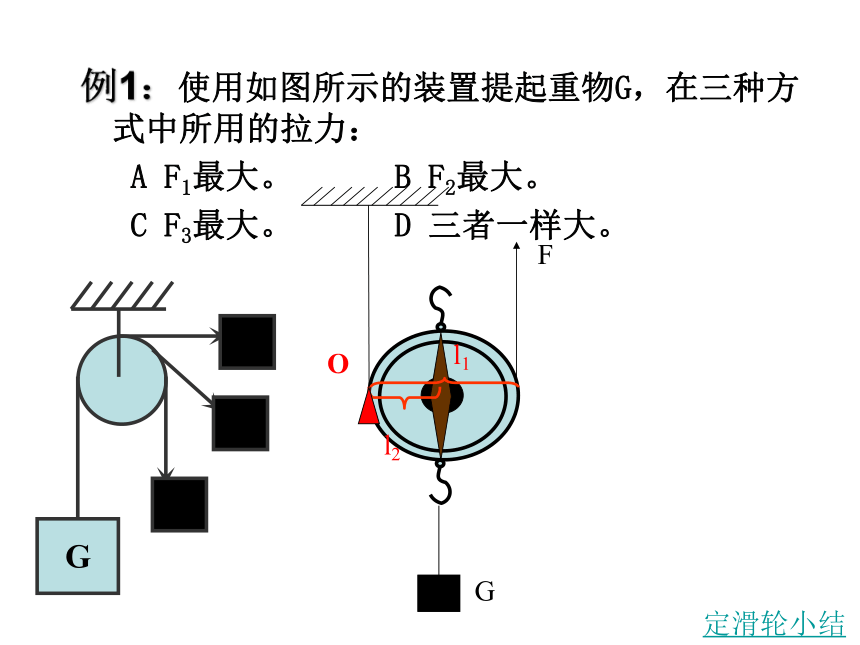

同时注意观察F2拉过距离与重物上升高度间的关系动滑轮可以省一半力；但要多移动距离1、动滑轮实质是动力臂为阻力臂2倍的杠杆。3、拉力的方向与重物的移动方向相同。结论：使用动滑轮可以＿＿＿＿，但不能改变施力的＿＿＿＿。省力方向动滑轮4、动力移动的距离是钩码上升距离的2倍。即 S=2h例1：使用如图所示的装置提起重物G，在三种方式中所用的拉力：
A F1最大。 B F2最大。

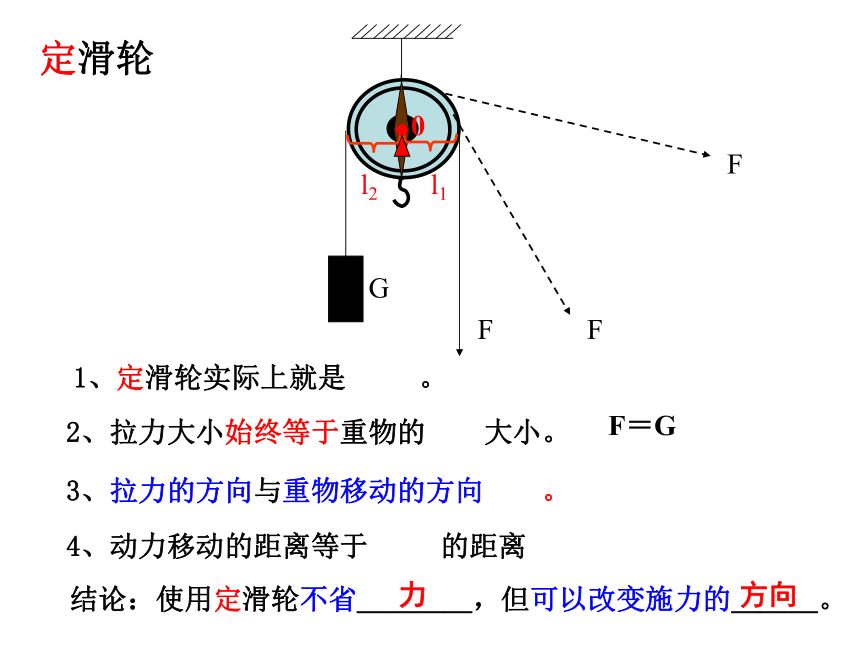

C F3最大。 D 三者一样大。定滑轮小结定滑轮1、定滑轮实际上就是 。2、拉力大小始终等于重物的 大小。3、拉力的方向与重物移动的方向 。结论：使用定滑轮不省＿＿＿＿，但可以改变施力的＿＿＿。力F＝G方向4、动力移动的距离等于 的距离1、动滑轮实质是 的杠杆。3、拉力的方向与重物的移动方向 。结论：使用动滑轮可以＿＿＿＿，但不能改变施力的＿＿＿＿。 动滑轮4、动力移动的距离是钩码上升距离的 倍。即 S= h想一想：如果想要既能省力，又能改变力的方向，那怎么办？二、滑轮组由若干个定滑轮和动滑轮组成的装置叫滑轮组。 实验1、用弹簧秤测出钩码和滑轮的总重,G=120N___。
2、如图甲方式匀速拉动绳子，弹簧秤的读数F１=__。
3、如图乙方式匀速拉动绳子，弹簧秤的读数F2= ___。甲乙F1F2
23此时重物和动滑轮的总重由___段绳子承担。此时重物和动滑轮的总重由___段绳子承担。分析原因G总F1＝　　　　G总G总F2＝　　　　G总n1＝　　　。n2＝　　　。承担总重的绳子段数23（f＝0）滑轮组的省力情况n=2n=2n=3数一数：F1=1/2GF1F2F3F4F2=1/3GF3=1/4GF4=1/5G不计摩擦和绳重 F=1/n G奇动偶定n=5　　　　　　 n＝4画一画：1、动滑轮和重物的总重由几股绳子承担，提起重物所用的力就是总重的几分之一；2、重物上升高度为h，则绳子自由端移动距离为nh。即S绳=_____3、重物上升速度为v，则绳子自由端移动速度为nv。即v绳=______二、滑轮组1、 如图所示，利用定滑轮，动滑轮及滑轮组匀速向上提升重物。G甲=G乙=G丙=60牛顿。则：(1)不计动滑轮重和绳与滑轮之间摩擦时，提升的物重分别是：F甲=______牛；F乙=_______牛；F丙=______牛。
(2)动滑轮重6牛，不计绳与滑轮之间摩擦，提升的物重分别是：F甲=______牛；F乙=______牛；F丙=______牛。60牛30牛20牛60牛33牛22牛练习例题3：缠绕滑轮的绳子能承受的最大拉力为300牛，用它连接成如图的滑轮组，能否提升重为600牛的重物？（已知动滑轮重20牛，摩擦及绳的重力不计）解：总重　G＝600牛＋20牛＝620牛 因为所需要的拉力大于绳子所能承受的最大拉力，所以不能用来提升600牛的重物。例4：如图所示,物体A重G＝80N,在F＝60N拉力下匀速前进,此时物体A受到的摩擦力等于＿＿＿＿N.
（滑轮自重及绳子与滑轮的摩擦不计）.1:竖直方向上有一对平衡力N和G2:水平方向上有一对平衡力T和fG=N=80Nf=T=120N因为T=2F=120N120N例5、如图所示，用滑轮组牵引重物在水平地面上匀速移动，已知所用拉力F=100N，滑轮本身的重及摩擦不计，则重物与地面间的摩擦力是多少牛顿？当物体移动1.5m时，绳子自由端拉过的距离是多少？解：n=3,F=1/nf则 f = nF =3 × 100N = 300N
S自= nS物 = 3 ×1.5m = 4.5m例6：如图所示，物体A通过动滑轮在水平拉力F的作用下沿水平面以lm/s的速度做匀速直线运动，此时弹簧测力计的读数为5N（不计动滑轮、绳子、弹簧测力计的重力和动滑轮与绳间摩擦）（1）物体A与水平面的摩擦力大小为多大？
（2）拉力F在2s内移动的距离是多少？
（3）拉力做了多少功？2、如图所示的四个滑轮组中，图＿＿可省一半力，图＿＿最费力，图＿＿和图＿＿用力大小一样。(b)(c)3、按要求画出滑轮组的穿绳情况（动滑轮重力不计，F为拉力） 4、如图所示，用此滑轮组匀速拉动放在水平面上的物体，若物体重150牛，物体与水平面间的摩擦力为30牛，则所需拉力F为________牛。（滑轮重及摩擦均不计）分析：如图所示，绳子股数
n = 3 则拉力 F = 1/3f 105、如图所示，物体重力为100N，在大小为20N的水平拉力作用下匀速前进，这时物体受到的摩擦大小等于__________N（滑轮重及摩擦不计）分析：如图所示，绳子股数
n = 2则摩擦力 f = ? F10
