第6节透镜和视觉（第二课时）

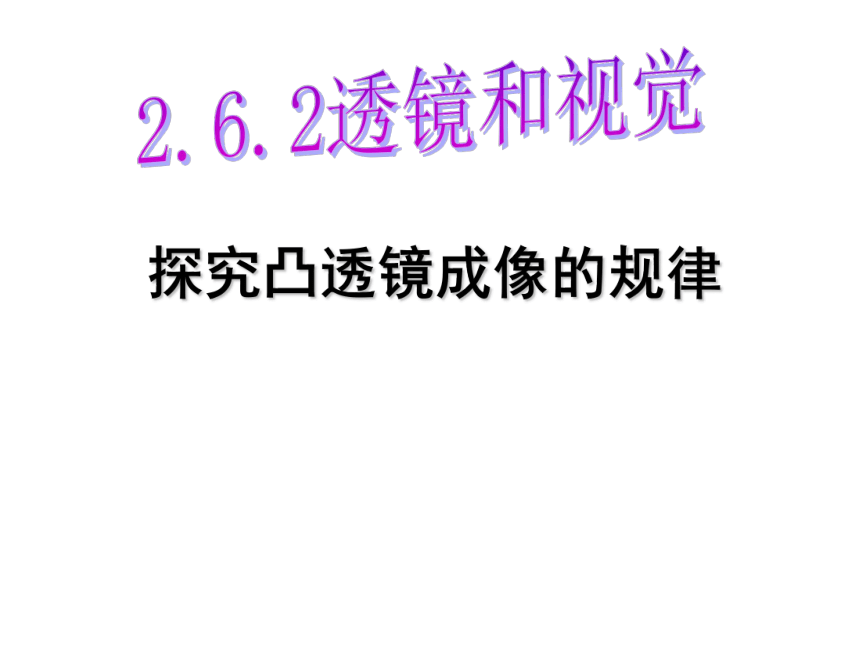

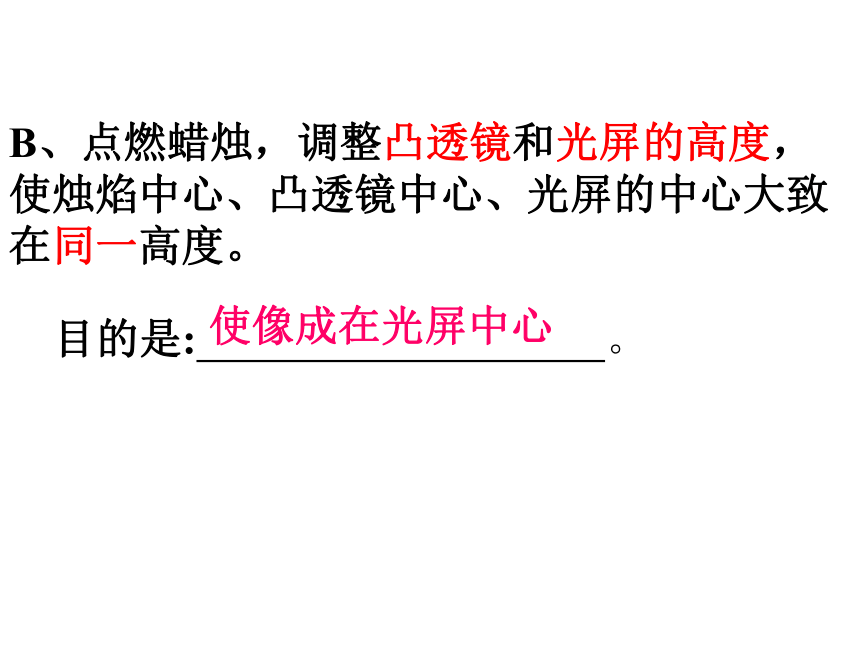

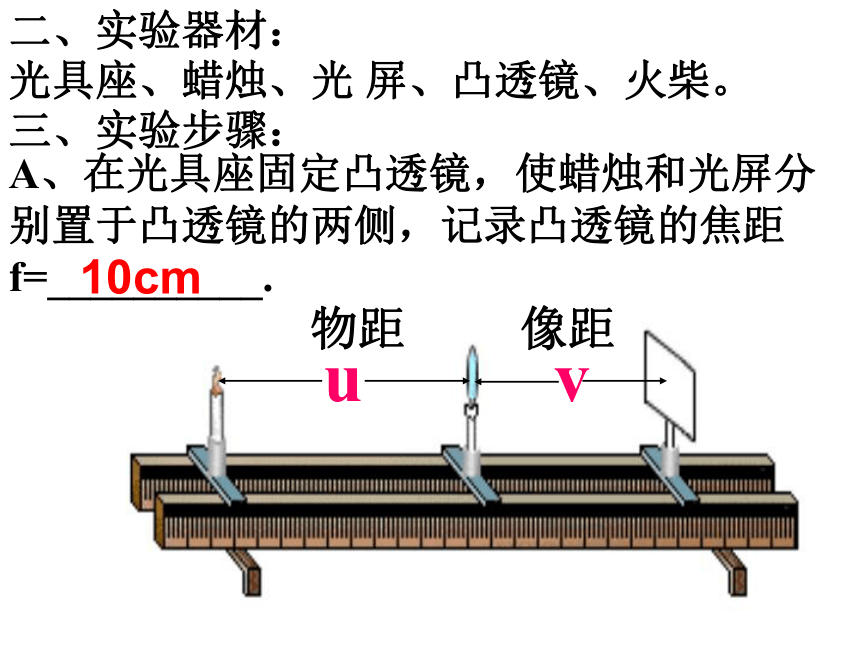

课件20张PPT。探究凸透镜成像的规律2.6.2透镜和视觉uv二、实验器材：三、实验步骤：光具座、蜡烛、光 屏、凸透镜、火柴。A、在光具座固定凸透镜，使蜡烛和光屏分别置于凸透镜的两侧，记录凸透镜的焦距f=__________.物距像距10cmB、点燃蜡烛，调整凸透镜和光屏的高度，

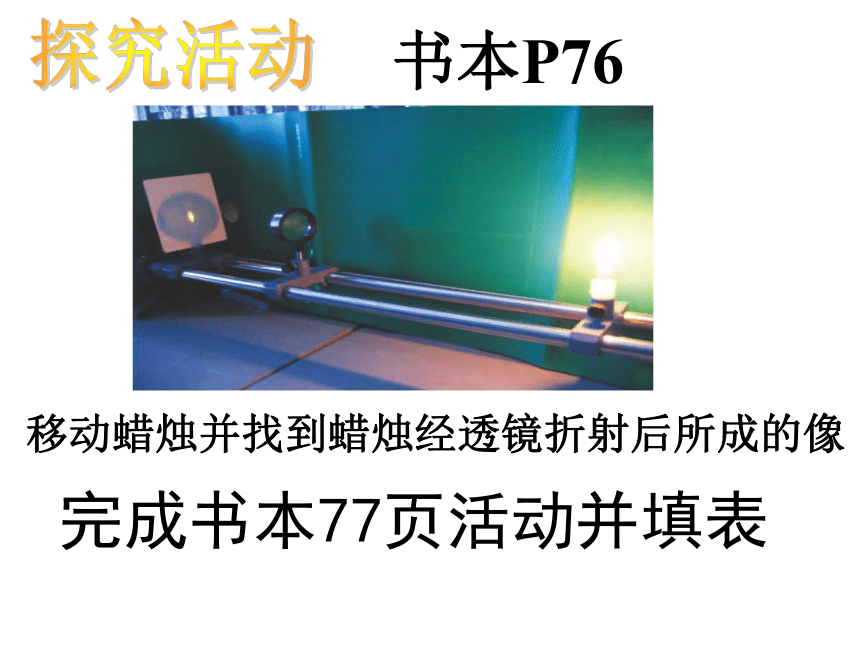

使烛焰中心、凸透镜中心、光屏的中心大致在同一高度。目的是: 。使像成在光屏中心探究活动 书本P76移动蜡烛并找到蜡烛经透镜折射后所成的像完成书本77页活动并填表

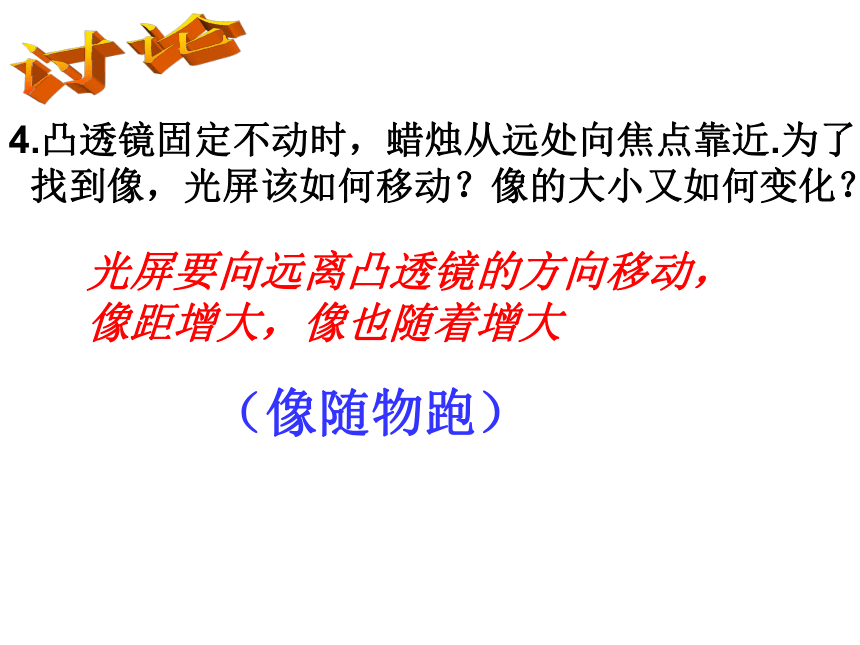

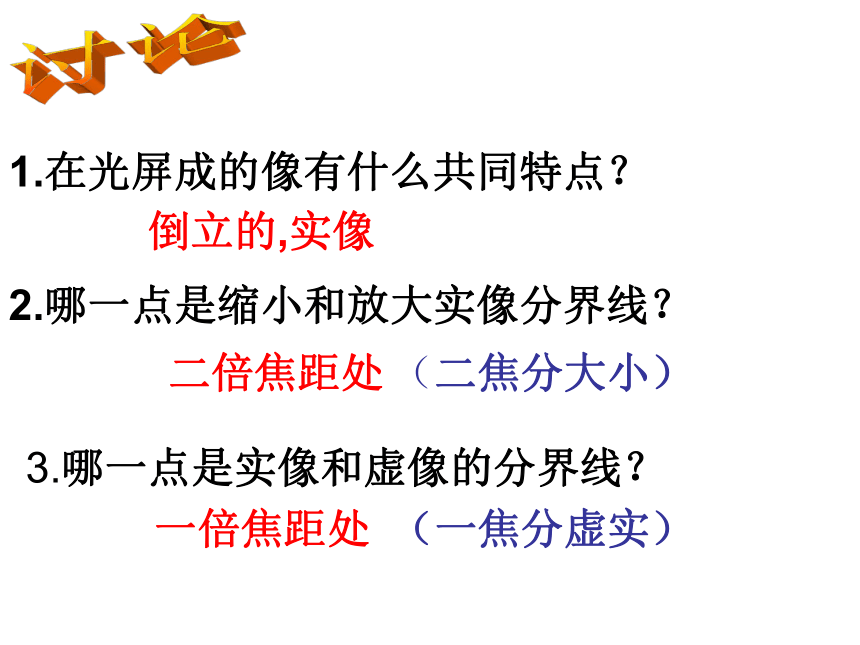

1.在光屏成的像有什么共同特点？倒立的,实像2.哪一点是缩小和放大实像分界线？二倍焦距处（二焦分大小）3.哪一点是实像和虚像的分界线？一倍焦距处（一焦分虚实）讨论4.凸透镜固定不动时，蜡烛从远处向焦点靠近.为了
找到像，光屏该如何移动？像的大小又如何变化？光屏要向远离凸透镜的方向移动，

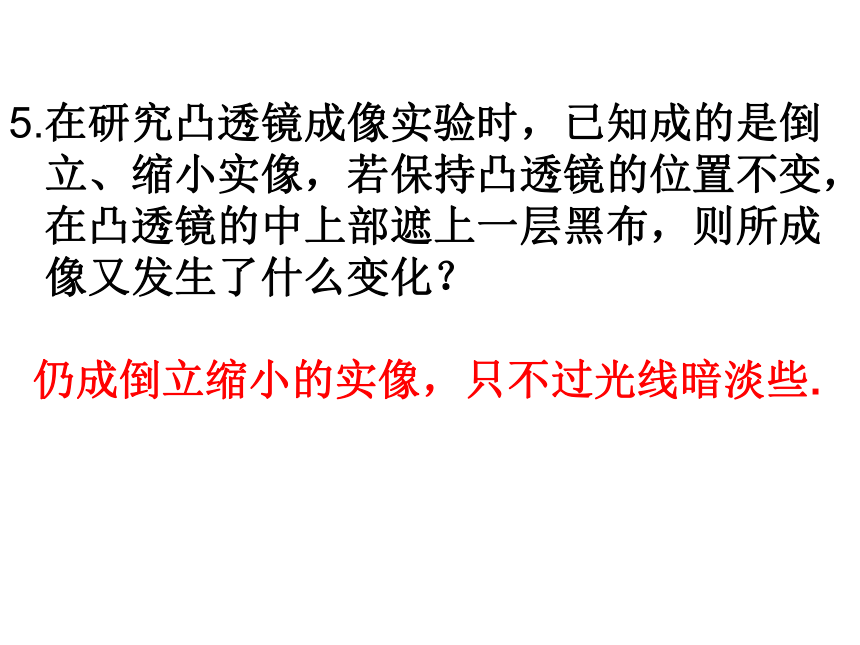

像距增大，像也随着增大讨论 （像随物跑）5.在研究凸透镜成像实验时，已知成的是倒
立、缩小实像，若保持凸透镜的位置不变，
在凸透镜的中上部遮上一层黑布，则所成

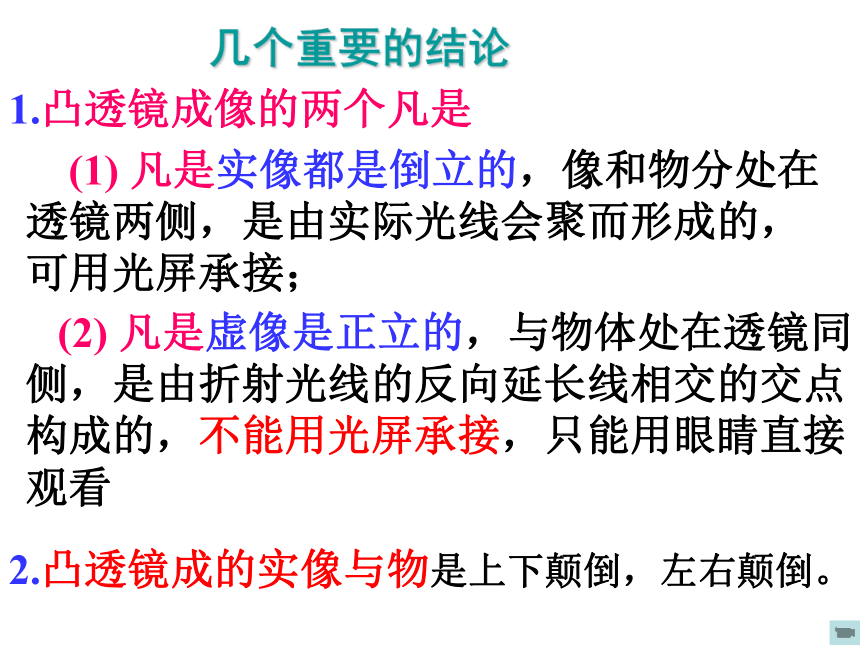

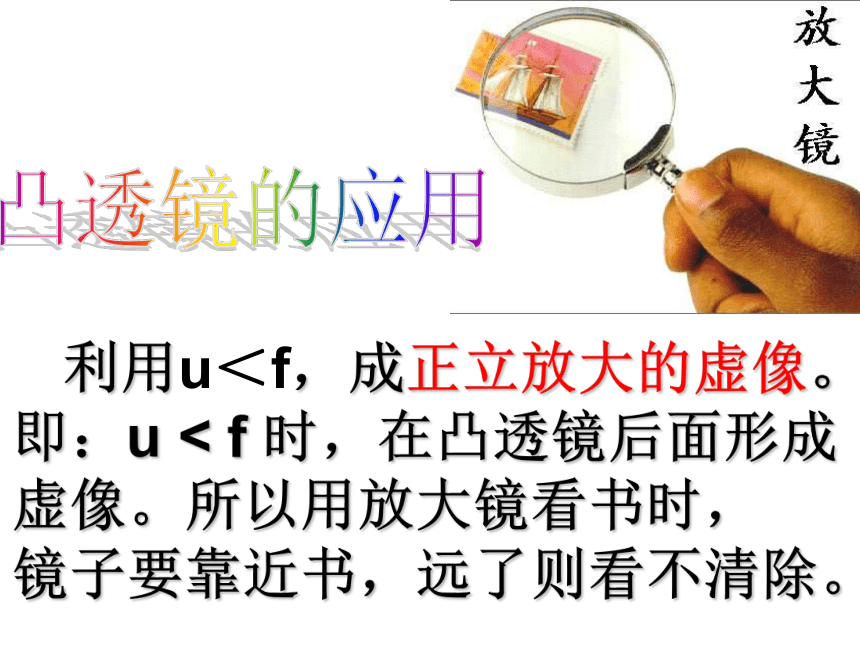

像又发生了什么变化？仍成倒立缩小的实像，只不过光线暗淡些. (1) 凡是实像都是倒立的，像和物分处在透镜两侧，是由实际光线会聚而形成的，可用光屏承接； (2) 凡是虚像是正立的，与物体处在透镜同侧，是由折射光线的反向延长线相交的交点构成的，不能用光屏承接，只能用眼睛直接观看1.凸透镜成像的两个凡是几个重要的结论2.凸透镜成的实像与物是上下颠倒，左右颠倒。 利用u＜f，成正立放大的虚像。
即：u < f 时，在凸透镜后面形成虚像。所以用放大镜看书时，
镜子要靠近书，远了则看不清除。凸透镜的应用 利用u＞2f ，成倒立、缩小的实像的原理制成的。
凸透镜的应用3、幻灯机、投影仪 利用f＜u＜2f ，在屏幕上成倒立放大的实像这一原理。 凸透镜的应用凸透镜的成像规律： 一焦分虚实
二焦分大小
　 虚像同侧正，实像异侧倒
2.动态： 在成实像情况下，
物进像退，像变大；物退像进，像变小3.实像：由实际光线会聚而成的
（可用光屏接收）
4.虚像：没有实际光线通过像点
（不能用光屏接收，只能通过镜子看到）小结 把凸透镜对准太阳光，可在距透镜20cm处得到一个最小最亮的光斑，若将一物体放在此透镜前30cm处，可在凸透镜的另一侧得到一个 （倒、正）立 （放大、缩小）的 （实、虚）像倒放大实试一试：1．一物体从离凸透镜1倍焦距处沿着主光轴移到离凸透镜4倍焦距处，那么像距（ ）
A．逐渐增大 B．逐渐减小
C．先增大后减小 D．先减小后增大
B 所成的像的变化情况是（　　　）。B 尝试练习2、物体放在凸透镜前，在离透镜20cm的光屏上物体成一个清晰放大的像， 则凸透镜的焦距可能（ ）
A、8cm B、10cm
C、15cm D、25cmA尝试练习3.物体AB位于凸透镜的主光轴上且成实像，
当将透镜遮住一半后，AB在光屏上的像（ ）A、只有上半部，亮度不变
B、只有下半部，亮度不变C、与原来的相同，亮度不变
D、与原来的相同，亮度变暗D4.用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像D尝试练习5．下列说法正确的是（ ）
A．照相机拍摄照片时，物距应大于2倍焦距
B．幻灯机放映幻灯片时，物距应大于2倍焦距
C．用放大镜观察物体时，物距应大于1倍焦距小于2倍焦距
D．使用放大镜时，物体只能成放大的虚像 A凸透镜成像规律f＜v＜2f缩小实像倒立倒立倒立异侧实像实像等大放大
v＝2f
v＞2f不 成 像放大虚像正立同侧异侧异侧 ②在光具座上做成像实验,透镜两边分别放上
烛焰和光屏,移动烛焰和光屏的位置,直到光屏上呈现的像清晰等大为止,再用刻度尺量出透镜中心到烛焰的距离u,则f=u/2.讨论解决下列问题1.测量凸透镜焦距有哪几种方法?
①将凸透镜对着太阳光,在凸透镜的另一面用
一张白纸作光屏,使光线的会聚点呈现在光屏上,用
刻度尺量出透镜中心到会聚点的距离即为焦距f.
