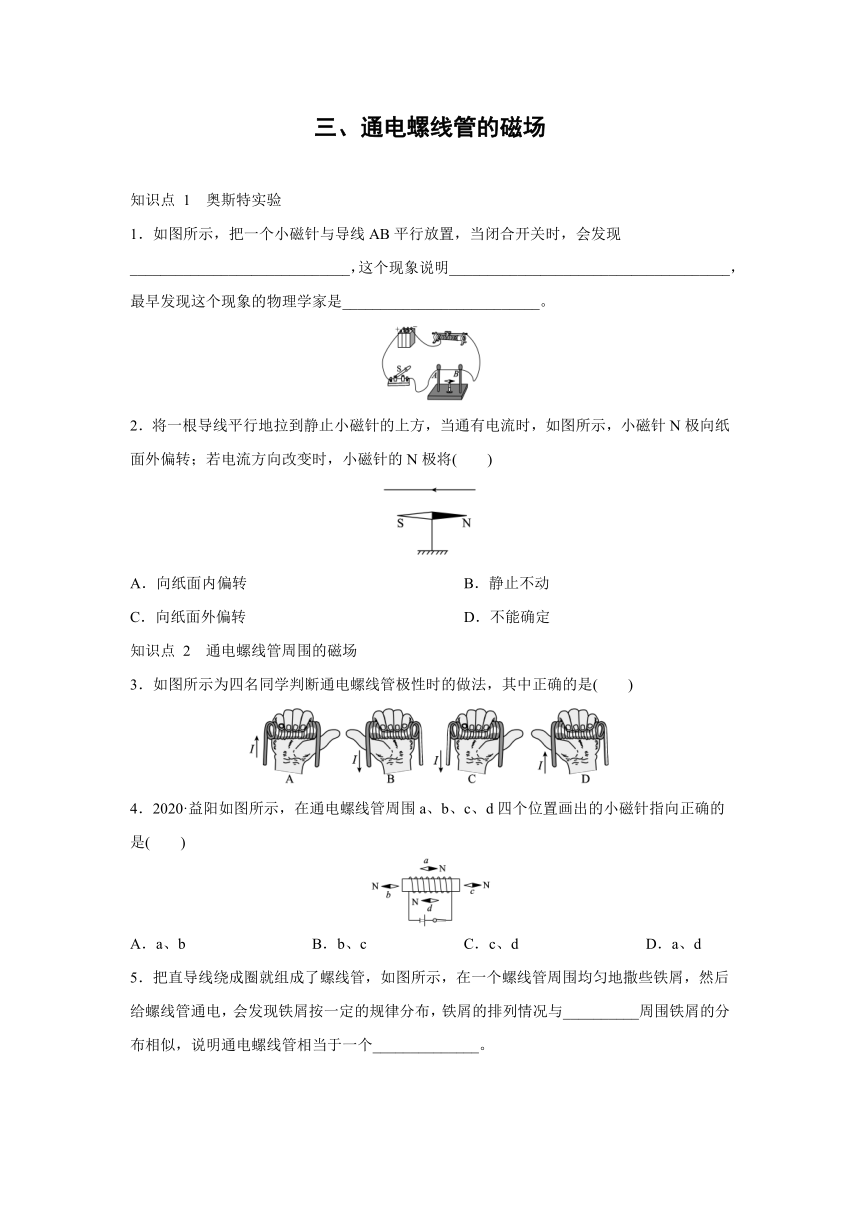

三、通电螺线管的磁场
知识点 1 奥斯特实验
1.如图所示,把一个小磁针与导线AB平行放置,当闭合开关时,会发现_____________________________,这个现象说明_____________________________________,最早发现这个现象的物理学家是__________________________。
2.将一根导线平行地拉到静止小磁针的上方,当通有电流时,如图所示,小磁针N极向纸面外偏转;若电流方向改变时,小磁针的N极将( )
A.向纸面内偏转 B.静止不动
C.向纸面外偏转 D.不能确定
知识点 2 通电螺线管周围的磁场
3.如图所示为四名同学判断通电螺线管极性时的做法,其中正确的是( )
4.2020·益阳如图所示,在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是( )
A.a、b B.b、c C.c、d D.a、d
5.把直导线绕成圈就组成了螺线管,如图所示,在一个螺线管周围均匀地撒些铁屑,然后给螺线管通电,会发现铁屑按一定的规律分布,铁屑的排列情况与__________周围铁屑的分布相似,说明通电螺线管相当于一个______________。

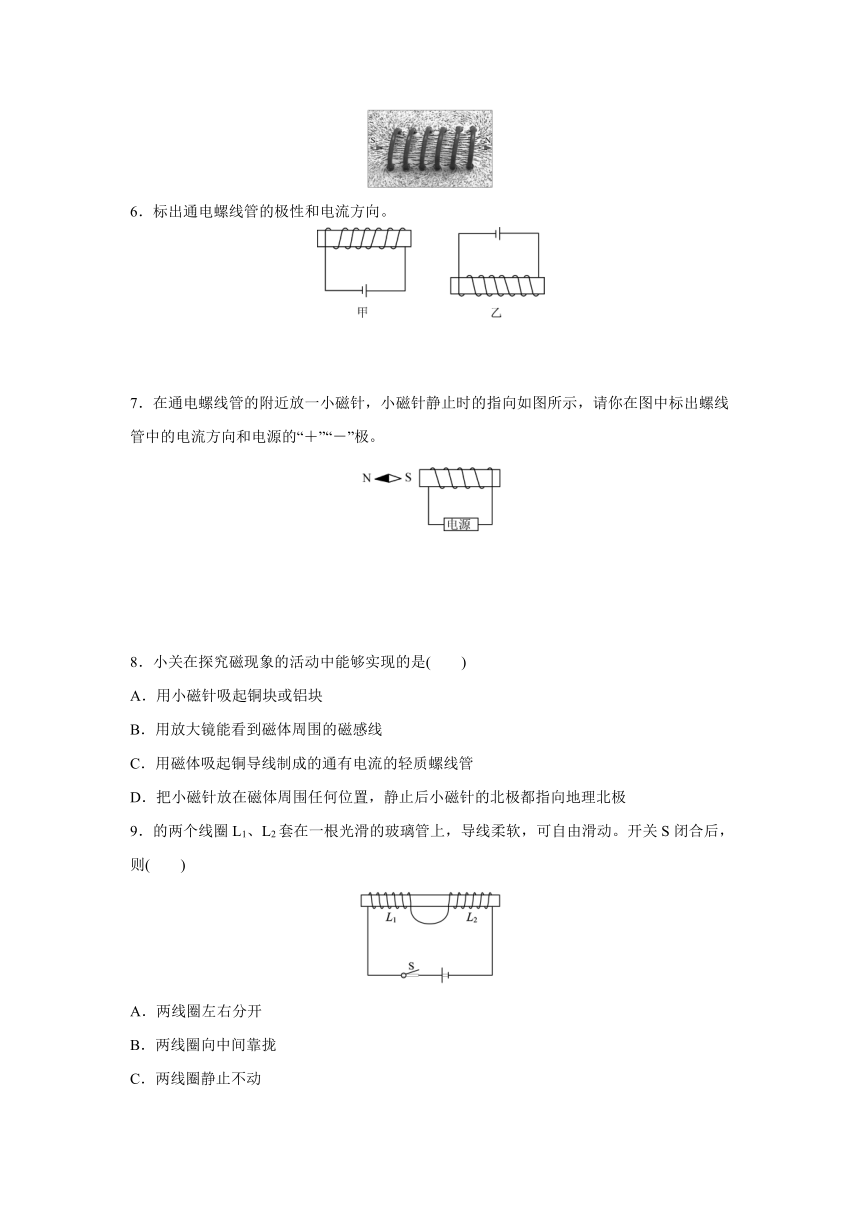

6.标出通电螺线管的极性和电流方向。
7.在通电螺线管的附近放一小磁针,小磁针静止时的指向如图所示,请你在图中标出螺线管中的电流方向和电源的“+”“-”极。
8.小关在探究磁现象的活动中能够实现的是( )
A.用小磁针吸起铜块或铝块
B.用放大镜能看到磁体周围的磁感线
C.用磁体吸起铜导线制成的通有电流的轻质螺线管
D.把小磁针放在磁体周围任何位置,静止后小磁针的北极都指向地理北极
9.的两个线圈L1、L2套在一根光滑的玻璃管上,导线柔软,可自由滑动。开关S闭合后,则( )
A.两线圈左右分开
B.两线圈向中间靠拢
C.两线圈静止不动
D.两线圈先左右分开,然后向中间靠拢

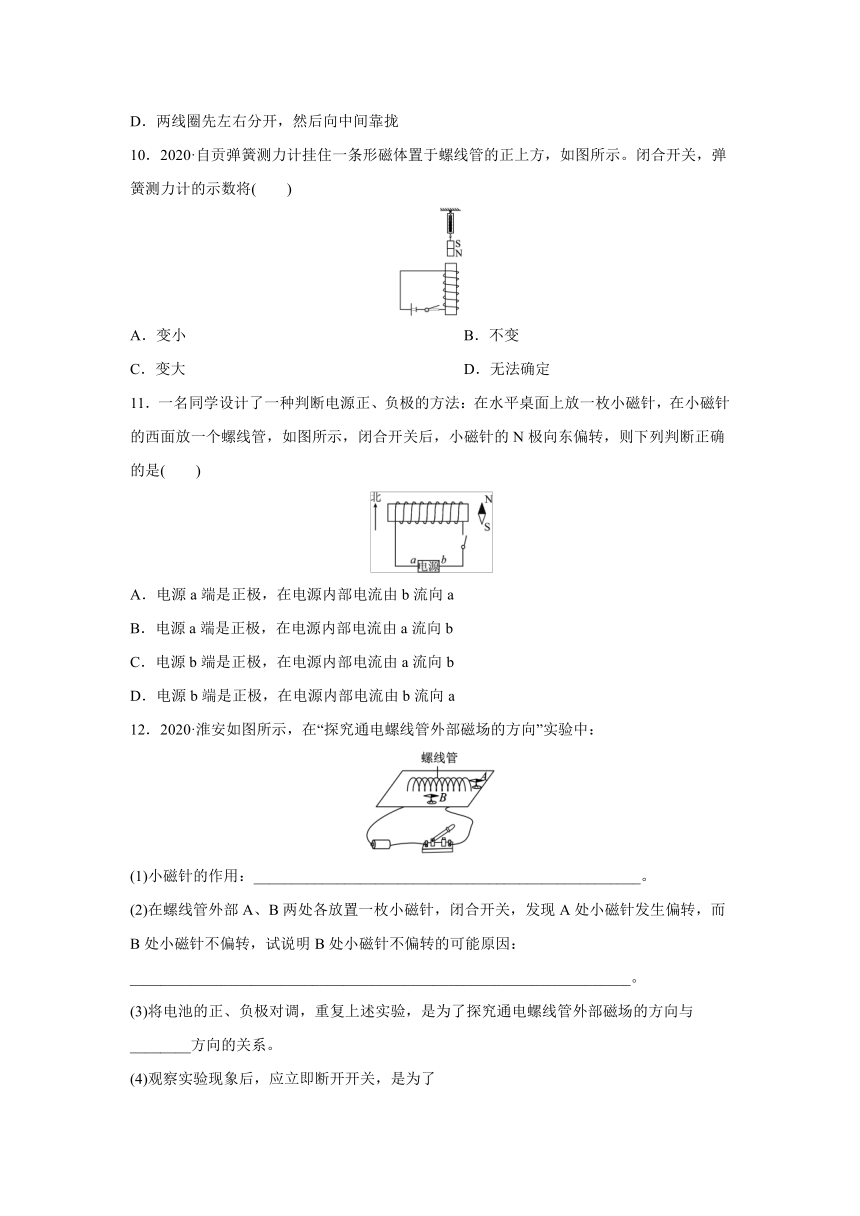

10.2020·自贡弹簧测力计挂住一条形磁体置于螺线管的正上方,如图所示。闭合开关,弹簧测力计的示数将( )
A.变小 B.不变
C.变大 D.无法确定
11.一名同学设计了一种判断电源正、负极的方法:在水平桌面上放一枚小磁针,在小磁针的西面放一个螺线管,如图所示,闭合开关后,小磁针的N极向东偏转,则下列判断正确的是( )
A.电源a端是正极,在电源内部电流由b流向a
B.电源a端是正极,在电源内部电流由a流向b
C.电源b端是正极,在电源内部电流由a流向b
D.电源b端是正极,在电源内部电流由b流向a
12.2020·淮安如图所示,在“探究通电螺线管外部磁场的方向”实验中:
(1)小磁针的作用:___________________________________________________。
(2)在螺线管外部A、B两处各放置一枚小磁针,闭合开关,发现A处小磁针发生偏转,而B处小磁针不偏转,试说明B处小磁针不偏转的可能原因:__________________________________________________________________。
(3)将电池的正、负极对调,重复上述实验,是为了探究通电螺线管外部磁场的方向与________方向的关系。
(4)观察实验现象后,应立即断开开关,是为了___________________________________________________________________________。
13.如图所示是小明同学在探究通电螺线管极性时的情景,请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向。
14.如图所示,小磁针放在两通电螺线管之间,静止时小磁针的N、S极处于如图所示的位置,请完成右侧螺线管的绕线,并标出电源的“+”“-”极。
15.在中标出通电螺线管A端和永磁体B端的磁极极性,并标出磁感线的方向。
考| 题| 展| 示
16.2020·顺义一模如图所示,电源正负极、电流方向和通电螺线管N极三者的关系正确的是( )
17.2020·北京根据中所给电流方向,可知通电螺线管的右端是________极。
18.2020·东城一模小东同学利用如图所示的实验装置探究通电螺线管周围磁场的特点。
(1)闭合开关后,小东观察到放在螺线管下方的小磁针静止时N极指向螺线管的________(选填“左”或“右”)端。
(2)小东断开开关,将图中电源的正、负极对调后,再闭合开关。他又观察到放在螺线管下方的小磁针静止时N、S极的指向也发生了对调。请你根据小东观察到的这一现象,提出一个可探究的物理问题:________________________________________________。
1.小磁针发生偏转 通电导线周围存在磁场
奥斯特
2.A 3.A 4.A
5.条形磁体 条形磁体
6.如图所示
7.如图所示
8.C 磁体能吸引铁、钴、镍等物质,不能吸引铜块或铝块,故A不正确;磁感线不是真实存在的,是为了形象的描述磁场而引入的,所以用放大镜不会看到,故B不正确;铜导线制成的通有电流的轻质螺线管有两个磁极,用磁体的磁极靠近通电螺线管的异名磁极时,会将其吸起,故C正确;小磁针在磁体周围某点北极的指向跟该点的磁场方向一致,并不是都指向地理北极,故D不正确。
9.A 根据安培定则判断,L1线圈的左端为S极,右端为N极,L2线圈的左端是N极,右端是S极,也就是说,中间靠近的位置,两线圈的极性相同,因为同名磁极互相排斥,所以这两个线圈相互排斥而左右分开。
10.A 闭合开关K,电流从螺线管的上端流入,根据安培定则可知,螺线管的上端是N极,条形磁体的下端是N极,因为同名磁极相互排斥,所以当闭合开关K时,弹簧测力计的示数将变小。
11.C 小磁针的N极向东偏转,根据磁极间相互作用的规律,可判断通电螺线管的右端是N极,利用右手螺旋定则得出b端是电源正极,在电源内部电流从负极流向正极。
12.(1)检验磁场的存在并显示磁场的方向
(2)小磁针N极的指向与磁场方向相同
(3)电流
(4)保护电路,防止螺线管温度过高
13.如图所示
开关闭合后,电流从螺线管的右端流入,左端流出,根据右手螺旋定则,判断出通电螺线管的右端为N极,因为磁体内部的磁感线从磁体的S极到N极,所以小磁针右端为N极,因为磁体周围的磁感线从磁体的N极出发,回到S极,所以A点的磁感线方向由右向左。
14.如图所示
两个螺线管中间的小磁针如图所示,因此两个螺线管的左端都是N极,右端都是S极,根据安培定则,电源的左端是负极,右端是正极,螺线管B的绕线如图所示。
15.如图所示
16.D
17.N 用右手握住螺线管,四指的方向和电流方向相同,那么大拇指所指的右端即为螺线管的N极。
18.(1)右
(2)通电螺线管周围磁场的方向跟螺线管中的电流方向是否有关
(1)通电螺线管中的电流,右进左出,根据右手螺旋定则,通电螺线管的左端为N极,右端为S极,因为异名磁极相互吸引,所以螺线管下方的小磁针静止时N极指向螺线管的右端。
(2)小东在实验中,改变的自变量是电流方向,结果导致小磁针静止时N极指向也发生了变化,即通电螺线管的磁场方向发生了变化,因此所提的问题是:通电螺线管周围磁场的方向跟螺线管中的电流方向是否有关。
