北京课改版物理九年级全一册同步练习：第十章　串联电路和并联电路 单元测试（有答案）

第十章
一、单项选择题(每题4分，共48分)
1．如图所示的电路中，开关闭合后，三盏电灯并联的电路是(　　)
2．如图所示的串联电路和并联电路，两个灯泡阻值不相等，开关S闭合后，关于电路中的电流或电压关系，下列说法正确的是(　　)
A．甲电路中，U＝U1＝U2
B．甲电路中，U＞U1＝U2
C．乙电路中，I＝I1＋I2
D．乙电路中，I＞I1＝I2
3．由公式I＝变形得R＝，对此，下列说法中正确的是(　　)
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越大
C．导体的电阻跟导体两端的电压和通过导体的电流无关
D．当导体两端的电压为零时，导体的电阻也为零
4．如图所示的电路中与图甲实物图相对应的是(　　)
　　　
5. 如图所示的电路，电源两端电压为6 V且保持不变，开关闭合后，两盏灯都发光，电压表的示数是3.8 V，下列说法中正确的是(　　)
　 A．L1两端的电压为3.8 V
B．当L2断路时，电压表的示数是3.8 V
C．当L2断路时，电压表的示数是2.2 V
D．L1两端的电压为2.2 V
6．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。设计的电路图正确的是(　　)
7．如图所示是小红测量小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L或滑动变阻器R中的一处，则下
列判断中正确的是(　　)
A. 灯L短路 B. 滑动变阻器R短路
C. 灯L断路 D. 滑动变阻器R断路
8．如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是(　　)
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大
C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大
9．如图所示的电路中，不能测出Rx的阻值的是(R0为已知阻值的定值电阻)(　　)
10．关于“探究电流跟电阻的关系”和“伏安法测定值电阻”这两个实验，下列说法中不正确的是(　　)
A．它们都是采用控制变量的研究方法
B．它们的实验电路是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
11．为了确保他人和驾驶员的安全，我国加大了对酒驾的检测和处罚力度。如图所示是酒精测试仪及其原理图，它实际上是由酒精气体传感器R2(相当于随酒精气体浓度变化的变阻器)与一个定值电阻R1及一个电压表组成，酒精气体浓度越大，R2的阻值越小。若驾驶员呼出的酒精气体浓度增大，则(　　)
A．通过传感器的电流变小，电压表示数变小
B．通过传感器的电流变小，传感器两端电压变小
C．通过传感器的电流变大，电压表示数变大
D．通过传感器的电流变大，传感器两端电压变大

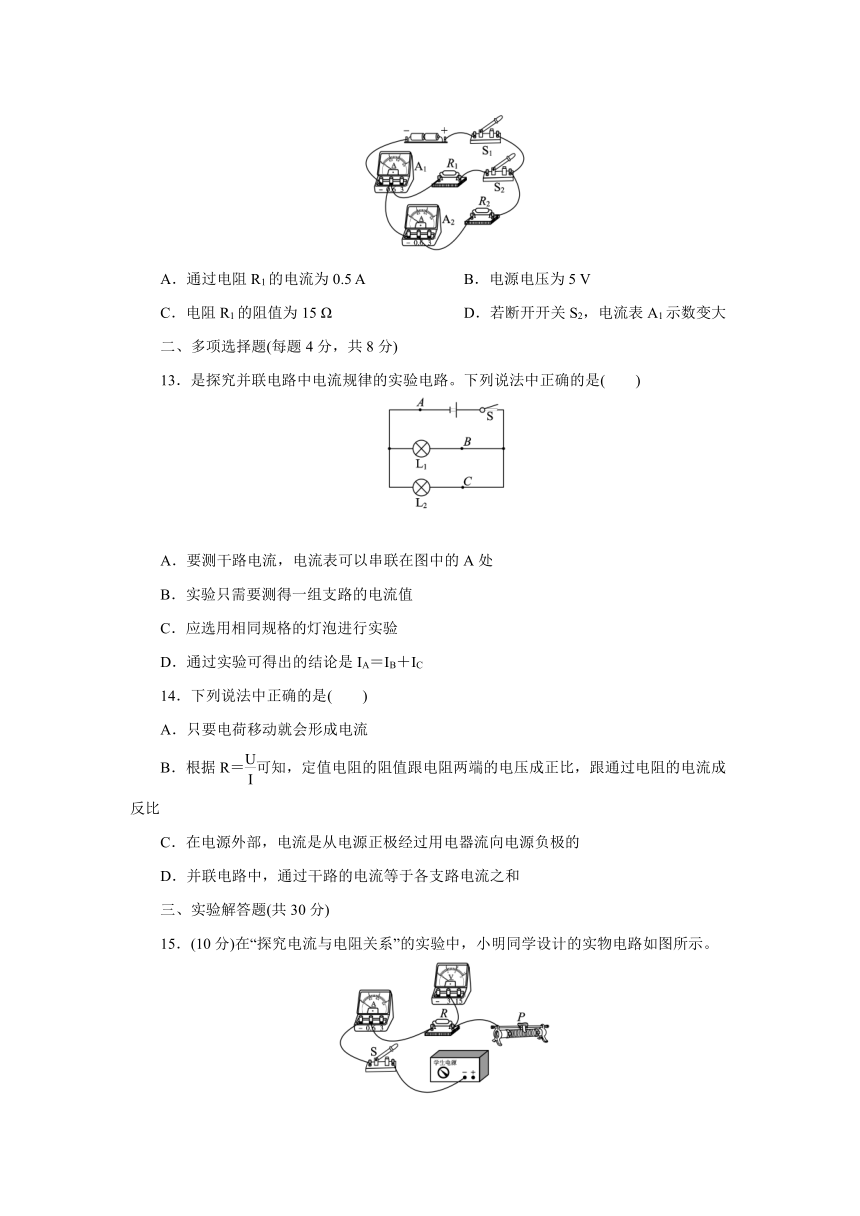

12．如图所示的电路中，闭合开关S1、S2，电流表A1的示数为0.5 A，A2的示数为0.3 A，电阻R2的阻值为10 Ω。下列说法中正确的是(　　)
A．通过电阻R1的电流为0.5 A B．电源电压为5 V
C．电阻R1的阻值为15 Ω D．若断开开关S2，电流表A1示数变大
二、多项选择题(每题4分，共8分)
13．是探究并联电路中电流规律的实验电路。下列说法中正确的是(　　)
　
A．要测干路电流，电流表可以串联在图中的A处
B．实验只需要测得一组支路的电流值
C．应选用相同规格的灯泡进行实验
D．通过实验可得出的结论是IA＝IB＋IC
14．下列说法中正确的是(　　)
A．只要电荷移动就会形成电流
B．根据R＝可知，定值电阻的阻值跟电阻两端的电压成正比，跟通过电阻的电流成反比
C．在电源外部，电流是从电源正极经过用电器流向电源负极的
D．并联电路中，通过干路的电流等于各支路电流之和
三、实验解答题(共30分)
15．(10分)在“探究电流与电阻关系”的实验中，小明同学设计的实物电路如图所示。
(1)用笔画线代替导线，将实物图连接完整(要求：①滑片向右移动，电流表的示数变大；②连线不允许交叉)。
(2)小明同学连好最后一根导线发现两表均有示数，造成这一现象的原因可能是________________________________________________________________________。
(3)实验时，首先接入的是5 Ω的电阻，当滑片移动到某一位置时，电流表的示数为0.5 A，记下两表示数；接下来换用10 Ω的电阻继续实验，应向________(选填“左”或“右”)移动滑片，同时眼睛注视________(选填“电压表”或“电流表”)，直到其示数为________时，记下电流表的示数。
(4)换用其他阻值的电阻进行多次实验，得到多组数据，通过分析数据，能得到实验结论：当电压一定时，通过电阻的电流与电阻成________比。
16．(10分)如甲所示为“伏安法测电阻”的电路图，电源电压为6 V，图乙为没有连接完整的实物电路。
(1)对照电路图甲,用笔画线代替导线将图乙中未连接部分连接起来。
(2)实验操作中有可能出现下列四种错误﹐如果出现电流表示数较大，电压表示数为零的现象,其错误属于__________。
A．电流表的“＋”“－”接线柱接反
B．电压表的量程选小了
C．电阻Rx发生了短路
D．把滑动变阻器下端两接线柱连入电路
(3)电路连接正确后，闭合开关，将滑片P向右移动时，电压表的示数________(选填“变大”“变小”或“不变”)。
(4)实验过程中，某次测得的电流表和电压表的示数如图所示，此时测得的Rx＝________Ω。
(5)此实验要多次测量电阻值，最后求平均值，其目的是__________________。
17．(10分)小亮同学做测量小灯泡电阻的实验，小灯泡正常发光时的电压为2.5 V，已经连接了如甲所示的部分电路。
(1)请你帮助小亮同学用笔画线代替导线，将图甲中的实物电路连接补充完整。
(2)闭合开关前，应将滑片移到滑动变阻器的最________(选填“左”或“右”)端，目的是保护电路。
(3)当电压表的示数为2.5 V时，电流表的示数如图乙所示，此时小灯泡的电阻是________Ω。(结果保留一位小数)
(4)小亮移动滑片又测量了两次数据后发现，三次测得的灯泡的电阻相差较大，与其他同学交流也是同样的情况，由此总结得出：当灯泡两端的电压增大时，通过灯泡的电流也增大，灯泡的亮度________(选填“变亮”或“变暗”)，灯泡的电阻________。
四、科普阅读题(6分)
18．阅读短文，回答问题。
在伏安法测电阻的实验中，可以有以下两种测量方法，分别叫内接法和外接法。如图所示，分别为实验电路的一部分。电流表与电压表都有电阻，它们的电阻叫内阻，电流表的内阻RA非常小，约为0.05 Ω，所以在电学实验中，它的内阻常常忽略不计；电压表的内阻RV非常大，约为10 kΩ，连入电路中通过的电流很小，所以在电学实验中通过它的电流常常忽略不计。但在实际测量中这些忽略不计的物理量却使测量结果产生误差。
小明同学带领创新实验小组，仔细阅读上述材料后，购买了两个定值电阻并向物理老师借来所需器材进行了测量，两个定值电阻的阻值分别为R1＝5 Ω，R2＝20 kΩ。同学们为了减小实验误差，选择恰当的方法进行了合作探究，分别测出了两个电阻的阻值。
若你也作为其中的一员，在测量R1＝5 Ω的阻值时，请你回答：
(1)此实验中你们选择的恰当方法是________(填字母)。
A．内接法 B．外接法
(2)用你们选择的方法测得的电阻值与真实值相比________(选填“偏大”或“偏小”)。
(3)请根据欧姆定律解释测量结果偏大或偏小的原因。
五、计算题(共8分)
19．(4分)如图所示，电源电压为6 V且保持不变，电阻R1的阻值为10 Ω。当开关S闭合时，电压表的示数U1＝2 V。求：
(1)通过电阻R1的电流。
(2)电阻R2的阻值。
20．(4分)如图所示，电源电压不变，电阻R1＝18 Ω，灯泡的电阻为12 Ω，当S1、S2闭合时，灯泡两端的电压为6 V，电流表的示数为0.9 A，求：(忽略温度对灯丝电阻的影响)
(1)电阻R2的阻值。
(2)当S1、S2都断开时，灯泡两端的电压。
　
1．B　2.C　3.C　4.C　
5．D　 由图可知，开关S闭合后，L1、L2串联，电压表测L2两端的电压，则L2两端的电压为3.8 V，已知电源电压为6 V，由串联电路的电压特点可知，L1两端的电压为2.2 V，故A错误，D正确；当L2断路时，灯泡L1与电压表串联在电源上，所以电压表示数约等于电源电压6 V，故B、C错误。
6．B
7．D　 分析电路图可知，闭合开关，小灯泡L与滑动变阻器R串联接入电路，电压表测量小灯泡L两端的电压，电流表测量电路中的电流。小灯泡不亮有可能是电路某处断路或灯泡短路，电流表无示数说明电路断路，电压表无示数，说明不是灯泡L断路，故电路故障应为滑动变阻器R断路。
8．C　9.C
10．A　 “探究电流与电阻的关系”实验采用了控制变量法，需要控制电阻两端的电压不变；“伏安法测定值电阻”实验没有用到控制变量法。
11．C
12．C　 闭合开关S1、S2，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流：I1＝I－I2＝0.5 A－0.3 A＝0.2 A，故A错误；并联电路中各支路两端的电压相等，根据欧姆定律可得，电源的电压：U＝U2＝I2R2＝0.3 A×10 Ω＝3 V，故B错误；电阻R1的阻值：R1＝＝＝15 Ω，故C正确；若断开开关S2，电流表A1只测量通过R2的电流，电流表A1示数变小，故D错误。
13．AD　14.CD
15．(1)如图所示
(2)连接电路时，开关没有断开
(3)左　电压表　2.5 V　(4)反
(1)滑片向右移动，电流表示数变大，即电阻变小，故滑片P右端电阻丝连入电路中，电压表与R并联。(2)小明同学连好最后一根导线发现两表均有示数，造成这一现象的原因可能是：连接电路时，开关没有断开。(3)接入5 Ω的电阻时，当滑片移动到某一位置时，电流表示数为0.5 A，根据欧姆定律，电压表示数：U＝IR＝0.5 A×5 Ω＝2.5 V；
根据串联分压原理可知，将定值电阻由5 Ω改接成10 Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻关系的实验中，应控制电阻两端的电压不变，故应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，同时眼睛注视电压表，直到其示数为2.5 V时，记下电流表的示数。(4)换用其他电阻进行多次实验，得到多组数据，通过分析数据，能得到的实验结论是：当电压一定时，通过电阻的电流与电阻成反比。
16．(1)如图所示
(2)C　(3)变小　(4)5
(5)减小测量误差
17．(1)如图所示
(2)左　(3)8.3　(4)变亮　增大
(1)将电压表并联在小灯泡两端，滑动变阻器串联在电路中，因为小灯泡正常发光时的电压为2.5 V，所以电压表选择0～3 V的量程。(2)闭合开关前，为了保护电路，滑动变阻器的滑片应移至阻值最大处，所以滑片应移到最左端。(3)小灯泡的电阻为R＝＝≈8.3 Ω。
18．(1)B　(2)偏小
(3)采用外接法，电压表测得的电压是准确的，根据并联电路电流的规律，电流表的示数等于通过定值电阻的真实电流和通过电压表的电流，故电流表示数比通过定值电阻的电流偏大，由R＝可知，用这种方法测得的电阻值与真实值相比偏小。
19．(1)通过R1的电流：I1＝＝＝0.2 A。
(2)由串联电路电压特点可知，
R2两端的电压：U2＝U－U1＝6 V－2 V＝4 V，
因串联电路中各处的电流相等，由欧姆定律可得，电阻R2的阻值：R2＝＝＝20 Ω。
20．(1)当S1、S2闭合时，电阻R1短路，电阻R2与灯泡L并联，由欧姆定律可知，通过灯泡的电流：IL＝＝＝0.5 A，根据并联电路的电流特点得，IR2＝I1－IL＝0.9 A－0.5 A＝0.4 A；因为并联电路各支路两端的电压相等，且与电源电压相等，则UR2＝UL＝U＝6 V，由欧姆定律得，电阻R2的阻值：R2＝＝＝15 Ω。
(2)当S1、S2都断开时，电路中电阻R1与灯泡L串联。由欧姆定律可以求得电路中电流：I2＝＝＝0.2 A，则灯泡两端的电压：UL′＝I2RL＝0.2 A×12 Ω＝2.4 V。
