期末综合测试
第九～十四章
一、单项选择题(每题4分，共48分)
1．下列物品中，通常情况下属于导体的是(　　)
A．塑料尺子 B．橡胶手套
C．玻璃杯 D．铁钉
2．如图所示的家用电器中，利用电流热效应工作的是(　　)
3．下列有关静电现象的说法中正确的是(　　)
A．自然界中只存在一种电荷
B．摩擦起电是利用摩擦的方式创造电荷
C．玻璃棒与丝绸摩擦后二者带的电荷种类相同
D．验电器的工作原理是同种电荷相互排斥
4．如图所示，闭合开关后，能够测出灯泡L2两端电压的电路是(　　)
5．下列数据最符合生活实际的是(　　)
A．LED手电筒中的电流约为20 A
B．我国家庭电路的电压约为36 V
C．家用空调工作时的功率约为1000 W
D．我国电网的标准频率是100 Hz
6．如图所示，当滑动变阻器的滑片向左移动时，变阻器连入电路的阻值变大的是(　　)
7．如图所示的四个电路中，开关S闭合后，电源短路的是(　　)
8．如图所示的实例中，符合安全用电要求的是(　　)
9．小阳用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一根导线接错了，这根接错的导线是(　　)
A．a B．b
C．c D．d
10．关于实验课上用到的标有“2.5 V　0.3 A”字样的小灯泡，下列说法中正确的是(　　)
A．该小灯泡工作时流过它的电流一定是0.3 A
B．该小灯泡工作时其两端的电压一定是2.5 V
C．该小灯泡不接入电路中时它的电阻为零
D．该小灯泡两端的电压为2.5 V时，它消耗的电功率为0.75 W
11．光敏电阻的阻值随光照强度的增大而减小，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是(　　)
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表和电压表示数均变小

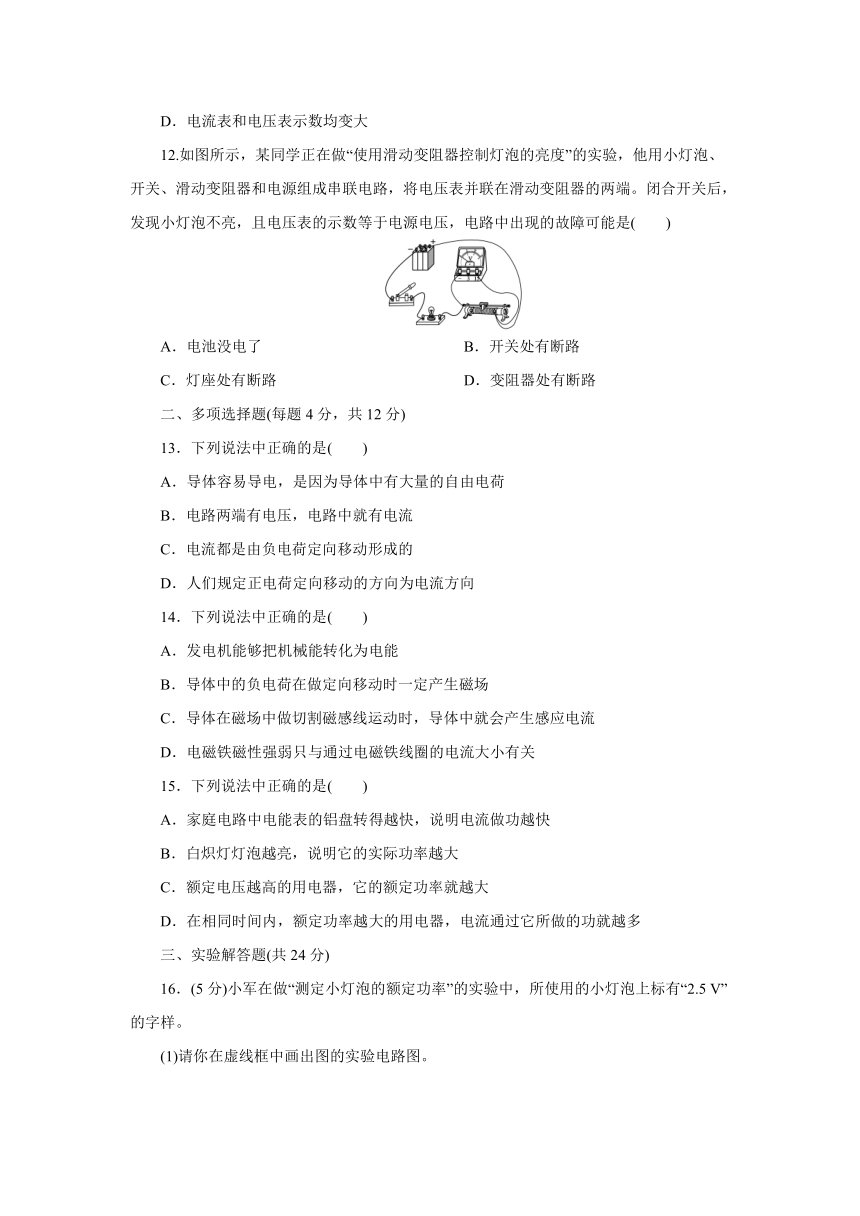

D．电流表和电压表示数均变大
12.如图所示，某同学正在做“使用滑动变阻器控制灯泡的亮度”的实验，他用小灯泡、开关、滑动变阻器和电源组成串联电路，将电压表并联在滑动变阻器的两端。闭合开关后，发现小灯泡不亮，且电压表的示数等于电源电压，电路中出现的故障可能是(　　)
　
A．电池没电了 　 B．开关处有断路
C．灯座处有断路 D．变阻器处有断路
二、多项选择题(每题4分，共12分)
13．下列说法中正确的是(　　)
A．导体容易导电，是因为导体中有大量的自由电荷
B．电路两端有电压，电路中就有电流
C．电流都是由负电荷定向移动形成的
D．人们规定正电荷定向移动的方向为电流方向
14．下列说法中正确的是(　　)
A．发电机能够把机械能转化为电能
B．导体中的负电荷在做定向移动时一定产生磁场
C．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流
D．电磁铁磁性强弱只与通过电磁铁线圈的电流大小有关
15．下列说法中正确的是(　　)
A．家庭电路中电能表的铝盘转得越快，说明电流做功越快
B．白炽灯灯泡越亮，说明它的实际功率越大
C．额定电压越高的用电器，它的额定功率就越大
D．在相同时间内，额定功率越大的用电器，电流通过它所做的功就越多
三、实验解答题(共24分)
16．(5分)小军在做“测定小灯泡的额定功率”的实验中，所使用的小灯泡上标有“2.5 V”的字样。
(1)请你在虚线框中画出图的实验电路图。

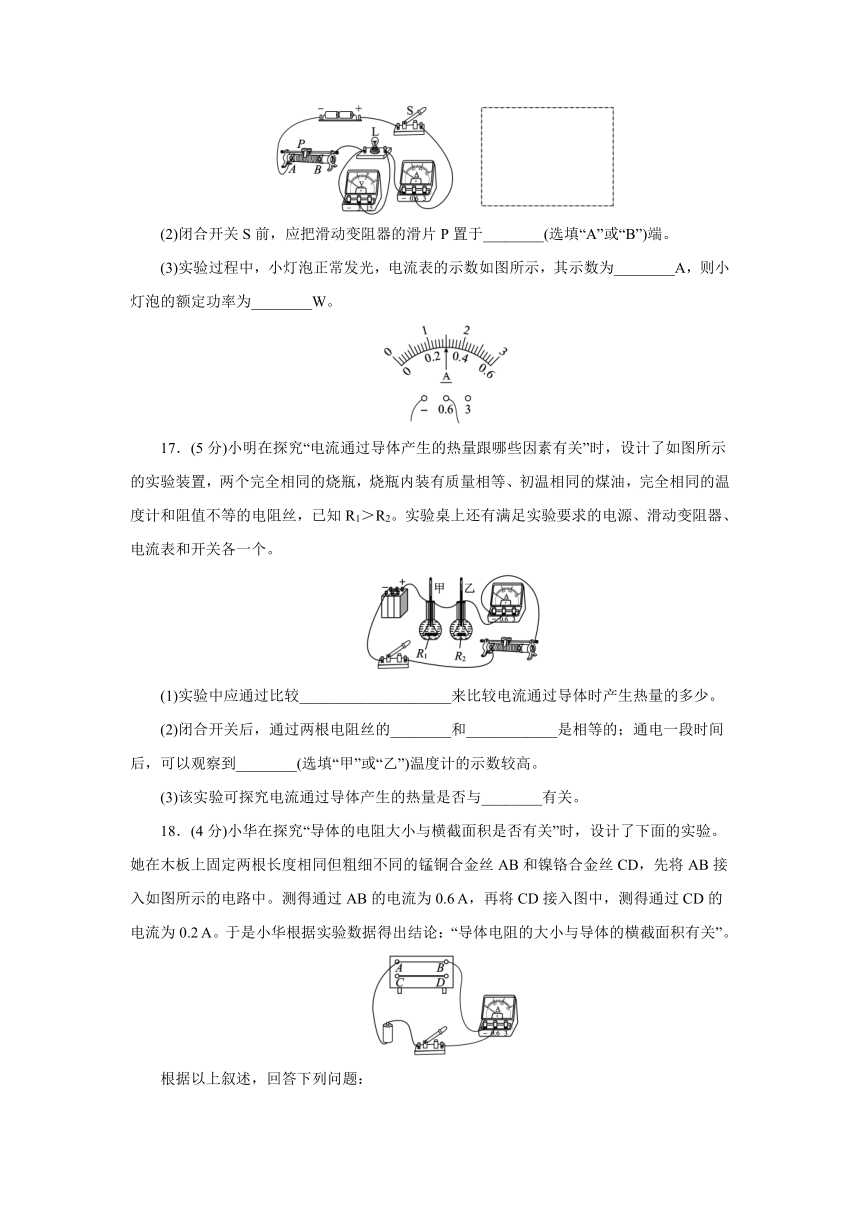

(2)闭合开关S前，应把滑动变阻器的滑片P置于________(选填“A”或“B”)端。
(3)实验过程中，小灯泡正常发光，电流表的示数如图所示，其示数为________A，则小灯泡的额定功率为________W。
17．(5分)小明在探究“电流通过导体产生的热量跟哪些因素有关”时，设计了如图所示的实验装置，两个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油，完全相同的温度计和阻值不等的电阻丝，已知R1＞R2。实验桌上还有满足实验要求的电源、滑动变阻器、电流表和开关各一个。
　
(1)实验中应通过比较____________________来比较电流通过导体时产生热量的多少。
(2)闭合开关后，通过两根电阻丝的________和____________是相等的；通电一段时间后，可以观察到________(选填“甲”或“乙”)温度计的示数较高。
(3)该实验可探究电流通过导体产生的热量是否与________有关。
18．(4分)小华在探究“导体的电阻大小与横截面积是否有关”时，设计了下面的实验。她在木板上固定两根长度相同但粗细不同的锰铜合金丝AB和镍铬合金丝CD，先将AB接入如图所示的电路中。测得通过AB的电流为0.6 A，再将CD接入图中，测得通过CD的电流为0.2 A。于是小华根据实验数据得出结论：“导体电阻的大小与导体的横截面积有关”。
根据以上叙述，回答下列问题：

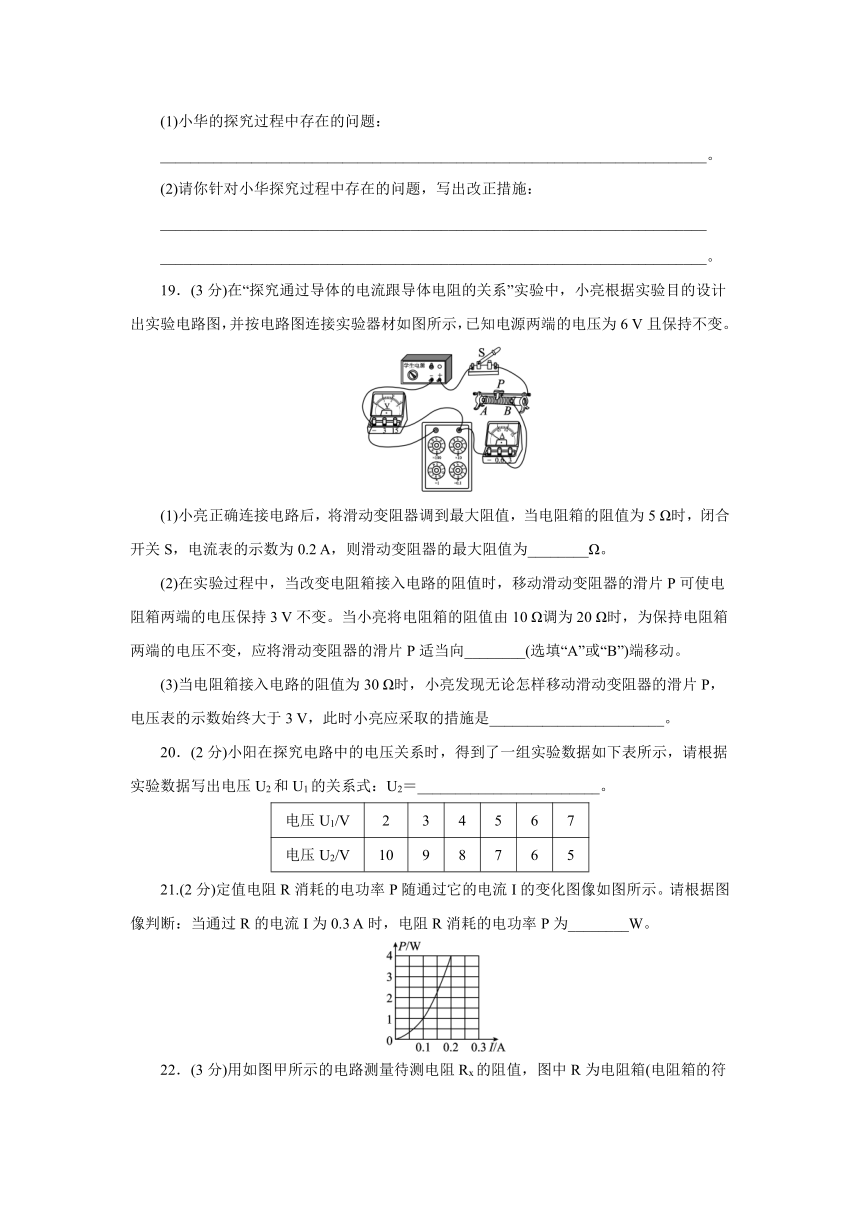

(1)小华的探究过程中存在的问题：
________________________________________________________________________。
(2)请你针对小华探究过程中存在的问题，写出改正措施：
________________________________________________________________________
________________________________________________________________________。
19．(3分)在“探究通过导体的电流跟导体电阻的关系”实验中，小亮根据实验目的设计出实验电路图，并按电路图连接实验器材如图所示，已知电源两端的电压为6 V且保持不变。
(1)小亮正确连接电路后，将滑动变阻器调到最大阻值，当电阻箱的阻值为5 Ω时，闭合开关S，电流表的示数为0.2 A，则滑动变阻器的最大阻值为________Ω。
(2)在实验过程中，当改变电阻箱接入电路的阻值时，移动滑动变阻器的滑片P可使电阻箱两端的电压保持3 V不变。当小亮将电阻箱的阻值由10 Ω调为20 Ω时，为保持电阻箱两端的电压不变，应将滑动变阻器的滑片P适当向________(选填“A”或“B”)端移动。
(3)当电阻箱接入电路的阻值为30 Ω时，小亮发现无论怎样移动滑动变阻器的滑片P，电压表的示数始终大于3 V，此时小亮应采取的措施是_______________________。
20．(2分)小阳在探究电路中的电压关系时，得到了一组实验数据如下表所示，请根据实验数据写出电压U2和U1的关系式：U2＝________________________。
电压U1/V 2 3 4 5 6 7
电压U2/V 10 9 8 7 6 5
21.(2分)定值电阻R消耗的电功率P随通过它的电流I的变化图像如图所示。请根据图像判断：当通过R的电流I为0.3 A时，电阻R消耗的电功率P为________W。
　　　
22．(3分)用如图甲所示的电路测量待测电阻Rx的阻值，图中R为电阻箱(电阻箱的符号为)，R0为滑动变阻器，电源两端的电压不变。
　
(1)请你完成该实验的主要步骤：
①根据图甲中的电路图连接电路，将滑动变阻器的阻值调到最大；
②断开开关S2，闭合开关S1，调节滑动变阻器的滑片到适当位置，读出电流表的示数为I；
③断开开关S1，闭合开关S2，调节____________，使电流表的示数I保持不变；
④读出电阻箱的示数R。
(2)实验操作完成后，电阻箱的示数如图乙所示，可知待测电阻Rx＝________Ω。
(3)本实验中蕴含的“等效替代”思想是物理研究中的一种常用思想方法，其实质是在效果相同的情况下，将较为复杂的实际问题变换为简单的熟悉问题，并找出其中的规律。在下列四个实例中，体现了“等效替代”思想的是________(填字母)。
A．学习电压时，我们可以通过水压来认识它
B．引入磁感线形象描述磁体周围的磁场
C．用一个10 Ω的电阻代替两个5 Ω串联时的电阻
D．选用同一个定值电阻探究电流与电压的关系
四、科普阅读题(6分)
23．阅读短文，回答问题。
快速充电技术
智能手机的日益进步使得手机的耗电量急速上升，为了保证手机的续航时间，其内部搭载电池的容量也日益增大，如何快速将手机充满电呢？于是，手机快速充电技术应运而生。
手机电池容量等于充电电流与充电时间的乘积，智能手机的电池容量普遍在3000 mA·h左右，若充电电流为1 A，则电池充满电需要3 h左右，快充技术能将时间压缩到1 h左右。而就在最近，这项技术又有了新突破，现在已经出现只需要半个多小时即可将一块容量为5000 mA·h的电池完全充满的快充技术。从物理学角度看，充电功率等于充电电压与充电电流的乘积，充电功率的大小标志着充电的快慢，在电池容量一定的情况下，当前缩短充电时间的方式主要有以下三种：
1．电流恒定、增大电压：普通充电器电流维持在1 A的条件下，将220 V电源电压降至5 V充电器电压，5 V充电器电压再降到电池电压。当增大充电电压至9 V时，理论上可以将充电时间压缩到50%，但是由于手机内部需要进行一次降压过程，而这一过程会放出较多的热量，导致充电器、手机发热，损害电池。
2．电压恒定、增大电流：该技术在恒定的低电压条件下，通过增加多条并联电路，提高电流总和值。电路并联分流之后，每部分模块承担的电功率并不大，可以很好地控制电路散热，避免手机发烫。
3．将上述两种方案合并的快速充电技术：充电器内部芯片和手机进行沟通后，确认手机支持何种快充方案，然后以对应的方案为手机充电。例如图中的充电器就支持两种快充方案。
随着快速充电技术的不断进步，未来还将有更多更大功率、兼容性更强、发热更小、更便携的充电器不断问世，为大屏幕手机多样化、实用化的推广提供保障。
型号 XX
颜色 白色
输入 100～240 V　50/60 Hz　1.5 A
输出
请根据上述材料，回答下列问题：
(1)充电器为手机充电时，电流通过电池，把电能转化为________能；在电池容量一定的情况下，________________标志着充电的快慢。
(2)如图所示的充电器的最大输出功率是__________W。
(3)若用1 h可将电池容量为5000 mA·h的手机充满电，则充电电流为________A。
五、计算题(共10分)
24．(4分)如图所示，电阻R1的阻值为10 Ω，电源电压为6 V且保持不变。闭合开关S，当滑动变阻器R的滑片P移动到某位置时，电流表示数为0.1 A，求：
(1)此时电阻R1两端的电压。
(2)滑动变阻器R接入电路的阻值。
25．(6分)如图所示为某款家用电烤箱加热部分的设计电路，其中发热器R1和R2正常工作时的加热功率均是600 W。求：
(1)当发热器R1正常工作时，通过它的电流。(结果保留一位小数)
(2)开关S闭合后，电路正常工作0.5 h消耗的电能。
1．D　2.B　3.D　4.B
5．C　6.B　7.B　8.B　9.D　10.D
11．A　12.D　13.AD　
14．AB　15.AB
16．(1)如图所示
(2)B　
(3)0.3　0.75
17．(1)温度计示数的变化
(2)电流　通电时间　甲
(3)电阻
18．(1)没有控制导体材料相同
(2)CD导线更换为与AB长度相同但粗细不同的锰铜合金丝
19．(1)25　
(2)A
(3)换用阻值更大的滑动变阻器
20．12 V－U1
21．9
22．(1)电阻箱　(2)50　(3)C
23．(1)化学　充电功率的大小　(2)50　(3)5
24．(1)电阻R1两端的电压：
U1＝IR1＝0.1 A×10 Ω＝1 V。
(2)根据串联电路的电压规律可知，滑动变阻器R两端的电压：
U2＝U－U1＝6 V－1 V＝5 V，
滑动变阻器R接入电路的阻值：
R＝＝＝50 Ω。
25．(1)发热器R1正常工作时，通过它的电流：
I＝＝＝2.7 A。
(2)开关S闭合后，电路消耗的总功率：
P＝P1＋P2＝600 W＋600 W＝1200 W＝1.2 kW，
电路正常工作0.5 h消耗的电能：
W＝Pt＝1.2 kW×0.5 h＝0.6 kW·h。
