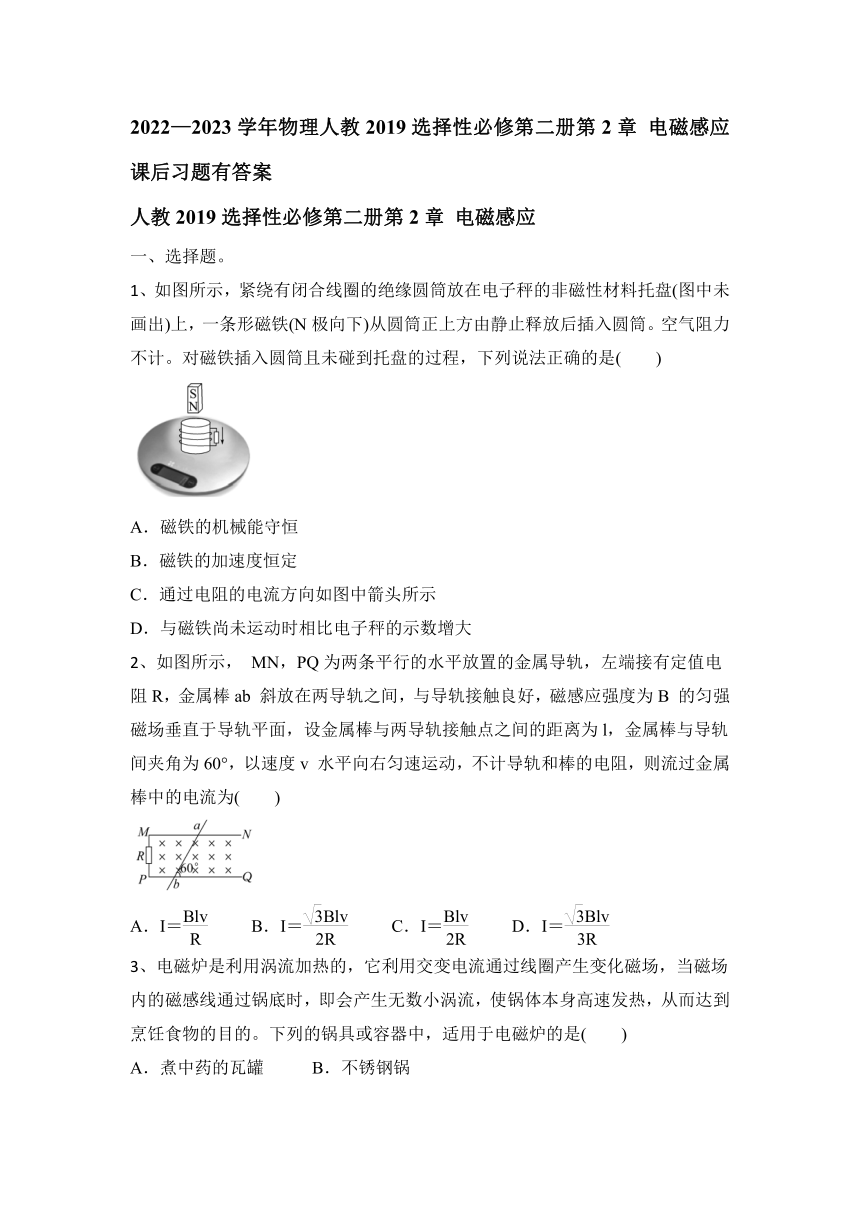

2022—2023学年物理人教2019选择性必修第二册第2章 电磁感应课后习题有答案
人教2019选择性必修第二册第2章 电磁感应
一、选择题。
1、如图所示，紧绕有闭合线圈的绝缘圆筒放在电子秤的非磁性材料托盘(图中未画出)上，一条形磁铁(N极向下)从圆筒正上方由静止释放后插入圆筒。空气阻力不计。对磁铁插入圆筒且未碰到托盘的过程，下列说法正确的是( )
A．磁铁的机械能守恒
B．磁铁的加速度恒定
C．通过电阻的电流方向如图中箭头所示
D．与磁铁尚未运动时相比电子秤的示数增大
2、如图所示， MN，PQ为两条平行的水平放置的金属导轨，左端接有定值电阻R，金属棒ab 斜放在两导轨之间，与导轨接触良好，磁感应强度为B 的匀强磁场垂直于导轨平面，设金属棒与两导轨接触点之间的距离为l，金属棒与导轨间夹角为60°，以速度v 水平向右匀速运动，不计导轨和棒的电阻，则流过金属棒中的电流为( )
A．I＝ B．I＝ C．I＝ D．I＝
3、电磁炉是利用涡流加热的，它利用交变电流通过线圈产生变化磁场，当磁场内的磁感线通过锅底时，即会产生无数小涡流，使锅体本身高速发热，从而达到烹饪食物的目的。下列的锅具或容器中，适用于电磁炉的是( )
A．煮中药的瓦罐 B．不锈钢锅
C．玻璃茶杯 D．塑料盆

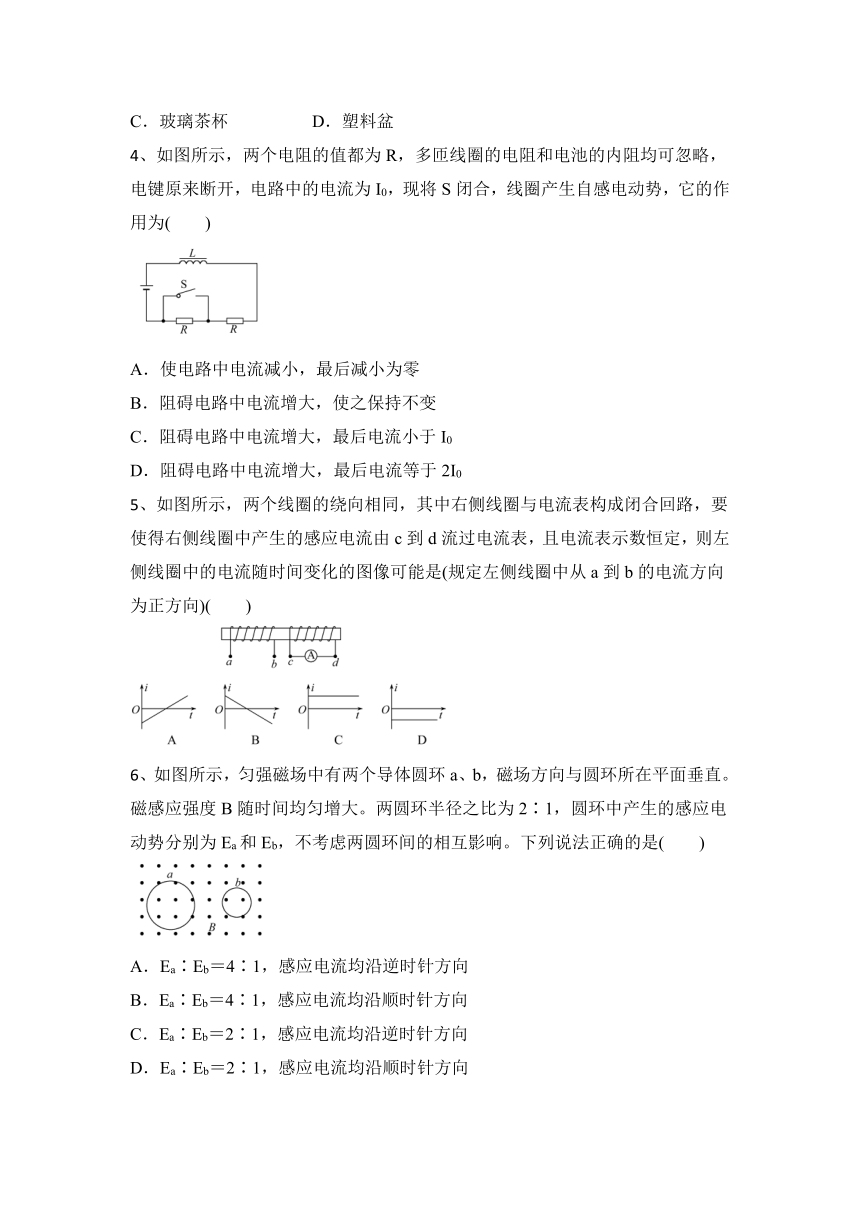

4、如图所示，两个电阻的值都为R，多匝线圈的电阻和电池的内阻均可忽略，电键原来断开，电路中的电流为I0，现将S闭合，线圈产生自感电动势，它的作用为( )
A．使电路中电流减小，最后减小为零
B．阻碍电路中电流增大，使之保持不变
C．阻碍电路中电流增大，最后电流小于I0
D．阻碍电路中电流增大，最后电流等于2I0
5、如图所示，两个线圈的绕向相同，其中右侧线圈与电流表构成闭合回路，要使得右侧线圈中产生的感应电流由c到d流过电流表，且电流表示数恒定，则左侧线圈中的电流随时间变化的图像可能是(规定左侧线圈中从a到b的电流方向为正方向)( )
6、如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直。磁感应强度B随时间均匀增大。两圆环半径之比为2∶1，圆环中产生的感应电动势分别为Ea和Eb，不考虑两圆环间的相互影响。下列说法正确的是( )
A．Ea∶Eb＝4∶1，感应电流均沿逆时针方向
B．Ea∶Eb＝4∶1，感应电流均沿顺时针方向
C．Ea∶Eb＝2∶1，感应电流均沿逆时针方向
D．Ea∶Eb＝2∶1，感应电流均沿顺时针方向

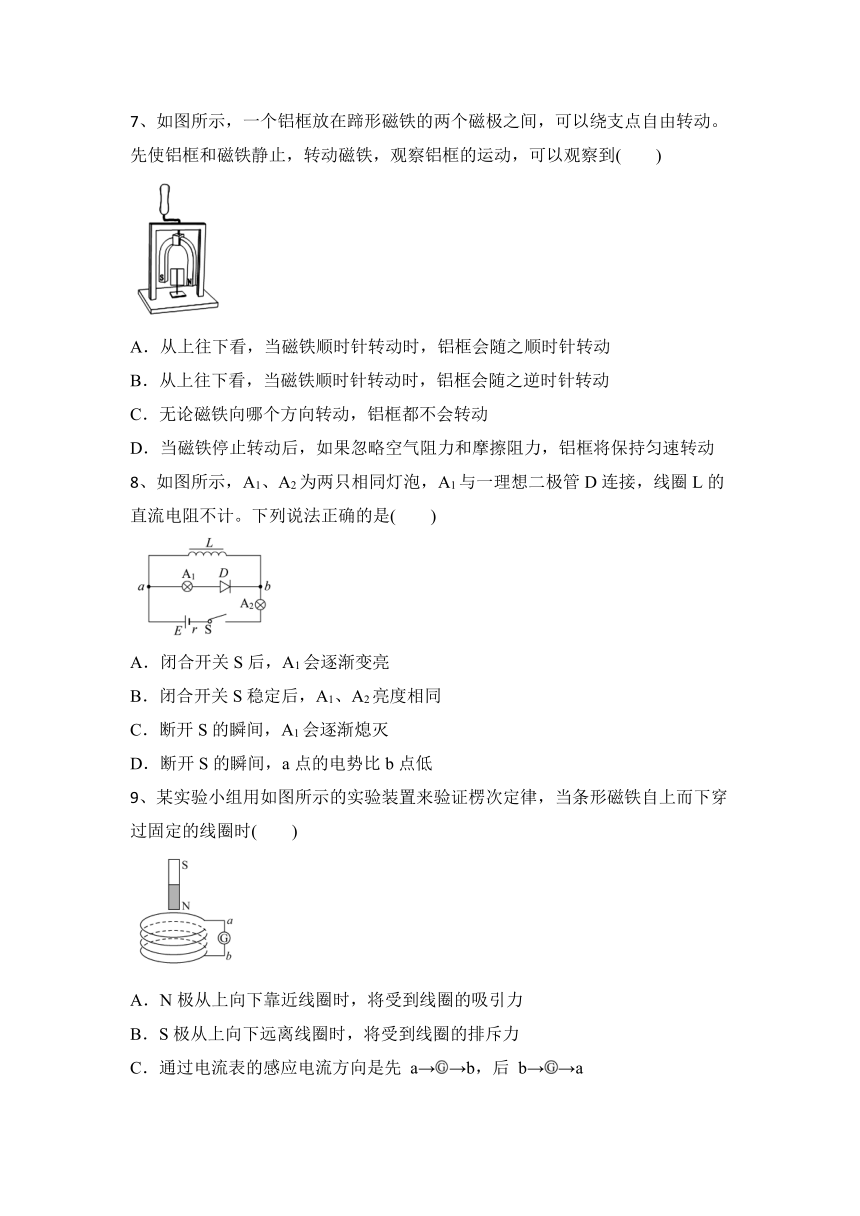

7、如图所示，一个铝框放在蹄形磁铁的两个磁极之间，可以绕支点自由转动。先使铝框和磁铁静止，转动磁铁，观察铝框的运动，可以观察到( )
A．从上往下看，当磁铁顺时针转动时，铝框会随之顺时针转动
B．从上往下看，当磁铁顺时针转动时，铝框会随之逆时针转动
C．无论磁铁向哪个方向转动，铝框都不会转动
D．当磁铁停止转动后，如果忽略空气阻力和摩擦阻力，铝框将保持匀速转动
8、如图所示，A1、A2为两只相同灯泡，A1与一理想二极管D连接，线圈L的直流电阻不计。下列说法正确的是( )
A．闭合开关S后，A1会逐渐变亮
B．闭合开关S稳定后，A1、A2亮度相同
C．断开S的瞬间，A1会逐渐熄灭
D．断开S的瞬间，a点的电势比b点低
9、某实验小组用如图所示的实验装置来验证楞次定律，当条形磁铁自上而下穿过固定的线圈时( )
A．N极从上向下靠近线圈时，将受到线圈的吸引力
B．S极从上向下远离线圈时，将受到线圈的排斥力
C．通过电流表的感应电流方向是先 a→→b，后 b→→a
D．通过电流表的感应电流方向是先 b→→a，后 a→→b

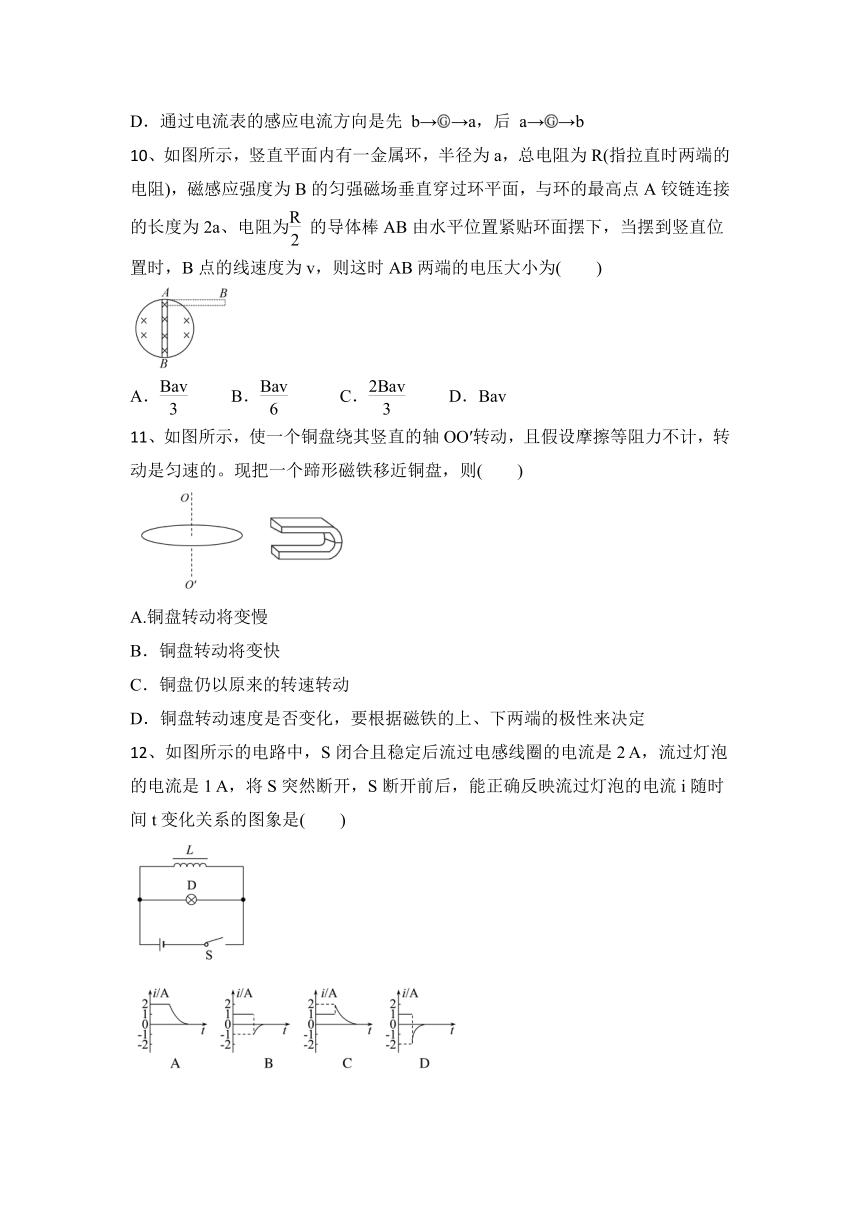

10、如图所示，竖直平面内有一金属环，半径为a，总电阻为R(指拉直时两端的电阻)，磁感应强度为B的匀强磁场垂直穿过环平面，与环的最高点A铰链连接的长度为2a、电阻为的导体棒AB由水平位置紧贴环面摆下，当摆到竖直位置时，B点的线速度为v，则这时AB两端的电压大小为( )
A． B． C． D．Bav
11、如图所示，使一个铜盘绕其竖直的轴OO′转动，且假设摩擦等阻力不计，转动是匀速的。现把一个蹄形磁铁移近铜盘，则( )
A.铜盘转动将变慢
B．铜盘转动将变快
C．铜盘仍以原来的转速转动
D．铜盘转动速度是否变化，要根据磁铁的上、下两端的极性来决定
12、如图所示的电路中，S闭合且稳定后流过电感线圈的电流是2 A，流过灯泡的电流是1 A，将S突然断开，S断开前后，能正确反映流过灯泡的电流i随时间t变化关系的图象是( )

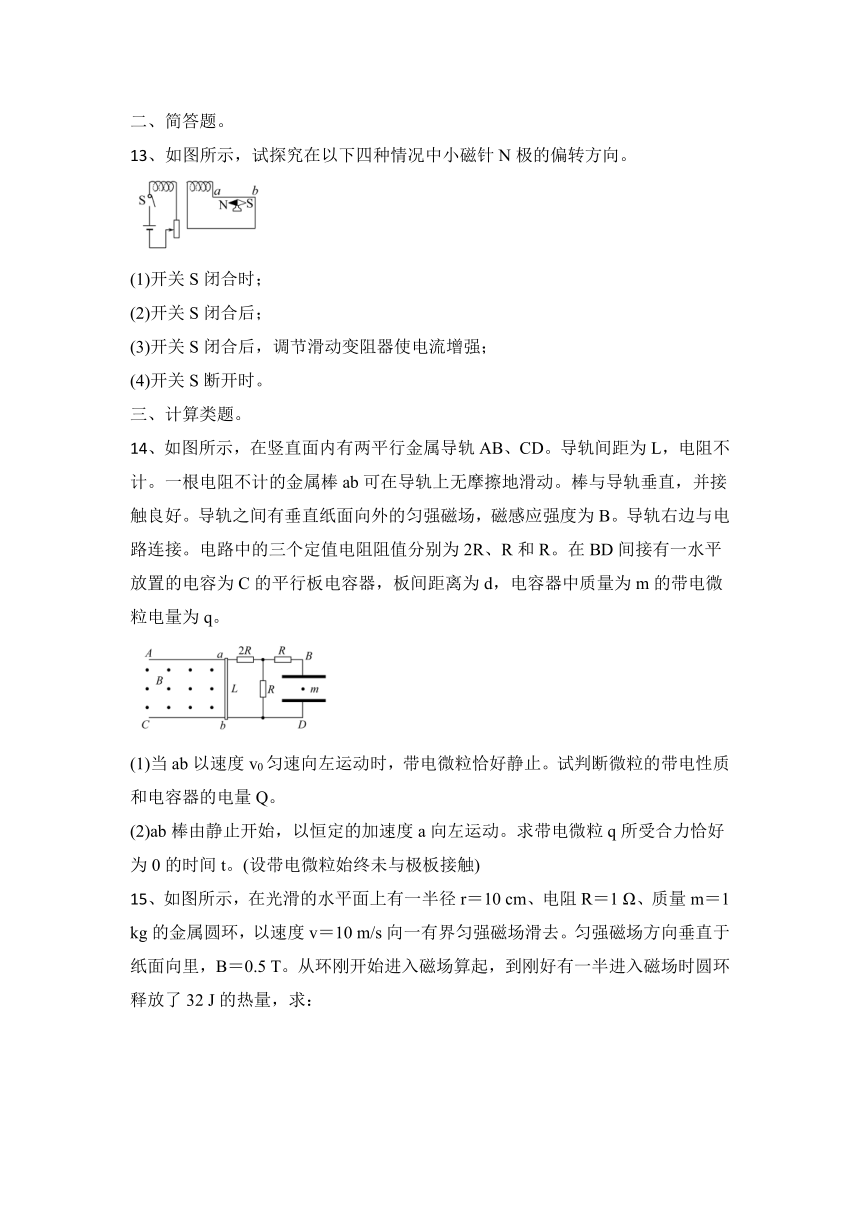

二、简答题。
13、如图所示，试探究在以下四种情况中小磁针N极的偏转方向。
(1)开关S闭合时；
(2)开关S闭合后；
(3)开关S闭合后，调节滑动变阻器使电流增强；
(4)开关S断开时。
三、计算类题。
14、如图所示，在竖直面内有两平行金属导轨AB、CD。导轨间距为L，电阻不计。一根电阻不计的金属棒ab可在导轨上无摩擦地滑动。棒与导轨垂直，并接触良好。导轨之间有垂直纸面向外的匀强磁场，磁感应强度为B。导轨右边与电路连接。电路中的三个定值电阻阻值分别为2R、R和R。在BD间接有一水平放置的电容为C的平行板电容器，板间距离为d，电容器中质量为m的带电微粒电量为q。
(1)当ab以速度v0匀速向左运动时，带电微粒恰好静止。试判断微粒的带电性质和电容器的电量Q。
(2)ab棒由静止开始，以恒定的加速度a向左运动。求带电微粒q所受合力恰好为0的时间t。(设带电微粒始终未与极板接触)
15、如图所示，在光滑的水平面上有一半径r＝10 cm、电阻R＝1 Ω、质量m＝1 kg的金属圆环，以速度v＝10 m/s向一有界匀强磁场滑去。匀强磁场方向垂直于纸面向里，B＝0.5 T。从环刚开始进入磁场算起，到刚好有一半进入磁场时圆环释放了32 J的热量，求：
(1)此时圆环中电流的瞬时功率。
(2)此时圆环运动的加速度。
16、（计算类综合题）如图所示，线圈电感系数L＝2.4 H，电源电动势ε＝10 V。在调节滑动变阻器R的瞬时，由于电流变化，在线圈上产生的自感电动势为3 V，其极性为下正上负(Ub＞Ua)。求：
(1)此时电流变化率多大？变阻器滑动头向哪个方向滑动？
(2)若S断开瞬间，电流在0.1 s内由5 A减小到零，在开关S两端的电压多大？哪端电势高？
2022—2023学年物理人教2019选择性必修第二册第2章 电磁感应课后习题有答案
人教2019选择性必修第二册第2章 电磁感应
一、选择题。
1、如图所示，紧绕有闭合线圈的绝缘圆筒放在电子秤的非磁性材料托盘(图中未画出)上，一条形磁铁(N极向下)从圆筒正上方由静止释放后插入圆筒。空气阻力不计。对磁铁插入圆筒且未碰到托盘的过程，下列说法正确的是( )
A．磁铁的机械能守恒
B．磁铁的加速度恒定
C．通过电阻的电流方向如图中箭头所示
D．与磁铁尚未运动时相比电子秤的示数增大
【答案】D
2、如图所示， MN，PQ为两条平行的水平放置的金属导轨，左端接有定值电阻R，金属棒ab 斜放在两导轨之间，与导轨接触良好，磁感应强度为B 的匀强磁场垂直于导轨平面，设金属棒与两导轨接触点之间的距离为l，金属棒与导轨间夹角为60°，以速度v 水平向右匀速运动，不计导轨和棒的电阻，则流过金属棒中的电流为( )
A．I＝ B．I＝ C．I＝ D．I＝
【答案】B
3、电磁炉是利用涡流加热的，它利用交变电流通过线圈产生变化磁场，当磁场内的磁感线通过锅底时，即会产生无数小涡流，使锅体本身高速发热，从而达到烹饪食物的目的。下列的锅具或容器中，适用于电磁炉的是( )
A．煮中药的瓦罐 B．不锈钢锅
C．玻璃茶杯 D．塑料盆
【答案】B
4、如图所示，两个电阻的值都为R，多匝线圈的电阻和电池的内阻均可忽略，电键原来断开，电路中的电流为I0，现将S闭合，线圈产生自感电动势，它的作用为( )
A．使电路中电流减小，最后减小为零
B．阻碍电路中电流增大，使之保持不变
C．阻碍电路中电流增大，最后电流小于I0
D．阻碍电路中电流增大，最后电流等于2I0
【答案】D
5、如图所示，两个线圈的绕向相同，其中右侧线圈与电流表构成闭合回路，要使得右侧线圈中产生的感应电流由c到d流过电流表，且电流表示数恒定，则左侧线圈中的电流随时间变化的图像可能是(规定左侧线圈中从a到b的电流方向为正方向)( )
【答案】A
6、如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直。磁感应强度B随时间均匀增大。两圆环半径之比为2∶1，圆环中产生的感应电动势分别为Ea和Eb，不考虑两圆环间的相互影响。下列说法正确的是( )
A．Ea∶Eb＝4∶1，感应电流均沿逆时针方向
B．Ea∶Eb＝4∶1，感应电流均沿顺时针方向
C．Ea∶Eb＝2∶1，感应电流均沿逆时针方向
D．Ea∶Eb＝2∶1，感应电流均沿顺时针方向
【答案】B
7、如图所示，一个铝框放在蹄形磁铁的两个磁极之间，可以绕支点自由转动。先使铝框和磁铁静止，转动磁铁，观察铝框的运动，可以观察到( )
A．从上往下看，当磁铁顺时针转动时，铝框会随之顺时针转动
B．从上往下看，当磁铁顺时针转动时，铝框会随之逆时针转动
C．无论磁铁向哪个方向转动，铝框都不会转动
D．当磁铁停止转动后，如果忽略空气阻力和摩擦阻力，铝框将保持匀速转动
【答案】A
8、如图所示，A1、A2为两只相同灯泡，A1与一理想二极管D连接，线圈L的直流电阻不计。下列说法正确的是( )
A．闭合开关S后，A1会逐渐变亮
B．闭合开关S稳定后，A1、A2亮度相同
C．断开S的瞬间，A1会逐渐熄灭
D．断开S的瞬间，a点的电势比b点低
【答案】D
9、某实验小组用如图所示的实验装置来验证楞次定律，当条形磁铁自上而下穿过固定的线圈时( )
A．N极从上向下靠近线圈时，将受到线圈的吸引力
B．S极从上向下远离线圈时，将受到线圈的排斥力
C．通过电流表的感应电流方向是先 a→→b，后 b→→a
D．通过电流表的感应电流方向是先 b→→a，后 a→→b
【答案】D
10、如图所示，竖直平面内有一金属环，半径为a，总电阻为R(指拉直时两端的电阻)，磁感应强度为B的匀强磁场垂直穿过环平面，与环的最高点A铰链连接的长度为2a、电阻为的导体棒AB由水平位置紧贴环面摆下，当摆到竖直位置时，B点的线速度为v，则这时AB两端的电压大小为( )
A． B． C． D．Bav
【答案】A
11、如图所示，使一个铜盘绕其竖直的轴OO′转动，且假设摩擦等阻力不计，转动是匀速的。现把一个蹄形磁铁移近铜盘，则( )
A.铜盘转动将变慢
B．铜盘转动将变快
C．铜盘仍以原来的转速转动
D．铜盘转动速度是否变化，要根据磁铁的上、下两端的极性来决定
【答案】A
12、如图所示的电路中，S闭合且稳定后流过电感线圈的电流是2 A，流过灯泡的电流是1 A，将S突然断开，S断开前后，能正确反映流过灯泡的电流i随时间t变化关系的图象是( )
【答案】D
二、简答题。
13、如图所示，试探究在以下四种情况中小磁针N极的偏转方向。
(1)开关S闭合时；
(2)开关S闭合后；
(3)开关S闭合后，调节滑动变阻器使电流增强；
(4)开关S断开时。
【答案】(1)垂直纸面向外 (2)不偏转
(3)垂直纸面向外 (4)垂直纸面向里
【解析】开关S闭合时，左边线圈的电流及磁场情况和穿过右边线圈磁通量方向如图所示。
(1)S闭合时，穿过右边线圈的磁通量Φ增加，由楞次定律可知，感应电流b→a，再由安培定则可知，N极指向垂直纸面向外的方向。
(2)S闭合后，穿过右边线圈的磁通量Φ不变，不产生感应电流，小磁针不偏转。
(3)此种情况同(1)现象相同，即N极指向垂直纸面向外的方向。
(4)此种情况与(1)现象相反，即N极指向垂直纸面向里的方向。
三、计算类题。
14、如图所示，在竖直面内有两平行金属导轨AB、CD。导轨间距为L，电阻不计。一根电阻不计的金属棒ab可在导轨上无摩擦地滑动。棒与导轨垂直，并接触良好。导轨之间有垂直纸面向外的匀强磁场，磁感应强度为B。导轨右边与电路连接。电路中的三个定值电阻阻值分别为2R、R和R。在BD间接有一水平放置的电容为C的平行板电容器，板间距离为d，电容器中质量为m的带电微粒电量为q。
(1)当ab以速度v0匀速向左运动时，带电微粒恰好静止。试判断微粒的带电性质和电容器的电量Q。
(2)ab棒由静止开始，以恒定的加速度a向左运动。求带电微粒q所受合力恰好为0的时间t。(设带电微粒始终未与极板接触)
【答案】(1)负电 (2)
【解析】(1)ab以速度v0匀速向左运动时，由右手定则，a为正极，电容器上极板带正电，微粒带负电，
感应电动势E＝BLv0
电容器电压U＝，
电容器的电量Q＝CU＝
(2)带电微粒q所受合力恰好为0时，qE′＝mg
E′＝
U′＝＝＝
解得t＝
【解题指南】解答本题可按以下思路进行：
(1)根据右手定则，可判断a的正负极，电容器上极板带电正负，可判断微粒带电性质，又根据感应电动势，电容器电量与电压关系可计算电量。
(2)根据带电微粒q所受合力恰好为0，得电场强度，得电容器电压，得感应电动势，得金属棒切割速度，得加速时间。
15、如图所示，在光滑的水平面上有一半径r＝10 cm、电阻R＝1 Ω、质量m＝1 kg的金属圆环，以速度v＝10 m/s向一有界匀强磁场滑去。匀强磁场方向垂直于纸面向里，B＝0.5 T。从环刚开始进入磁场算起，到刚好有一半进入磁场时圆环释放了32 J的热量，求：
(1)此时圆环中电流的瞬时功率。
(2)此时圆环运动的加速度。
【答案】(1)0.36 W (2)6×10－2 m/s2，方向向左
【解析】(1)取金属圆环为研究对象，从刚进入磁场至一半进入磁场的过程中，由能量守恒定律可知，环减少的动能全部转化为热能，设此时的速度为v1，则有
Q＝mv2－mv，又因为P＝＝，
由以上两式联立，代入数据解得P＝0.36 W。
(2)由楞次定律可知环此时受到的安培力方向向左，由牛顿第二定律得
＝ma，
即a＝＝6×10－2 m/s2，方向向左。
16、（计算类综合题）如图所示，线圈电感系数L＝2.4 H，电源电动势ε＝10 V。在调节滑动变阻器R的瞬时，由于电流变化，在线圈上产生的自感电动势为3 V，其极性为下正上负(Ub＞Ua)。求：
(1)此时电流变化率多大？变阻器滑动头向哪个方向滑动？
(2)若S断开瞬间，电流在0.1 s内由5 A减小到零，在开关S两端的电压多大？哪端电势高？
【答案】(1)1.25 A/s 向左滑动 (2)120 V a端电势高
【解析】(1)在线圈上产生自感电动势为3 V，根据自感电动势公式为：E＝L，
则有：＝＝ A/s＝1.25 A/s
因极性为下正上负，由楞次定律可知，电路的电流在增大，因此变阻器滑动头向左滑动；
(2)根据自感电动势公式为：
E＝L＝2.4× V＝120 V
因此开关两端a，b的电压为120 V
因电流的减小，根据楞次定律，则有由b到a的感应电流，即有a端电势高。
