第五节　家庭用电
知识点 1　家庭电路的组成
1.家庭电路通常有两根连接户外的供电电路的电线,一根是　　　　,一根是　　　　。二者之间的电压是　　　　。
2.在家庭电路中进户线到用电器之间应该有总开关、电能表和保险盒,它们的先后顺序是　　　　、　　　　、　　　　。现在新型的保险装置是附加在　　　　　　上的。
3.如图所示,用测电笔来辨别家庭电路中的火线与零线,手拿测电笔的方法正确的是图　　　　(选填“甲”或“乙”)。插入插座的右孔时,氖管发光,说明右孔中连接的是　　　　线。使用测电笔时,不得接触笔尖,但可接触笔尾金属体,这是因为笔尖与笔尾间的电阻是　　　　电阻,保证流入人体的电流很小。
4.在如图所示的家庭电路中,插座、螺口节能灯和开关的连接正确的是 (　　)
5.某家庭电路的部分组成如图所示,下列说法正确的是 (　　)
A.图中三个插座是串联的
B.控制灯泡的开关S要接在火线上
C.带有三脚插头的用电器也可插入两孔插座
D.闭合开关S时,灯泡不亮,一定是零线某处开路
知识点 2　安全用电
6.家庭电路中,电冰箱、洗衣机等家用电器的电源插座都用三孔插座,为了安全用电,三脚插头的接地脚应与用电器的　　　　　　相连。

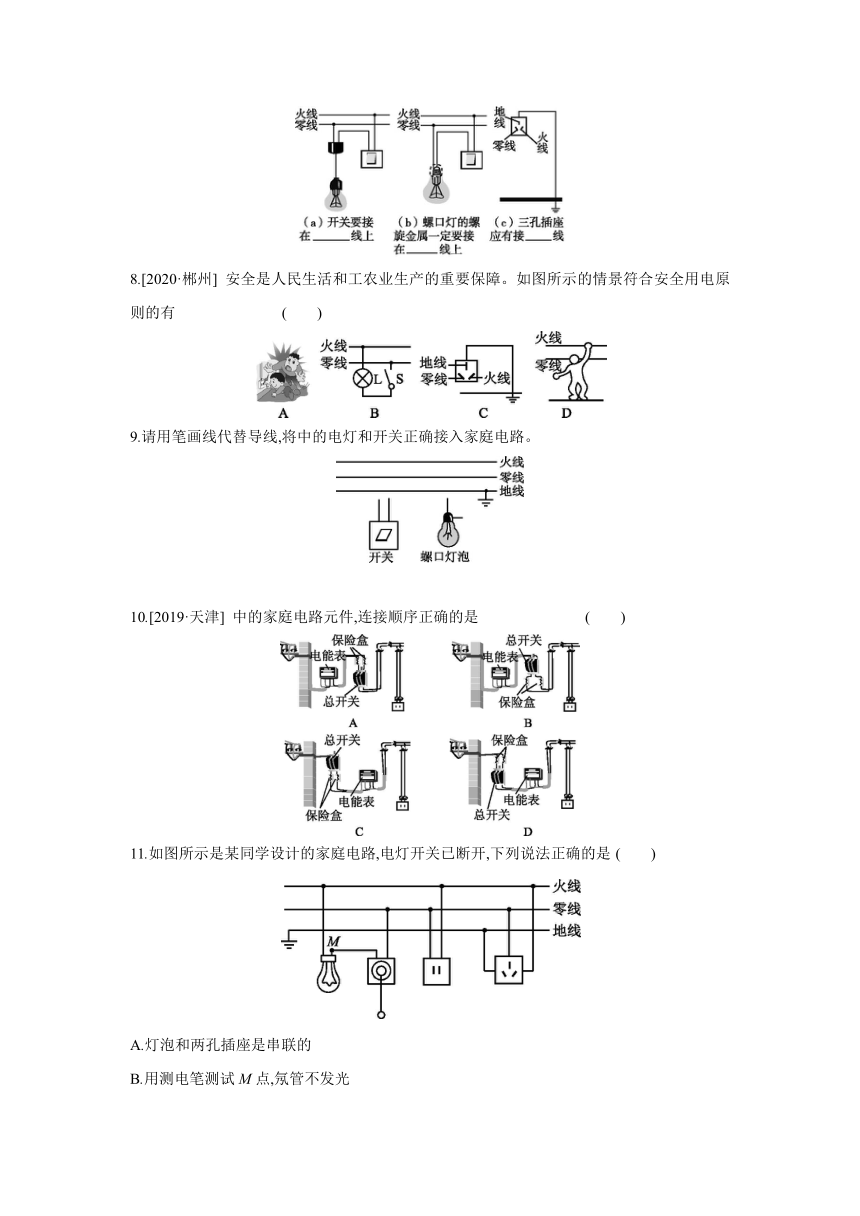

7.如图所示,根据安全用电要求填空。
8.[2020·郴州] 安全是人民生活和工农业生产的重要保障。如图所示的情景符合安全用电原则的有 (　　)
9.请用笔画线代替导线,将中的电灯和开关正确接入家庭电路。
10.[2019·天津] 中的家庭电路元件,连接顺序正确的是 (　　)
11.如图所示是某同学设计的家庭电路,电灯开关已断开,下列说法正确的是 (　　)
A.灯泡和两孔插座是串联的
B.用测电笔测试M点,氖管不发光
C.开关和三孔插座的连接是错误的
D.将测电笔插入两孔插座的左孔,氖管发光
12.家里一盏电灯突然熄灭,用测电笔分别测试电路中的A、B、C、D四点(如图所示),只有测A点时氖管发光。若电路中只有一处故障,则故障可能是 (　　)
A.进户零线开路 B.灯泡L开路
C.开关S接触不良 D.导线AD开路
13.对于我们来说生命只有一次,不会重新来过,因此,生活用电必须把安全放在第一位。如图所示的情况中,人体不会触电的是 (　　)
14.小明把台灯插头插入插座,闭合开关,家里的总控制开关立刻跳闸。请分析造成这种现象的原因是 (　　)
A.插头短路 B.灯丝断了
C.灯头内短路 D.灯头内开路
15.如图所示是某同学家的部分电路,开始时各部分正常工作,当电饭煲的插头插入插座后,正常烧水的电热壶突然不工作了,灯泡也熄灭了,拔出电饭煲的插头后,电热壶和灯泡仍不能工作,把测电笔分别插入插座的左、右两孔中,氖管均能发光,下列说法正确的是 (　　)
A.和灯泡连接的开关接法正确
B.故障可能是电热壶所在电路的B、D两点间短路
C.故障可能是电路的C、D两点间导线开路
D.故障可能是C点左侧进户零线开路
16.如图所示是小科家部分线路连接图。小科用测电笔接触插座的右孔时,氖管发光,可知右孔内的电线与进户线中的　　　　线相连接;闭合开关S,灯L在亮的瞬间熄灭,而室内其他用电器仍正常工作,则灯L处电路　　　　(选填“开路”或“短路”)。
17.[2019·达州] 用笔画线代替导线,将中的拉线开关,电灯、熔断器和插座接入家庭电路中,要求:符合安全用电原则;熔断器控制插座;拉线开关控制电灯。
考|题|展|示
18.[2020·衢州] 开关是电路的重要元件,既可确保安全用电,又能方便控制电路。学校的STEM课堂上,小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理,因为有几处开关必须处于常闭状态,所以无须设置,这几处开关是 (　　)
A.1、2 B.1、4 C.2、4 D.3、5
答案
1.火线　零线　220 V
2.电能表　总开关　保险盒　空气开关
3.甲　火　高阻值　4.B　5.B
6.金属外壳
7.火　零　地　8.C
9.如图图所示
10.B　
11.C　 灯泡和两孔插座是互不影响的,所以是并联的,故A错误;M点通过灯泡与火线连接,所以用测电笔测试M点,氖管发光,故B错误;据图可知,开关接到了零线和用电器之间,三孔插座的左孔接的是地线,故连接均错误,C说法正确;两孔插座的左孔接零线,所以将测电笔插入两孔插座的左孔,氖管不发光,故D错误。
12.C　 用测电笔测试电路中的A、B、C、D四点时,只有测A点时氖管发光,说明A点与火线是接通的,B、C、D点与火线断开,则故障可能是开关处开路,即开关接触不良,故C正确。
13.B　 A、D两图中,人同时接触火线和零线,会触电;
图B中,人只接触火线,且人站在绝缘凳上,不能构成闭合电路,不会触电;
图C中,人接在了火线与大地之间,构成闭合电路,会触电。
14.C　 在台灯插头插入插座,闭合开关后,家里的总控制开关跳闸,该现象说明不是插头短路,是灯头内短路造成的,故A错误,C正确;因为台灯和其他用电器并联,灯泡的灯丝断了或灯头内开路,只能使本支路没有电流,台灯不亮,不能引起家里的总控制开关跳闸,故B、D错误。
15.D　 为了保证用电的安全,开关应该接在火线和灯泡之间,图中开关接在零线上,则和灯泡连接的开关接法错误,故A错误;将电饭煲的插头插入三孔插座后,正在烧水的电热壶突然不能工作、灯泡也熄灭了,这表明干路中是没有电流的,即干路中出现了开路现象;拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均发光,说明插座的两个孔都是与火线相连的,所以故障是零线开路;若C、D两点间零线开路,则灯泡会发光,所以是C点左侧进户零线开路,故B、C错误,D正确。
16.火　开路
17.如图图所示
18.C　 在家庭电路中,电路的总开关应该接在干路中,在电能表之后,故1合理;三孔插座中,中间的孔接地,不需要开关控制,故2是不合理的;三孔插座的右孔接的是火线,开关3控制的是火线,故3合理;控制灯泡的开关应该接在火线和灯泡之间,不能接在零线与灯泡之间,故4不合理,5合理。综上所述,无须设置的开关是2、4。
