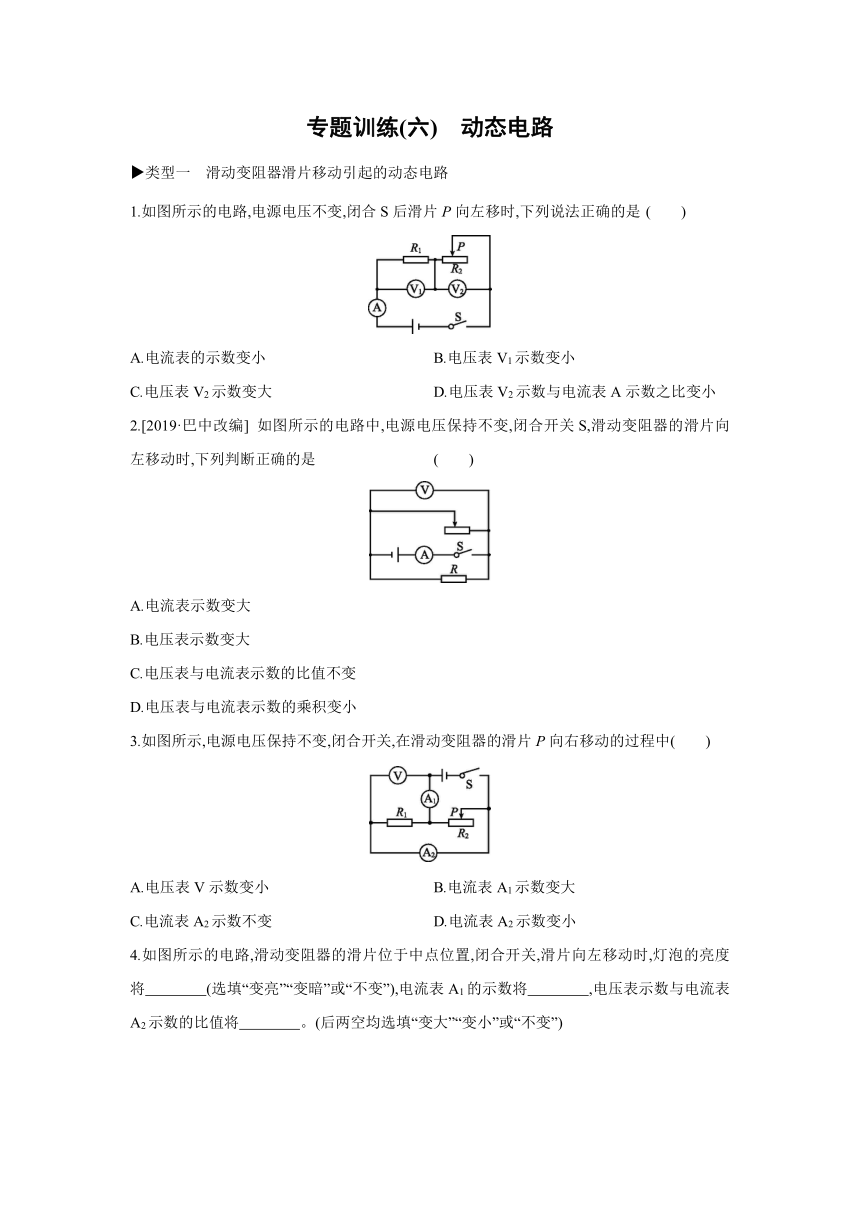

专题训练(六)　动态电路
类型一　滑动变阻器滑片移动引起的动态电路
1.如图所示的电路,电源电压不变,闭合S后滑片P向左移时,下列说法正确的是 (　　)
A.电流表的示数变小 B.电压表V1示数变小
C.电压表V2示数变大 D.电压表V2示数与电流表A示数之比变小
2.[2019·巴中改编] 如图所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片向左移动时,下列判断正确的是 (　　)
A.电流表示数变大
B.电压表示数变大
C.电压表与电流表示数的比值不变
D.电压表与电流表示数的乘积变小
3.如图所示,电源电压保持不变,闭合开关,在滑动变阻器的滑片P向右移动的过程中(　　)
A.电压表V示数变小 B.电流表A1示数变大
C.电流表A2示数不变 D.电流表A2示数变小
4.如图所示的电路,滑动变阻器的滑片位于中点位置,闭合开关,滑片向左移动时,灯泡的亮度将　　　　(选填“变亮”“变暗”或“不变”),电流表A1的示数将　　　　,电压表示数与电流表A2示数的比值将　　　　。(后两空均选填“变大”“变小”或“不变”)

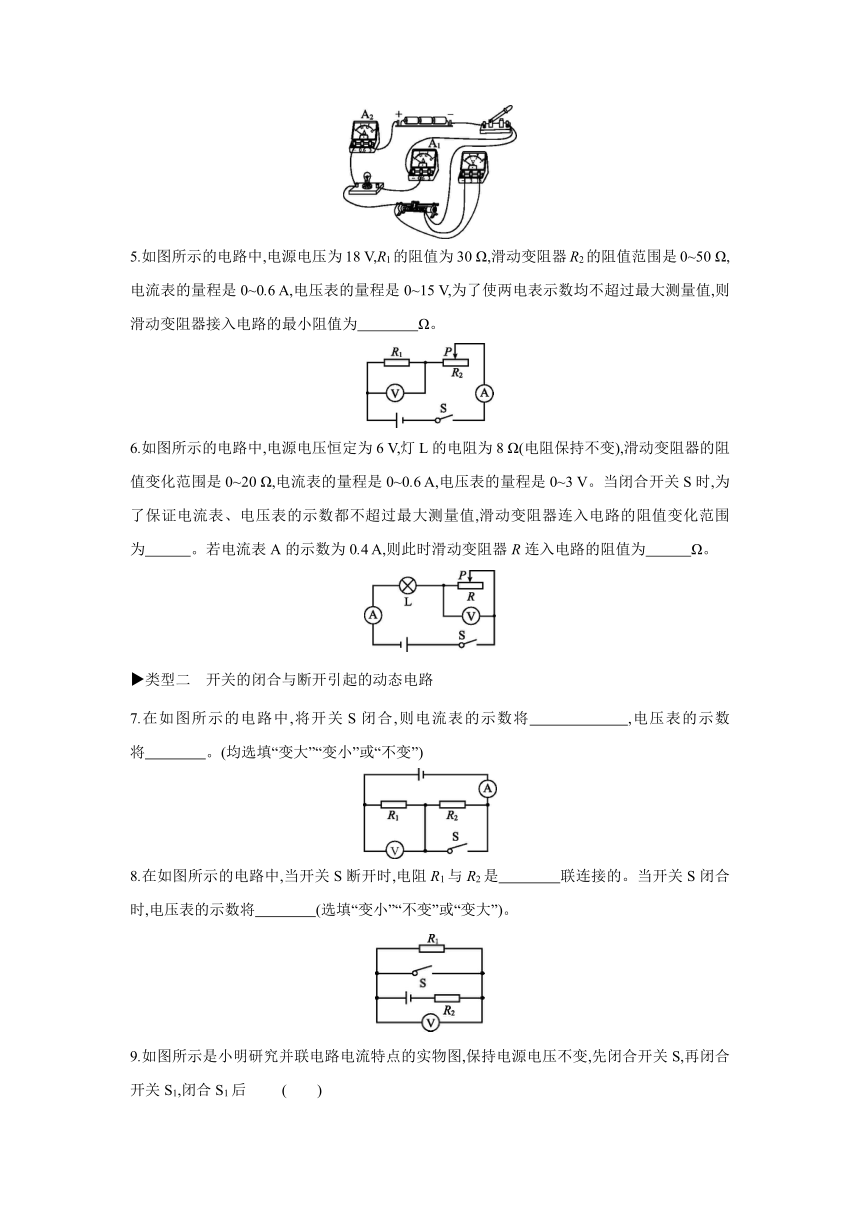

5.如图所示的电路中,电源电压为18 V,R1的阻值为30 Ω,滑动变阻器R2的阻值范围是0~50 Ω,电流表的量程是0~0.6 A,电压表的量程是0~15 V,为了使两电表示数均不超过最大测量值,则滑动变阻器接入电路的最小阻值为　　　　Ω。
6.如图所示的电路中,电源电压恒定为6 V,灯L的电阻为8 Ω(电阻保持不变),滑动变阻器的阻值变化范围是0~20 Ω,电流表的量程是0~0.6 A,电压表的量程是0~3 V。当闭合开关S时,为了保证电流表、电压表的示数都不超过最大测量值,滑动变阻器连入电路的阻值变化范围为　　　。若电流表A的示数为0.4 A,则此时滑动变阻器R连入电路的阻值为　　　Ω。
类型二　开关的闭合与断开引起的动态电路
7.在如图所示的电路中,将开关S闭合,则电流表的示数将　　　　　　,电压表的示数将　　　　。(均选填“变大”“变小”或“不变”)
8.在如图所示的电路中,当开关S断开时,电阻R1与R2是　　　　联连接的。当开关S闭合时,电压表的示数将　　　　(选填“变小”“不变”或“变大”)。

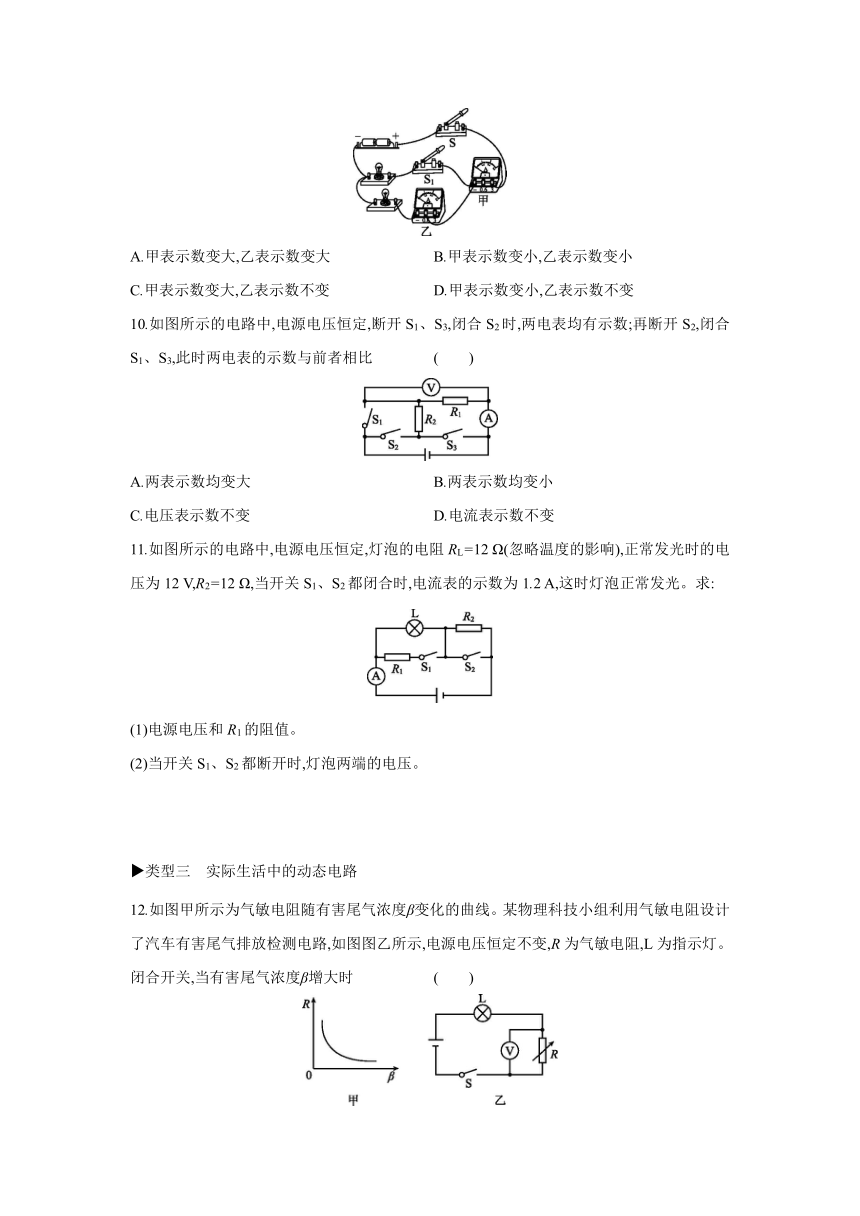

9.如图所示是小明研究并联电路电流特点的实物图,保持电源电压不变,先闭合开关S,再闭合开关S1,闭合S1后 (　　)
A.甲表示数变大,乙表示数变大 B.甲表示数变小,乙表示数变小
C.甲表示数变大,乙表示数不变 D.甲表示数变小,乙表示数不变
10.如图所示的电路中,电源电压恒定,断开S1、S3,闭合S2时,两电表均有示数;再断开S2,闭合S1、S3,此时两电表的示数与前者相比 (　　)
A.两表示数均变大 B.两表示数均变小
C.电压表示数不变 D.电流表示数不变
11.如图所示的电路中,电源电压恒定,灯泡的电阻RL=12 Ω(忽略温度的影响),正常发光时的电压为12 V,R2=12 Ω,当开关S1、S2都闭合时,电流表的示数为1.2 A,这时灯泡正常发光。求:
(1)电源电压和R1的阻值。
(2)当开关S1、S2都断开时,灯泡两端的电压。
类型三　实际生活中的动态电路
12.如图甲所示为气敏电阻随有害尾气浓度β变化的曲线。某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路,如图图乙所示,电源电压恒定不变,R为气敏电阻,L为指示灯。闭合开关,当有害尾气浓度β增大时 (　　)
A.电压表的示数增大,指示灯亮度增大
B.电压表的示数减小,指示灯亮度增大
C.电压表的示数减小,指示灯亮度减小
D.电压表的示数增大,指示灯亮度减小
13.如图所示是童童设计的压力传感器的原理图,其中弹簧上端和滑动变阻器的滑片P固定在一起,AB间有可收缩的导线,R1为定值电阻。当闭合开关S、压力F增大时,电流表与电压表示数变化的情况是 (　　)
A.电流表、电压表示数都变大
B.电流表、电压表示数都变小
C.电流表示数变大,电压表示数变小
D.电流表示数变小,电压表示数变大
14.如图所示是一种可测定油箱内油面高度的装置,R'是定值电阻,R是滑动变阻器,它的金属滑片是杠杆的一端,油量表由电流表改装而成,通过两只电表的示数变化可以反映油面的高度变化。关于此装置的工作原理,下列说法中正确的是 (　　)
A.当油面高度升高时,油量表示数减小
B.当油面高度升高时,电压表示数增大
C.当油面高度降低时,油量表示数增大
D.当油面高度降低时,电压表示数不变
15.中考体检时用到了身高测量仪。小明为其设计了如图所示的电路,其中电源电压保持不变,R0是定值电阻,R是滑动变阻器,滑动变阻器的滑片P跟滑杆的一端连接。滑片P的位置随人身高的改变而改变,从而引起显示仪的示数发生改变。下列说法中正确的是 (　　)
A.显示仪是由电流表改装而成的
B.被测身高越高,通过电阻R的电流越小
C.被测身高越高,电阻R0两端的电压越小
D.被测身高越高,电路中的电流越大
答案
1.D　 由电路图可知,电阻R1、R2串联,电压表V1测量R1两端的电压,电压表V2测量滑动变阻器两端的电压。滑片左滑时,变阻器连入电路的阻值变小,电流会变大,电流表示数变大,A说法错误;由欧姆定律可得,R1两端电压也会随之增大,即电压表V1的示数变大,B说法错误;根据U=U1+U2可知:电源电压不变时,电压U1增大,则电压U2减小,即电压表V2示数变小,C说法错误;电压表V2示数变小,电流表A示数变大,故其比值变小,D说法正确。
2.D　 两电阻并联,电流表测干路电流,电压表示数等于电源电压,故电压表示数不变;滑动变阻器的滑片左移,接入电路的电阻变大,所在支路电流I1变小;R为定值电阻,R不变,U也不变,由I=知,通过R的电流I2不变;因并联电路干路电流I=I1+I2,故I变小,两电表示数乘积UI也变小。
3.C
4.不变　不变　变大
根据电路图可知,灯泡与滑动变阻器并联,电流表A1测量灯泡支路电流,电流表A2测量干路电流,电压表测量滑动变阻器两端电压即电源电压。因为并联电路中各支路互不影响,因此,闭合开关,滑片向左移动时,灯泡亮度不变,电流表A1的示数不变;当滑片向左移动时,滑动变阻器接入电路的阻值变大,由欧姆定律可知,滑动变阻器所在支路的电流变小,电流表A2测量干路电流,则电流表A2的示数变小,所以电压表示数与电流表A2示数的比值将变大。
5.6　 (1)电流表示数I=0.6 A时,电压表的示数UV=IR1=0.6 A×30 Ω=18 V,超过了电压表的最大测量值,不符合题意。
(2)当电压表示数UV'=15 V时,电路中的电流:
I'===0.5 A<0.6 A;
此时滑动变阻器两端的电压UR=U-UV'=18 V-15 V=3 V,滑动变阻器接入电路的阻值R2===6 Ω,则滑动变阻器接入电路的最小值是6 Ω。
6.2~8 Ω　7　 由电路图可知,灯泡L与变阻器R串联,电压表测R两端的电压,电流表测电路中的电流。
(1)当变阻器接入电路中的电阻为0 Ω时,电路中的电流:I大'===0.75 A,因电流表的量程为0~0.6 A,所以,电路中的最大电流为0.6 A,此时变阻器接入电路中的电阻最小,
则此时电路中的总电阻:R===10 Ω,因串联电路中总电阻等于各分电阻之和,
所以,变阻器接入电路中的最小阻值:R小=R-RL=10 Ω-8 Ω=2 Ω;当电压表的示数UR=3 V时,变阻器接入电路中的电阻最大,因串联电路中总电压等于各分电压之和,所以,灯泡两端的电压:UL=U-UR=6 V-3 V=3 V,因串联电路中各处的电流相等,所以,电路中的电流:
I'==,即=,解得R大=8 Ω,所以,滑动变阻器连入电路的阻值变化范围为2~8 Ω。
(2)当电流表的示数为0.4 A时,电路中的总电阻:R'===15 Ω,则变阻器接入电路中的阻值:R变=R'-RL=15 Ω-8 Ω=7 Ω。
7.变大　变大
开关S闭合前,电阻R1、R2串联,电压表测电阻R1两端的电压U1,电流表A的示数为I1==;开关S闭合后,电阻R2短路,电路为R1的简单电路,电压表测电源两端的电压U,电流表A的示数为I2=。因为U>U1,所以I18.串　变小
当开关S断开时,电阻R1、R2串联,电压表测电阻R1两端的电压;当开关S闭合时,电阻R1短路,电路为R2的简单电路,电压表也短路,即电压表的示数为0 V,因此,电压表的示数变小。
9.C　 由图示电路图可知,电流表甲测干路电流,电流表乙测支路电流。闭合开关S,只有乙所在支路接入电路,两电流表串联在同一电路中,两电流表的示数相同;再闭合S1,两灯泡并联,电流表甲测干路电流,电流表甲的示数变大,电流表乙所在支路两端的电压与电阻不变,则该支路的电流不变,所以电流表乙的示数不变。
10.A　 电源电压不变,当断开S1、S3,闭合S2时,两电阻串联,电流表示数为I=;电压表测量R1两端的电压,故电压表示数U1小于电源电压。当断开S2,闭合S1、S3时,两电阻并联,电流表与R1串联,电流表示数为I'=;电压表测量并联电路两端的电压,故电压表示数U'等于电源电压U。因此I11.(1)开关S1、S2都闭合时的等效电路图如图下图所示,此时灯泡正常发光,电源电压U=UL=12 V;
通过灯泡的电流:IL===1 A,
通过R1的电流:I1=I-IL=1.2 A-1 A=0.2 A,
R1的阻值:R1===60 Ω。
(2)开关S1、S2都断开时的等效电路图如图下图所示,由欧姆定律得,电路中的电流I'===0.5 A,灯泡两端的电压:UL'=I'RL=0.5 A×12 Ω=6 V。
12.B　 由电路图可知,L与气敏电阻R串联,电压表测气敏电阻两端的电压。由图甲可知,当有害尾气浓度增大时,气敏电阻的阻值变小,则电路中的总电阻变小,由I=可知,电路中的电流变大,由U=IR可知,指示灯L两端的电压变大,则指示灯亮度增大,故C、D错误;因串联电路中总电压等于各分电压之和,所以,气敏电阻R两端的电压变小,即电压表的示数变小,故A错误,B正确。
13.D
14.B　 由电路图可知,两电阻串联,油量表(电流表)测电路中的电流,电压表测R'两端的电压。当油面上升时,R接入电路的电阻变小,电路中的总电阻变小,电源电压不变,根据I=可知,电路中的电流变大,即油量表的示数变大;电阻R'阻值不变,由U=IR可知,R'两端的电压变大,即电压表示数变大,故A错误,B正确。当油面下降时,R接入电路的电阻变大,电路中的总电阻变大,电源电压不变,根据I=可知,电路中的电流变小,即油量表的示数变小;电阻R'阻值不变,由U=IR可知,R'两端的电压变小,即电压表的示数变小,故C、D错误。
15.D
