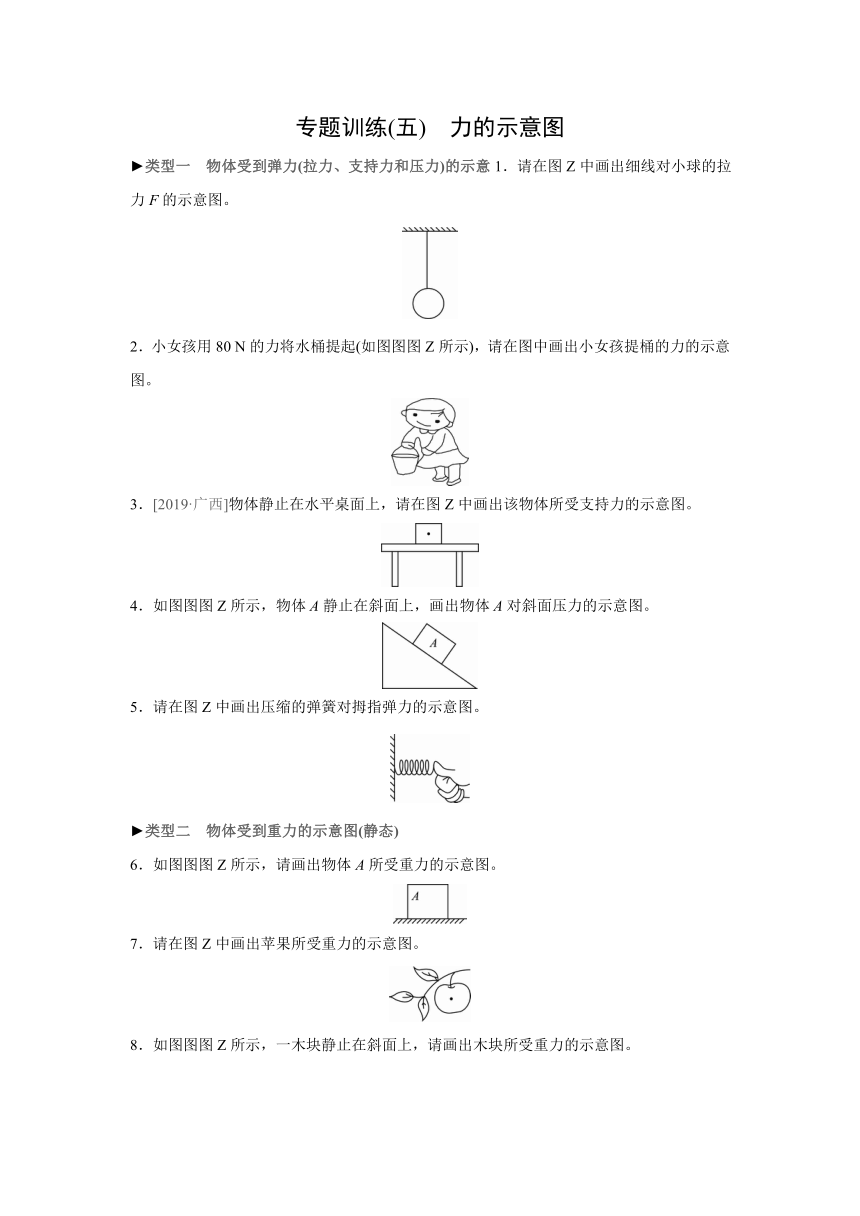

专题训练(五)　力的示意图
类型一　物体受到弹力(拉力、支持力和压力)的示意1．请在图Z中画出细线对小球的拉力F的示意图。
2．小女孩用80 N的力将水桶提起(如图图图Z所示)，请在图中画出小女孩提桶的力的示意图。
3．[2019·广西]物体静止在水平桌面上，请在图Z中画出该物体所受支持力的示意图。
4．如图图图Z所示，物体A静止在斜面上，画出物体A对斜面压力的示意图。
5．请在图Z中画出压缩的弹簧对拇指弹力的示意图。
类型二　物体受到重力的示意图(静态)
6．如图图图Z所示，请画出物体A所受重力的示意图。
7．请在图Z中画出苹果所受重力的示意图。
8．如图图图Z所示，一木块静止在斜面上，请画出木块所受重力的示意图。

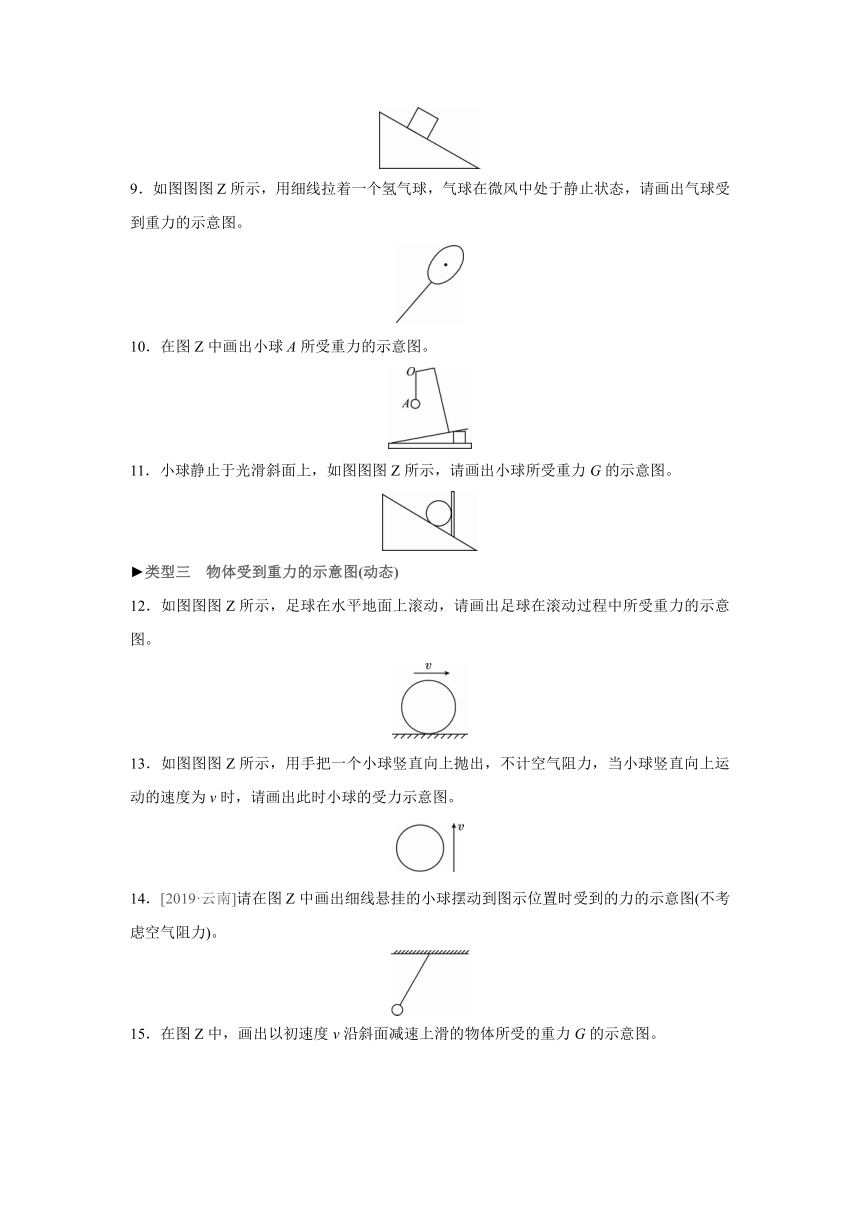

9．如图图图Z所示，用细线拉着一个氢气球，气球在微风中处于静止状态，请画出气球受到重力的示意图。
10．在图Z中画出小球A所受重力的示意图。
11．小球静止于光滑斜面上，如图图图Z所示，请画出小球所受重力G的示意图。
类型三　物体受到重力的示意图(动态)
12．如图图图Z所示，足球在水平地面上滚动，请画出足球在滚动过程中所受重力的示意图。
13．如图图图Z所示，用手把一个小球竖直向上抛出，不计空气阻力，当小球竖直向上运动的速度为v时，请画出此时小球的受力示意图。
14．[2019·云南]请在图Z中画出细线悬挂的小球摆动到图示位置时受到的力的示意图(不考虑空气阻力)。
15．在图Z中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。

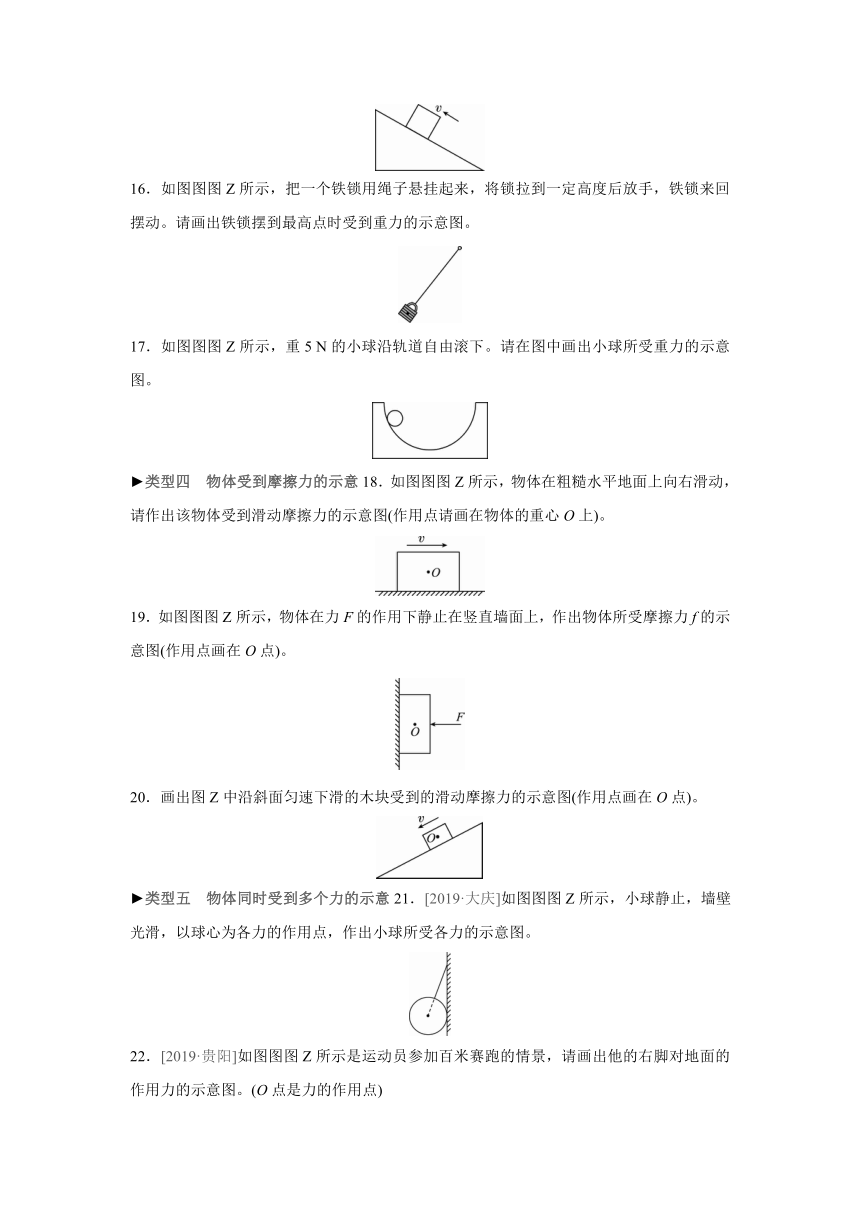

16．如图图图Z所示，把一个铁锁用绳子悬挂起来，将锁拉到一定高度后放手，铁锁来回摆动。请画出铁锁摆到最高点时受到重力的示意图。
17．如图图图Z所示，重5 N的小球沿轨道自由滚下。请在图中画出小球所受重力的示意图。
类型四　物体受到摩擦力的示意18．如图图图Z所示，物体在粗糙水平地面上向右滑动，请作出该物体受到滑动摩擦力的示意图(作用点请画在物体的重心O上)。
19．如图图图Z所示，物体在力F的作用下静止在竖直墙面上，作出物体所受摩擦力f的示意图(作用点画在O点)。
20．画出图Z中沿斜面匀速下滑的木块受到的滑动摩擦力的示意图(作用点画在O点)。
类型五　物体同时受到多个力的示意21．[2019·大庆]如图图图Z所示，小球静止，墙壁光滑，以球心为各力的作用点，作出小球所受各力的示意图。
22．[2019·贵阳]如图图图Z所示是运动员参加百米赛跑的情景，请画出他的右脚对地面的作用力的示意图。(O点是力的作用点)

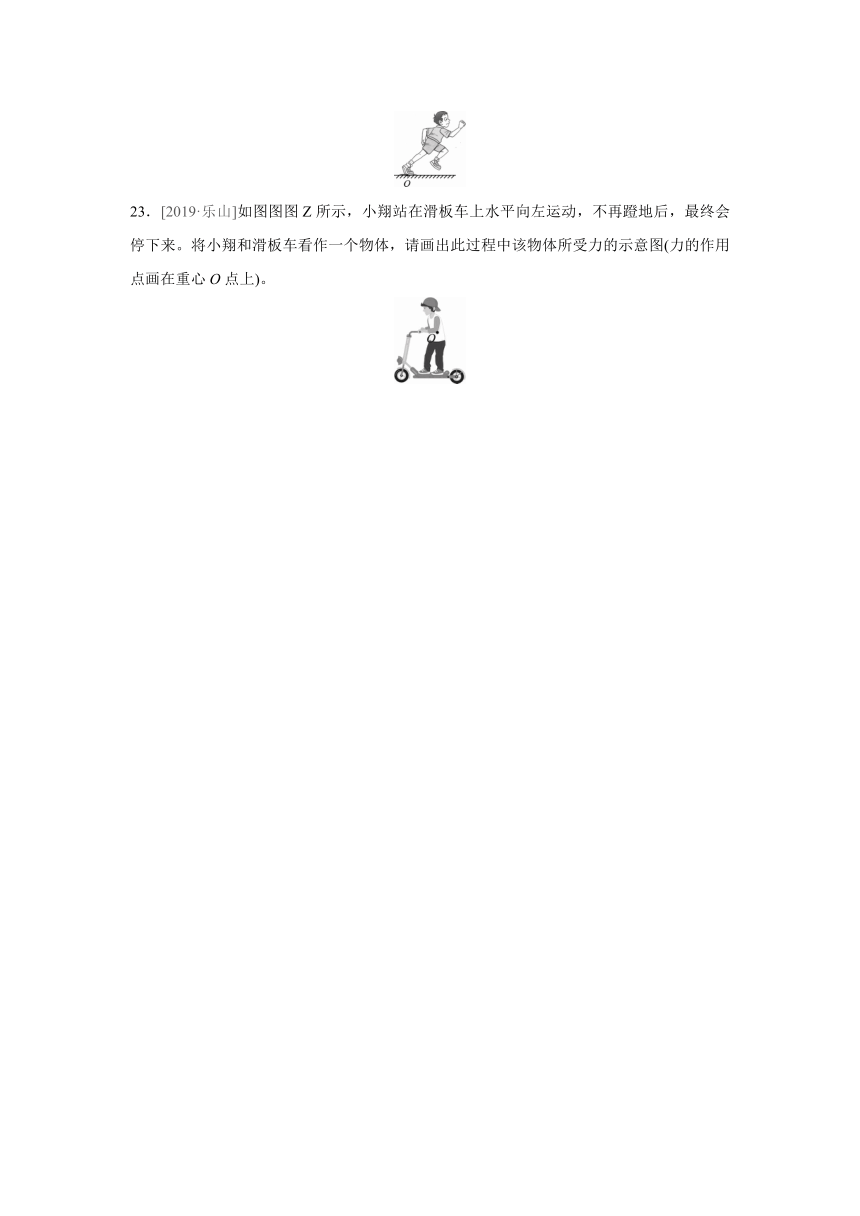

23．[2019·乐山]如图图图Z所示，小翔站在滑板车上水平向左运动，不再蹬地后，最终会停下来。将小翔和滑板车看作一个物体，请画出此过程中该物体所受力的示意图(力的作用点画在重心O点上)。
答案
专题训练(五)　力的示意1．如图图图所示
2．如图图图所示
3．如图图图所示
4．如图图图所示
5．如图图图所示
6．如图图图所示
7．如图图图所示
8．如图图图所示
9．如图图图所示
10．如图图图所示
11．如图图图所示
12．如图图图所示
13．如图图图所示
小球离开手后，在向上运动过程中，不考虑空气阻力，只受到重力的作用。
14．如图图图所示
不考虑空气阻力，小球摆动过程中，受到重力和绳子拉力的作用。过球心作竖直向下的重力和沿绳子斜向上的拉力。
15．如图图图所示
16．如图图图所示
17．如图图图所示
18．如图图图所示
摩擦力的方向与物体相对运动方向相反，由于物体相对地面向右运动，因此物体受到向左的摩擦力；过力的作用点O沿水平向左的方向画一条带箭头的线段，并用f表示。
19．如图图图所示
物体在力F的作用下静止在竖直墙面上时，物体受重力的作用有向下运动的趋势，所以摩擦力f的方向竖直向上。
20．如图图图所示
21．如图图图所示
22．如图图图所示
23．如图图图所示
小翔站在滑板车上水平向左运动，不再蹬地后，将小翔和滑板车看作一个物体，该物体在竖直方向上受到竖直向下的重力G和地面向上的支持力FN的作用，另外，由于小翔和滑板车一起向左运动，所以还受到地面向右的摩擦力f的作用。
