专题训练　光学作图

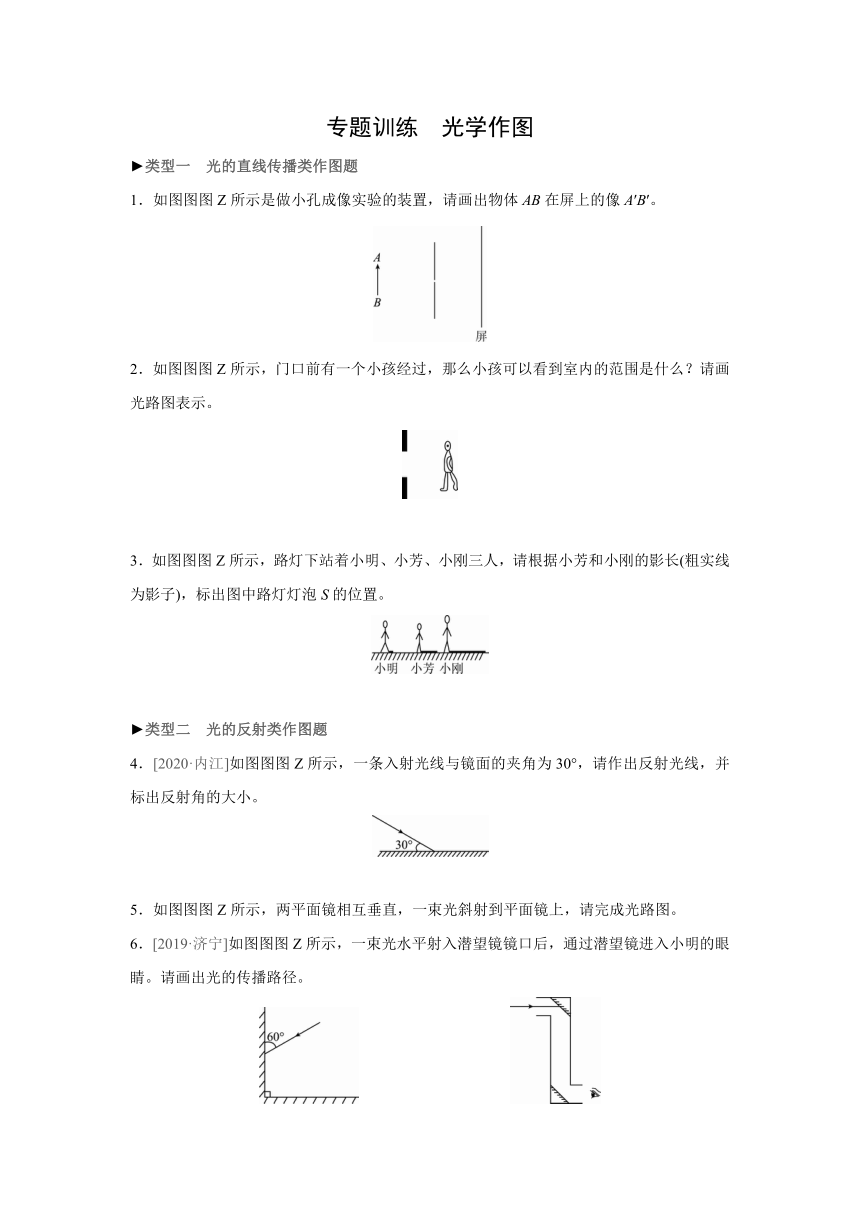

类型一　光的直线传播类作图题
1．如图图图Z所示是做小孔成像实验的装置，请画出物体AB在屏上的像A′B′。
2．如图图图Z所示，门口前有一个小孩经过，那么小孩可以看到室内的范围是什么？请画光路图表示。
　　　　
3．如图图图Z所示，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长(粗实线为影子)，标出图中路灯灯泡S的位置。
类型二　光的反射类作图题
4．[2020·内江]如图图图Z所示，一条入射光线与镜面的夹角为30°，请作出反射光线，并标出反射角的大小。
　　　　
5．如图图图Z所示，两平面镜相互垂直，一束光斜射到平面镜上，请完成光路图。
6．[2019·济宁]如图图图Z所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。

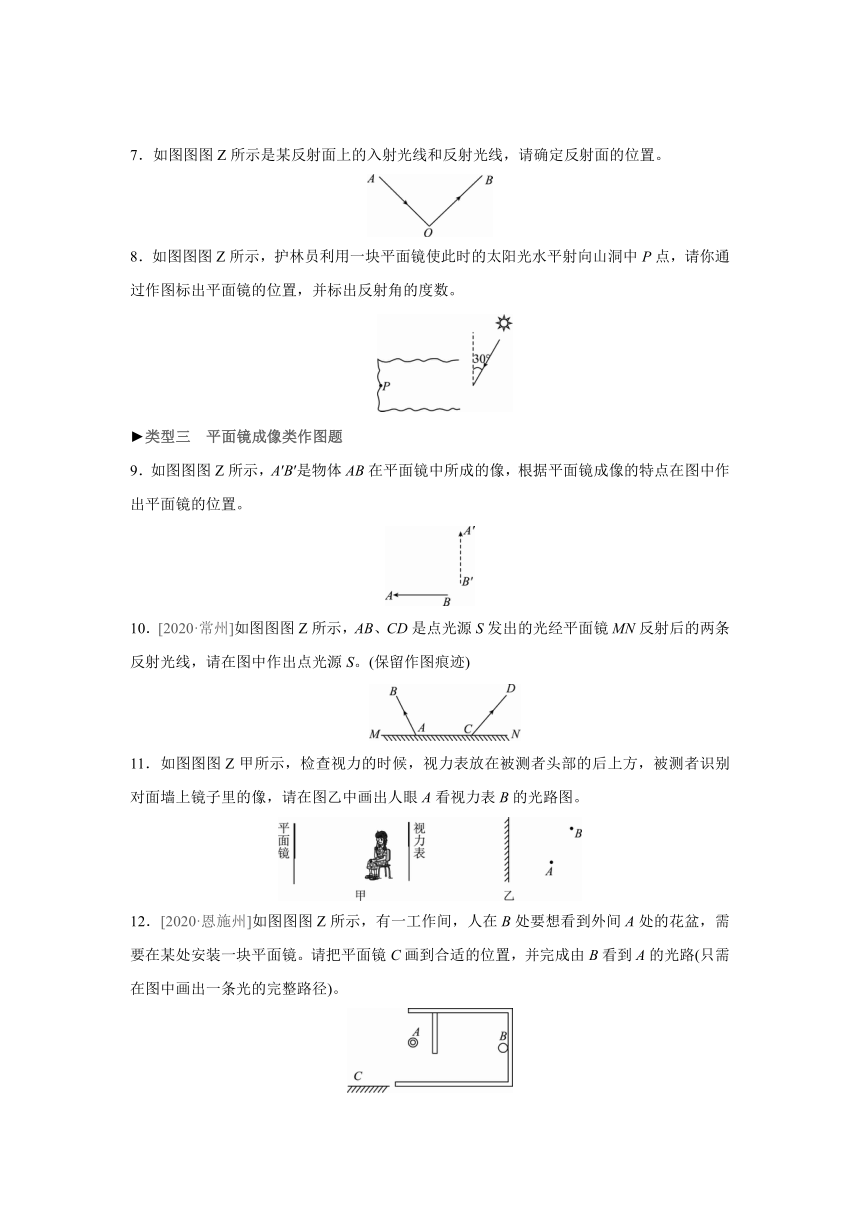

7．如图图图Z所示是某反射面上的入射光线和反射光线，请确定反射面的位置。
8．如图图图Z所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数。
类型三　平面镜成像类作图题
9．如图图图Z所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中作出平面镜的位置。
10．[2020·常州]如图图图Z所示，AB、CD是点光源S发出的光经平面镜MN反射后的两条反射光线，请在图中作出点光源S。(保留作图痕迹)
11．如图图图Z甲所示，检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像，请在图乙中画出人眼A看视力表B的光路图。
12．[2020·恩施州]如图图图Z所示，有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置，并完成由B看到A的光路(只需在图中画出一条光的完整路径)。
类型四　光的折射类作图题

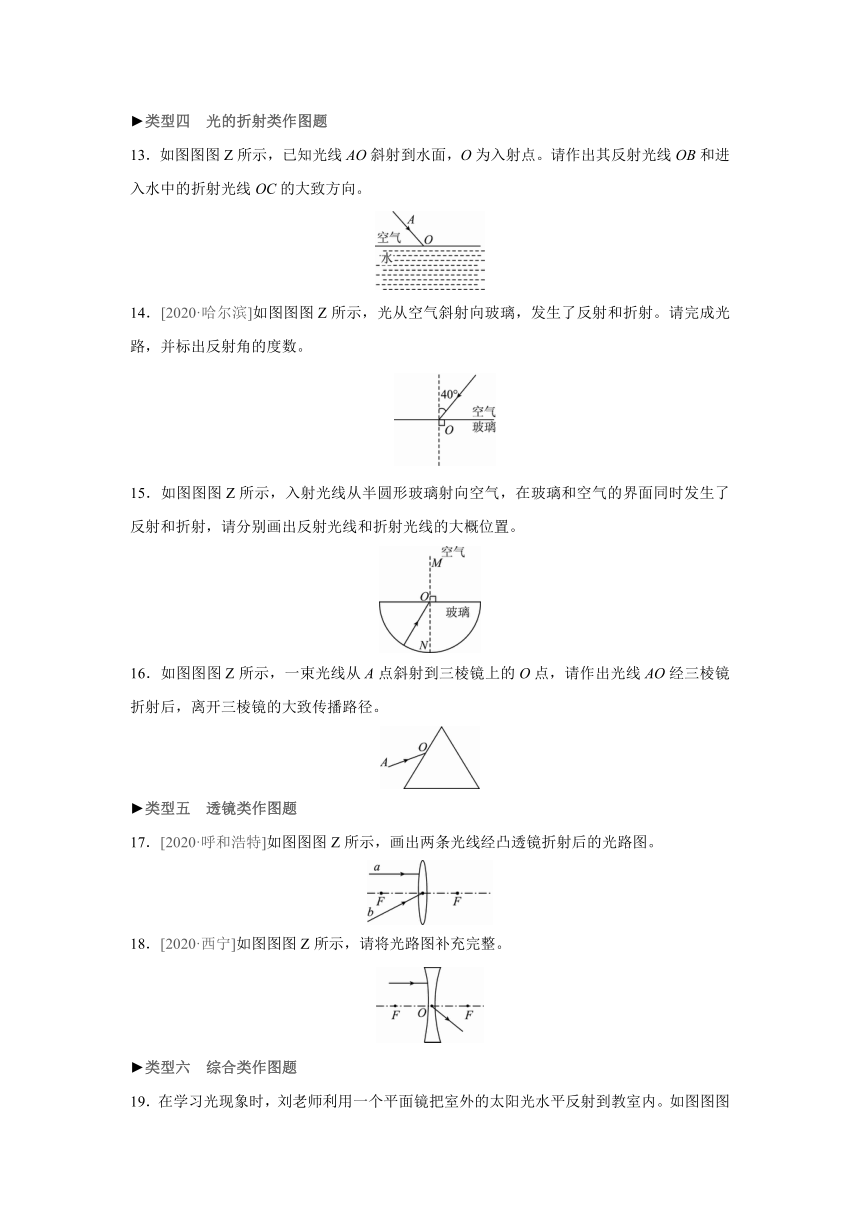

13．如图图图Z所示，已知光线AO斜射到水面，O为入射点。请作出其反射光线OB和进入水中的折射光线OC的大致方向。
14．[2020·哈尔滨]如图图图Z所示，光从空气斜射向玻璃，发生了反射和折射。请完成光路，并标出反射角的度数。
15．如图图图Z所示，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线的大概位置。
16．如图图图Z所示，一束光线从A点斜射到三棱镜上的O点，请作出光线AO经三棱镜折射后，离开三棱镜的大致传播路径。
类型五　透镜类作图题
17．[2020·呼和浩特]如图图图Z所示，画出两条光线经凸透镜折射后的光路图。
18．[2020·西宁]如图图图Z所示，请将光路图补充完整。
类型六　综合类作图题

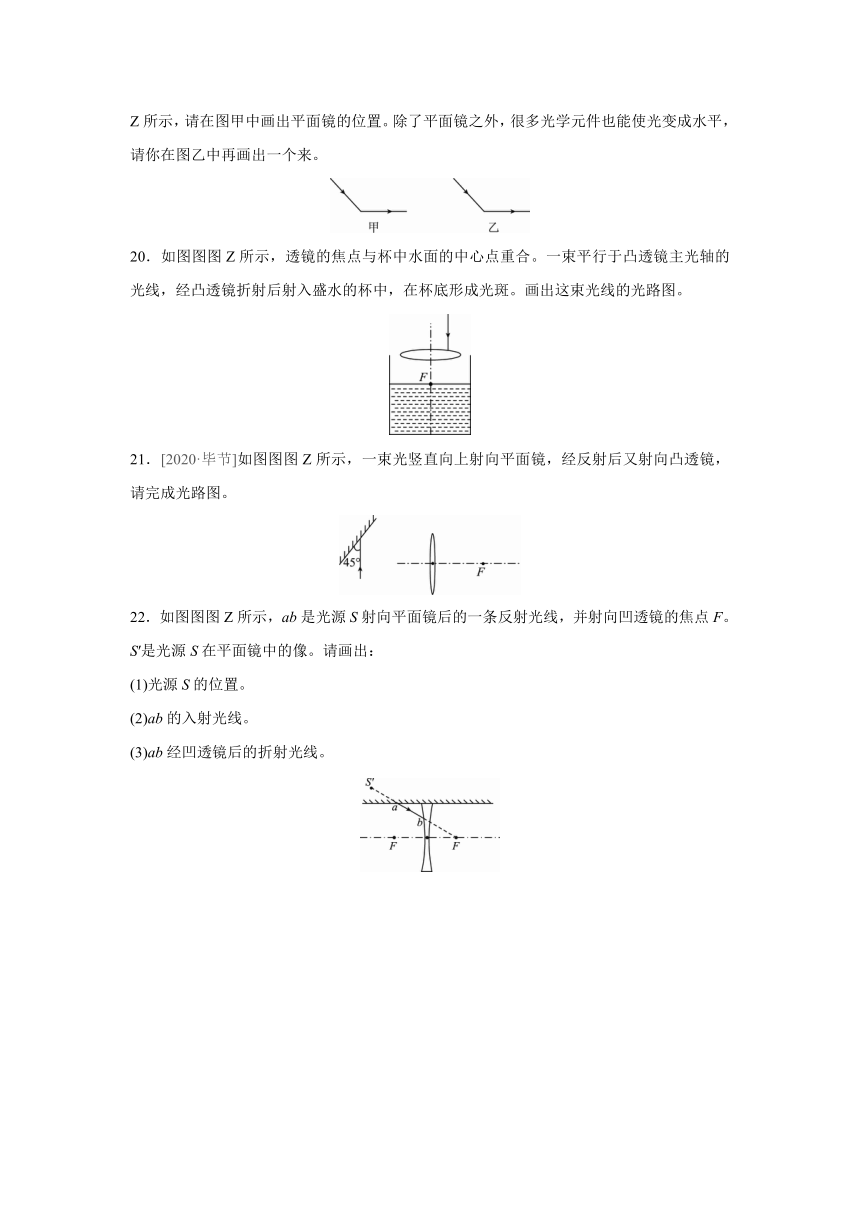

19．在学习光现象时，刘老师利用一个平面镜把室外的太阳光水平反射到教室内。如图图图Z所示，请在图甲中画出平面镜的位置。除了平面镜之外，很多光学元件也能使光变成水平，请你在图乙中再画出一个来。
20．如图图图Z所示，透镜的焦点与杯中水面的中心点重合。一束平行于凸透镜主光轴的光线，经凸透镜折射后射入盛水的杯中，在杯底形成光斑。画出这束光线的光路图。
21．[2020·毕节]如图图图Z所示，一束光竖直向上射向平面镜，经反射后又射向凸透镜，请完成光路图。
22．如图图图Z所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F。S′是光源S在平面镜中的像。请画出：
(1)光源S的位置。
(2)ab的入射光线。
(3)ab经凹透镜后的折射光线。
答案
专题训练(二)　光学作1．如图图图所示
2．如图图图所示
3．如图图图所示
4．如图图图所示
过入射点作法线，根据反射光线、入射光线分居法线两侧，在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，大小等于入射角，为90°－30°＝60°。
5．如图图图所示
6．如图图图所示
7．如图图图所示
由光的反射定律知，反射角等于入射角，所以，先作出反射光线与入射光线夹角的平分线(即法线)，再过入射点作这个角平分线的垂线可得反射面的位置。
8．如图图图所示
9．如图图图所示
10．如图图图所示
两条反射光线AB、CD的反向延长线交于一点S′，通过平面镜作出S′的对称点S，S即为点光源位置。
11．如图图图所示
12．如图图图所示
13．如图图图所示
14．如图图图所示
15．如图图图所示
16．如图图图所示
光线先从空气斜射入玻璃，折射角小于入射角，光线会靠近法线；当光线从玻璃斜射向空气时，折射角大于入射角，光线会远离法线。
17．如图图图所示
18．如图图图所示
18．如图图图所示
19．如图图图所示
对于平面镜，先作出入射光线与反射光线夹角的平分线即为法线，再作法线的垂线即为镜面；对于凸透镜，入射光线过焦点，则折射光线平行于主光轴射出；对于凹透镜，入射光线的延长线过焦点，则折射光线平行于主光轴射出。
20．如图图图所示
21．如图图图所示
22．如图图图所示
