沪科版物理八年级全一册（上）同步练习：第四章　多彩的光 专题训练　凸透镜成像规律的应用　（Word 含答案）

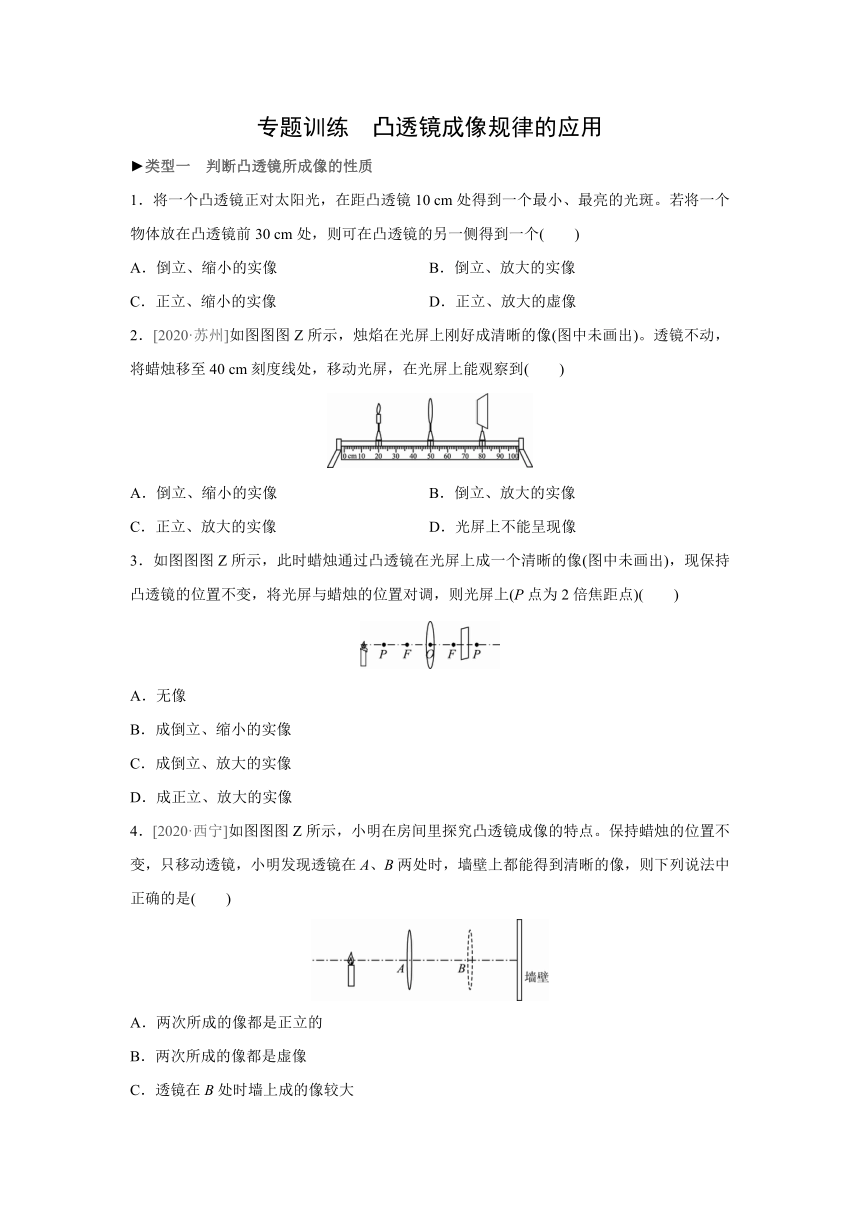

专题训练　凸透镜成像规律的应用
类型一　判断凸透镜所成像的性质
1．将一个凸透镜正对太阳光，在距凸透镜10 cm处得到一个最小、最亮的光斑。若将一个物体放在凸透镜前30 cm处，则可在凸透镜的另一侧得到一个(　　)
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、缩小的实像 D．正立、放大的虚像
2．[2020·苏州]如图图图Z所示，烛焰在光屏上刚好成清晰的像(图中未画出)。透镜不动，将蜡烛移至40 cm刻度线处，移动光屏，在光屏上能观察到(　　)
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的实像 D．光屏上不能呈现像
3．如图图图Z所示，此时蜡烛通过凸透镜在光屏上成一个清晰的像(图中未画出)，现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上(P点为2倍焦距点)(　　)
A．无像
B．成倒立、缩小的实像
C．成倒立、放大的实像
D．成正立、放大的实像
4．[2020·西宁]如图图图Z所示，小明在房间里探究凸透镜成像的特点。保持蜡烛的位置不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则下列说法中正确的是(　　)
A．两次所成的像都是正立的
B．两次所成的像都是虚像
C．透镜在B处时墙上成的像较大
D．透镜在A处时墙上成的像较大

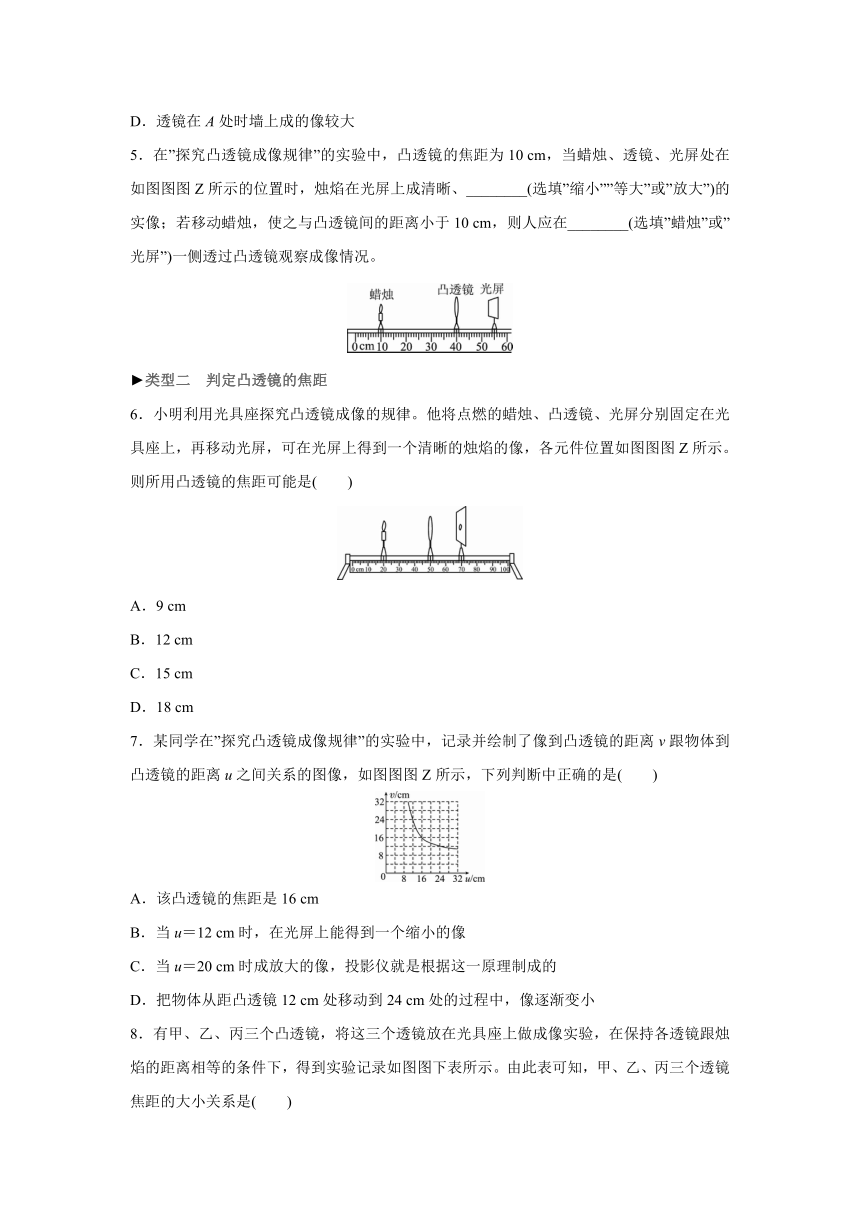

5．在”探究凸透镜成像规律”的实验中，凸透镜的焦距为10 cm，当蜡烛、透镜、光屏处在如图图图Z所示的位置时，烛焰在光屏上成清晰、________(选填”缩小””等大”或”放大”)的实像；若移动蜡烛，使之与凸透镜间的距离小于10 cm，则人应在________(选填”蜡烛”或”光屏”)一侧透过凸透镜观察成像情况。
类型二　判定凸透镜的焦距
6．小明利用光具座探究凸透镜成像的规律。他将点燃的蜡烛、凸透镜、光屏分别固定在光具座上，再移动光屏，可在光屏上得到一个清晰的烛焰的像，各元件位置如图图图Z所示。则所用凸透镜的焦距可能是(　　)
A．9 cm
B．12 cm
C．15 cm
D．18 cm
7．某同学在”探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图像，如图图图Z所示，下列判断中正确的是(　　)
A．该凸透镜的焦距是16 cm
B．当u＝12 cm时，在光屏上能得到一个缩小的像
C．当u＝20 cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜12 cm处移动到24 cm处的过程中，像逐渐变小
8．有甲、乙、丙三个凸透镜，将这三个透镜放在光具座上做成像实验，在保持各透镜跟烛焰的距离相等的条件下，得到实验记录如图图下表所示。由此表可知，甲、乙、丙三个透镜焦距的大小关系是(　　)

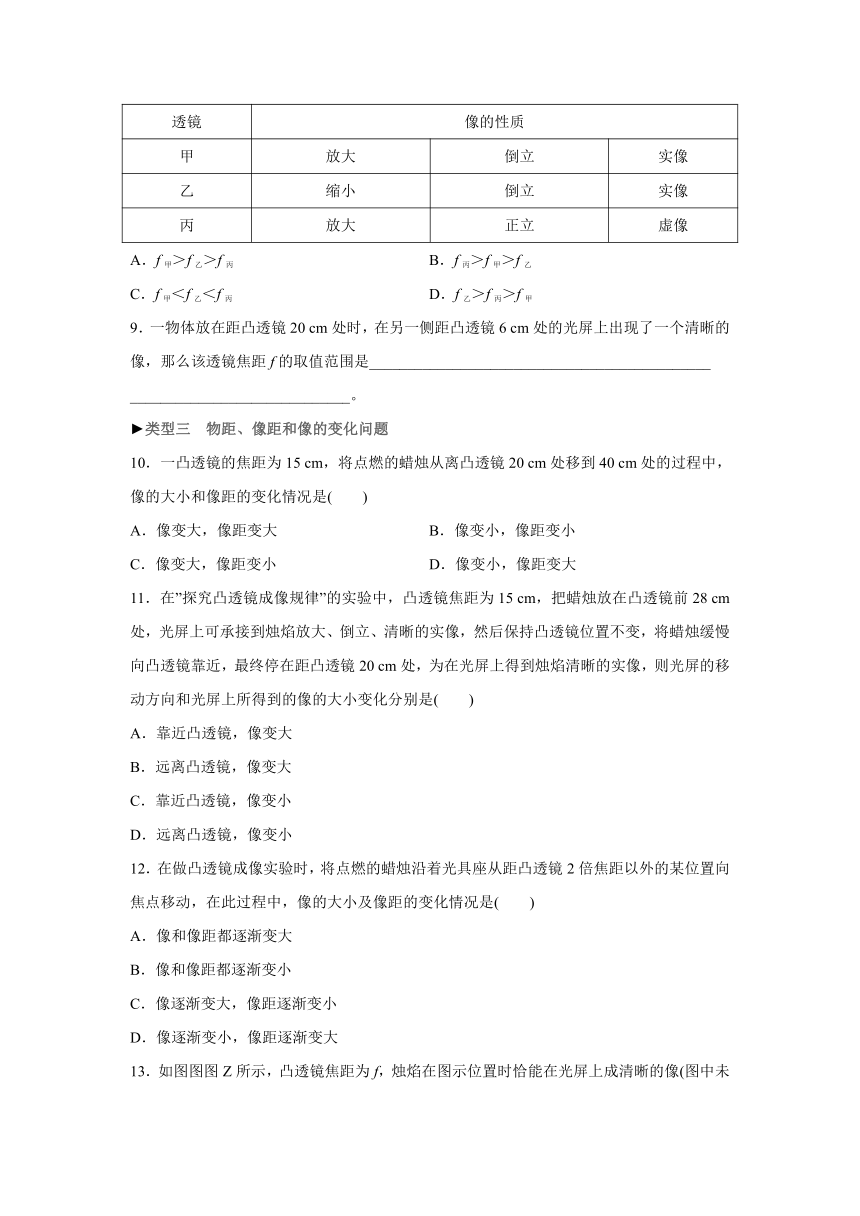

透镜 像的性质
甲 放大 倒立 实像
乙 缩小 倒立 实像
丙 放大 正立 虚像
A．f甲＞f乙＞f丙 B．f丙＞f甲＞f乙
C．f甲＜f乙＜f丙 D．f乙＞f丙＞f甲
9．一物体放在距凸透镜20 cm处时，在另一侧距凸透镜6 cm处的光屏上出现了一个清晰的像，那么该透镜焦距f的取值范围是_____________________________________________
_____________________________。
类型三　物距、像距和像的变化问题
10．一凸透镜的焦距为15 cm，将点燃的蜡烛从离凸透镜20 cm处移到40 cm处的过程中，像的大小和像距的变化情况是(　　)
A．像变大，像距变大 B．像变小，像距变小
C．像变大，像距变小 D．像变小，像距变大
11．在”探究凸透镜成像规律”的实验中，凸透镜焦距为15 cm，把蜡烛放在凸透镜前28 cm处，光屏上可承接到烛焰放大、倒立、清晰的实像，然后保持凸透镜位置不变，将蜡烛缓慢向凸透镜靠近，最终停在距凸透镜20 cm处，为在光屏上得到烛焰清晰的实像，则光屏的移动方向和光屏上所得到的像的大小变化分别是(　　)
A．靠近凸透镜，像变大
B．远离凸透镜，像变大
C．靠近凸透镜，像变小
D．远离凸透镜，像变小
12．在做凸透镜成像实验时，将点燃的蜡烛沿着光具座从距凸透镜2倍焦距以外的某位置向焦点移动，在此过程中，像的大小及像距的变化情况是(　　)
A．像和像距都逐渐变大
B．像和像距都逐渐变小
C．像逐渐变大，像距逐渐变小
D．像逐渐变小，像距逐渐变大
13．如图图图Z所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像(图中未画出)。现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像(　　)
A．一直变小 B．一直变大
C．先变大后变小 D．先变小后变大
类型四　更换透镜类问题
14．[2020·镇江]当蜡烛、透镜甲和光屏放置在如图图图Z所示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则下列说法中正确的是(　　)
A．透镜甲的焦距为20 cm
B．透镜甲的焦距比乙的大
C．第二次所成的像是放大的
D．光屏移动的距离s＜10 cm
15．[2020·益阳]一名同学利用如图图图Z所示的器材做实验，先用焦距为20 cm的凸透镜甲进行实验，在光屏上得到了清晰的缩小实像，接下来他想改用焦距为10 cm的凸透镜乙继续进行实验，如图图果不改变蜡烛和凸透镜的位置，则(　　)
A．将光屏适当左移，可得到倒立、放大的实像
B．将光屏适当左移，可得到倒立、缩小的实像
C．将光屏适当右移，可得到倒立、放大的实像
D．将光屏适当右移，可得到倒立、缩小的实像
16．[2020·新疆]如图图图Z所示，在探究凸透镜成像规律时，将焦距为10 cm的凸透镜A固定在光具座上50 cm刻线处，光屏和点燃的蜡烛分别位于凸透镜两侧。首先调整烛焰中心、透镜光心和光屏中心在________高度，再将点燃的蜡烛放置在光具座上30 cm刻线处，移动光屏到________cm刻线处，烛焰在光屏上成清晰的像；接着保持蜡烛的位置不变，将凸透镜A换成焦距为8 cm的凸透镜B并保持位置不变，为使烛焰在光屏上成清晰的像，应将光屏向_________(选填”左”或”右”)移动。
答案
专题训练(三)　凸透镜成像规律的应用
1．A　 由题意可知，此凸透镜的焦距f＝10 cm。当物体在凸透镜前30 cm处时，满足u>2f，则所成的像为倒立、缩小的实像，是照相机的工作原理。
2．D　 由图可知u＝v＝2f＝30 cm，则焦距f＝15 cm，将蜡烛移到40 cm刻度线处，u′＝10 cm，则u′＜f，成正立、放大的虚像，不能呈现在光屏上。
3．C
4．D　 两次墙上成的都是倒立的实像，故A、B错误。当凸透镜在A处时，物距小，像距大，像较大，其成像原理和投影仪原理相同；当凸透镜在B处时，物距大，像距小，像较小，其成像原理和照相机原理相同，故C错误，D正确。
5．缩小　光屏　 由图可知，u＝30 cm>2f，烛焰在光屏上成清晰的倒立、缩小的实像；若移动蜡烛，使之与凸透镜间的距离小于10 cm，u6．B
7．D
8．B　 根据凸透镜成像规律来分析，甲成倒立、放大的实像，可知物距大于甲凸透镜的焦距而小于其二倍焦距；乙成倒立、缩小的实像，可知物距大于乙凸透镜的二倍焦距；丙成正立、放大的虚像，可知物距小于丙凸透镜的焦距，因为物距相等，所以丙凸透镜的焦距最大，甲次之，乙最小。
9．3 cm＜f＜6 cm
10．B　 凸透镜的焦距是15 cm，将点燃的蜡烛从离凸透镜20 cm处移到40 cm处的过程中，物距始终大于焦距，因此凸透镜成实像，由于物距增大，则像距减小，像变小。
11．B
12．A　 将点燃的蜡烛从距凸透镜2倍焦距以外的某位置向焦点移动时，成的是实像，成实像时，物距减小，像距变大，像变大。
13．A
14．B　 由图可知，此时u＝v＝2f，成的是倒立、等大的实像，所以2f＝20 cm，则f＝10 cm，故A错误；现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，此时的像距减小，则物距不变的情况下，相当于减小了焦距，所以透镜甲的焦距比乙的大，故B正确；替换乙后，此时的物距大于像距，成倒立、缩小的实像，故C错误；由于不知道乙透镜的焦距大小，所以无法判定光屏移动的距离，故D错误。
15．B　 换用焦距为10 cm的凸透镜乙后，折光能力变强，成像提前，故应将光屏左移；原来成倒立、缩小的实像，说明u＞2f甲，换后仍为u＞2f乙，仍成倒立、缩小的实像。
16．同一　70　左　 (1)实验前，应先调节烛焰、凸透镜、光屏，使它们的中心大致在同一高度，这样可以使所成的像在光屏的中央；(2)已知凸透镜的焦距为10 cm；根据图示可知，将点燃的蜡烛放置在光具座上30 cm刻线处，物距：u＝50 cm－30 cm＝20 cm＝2f，要使光屏上呈现清晰的像，则像距也等于二倍焦距，即v＝2f，因此需将光屏移到70 cm的刻度线处；(3)保持蜡烛的位置不变，将凸透镜A换成焦距为8 cm的凸透镜B并保持位置不变时，凸透镜焦距减小，相当于物距变大，像距变小，应将光屏向左移动。
