沪科版物理八年级全一册（上）同步练习：第四章　多彩的光 单元测试（Word 含答案）

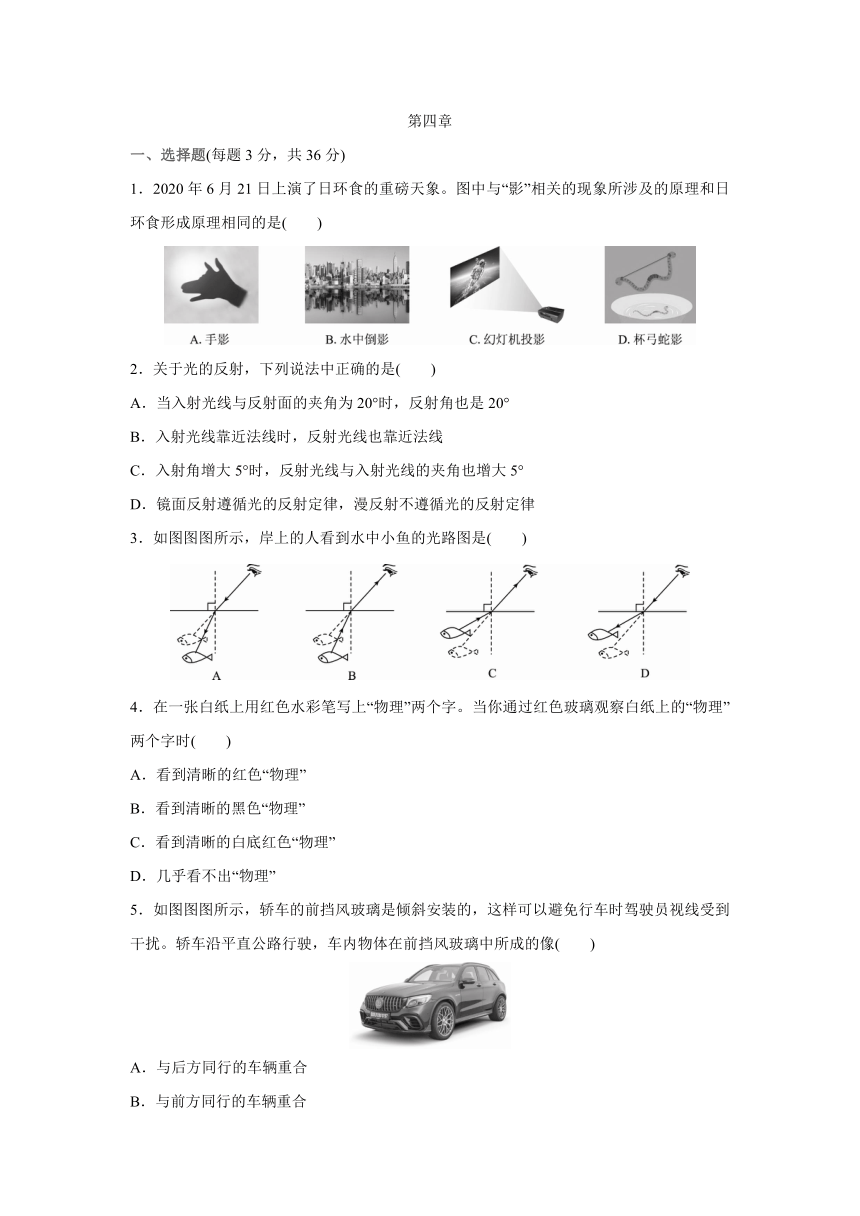

第四章　
一、选择题(每题3分，共36分)
1．2020年6月21日上演了日环食的重磅天象。图中与“影”相关的现象所涉及的原理和日环食形成原理相同的是(　　)
2．关于光的反射，下列说法中正确的是(　　)
A．当入射光线与反射面的夹角为20°时，反射角也是20°
B．入射光线靠近法线时，反射光线也靠近法线
C．入射角增大5°时，反射光线与入射光线的夹角也增大5°
D．镜面反射遵循光的反射定律，漫反射不遵循光的反射定律
3．如图图图所示，岸上的人看到水中小鱼的光路图是(　　)
4．在一张白纸上用红色水彩笔写上“物理”两个字。当你通过红色玻璃观察白纸上的“物理”两个字时(　　)
A．看到清晰的红色“物理”
B．看到清晰的黑色“物理”
C．看到清晰的白底红色“物理”
D．几乎看不出“物理”
5．如图图图所示，轿车的前挡风玻璃是倾斜安装的，这样可以避免行车时驾驶员视线受到干扰。轿车沿平直公路行驶，车内物体在前挡风玻璃中所成的像(　　)
A．与后方同行的车辆重合
B．与前方同行的车辆重合

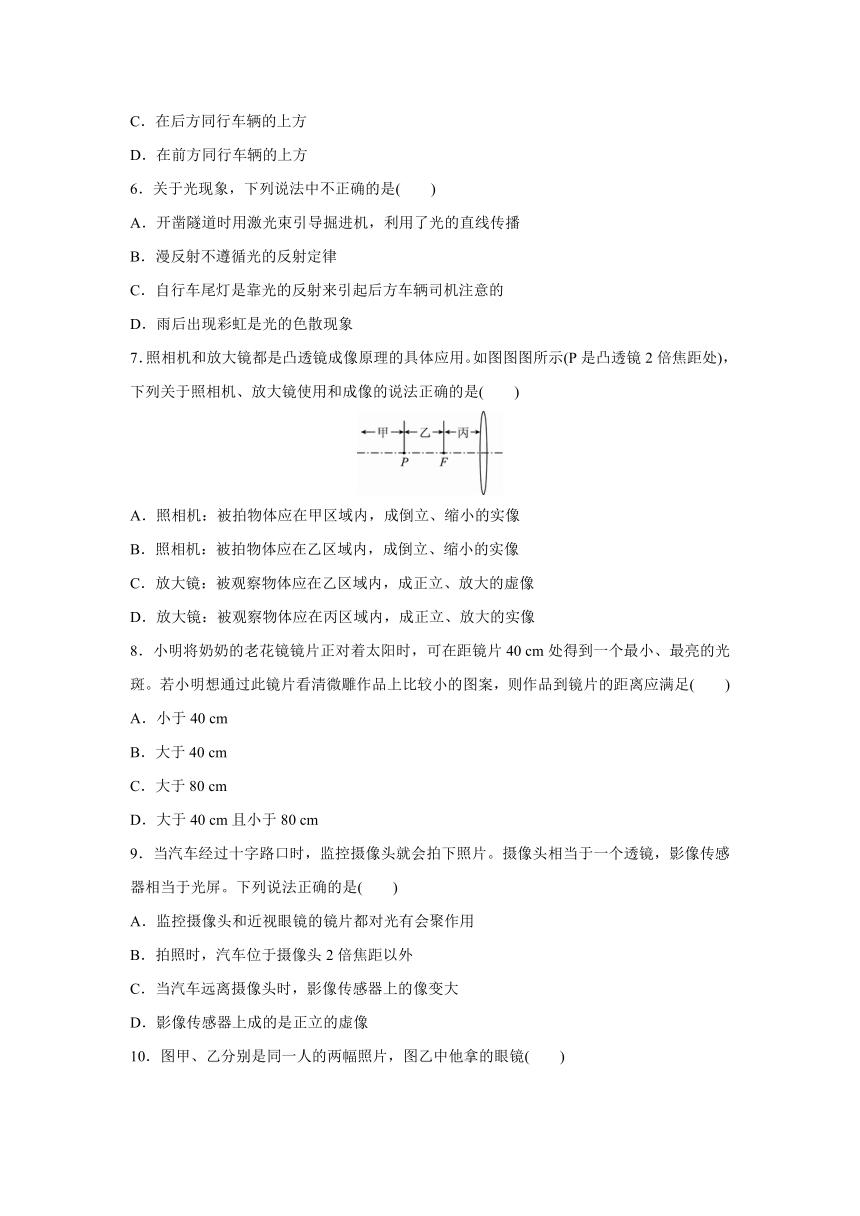

C．在后方同行车辆的上方
D．在前方同行车辆的上方
6．关于光现象，下列说法中不正确的是(　　)
A．开凿隧道时用激光束引导掘进机，利用了光的直线传播
B．漫反射不遵循光的反射定律
C．自行车尾灯是靠光的反射来引起后方车辆司机注意的
D．雨后出现彩虹是光的色散现象
7．照相机和放大镜都是凸透镜成像原理的具体应用。如图图图所示(P是凸透镜2倍焦距处)，下列关于照相机、放大镜使用和成像的说法正确的是(　　)
A．照相机：被拍物体应在甲区域内，成倒立、缩小的实像
B．照相机：被拍物体应在乙区域内，成倒立、缩小的实像
C．放大镜：被观察物体应在乙区域内，成正立、放大的虚像
D．放大镜：被观察物体应在丙区域内，成正立、放大的实像
8．小明将奶奶的老花镜镜片正对着太阳时，可在距镜片40 cm处得到一个最小、最亮的光斑。若小明想通过此镜片看清微雕作品上比较小的图案，则作品到镜片的距离应满足(　　)
A．小于40 cm
B．大于40 cm
C．大于80 cm
D．大于40 cm且小于80 cm
9．当汽车经过十字路口时，监控摄像头就会拍下照片。摄像头相当于一个透镜，影像传感器相当于光屏。下列说法正确的是(　　)
A．监控摄像头和近视眼镜的镜片都对光有会聚作用
B．拍照时，汽车位于摄像头2倍焦距以外
C．当汽车远离摄像头时，影像传感器上的像变大
D．影像传感器上成的是正立的虚像

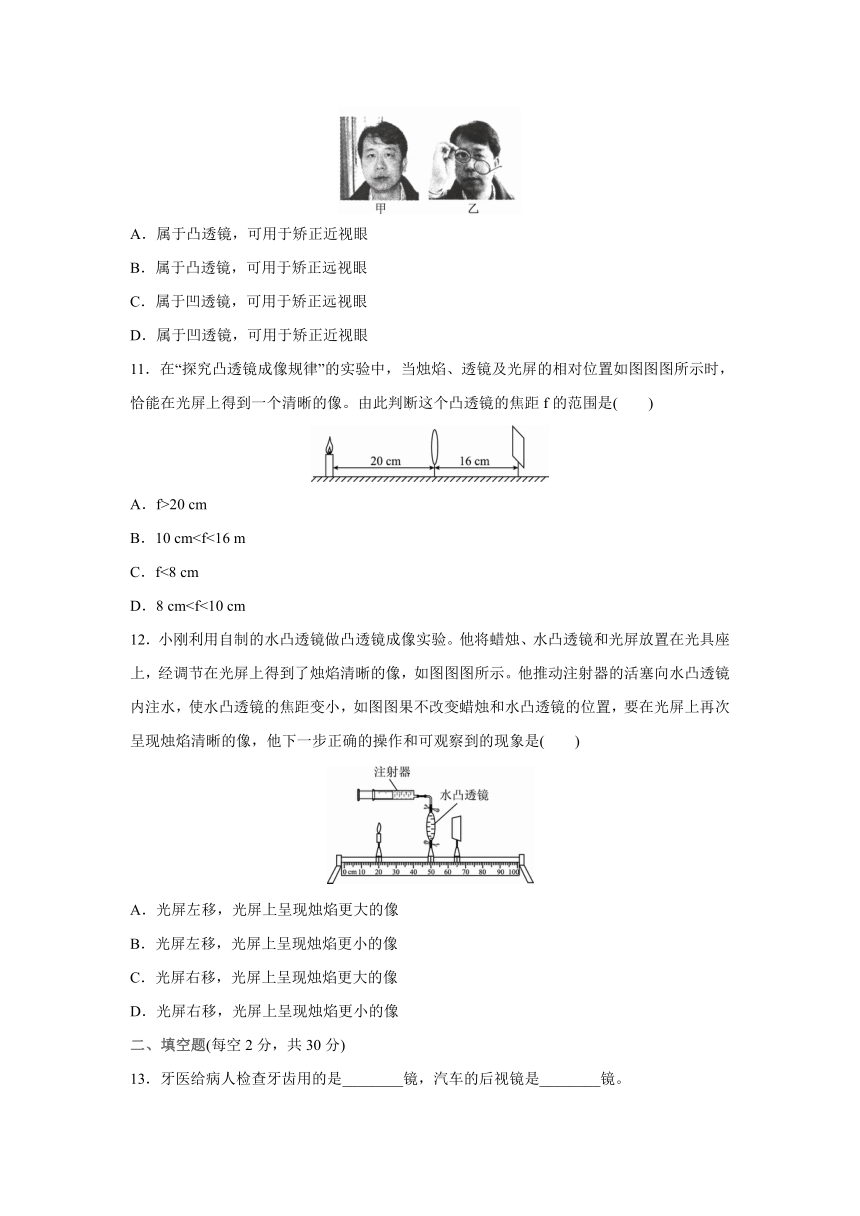

10．图甲、乙分别是同一人的两幅照片，图乙中他拿的眼镜(　　)
A．属于凸透镜，可用于矫正近视眼
B．属于凸透镜，可用于矫正远视眼
C．属于凹透镜，可用于矫正远视眼
D．属于凹透镜，可用于矫正近视眼
11．在“探究凸透镜成像规律”的实验中，当烛焰、透镜及光屏的相对位置如图图图所示时，恰能在光屏上得到一个清晰的像。由此判断这个凸透镜的焦距f的范围是(　　)
A．f>20 cm
B．10 cmC．f<8 cm
D．8 cm12．小刚利用自制的水凸透镜做凸透镜成像实验。他将蜡烛、水凸透镜和光屏放置在光具座上，经调节在光屏上得到了烛焰清晰的像，如图图图所示。他推动注射器的活塞向水凸透镜内注水，使水凸透镜的焦距变小，如图图果不改变蜡烛和水凸透镜的位置，要在光屏上再次呈现烛焰清晰的像，他下一步正确的操作和可观察到的现象是(　　)
A．光屏左移，光屏上呈现烛焰更大的像
B．光屏左移，光屏上呈现烛焰更小的像
C．光屏右移，光屏上呈现烛焰更大的像
D．光屏右移，光屏上呈现烛焰更小的像
二、填空题(每空2分，共30分)
13．牙医给病人检查牙齿用的是________镜，汽车的后视镜是________镜。

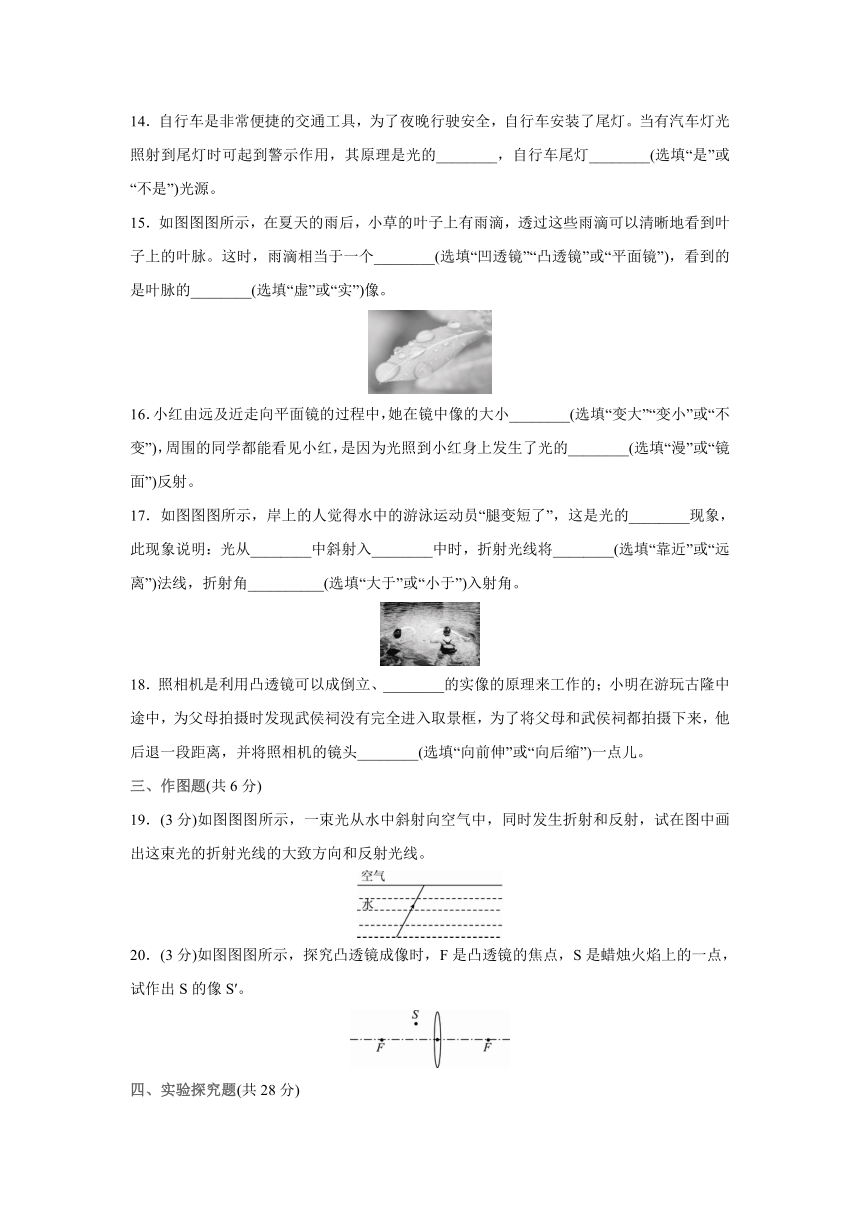

14．自行车是非常便捷的交通工具，为了夜晚行驶安全，自行车安装了尾灯。当有汽车灯光照射到尾灯时可起到警示作用，其原理是光的________，自行车尾灯________(选填“是”或“不是”)光源。
15．如图图图所示，在夏天的雨后，小草的叶子上有雨滴，透过这些雨滴可以清晰地看到叶子上的叶脉。这时，雨滴相当于一个________(选填“凹透镜”“凸透镜”或“平面镜”)，看到的是叶脉的________(选填“虚”或“实”)像。
16．小红由远及近走向平面镜的过程中，她在镜中像的大小________(选填“变大”“变小”或“不变”)，周围的同学都能看见小红，是因为光照到小红身上发生了光的________(选填“漫”或“镜面”)反射。
17．如图图图所示，岸上的人觉得水中的游泳运动员“腿变短了”，这是光的________现象，此现象说明：光从________中斜射入________中时，折射光线将________(选填“靠近”或“远离”)法线，折射角__________(选填“大于”或“小于”)入射角。
18．照相机是利用凸透镜可以成倒立、________的实像的原理来工作的；小明在游玩古隆中途中，为父母拍摄时发现武侯祠没有完全进入取景框，为了将父母和武侯祠都拍摄下来，他后退一段距离，并将照相机的镜头________(选填“向前伸”或“向后缩”)一点儿。
三、作图题(共6分)
19．(3分)如图图图所示，一束光从水中斜射向空气中，同时发生折射和反射，试在图中画出这束光的折射光线的大致方向和反射光线。
20．(3分)如图图图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S′。
四、实验探究题(共28分)
21．(12分)利用如图图图所示的装置探究光的反射规律。
(1)让一束光贴着纸板A沿EO方向射向镜面，在纸板B上可看到光束沿OF方向射出，在纸板上用笔描出光线EO和OF的轨迹，则EO与垂直镜面的直线ON的夹角∠i是________(选填“入射角”或“反射角”)。
(2)多次改变入射角的大小，测得实验数据如图图下表：
序号 ∠i ∠r
1 30° 30°
2 45° 45°
3 50° 50°
分析数据可得：反射角________(选填“大于”“小于”或“等于”)入射角。当入射角变大时，光线OF__________(选填“远离”或“靠近”)直线ON。
(3)以直线ON为轴线，把纸板B向前或向后折，在纸板B上________(选填“能”或“不能”)看到反射光，由此说明反射光线、入射光线与法线在________(选填“同一”或“不同”)平面内。
(4)实验中，从教室各个方向都能观察到粗糙纸板表面反射的光，这种反射属于________(选填“镜面反射”或“漫反射”)。
22．(8分)小明洗漱时感觉离镜子越近，镜中的像越大，这与课本中描述的平面镜成像特点不相符。于是，他用带支架的玻璃板、两支完全相间的蜡烛、刻度尺、白纸、光屏、火柴、铅笔等实验器材进行了探究。
(1)实验探究应在________(选填“较暗”或“较亮”)的环境中进行。
(2)用玻璃板代替平面镜，既能成像又便于确定____________
____ _。
(3)如图图图所示，点燃玻璃板前的蜡烛A，将蜡烛B放在玻璃板后并移动至适当位置，蜡烛B能与蜡烛A的像完全重合。多次改变蜡烛A到玻璃板的距离，相应移动蜡烛B后总能与A的像完全重合，这说明平面镜成像的大小与物体到镜面的距离________(选填“有关”或“无关”)。
(4)小明继续探究平面镜成像的其他特点，他将光屏放在蜡烛B的位置，光屏承接不到蜡烛A的像，这说明平面镜所成的像是________像。
23．(8分)根据图回答下列问题：
(1)如图图图甲所示，一束平行光通过凸透镜后在光屏上形成一个最小、最亮的光斑。若用此凸透镜探究凸透镜成像规律，在图乙的基础上将蜡烛移至20 cm刻度线处，则应将光屏________(选填“远离”或“靠近”)凸透镜，再次在光屏成倒立、________(选填“放大”“等大”或“缩小”)的实像。
(2)在图乙的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置____________(选填“远视眼镜”或“近视眼镜”)，将光屏远离后，会再次在光屏上成清晰的像。
(3)如图图果将凸透镜换成平面镜，保持蜡烛到平面镜的距离不变，移动光屏，________(选填“能”或“不能”)在光屏上成清晰的像。
答案
自我综合评价(三)
1．A
2．B　 当入射光线与反射面的夹角为20°时，则入射角为90°－20°＝70°，所以反射角为70°，A选项错误。入射光线靠近法线时，入射角减小，所以反射角也减小，反射光线也靠近法线，B选项正确。入射角增大5°时，反射角也增大5°，所以反射光线与入射光线的夹角增大10°，C选项错误。镜面反射和漫反射的每条光线都遵循光的反射定律，D选项错误。
3．B　 人看到水中鱼是光从水中射向空气，折射角大于入射角。
4．D　 因为透明物体只能透过与自己颜色相同的色光，所以白纸上反射的色光只有红光通过红色玻璃，白纸成红色，而白纸上的字也是红色的，所以几乎看不出“物理”。
5．D　
6．B
7．A　 当物体在甲区域内时，u＞2f，通过凸透镜所成的像为倒立、缩小的实像，应用于照相机，故A正确，B错误；当物体在乙区域内时，f＜u＜2f，通过凸透镜所成的像为倒立、放大的实像，应用于幻灯机和投影仪，故C错误；当物体在丙区域内时，u＜f，在凸透镜的另一侧会看到正立、放大的虚像，应用于放大镜，故D错误。
8．A　 老花镜的镜片是凸透镜。小明将奶奶的老花镜镜片正对着太阳时，可在距镜片40 cm处得到一个最小、最亮的光斑，则这个老花镜的焦距为40 cm。若小明想通过此老花镜的镜片看微雕作品上较小的图案，只有物距小于40 cm时，才能成正立、放大的虚像。
9．B　 监控摄像头相当于凸透镜，凸透镜对光有会聚作用，近视眼镜的镜片是凹透镜，凹透镜对光有发散作用，故A错误；监控摄像头是利用物体在2倍焦距以外，成倒立、缩小实像的原理工作的，即影像传感器上成的是倒立、缩小的实像，故B正确，D错误；凸透镜成实像时，物远像近像变小，则当汽车远离摄像头时，影像传感器上的像变小，故C错误。
10．B
11．D　 由图可知：u＝20 cm，v＝16 cm，且u>v；由凸透镜成像规律可知，此时的像是倒立、缩小的实像，则u＝20 cm>2f，f<16 cm<2f，解得8 cm12．B　 由图可知，物距大于像距，在光屏上能得到清晰缩小的实像，此时u>2f；当他继续向凸透镜内注水，使水凸透镜的焦距变小，即凸透镜的聚光能力变强，光线会比注水前要提前会聚，所以像会向凸透镜方向移动(向左移动)，则光屏应左移；不改变蜡烛和水凸透镜的位置，因水凸透镜的焦距变小，则相当于物距变大，根据凸透镜成实像的规律可知，光屏上将呈现烛焰更小的像，故B正确。
13．平面　凸面　 牙医将一个小平面镜伸进患者口腔内检查牙齿，平面镜能成像，能改变光的传播方向；汽车的后视镜是凸面镜，凸面镜对光线有发散作用，可以扩大视野，使司机看到的景物范围变大。
14．反射　不是　 自行车的尾灯是由相互垂直的平面镜组合而成的，当有光照射到尾灯时可起到明显警示作用，其原理是光的反射；自行车尾灯自身不能发光，所以不是光源。
15．凸透镜　虚　 雨滴中央厚、边缘薄，相当于一个凸透镜；透过雨滴看叶脉，u＜f，成正立、放大的虚像。
16．不变　漫　 因为平面镜成正立、等大的虚像，像的大小与物距无关，所以当小红由远及近走向平面镜的过程中，她在镜中像的大小不变；周围的同学都能看见小红，是因为光照到小红身上发生了漫反射。
17．折射　水　空气　远离　大于
18．缩小　向后缩　 照相机是利用物体在凸透镜2倍焦距以外成倒立、缩小的实像的原理工作的。为了将父母和武侯祠都摄入镜头，需要增大物距，为了得到清晰的像，需要减小像距，所以他后退一段距离，并将照相机的镜头向后缩一点儿。
19．如图图图所示
20．如图图图所示
21．(1)入射角
(2)等于　远离
(3)不能　同一
(4)漫反射
22．(1)较暗　(2)像的位置　(3)无关　(4)虚
23．(1)靠近　缩小　
(2)近视眼镜　(3)不能　 (1)由图甲可知，凸透镜的焦距f＝10.0 cm，在图乙的基础上将蜡烛移至20 cm刻度线处，物距u＝30 cm＞2f，所以成倒立、缩小的实像，像距满足10 cm
