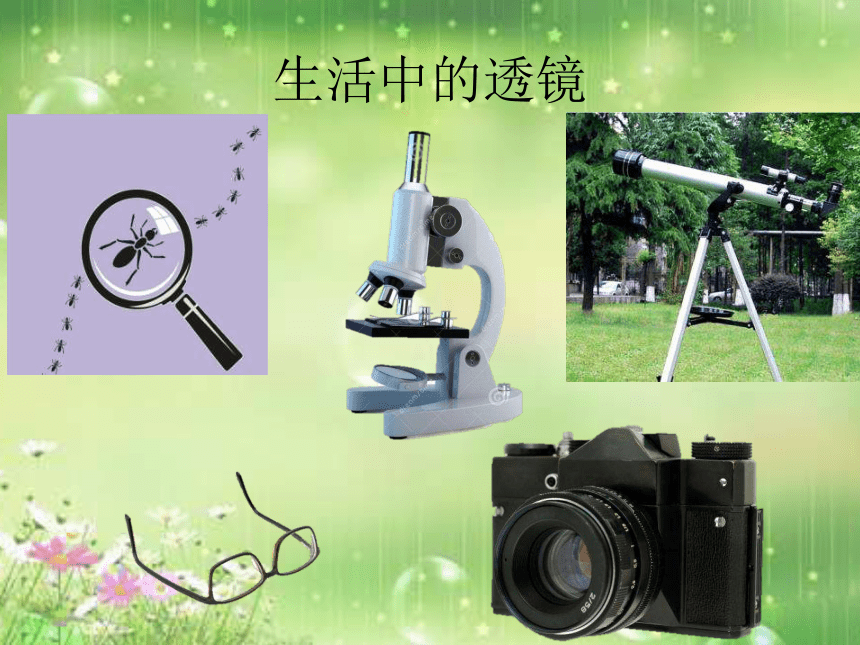

生活中的透镜
§5.2生活中的透镜

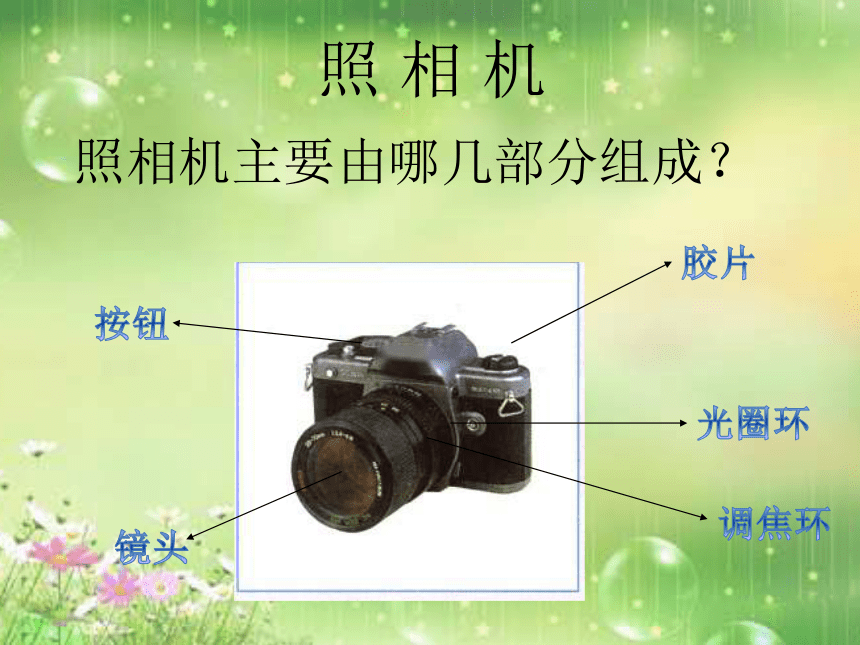

照相机主要由哪几部分组成？
胶片
照 相 机
镜头
按钮
光圈环
调焦环

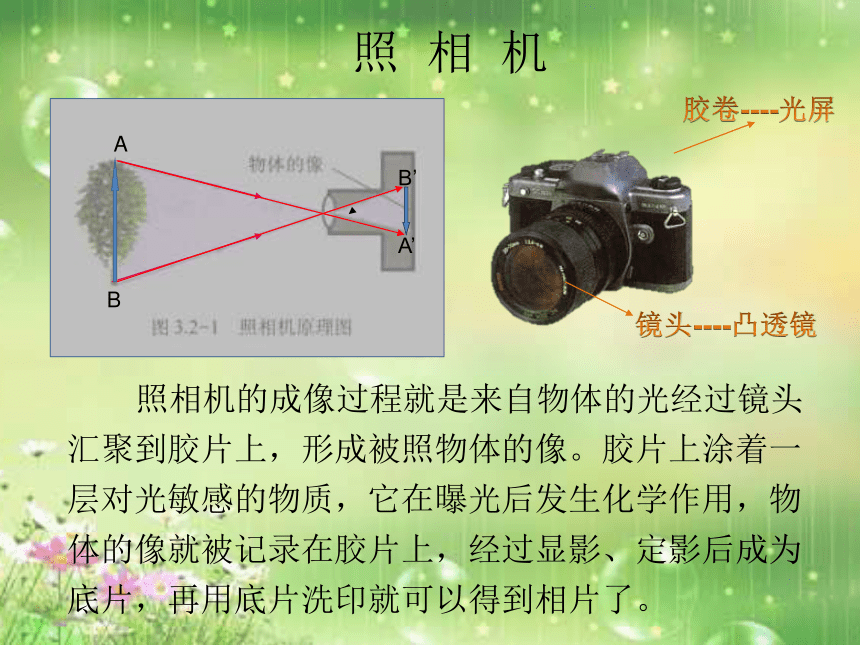

照 相 机
A
B
A’
B’
镜头----凸透镜
胶卷----光屏
照相机的成像过程就是来自物体的光经过镜头汇聚到胶片上，形成被照物体的像。胶片上涂着一层对光敏感的物质，它在曝光后发生化学作用，物体的像就被记录在胶片上，经过显影、定影后成为底片，再用底片洗印就可以得到相片了。

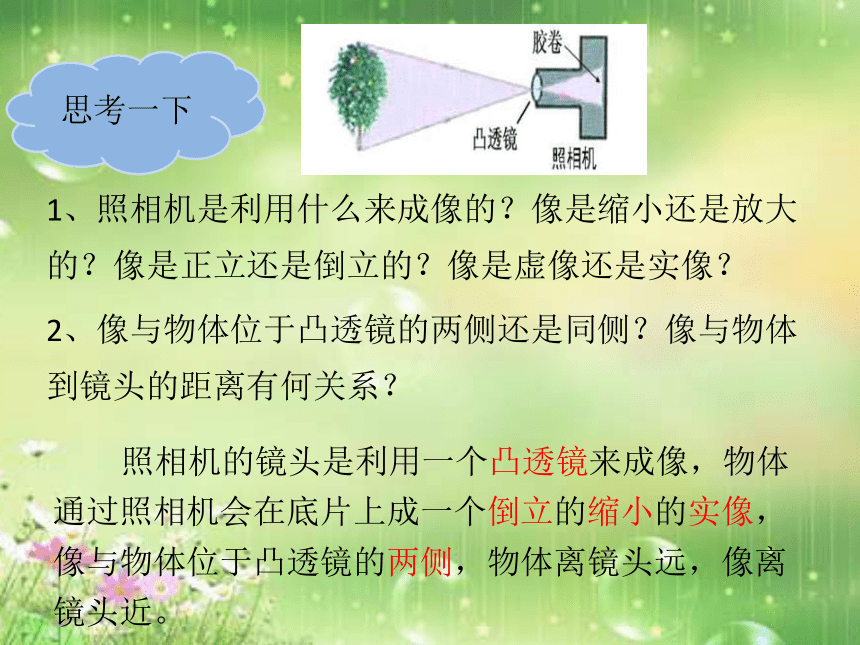

1、照相机是利用什么来成像的？像是缩小还是放大的？像是正立还是倒立的？像是虚像还是实像？
2、像与物体位于凸透镜的两侧还是同侧？像与物体到镜头的距离有何关系？
思考一下
照相机的镜头是利用一个凸透镜来成像，物体通过照相机会在底片上成一个倒立的缩小的实像，像与物体位于凸透镜的两侧，物体离镜头远，像离镜头近。

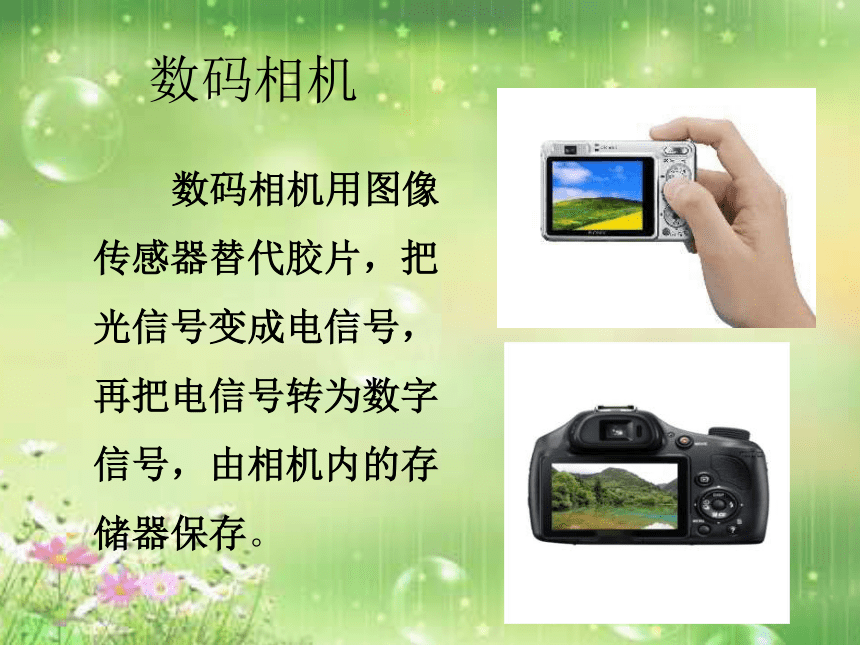

数码相机
数码相机用图像传感器替代胶片，把光信号变成电信号，再把电信号转为数字信号，由相机内的存储器保存。

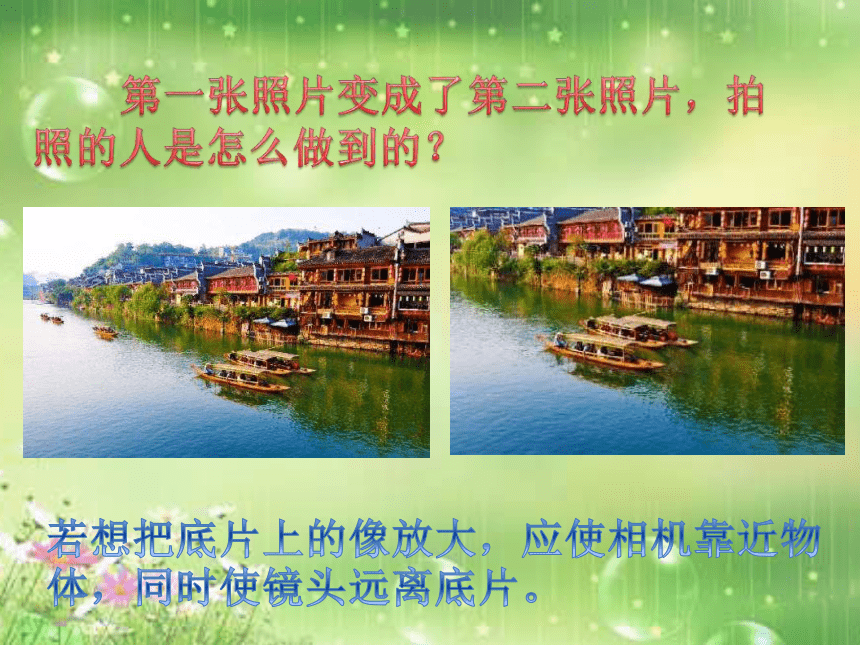

第一张照片变成了第二张照片，拍照的人是怎么做到的？
若想把底片上的像放大，应使相机靠近物体，同时使镜头远离底片。
投影仪
A
B
A‘
B‘
请同学们简述各个组成部分的作用。
镜头相当于凸透镜，屏幕相当于光屏，平面镜改变传播方向。
1、像是缩小还是放大的？像是正立还是倒立的？
像是虚像还是实像？像距与物距哪个大？
2、像与物体位于凸透镜的两侧还是同侧？
思考一下
投影仪成放大、倒立的实像；像距大于物距；像与物体位于凸透镜的两侧。
放大镜
物体通过放大镜会看到一个正立的放大的虚像，像与物体位于凸透镜的同侧。
思考一下
1、像是缩小还是放大的？像是正立还是倒立的？
像是虚像还是实像？
2、像与物体位于凸透镜的两侧还是同侧？
判断图片中哪些是形成实像，哪些是形成虚像，说出判断的依据。
实像与虚像
实像是实际光线汇聚而形成的，能呈现在光屏上。
虚像是反射光线或折射光线的反向延长线相交而形成的，不能呈现在光屏上。
课堂小结
器材 名称 像的性质 像与物的位置
正立/倒立 放大/缩小 实像/虚像 异侧/同侧
照相机 倒立 缩小 实像 异侧
投影仪 倒立 放大 实像 异侧
放大镜 正立 放大 虚像 同侧
