人教版物理八年级上册同步练习：第四章　光现象专题训练　光的直线传播、反射、折射作图（Word 有答案）

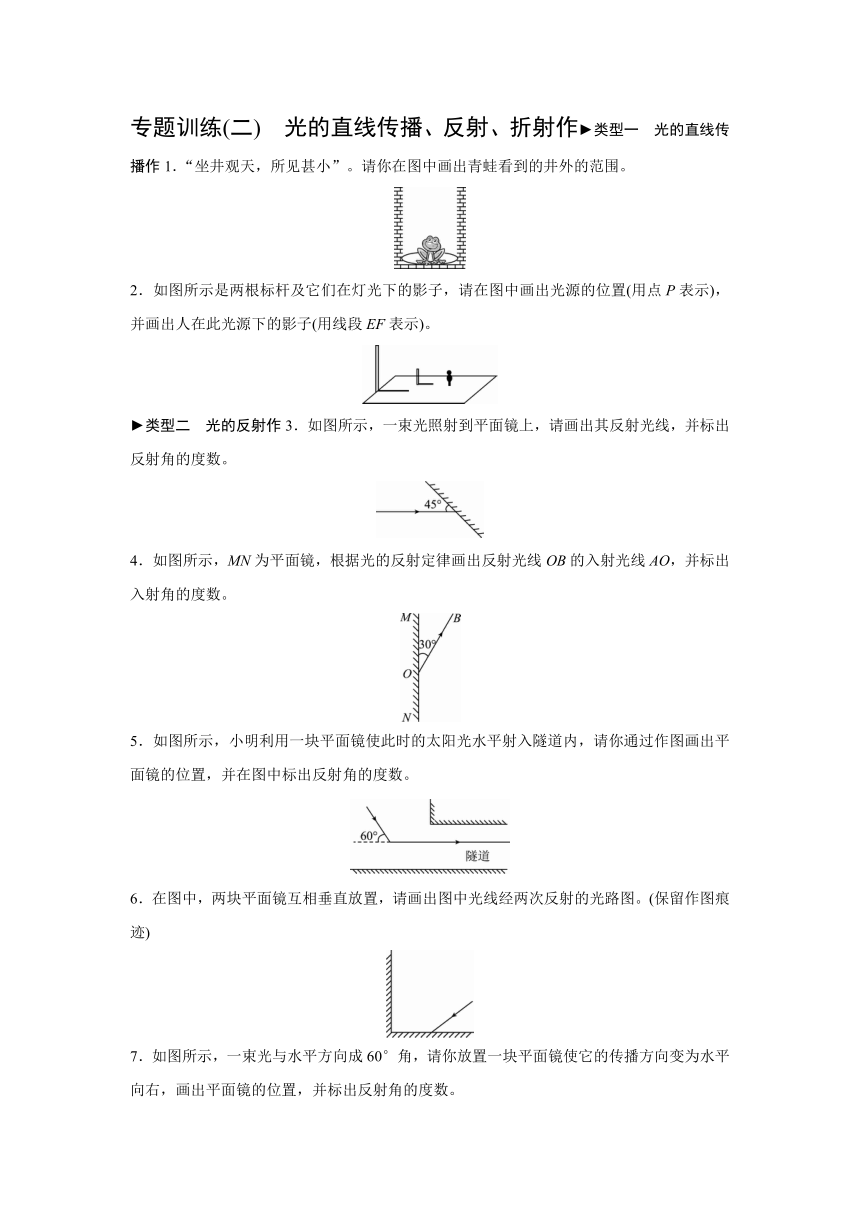

专题训练(二)　光的直线传播、反射、折射作 类型一　光的直线传播作1．“坐井观天，所见甚小”。请你在图中画出青蛙看到的井外的范围。
2．如图所示是两根标杆及它们在灯光下的影子，请在图中画出光源的位置(用点P表示)，并画出人在此光源下的影子(用线段EF表示)。
类型二　光的反射作3．如图所示，一束光照射到平面镜上，请画出其反射光线，并标出反射角的度数。
4．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。
5．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜的位置，并在图中标出反射角的度数。
6．在图中，两块平面镜互相垂直放置，请画出图中光线经两次反射的光路图。(保留作图痕迹)
7．如图所示，一束光与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

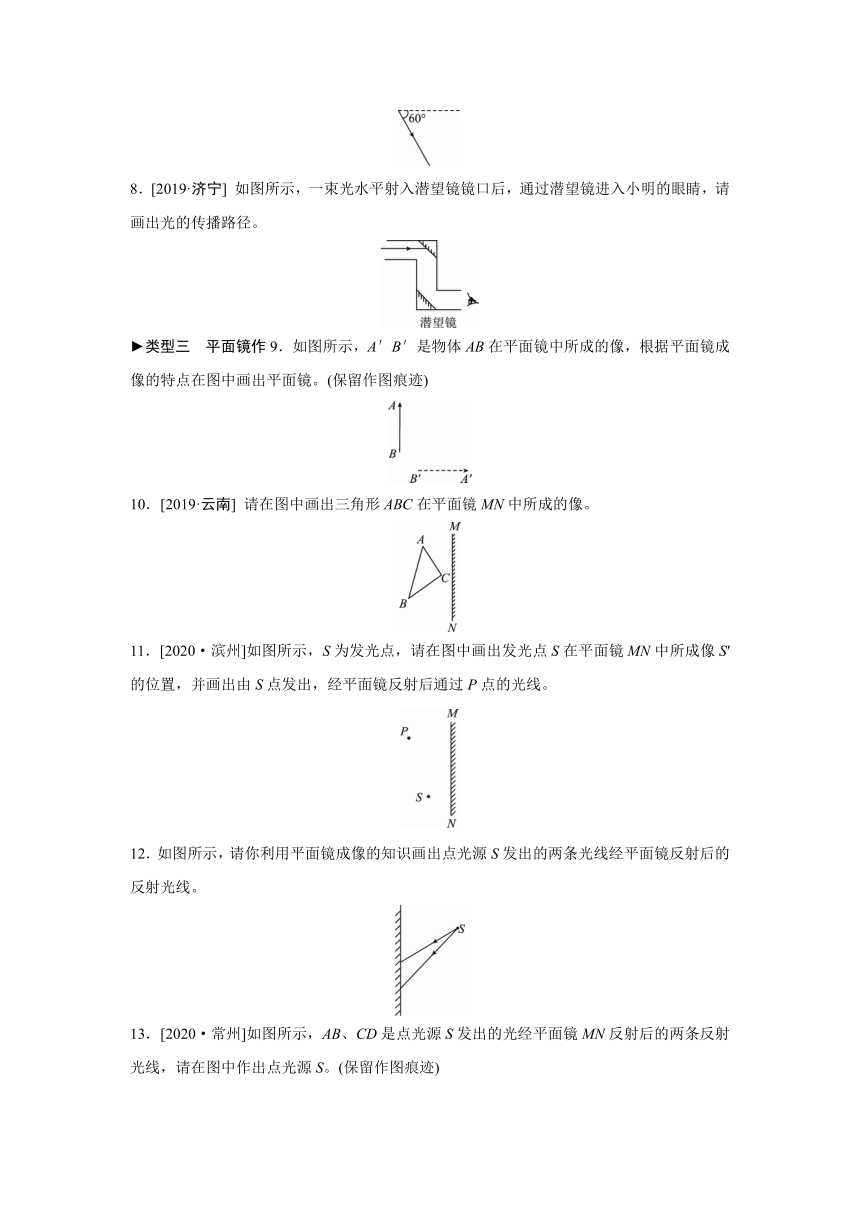

8．[2019·济宁] 如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛，请画出光的传播路径。
类型三　平面镜作9．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜。(保留作图痕迹)
10．[2019·云南] 请在图中画出三角形ABC在平面镜MN中所成的像。
11．[2020·滨州]如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S′的位置，并画出由S点发出，经平面镜反射后通过P点的光线。
12．如图所示，请你利用平面镜成像的知识画出点光源S发出的两条光线经平面镜反射后的反射光线。
13．[2020·常州]如图所示，AB、CD是点光源S发出的光经平面镜MN反射后的两条反射光线，请在图中作出点光源S。(保留作图痕迹)
14．[2020·河南]如图所示，检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
类型四　光的折射作15．[2020·安顺]如图所示，一束光从水中斜射向空气，请画出折射光线的大致位置。
　　　
16.[2020·呼伦贝尔]如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线。
17．如图所示是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向。
18．[2020·黔南州]如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃和离开玻璃后的光线。
19.[2020·成都A卷]如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致方向。
20．[2020·南充]如图所示，一束光从空气射向玻璃砖并穿过玻璃砖，画出这束光进入和离开玻璃砖的折射光线。
21．[2019·盐城] 在如图所示的碗中加满水后能恰好看到硬币右边缘，画出恰好看到硬币右边缘的一条光路。
22．平静水面上方的小鸟(A点)和水中的小鱼(B点)，某时刻的实际位置如图所示，水面一侧C点的人恰好看到它们在水中的像重合，请画出小鸟在水中像的位置A′以及人看到小鱼的光路图。
答案
1．如图所示
2．如图所示
3．如图所示
4．如图所示
5．如图所示
根据光的反射定律可知，反射角等于入射角，则作出反射光线和入射光线夹角的角平分线就是法线的位置，再过入射点作法线的垂线即是平面镜的位置；由图知，反射光线和入射光线的夹角为180°－60°＝120°，则反射角为60°。
6．如图所示
两块互相垂直的平面镜对光线进行两次反射，根据反射定律可知，经两次反射后的光线与入射光线是平行的。因此，只要入射光线的方向不变，经两次反射后的光线方向就不会改变。
7．如图所示
反射光线水平向右，反射光线和入射光线夹角的平分线就是法线的位置，据此画出法线，过入射点画出法线的垂线，即平面镜的位置；因为入射光线与水平方向成60°角，而反射光线是水平向右的，所以反射光线与上面的虚线平行，则反射光线与入射光线的夹角为180°－60°＝120°，因为反射角等于入射角，所以反射角为60°。
8．如图所示
潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过入射点作竖直向下的反射光线，再过二次入射点作垂直于入射光线的反射光线。
9．如图所示
平面镜所成的像和物体关于镜面对称，连接A、A′，B、B′，作AA′、BB′两条线段的垂直平分线，即平面镜的位置。
10．如图所示
依据平面镜的成像特点，分别作出A、B、C点关于镜面的对称点A′、B′、C′，然后连接，就是△ABC在镜中的像。
11．如图所示
12．如图所示
13．如图所示
或
方法1：先过A点垂直于镜面作出法线，在法线右侧画出光线AB的入射光线，注意反射角等于入射角，同理画出反射光线CD的入射光线，两条入射光线的交点即为点光源S的位置；
方法2：先将两条反射光线AB、CD反向延长交于一点S′，再作出S′关于平面镜的对称点，即为点光源S的位置，连接SA、SC画出入射光线。
14．如图所示
作点A关于平面镜M的对称点即为像点A′，眼睛与A′的连线与M的交点即为入射点，连接A与入射点作出入射光线，连接入射点与眼睛作出反射光线。
15．如图所示
16．如图所示　
先过入射点O在法线右侧的空气中根据反射角等于入射角画出对应的反射光线；光从空气斜射入水中，折射角小于入射角，据此在法线右侧的水中画出对应的折射光线。
17．如图所示
18．如图所示
当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角。当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角。据此作出两条折射光线。
19．如图所示
根据光的折射规律可知，激光束从三棱镜折射入空气时，折射光线将偏离法线，折射角大于入射角。
20．如图所示
光从空气垂直射入玻璃砖，其传播方向不变；然后光从玻璃砖斜射入空气中，先过入射点垂直于界面画出法线，然后根据折射光线和入射光线分别位于法线两侧、折射角大于入射角，画出折射光线。
21．如图所示
画出碗中的水面，水面与进入眼睛光线(折射光线)的交点处即为过硬币右边缘光线的入射点，连接硬币右边缘到折射点即为入射光线，再连接入射点到人的眼睛即为折射光线，并在连线上标上箭头表示光的传播方向。
22．如图所示
空中小鸟的像与水中鱼的像重合，找出小鸟关于水面的对称点A′，即为小鸟的像的位置，也是鱼的像的位置。连接A′C，连线与水面交于点O，即为入射点；连接BO，BO即为入射光线，OC为折射光线。
