人教版物理八年级上册同步练习：第五章　透镜及其应用专题训练　凸透镜成像规律的应用（Word 有答案）

专题训练(三)　凸透镜成像规律的应用
类型一　判断凸透镜所成像的性质
1．将一个凸透镜正对太阳光，在距凸透镜10 cm处得到一个最小、最亮的光斑。若将一个发光物体放在凸透镜前30 cm处，则可在凸透镜的另一侧得到一个(　　)
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、缩小的实像 D．正立、放大的虚像
2．物理课上，同学们利用如图所示的实验装置探究凸透镜成像的规律，将蜡烛从大于二倍焦距处向凸透镜焦点移动的过程中，下列说法中正确的是(　　)
A．像始终是正立的 B．像始终是倒立的
C．像始终是缩小的 D．像始终是虚像
3．如图所示，此时蜡烛通过凸透镜在光屏上成一个清晰的烛焰像，现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上(P点为二倍焦距处)(　　)
A．无像
B．成倒立、缩小的实像
C．成倒立、放大的实像
D．成正立、放大的实像
4．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10 cm，当蜡烛、凸透镜、光屏处在如图所示的位置时，烛焰在光屏上可成清晰的像，该像是________(选填“缩小”“等大”或“放大”)的实像；若移动蜡烛，使之与凸透镜间的距离小于10 cm，则人应在________(选填“蜡烛”或“光屏”)一侧透过凸透镜观察所成像。
类型二　判定凸透镜的焦距

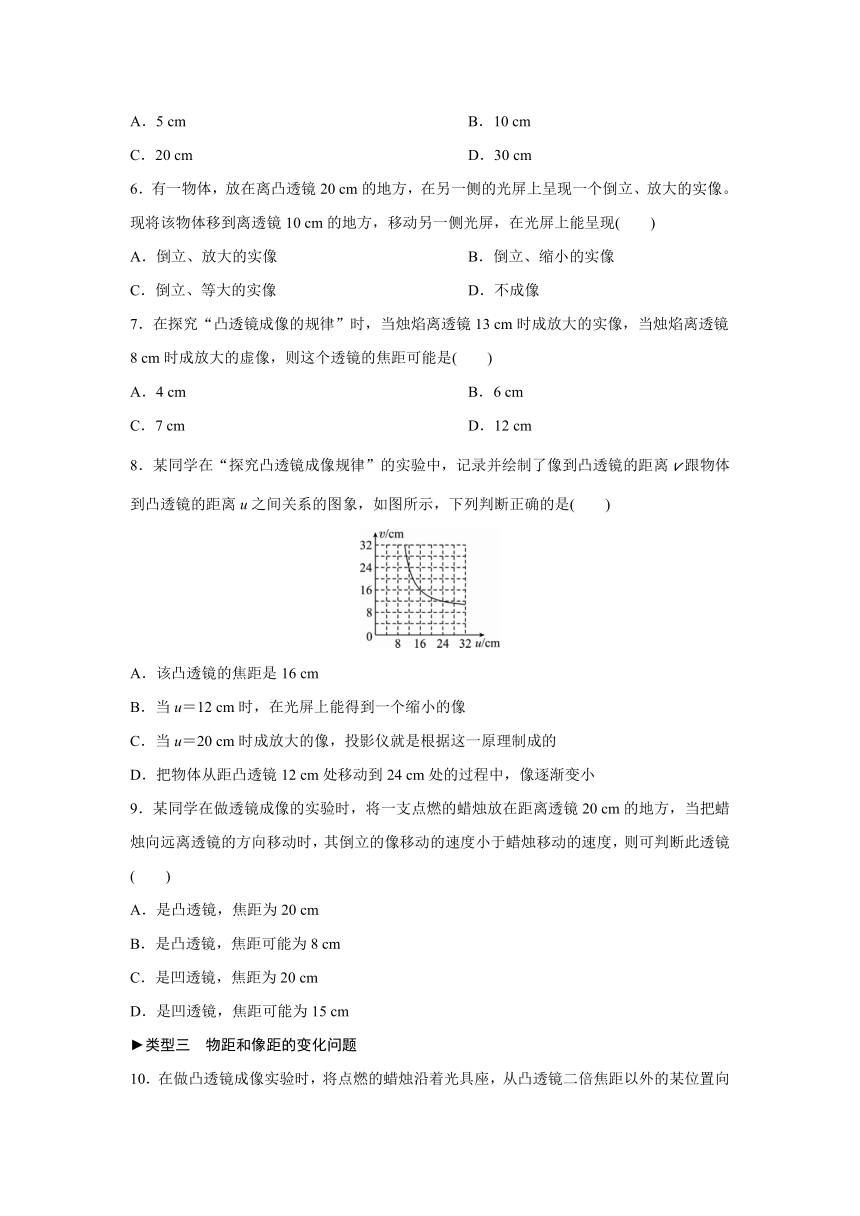

5．把蜡烛放在距离凸透镜50 cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像。那么凸透镜的焦距不可能是(　　)
A．5 cm B．10 cm
C．20 cm D．30 cm
6．有一物体，放在离凸透镜20 cm的地方，在另一侧的光屏上呈现一个倒立、放大的实像。现将该物体移到离透镜10 cm的地方，移动另一侧光屏，在光屏上能呈现(　　)
A．倒立、放大的实像 B．倒立、缩小的实像
C．倒立、等大的实像 D．不成像
7．在探究“凸透镜成像的规律”时，当烛焰离透镜13 cm时成放大的实像，当烛焰离透镜8 cm时成放大的虚像，则这个透镜的焦距可能是(　　)
A．4 cm B．6 cm
C．7 cm D．12 cm
8．某同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是(　　)
A．该凸透镜的焦距是16 cm
B．当u＝12 cm时，在光屏上能得到一个缩小的像
C．当u＝20 cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜12 cm处移动到24 cm处的过程中，像逐渐变小
9．某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20 cm的地方，当把蜡烛向远离透镜的方向移动时，其倒立的像移动的速度小于蜡烛移动的速度，则可判断此透镜(　　)
A．是凸透镜，焦距为20 cm
B．是凸透镜，焦距可能为8 cm
C．是凹透镜，焦距为20 cm
D．是凹透镜，焦距可能为15 cm
类型三　物距和像距的变化问题

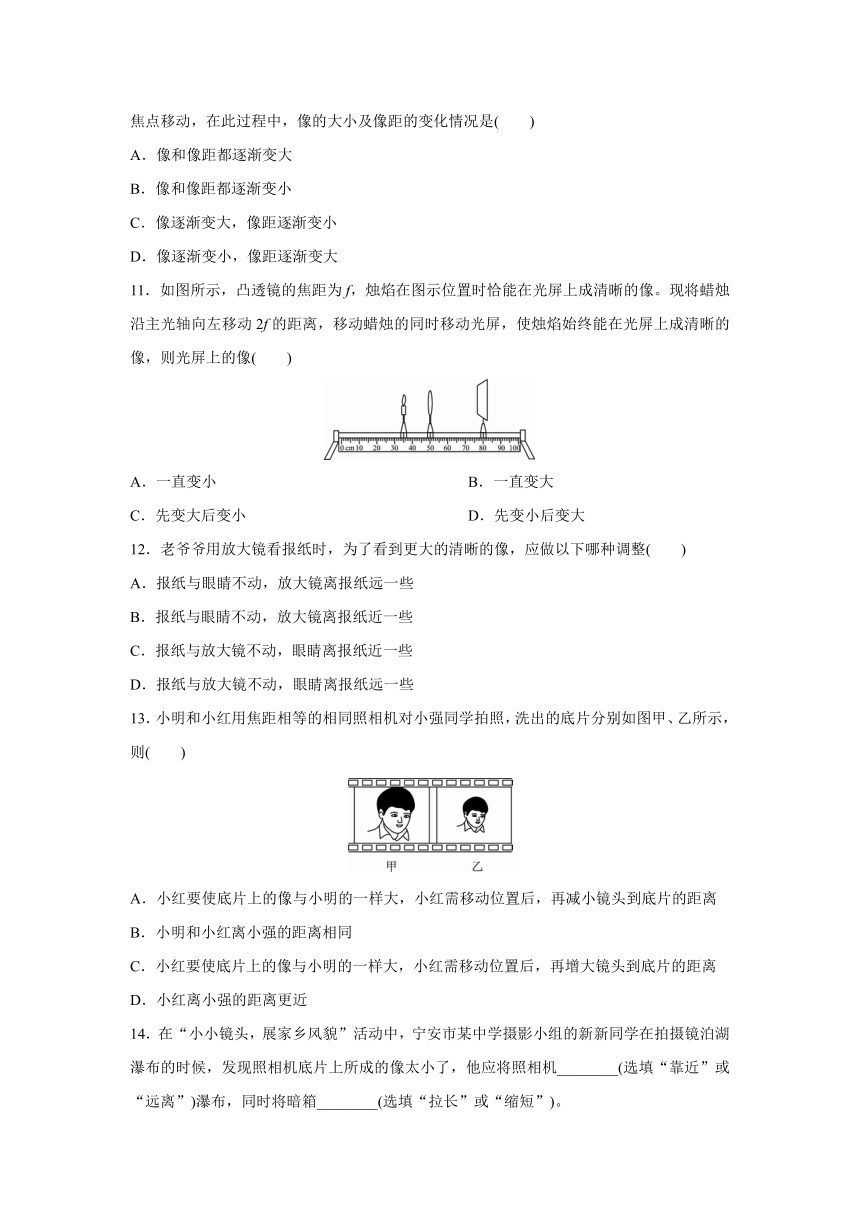

10．在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及像距的变化情况是(　　)
A．像和像距都逐渐变大
B．像和像距都逐渐变小
C．像逐渐变大，像距逐渐变小
D．像逐渐变小，像距逐渐变大
11．如图所示，凸透镜的焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像。现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像(　　)
A．一直变小 B．一直变大
C．先变大后变小 D．先变小后变大
12．老爷爷用放大镜看报纸时，为了看到更大的清晰的像，应做以下哪种调整(　　)
A．报纸与眼睛不动，放大镜离报纸远一些
B．报纸与眼睛不动，放大镜离报纸近一些
C．报纸与放大镜不动，眼睛离报纸近一些
D．报纸与放大镜不动，眼睛离报纸远一些
13．小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别如图甲、乙所示，则(　　)
A．小红要使底片上的像与小明的一样大，小红需移动位置后，再减小镜头到底片的距离
B．小明和小红离小强的距离相同
C．小红要使底片上的像与小明的一样大，小红需移动位置后，再增大镜头到底片的距离
D．小红离小强的距离更近
14．在“小小镜头，展家乡风貌”活动中，宁安市某中学摄影小组的新新同学在拍摄镜泊湖瀑布的时候，发现照相机底片上所成的像太小了，他应将照相机________(选填“靠近”或“远离”)瀑布，同时将暗箱________(选填“拉长”或“缩短”)。
15．如图所示，人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息的，摄像机所成的是________(选填“放大”“缩小”或“等大”)的实像，已知镜头焦距为f，人脸到镜头的距离应大于________。要使屏幕上的像大些，人应离镜头________(选填“远”或“近”)些。
类型四　更换凸透镜类问题
16．[2020·益阳改编]一名同学利用如图所示的器材做实验，先用焦距为20 cm的凸透镜甲进行实验，在光屏上得到了清晰缩小的实像(图中未画出)，接下来他想改用焦距为10 cm的凸透镜乙继续进行实验，若不改变蜡烛和凸透镜的位置，则(　　)
A．将光屏适当左移，可得到倒立、放大的实像
B．将光屏适当左移，可得到倒立、缩小的实像
C．将光屏适当右移，可得到倒立、放大的实像
D．将光屏适当右移，可得到倒立、缩小的实像
17．[2019·宁夏] 如图所示是探究凸透镜成像规律的实验装置(凸透镜的焦距为10 cm)。
(1)蜡烛在25 cm刻度线处，移动光屏，烛焰能在光屏上成清晰________(选填“放大”“缩小”或“等大”)、倒立的像，生活中________(填光学仪器)就是利用此成像特点制成的。
(2)在(1)中找到清晰的像后，保持蜡烛和透镜的位置不变，将透镜换成焦距为15 cm的凸透镜，光屏应向________(选填“左”或“右”)移动才能在光屏上得到清晰的________(选填“变大”“变小”或“不变”)的像(与上次成像相比)。
答案
1．A　
由题意知，这个凸透镜的焦距f＝10 cm；当物体在凸透镜前30 cm处时，满足u>2f，则所成的像为倒立、缩小的实像，是照相机的工作原理。
2．B　
物距大于二倍焦距时成倒立、缩小的实像，物距等于二倍焦距时成倒立、等大的实像，物距在一倍焦距和二倍焦距之间时成倒立、放大的实像，故将蜡烛从大于二倍焦距处向凸透镜焦点移动的过程中，始终成的是倒立的实像，故A、C、D错误，B正确。
3．B
4．缩小　光屏　
由图可知，u＝30 cm>2f，烛焰在光屏上成清晰的倒立、缩小的实像；若移动蜡烛，使之与凸透镜间的距离小于10 cm，则u5．D　6.D　7.D　8.D　9.B
10．A　
将点燃的蜡烛从凸透镜二倍焦距以外的某位置向焦点移动时，成的是实像，根据成实像时像的变化特点“物近像远像变大”可知，A正确。
11．A
12．A　
根据凸透镜的成像特点知，成正立、放大的虚像时，物体离焦点越近，所成像越大，故用放大镜看报纸时，为了看到更大的清晰像，应是报纸与眼睛不动，放大镜离报纸远一些。
13．C　
由图知，乙的像比甲小，根据凸透镜成像的规律，成实像时像越小，此时的物距越大，像距越小，所以拍摄乙时，相机与小强的距离较大，即小明离小强的距离近。小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离即可，所以选项C正确。
14．靠近　拉长
15．缩小　2f　近　
摄像机的镜头相当于凸透镜，它的成像原理与照相机相同，已知镜头焦距为f，则人脸与凸透镜间距离大于2f时，成倒立、缩小的实像。当人靠近镜头时，物距变小，像距应该变大，同时像变大。
16．B　
当使用焦距为20 cm的透镜甲进行实验时，在屏上得到清晰缩小的实像，此时u＞2f；当改用焦距为10 cm的透镜乙继续实验时，不改变发光体和凸透镜的位置，则相当于增大了物距，根据凸透镜成实像时，物远像近像变小可知，要在光屏上成清晰的像，光屏要靠近透镜，此时成倒立、缩小的实像，故B正确。
17．(1)缩小　照相机　(2)右　变大
(1)蜡烛在25 cm刻度线处，处于二倍焦距以外，成倒立、缩小的实像。(2)若保持蜡烛和透镜的位置不变，将透镜换为焦距为15 cm的凸透镜，则蜡烛处于一倍焦距和二倍焦距之间，成倒立、放大的实像，像成在二倍焦距以外，所以，光屏应向右移，光屏上成的像与(1)中相比变大。
