章末复习(五)
一、凸透镜和凹透镜
1．分类
(1)凸透镜：中间________、边缘________。
(2)凹透镜：中间________、边缘________。
2．概念
(1)主光轴：通过________________的直线。
(2)光心：主光轴上一特殊点，通过它的光线传播方向________，用字母O表示。
(3)焦点：平行于主光轴的光线，通过凸透镜折射后会聚在主光轴上的点叫焦点，用字母________表示(对于凹透镜则是折射光线反向延长线的交点)，凸透镜有两个实焦点，凹透镜有两个虚焦点。
(4)焦距：________到________的距离，用字母________表示。
3．作用：凸透镜对光有________作用，凹透镜对光有________作用。
二、生活中的透镜
4．照相机()
(1)原理：物距________________时，成________、________的实像。
(2)调节：照相机的镜头相当于__________，底片相当于________，物体离镜头越远，则所成的像________。
5．投影仪()
(1)原理：物距在__________________之间时，成倒立、________的________像。
(2)调节：投影仪的镜头相当于__________，投影片相当于________，屏幕相当于________，平面镜的作用是改变光的____________，使像呈现在屏幕上；要使屏幕上的像变大，应当________镜头的同时使投影仪________屏幕；投影片要________。

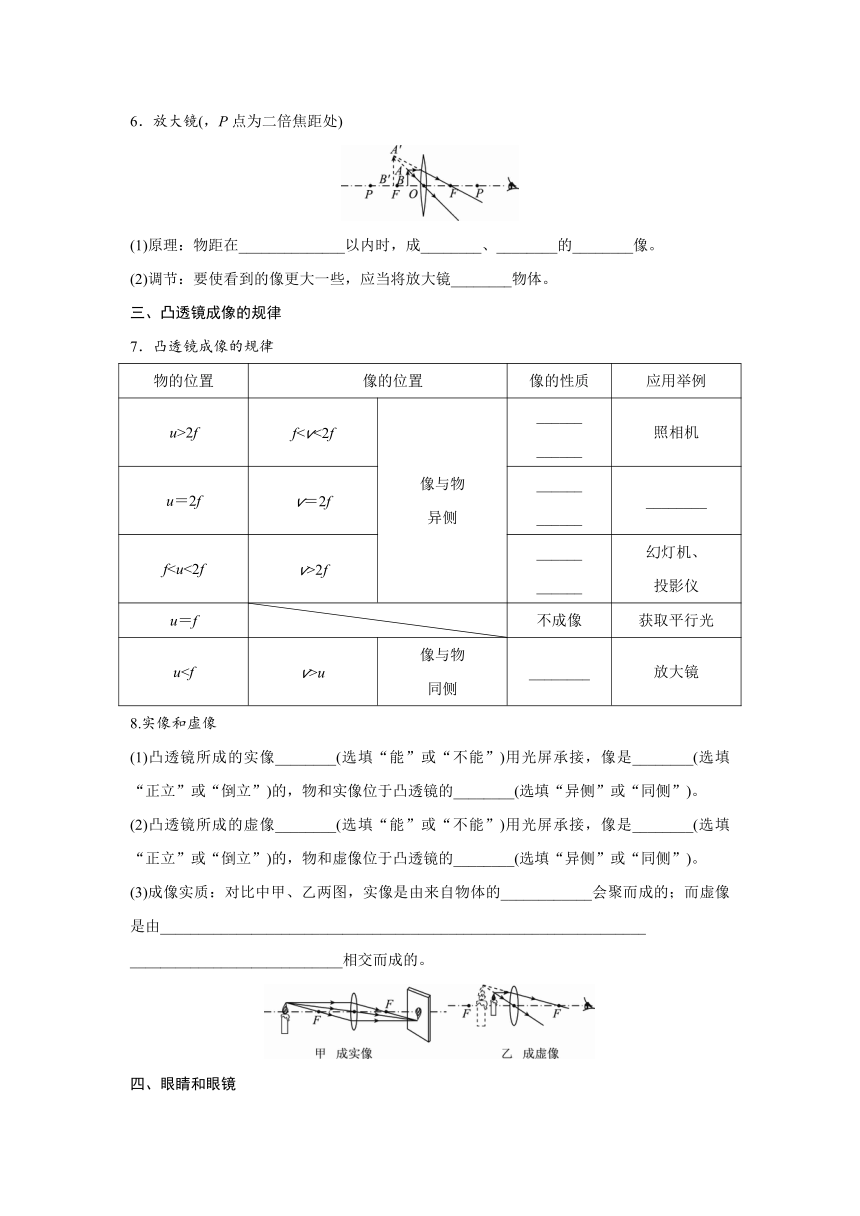

6．放大镜(，P点为二倍焦距处)
(1)原理：物距在______________以内时，成________、________的________像。
(2)调节：要使看到的像更大一些，应当将放大镜________物体。
三、凸透镜成像的规律
7．凸透镜成像的规律
物的位置 　　像的位置 像的性质 应用举例
u>2f fu＝2f v＝2f ____________ ________
f2f ____________ 幻灯机、投影仪
u＝f 不成像 获取平行光
uu 像与物同侧 ________ 放大镜
8.实像和虚像
(1)凸透镜所成的实像________(选填“能”或“不能”)用光屏承接，像是________(选填“正立”或“倒立”)的，物和实像位于凸透镜的________(选填“异侧”或“同侧”)。
(2)凸透镜所成的虚像________(选填“能”或“不能”)用光屏承接，像是________(选填“正立”或“倒立”)的，物和虚像位于凸透镜的________(选填“异侧”或“同侧”)。
(3)成像实质：对比中甲、乙两图，实像是由来自物体的____________会聚而成的；而虚像是由________________________________________________________________
____________________________相交而成的。
四、眼睛和眼镜

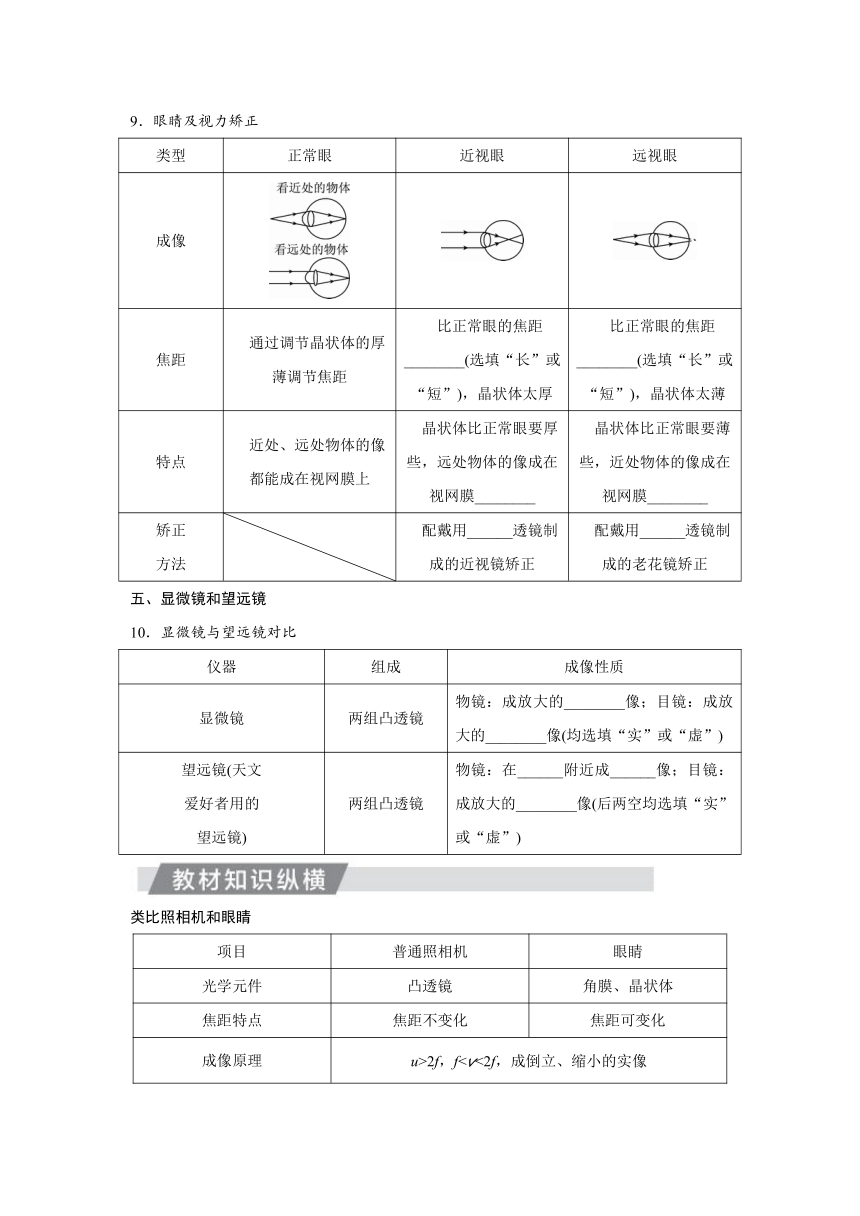

9．眼睛及视力矫正
类型 正常眼 近视眼 远视眼
成像
焦距 　通过调节晶状体的厚薄调节焦距 　比正常眼的焦距________(选填“长”或“短”)，晶状体太厚 　比正常眼的焦距________(选填“长”或“短”)，晶状体太薄
特点 　近处、远处物体的像都能成在视网膜上 　晶状体比正常眼要厚些，远处物体的像成在视网膜________ 　晶状体比正常眼要薄些，近处物体的像成在视网膜________
矫正方法 　配戴用______透镜制成的近视镜矫正 　配戴用______透镜制成的老花镜矫正
五、显微镜和望远镜
10．显微镜与望远镜对比
仪器 组成 成像性质
显微镜 两组凸透镜 物镜：成放大的________像；目镜：成放大的________像(均选填“实”或“虚”)
望远镜(天文爱好者用的望远镜) 两组凸透镜 物镜：在______附近成______像；目镜：成放大的________像(后两空均选填“实”或“虚”)
类比照相机和眼睛
项目 普通照相机 眼睛
光学元件 凸透镜 角膜、晶状体
焦距特点 焦距不变化 焦距可变化
成像原理 u>2f，f成像位置 胶片上 视网膜上
物距改变后成清晰像的方法 　镜头前后伸缩，改变像距，焦距不变 　改变晶状体的凸度，即改变焦距，像距保持不变
命题点1　透镜对光的作用
甲所示的是________透镜，对光有________作用；图乙所示的是________透镜，对光有________作用。无论是会聚作用还是发散作用，都遵循光的________规律。
命题点2　照相机
如所示，用照相机拍摄时，利用的是物距大于________焦距，成像在__________________的胶片上；成像特点：成倒立、__________的实像。
命题点3　放大镜
如所示，放大镜实质是一个________透镜，当物体在透镜的______________时，透过透镜，我们可以看到一个________、__________的虚像。
命题点4　近视眼和远视眼
甲所示是________眼成像光路，需要用________透镜来矫正；图乙所示是________眼成像光路，需要用________透镜来矫正。
实验　探究凸透镜成像的规律
(1)提出问题：根据照相机、投影仪、放大镜的成像情况，我们可以猜想：像的大小、虚实以及正倒情况可能与物体到凸透镜的__________有关。
(2)实验装置：凸透镜、蜡烛、光屏、带刻度尺的光具座。
(3)设计实验及实验过程：探究时，应将________放在另外两个器材之间，通过调整，使烛焰、透镜、光屏三者的中心在____________上。探究过程中，使蜡烛由远及近地向凸透镜移动，再依次调整________到凸透镜的距离，使烛焰在光屏上成清晰的实像，观察像的__________、__________，并测出对应的__________和________。
(4)实验结论
物距 像的性质 像距
倒、正 放、缩 虚、实
u>2f 倒立 缩小 实像 fu＝2f 倒立 等大 实像 v＝2f
f2f
u＝f 不成像
uu
(5)评估交流
①用课本遮住一半透镜，在光屏上还能得到一个完整的像吗？________。像有什么变化？________________________________________________________________________。
②若蜡烛从五倍焦距以外逐渐向凸透镜靠近，观察光屏上的像有什么变化？____________。像距呢？____________。
③在实验时，无论怎样移动光屏，在光屏上都得不到像，可能的原因有：
a．________________________________________________________________________；
b．________________________________________________________________________；
c．________________________________________________________________________。
④如所示，发现像(未画出)成在光屏的上方，导致像不完整。为了使像完整，应使像整体向光屏的正下方移动，具体的方法是：
a．________________________________________________________________________；
b．________________________________________________________________________；
c．________________________________________________________________________。
(6)规律总结
①u＝f是成实像和虚像，正立像和倒立像，像、物同侧和像、物异侧的分界点。
②u＝2f是成________和________的分界点。
③当像距大于物距时，成________的实像或虚像，当像距小于物距时，成________、__________的实像。
④成实像时：
物距减小,(增大))??像距增大,(减小))??像变大,(变小))
⑤成虚像时：
物距减小,(增大))??像距减小,(增大))??像变小,(变大))
类型一　凸透镜和凹透镜
1．[2020·自贡]请在中画出光线经过凹透镜后的光路图。
2．[2020·福建]如所示，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。
类型二　生活中的透镜
3．[2020·泰州]如所示是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是(　　)
A．正立、放大的虚像
B．倒立、缩小的实像
C．倒立、放大的实像
D．正立、缩小的实像
4．[2020·鄂州]如所示是小强用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是(　　)
　　　
A．手机屏幕到透镜的距离应大于透镜的二倍焦距
B．白色墙上呈现的是手机画面倒立、放大的实像
C．若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面将不再完整
D．从各个角度都能清楚地看到白色墙上的像，是因为墙对光发生了镜面反射
5．[2019·自贡] 小明同学在第二届农博会上用数码相机(可调焦距)拍摄了同一盒新品种彩色花菜的两张照片，如所示，结合图片分析，下列说法不正确的是(　　)
A．照相机的镜头与老花镜属于一类透镜
B．凸透镜能成缩小的实像是照相机的工作原理
C．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些
D．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得大一些
类型三　 凸透镜成像的规律
6．[2020·阜新]小明在“探究凸透镜成像的规律”实验中，操作如下：
(1)实验前，小明调节________、凸透镜、光屏的中心在同一高度。
(2)将蜡烛放在如甲所示的位置，在光屏上看到一个清晰、等大的实像，小明计算出这个凸透镜的焦距是________cm。
(3)保持凸透镜位置不变，把蜡烛移到25 cm刻度线处，向________(选填“靠近”或“远离”)凸透镜的方向移动光屏，可以得到倒立、________(选填“放大”或“缩小”)的实像，这一成像规律应用在________(选填“照相机”“投影仪”或“放大镜”)上。
(4)图乙中，能够观察到烛焰所成的虚像的是图____________(选填“A”或“B”)。
7．[2020·云南]现有如下器材：光具座、焦距为12.5 cm的凸透镜、光屏、蜡烛、火柴。小明根据上述实验器材，进行了“探究凸透镜成像规律”的实验。
(1)实验前应将蜡烛、凸透镜、光屏依次放到光具座上，把烛焰、凸透镜、光屏的中心调到____________。为了验证凸透镜的焦距是否等于12.5 cm，小明把蜡烛和凸透镜放在如所示的刻度线处，把光屏移到光具座的________cm刻度线处，观察光屏上是否承接到等大、清晰的像。经验证，凸透镜的焦距准确。
(2)实验进行一段时间后，发现光屏上烛焰的像上移了一段距离，在没有移动器材的情况下，造成上述现象的原因是__________________________。保持蜡烛、凸透镜的位置和高度不动，需将光屏________(选填“向上”或“向下”)移动，使烛焰的像呈现在光屏中央。
(3)分别把蜡烛放在如图所示的A、B、C、D四个点对应的刻度线处，在________点能够在光屏上承接到清晰、最大的烛焰的像，在________点所成像的性质与眼睛的相同。
(4)实验结束后，小明又将一只眼镜片放在蜡烛与凸透镜之间且较靠近凸透镜，结果光屏上原来清晰的像变得模糊，将光屏远离凸透镜移动到某一位置时，光屏上又看到烛焰清晰的像，由此可知该眼镜片可用来矫正________(选填“近视”或“远视”)眼。
类型四　眼睛和眼镜
8．[2020·呼和浩特]眼睛是心灵的窗户，每年的6月6日是中华人民共和国“爱眼日”。如所示是近视眼和远视眼的成像图。
(1)对两个图，描述正确的是________(填字母)。
A．甲表示近视眼的成像，乙表示远视眼的成像
B．甲表示远视眼的成像，乙表示近视眼的成像
(2)其中，________(选填“近视眼”或“远视眼”)应配戴凸透镜制成的眼镜进行矫正。
(3)对于凸透镜和凹透镜，能够成虚像的透镜是________(填字母)。
A．只有凸透镜
B．只有凹透镜
C．凸透镜、凹透镜都可以
类型五　显微镜和望远镜
9．[2019·仙桃改编] 小明同学参加了学校生物标本制作小组和天文观测兴趣小组，所使用的简易显微镜和望远镜都有物镜和目镜。显微镜的目镜是________透镜，望远镜的物镜是________透镜。(均选填“凸”或“凹”)
答案
【核心要点突破】
1．(1)厚　薄　(2)薄　厚
2．(1)两个球面球心　(2)不变
(3)F　(4)焦点　光心　f
3．会聚　发散
4．(1)大于二倍焦距　倒立　缩小　
(2)凸透镜　光屏　越小
5．(1)一倍焦距和二倍焦距　放大　实
(2)凸透镜　物体　光屏　传播方向　下调
远离　倒插
6．(1)一倍焦距　正立　放大　虚　(2)远离
7．倒立、缩小的实像　倒立、等大的实像　测焦距
倒立、放大的实像　正立、放大的虚像
8．(1)能　倒立　异侧
(2)不能　正立　同侧
(3)实际光线　实际光线的反向延长线
9．短　长　前　后　凹　凸
10．实　虚　焦点　实　虚
【教材图片解读】
命题点1　凸　会聚　凹　发散　折射
命题点2　二倍　一倍焦距和二倍焦距之间　缩小
命题点3　凸　一倍焦距以内　正立　放大
命题点4　近视　凹　远视　凸
【重点实验再现】
实验　(1)距离　
(3)凸透镜　同一高度
光屏　大小　正倒　物距　像距
(5)①能　像变暗　
②像变大　像距变大
③a.蜡烛在焦点以内
b．蜡烛在焦点上
c．蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座上的光屏无法移到该位置
④a.凸透镜和光屏不动，将蜡烛适当向上移动b.蜡烛和光屏不动，将凸透镜适当向下移动c.蜡烛和凸透镜不动，将光屏适当向上移动
(6)②放大像　缩小像　③放大　倒立　缩小
【中考真题链接】
1．如图所示
若入射光线平行于凹透镜的主光轴，则折射光线的反向延长线通过焦点；若入射光线经过另一侧的焦点，则折射光线会平行于主光轴。
2．如图所示
平行于主光轴的光线，经凸透镜折射后，折射光线过焦点F；过光心的光线经凸透镜折射后传播方向不改变。
3．B　
摄像机的镜头是一个凸透镜，凸透镜对光线有会聚作用，利用了当u＞2f时，凸透镜成倒立、缩小的实像原理制成。
4．B　
根据投影仪成像的原理可知，手机到透镜的距离应大于一倍焦距，小于二倍焦距，故A错误；投影仪成倒立、放大的实像，故B正确；若用不透明的硬纸板遮住透镜的一部分，白墙上的画面仍然完整，只是亮度变暗，故C错误；
从各个角度都能清楚地看到白墙上的像，是因为白墙对照射到其上面的光发生了漫反射，故D错误。
5．C　
老花镜和照相机镜头相同，都属于凸透镜，故A正确；照相机成倒立、缩小的实像，故B正确；在物距相同的情况下，焦距越大，成像越大，故D正确，C错误。
6．(1)烛焰　(2)10.0　(3)远离　放大　投影仪
(4)A
(1)为了使像成在光屏的中央，应调整烛焰中心、凸透镜中心、光屏的中心在同一高度。
(2)由图可知，物距等于像距等于20.0 cm，在光屏上看到一个清晰的、等大的实像，由凸透镜成像特点知，此时u＝v＝20.0 cm＝2f，可得f＝10.0 cm。
(3)将蜡烛移到光具座上25 cm刻度线处，此时f(4)物体通过凸透镜成虚像时，像与物在透镜同侧，故能够观察到烛焰所成的虚像的是A。
7．(1)同一高度　75
(2)蜡烛在燃烧过程中不断缩短，烛焰向下移动
向上　(3)C　A　(4)近视
(1)实验前将蜡烛、凸透镜、光屏依次放到光具座上，并使它们的中心大致在同一高度，这样像才能成在光屏中央；
凸透镜焦距f＝12.5 cm，当物距等于25 cm时，像距也等于25 cm，小明把蜡烛和凸透镜放在如图所示的刻度线处，把光屏移到光具座的75 cm刻度线处，观察光屏上是否承接到等大、清晰的像。经验证，凸透镜的焦距准确。
(2)蜡烛在燃烧过程中不断缩短，烛焰向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏。
(3)物距大于一倍焦距小于二倍焦距成倒立、放大的实像，把蜡烛放在C点能够在光屏上承接到清晰、最大的烛焰的像；在A点所成像的性质与眼睛的相同，都是利用凸透镜成倒立、缩小的实像。
(4)当该眼镜放在蜡烛和凸透镜之间时，将光屏远离透镜移动时，才能在光屏上看到烛焰清晰的像，说明该眼镜对光线起发散作用，是凹透镜，凹透镜可用来矫正近视眼。
8．(1)A　(2)远视眼　(3)C
(1)图甲中的像成在了视网膜的前方，为近视眼的成像图；图乙中的像成在了视网膜的后方，为远视眼的成像图，故A正确。
(2)凸透镜对光线具有会聚作用，所以戴上凸透镜制成的眼镜后，能使光线提前会聚，可以矫正远视眼。
(3)凹透镜对光线具有发散作用，所成的像是虚像；当物距小于凸透镜的焦距时，凸透镜成正立、放大的虚像，即凸透镜和凹透镜都可以成虚像，故C正确。
9．凸　凸
