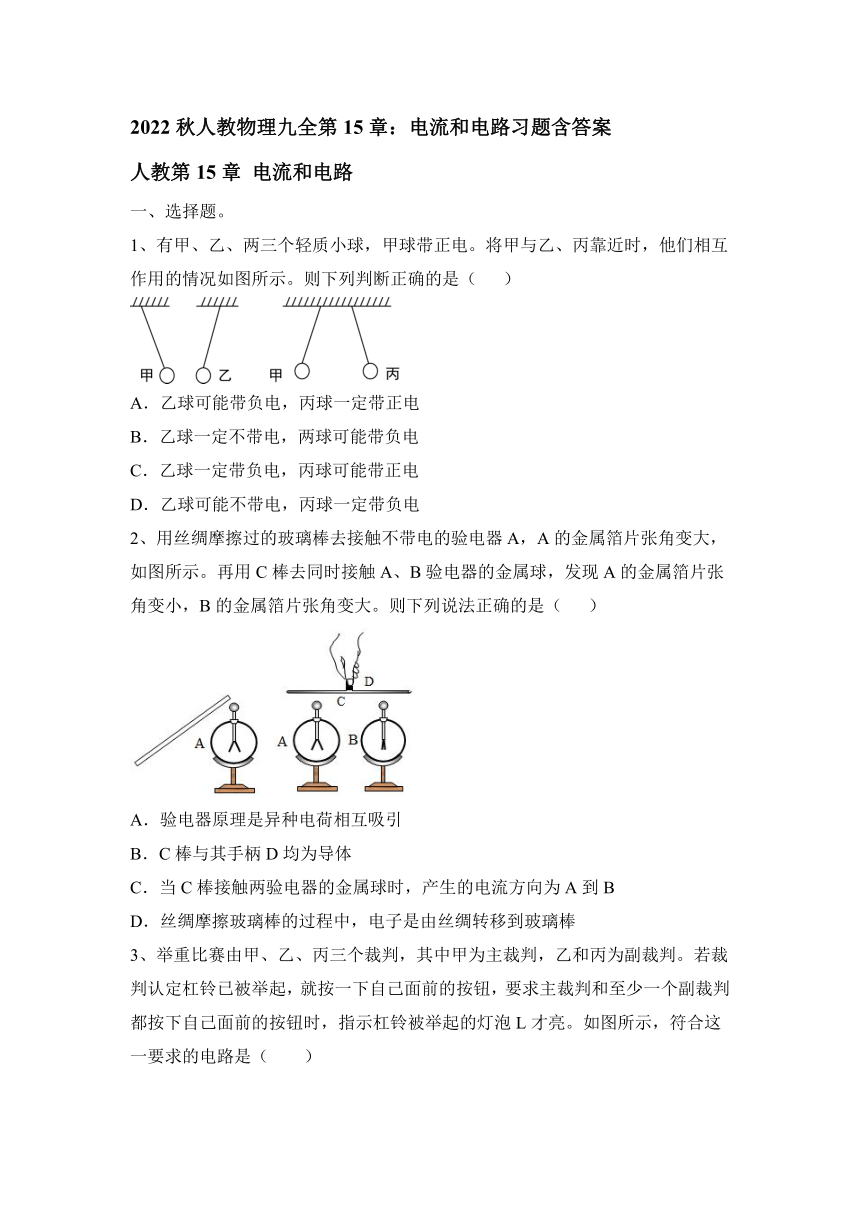

2022秋人教物理九全第15章：电流和电路习题含答案

2022秋人教物理九全第15章：电流和电路习题含答案
人教第15章 电流和电路
一、选择题。
1、有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
2、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
3、举重比赛由甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮，要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。如图所示，符合这一要求的电路是（　　）

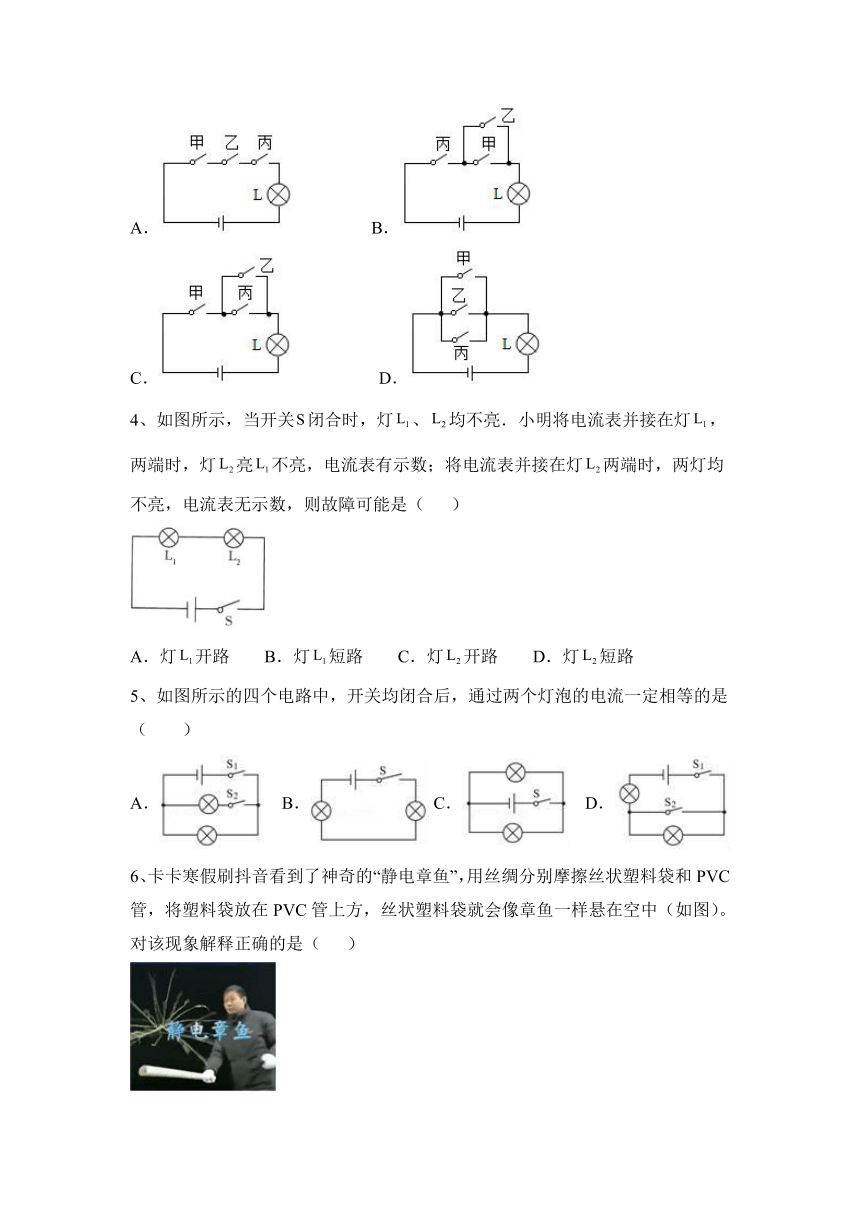

A． B．
C． D．
4、如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路 B．灯短路 C．灯开路 D．灯短路
5、如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A． B． C． D．
6、卡卡寒假刷抖音看到了神奇的“静电章鱼”，用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中（如图）。对该现象解释正确的是（ ）

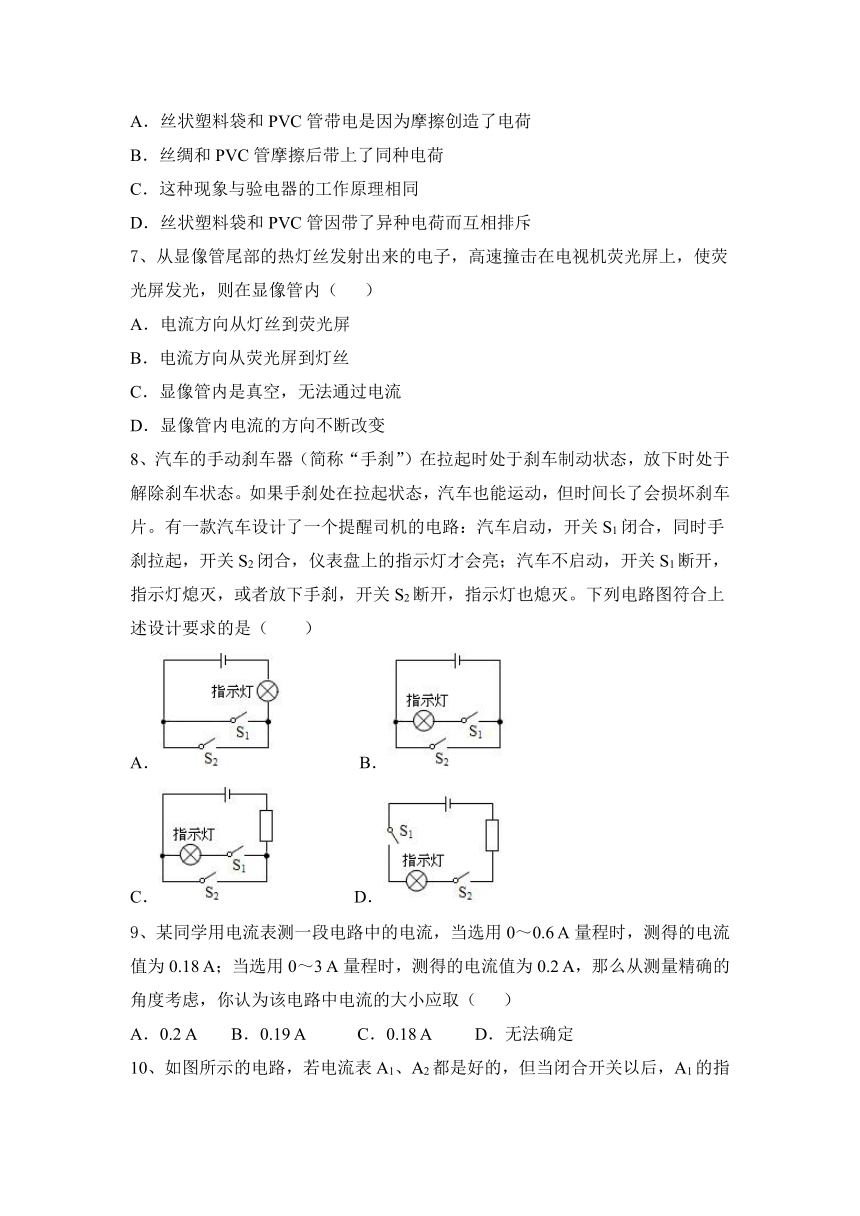

A．丝状塑料袋和PVC管带电是因为摩擦创造了电荷
B．丝绸和PVC管摩擦后带上了同种电荷
C．这种现象与验电器的工作原理相同
D．丝状塑料袋和PVC管因带了异种电荷而互相排斥
7、从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内（ ）
A．电流方向从灯丝到荧光屏
B．电流方向从荧光屏到灯丝
C．显像管内是真空，无法通过电流
D．显像管内电流的方向不断改变
8、汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片。有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，同时手刹拉起，开关S2闭合，仪表盘上的指示灯才会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭。下列电路图符合上述设计要求的是（　　）
A． B．
C． D．
9、某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A C．0.18 A D．无法确定

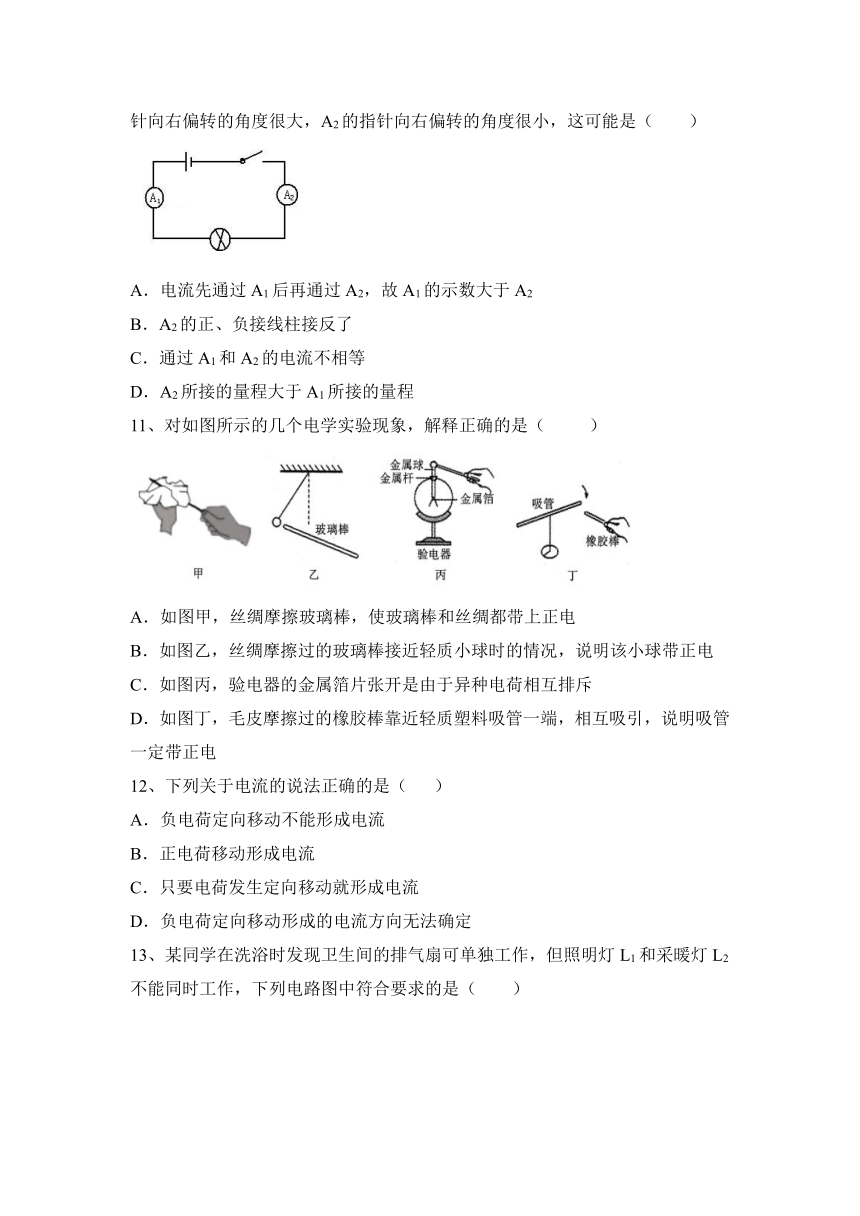

10、如图所示的电路，若电流表A1、A2都是好的，但当闭合开关以后，A1的指针向右偏转的角度很大，A2的指针向右偏转的角度很小，这可能是（　　）
A．电流先通过A1后再通过A2，故A1的示数大于A2
B．A2的正、负接线柱接反了
C．通过A1和A2的电流不相等
D．A2所接的量程大于A1所接的量程
11、对如图所示的几个电学实验现象，解释正确的是（ ）
A．如图甲，丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电
B．如图乙，丝绸摩擦过的玻璃棒接近轻质小球时的情况，说明该小球带正电
C．如图丙，验电器的金属箔片张开是由于异种电荷相互排斥
D．如图丁，毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，说明吸管一定带正电
12、下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定
13、某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（　　）

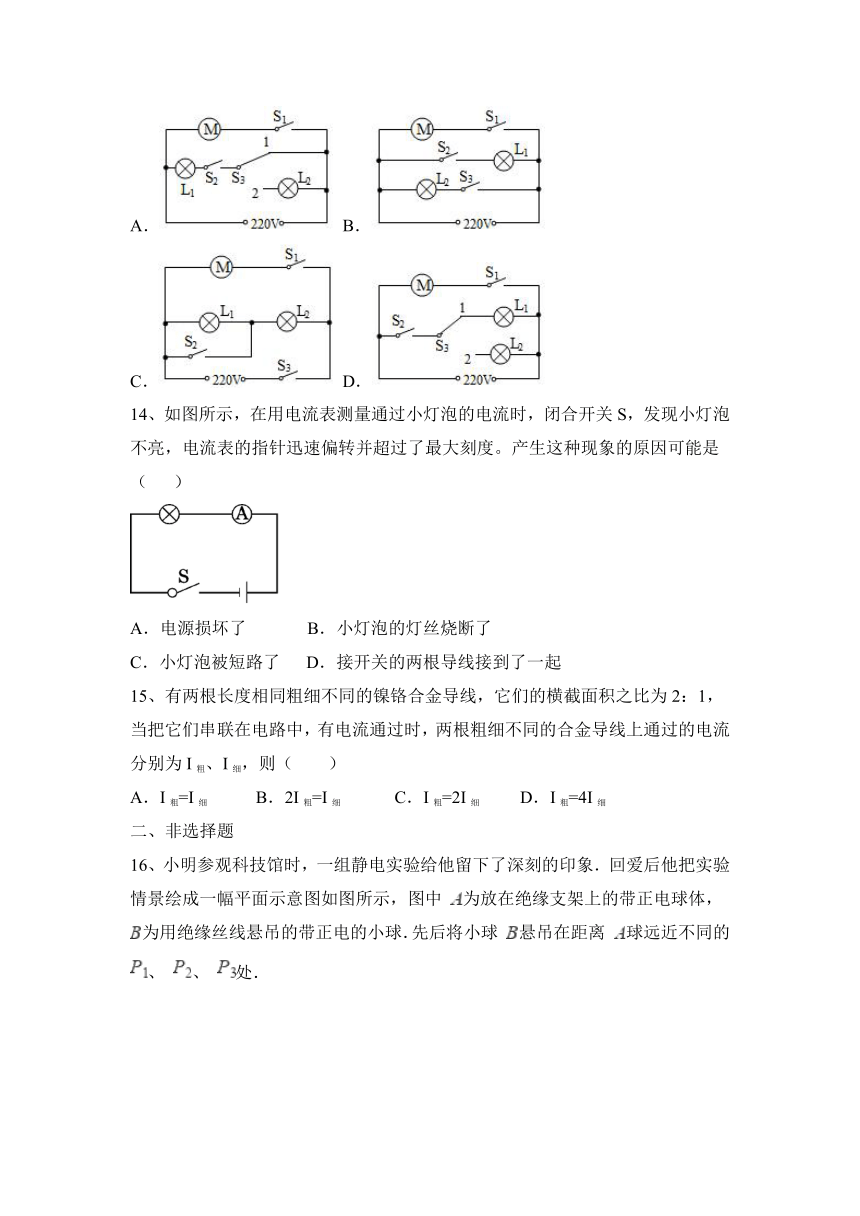

A． B．
C． D．
14、如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是（ ）
A．电源损坏了 B．小灯泡的灯丝烧断了
C．小灯泡被短路了 D．接开关的两根导线接到了一起
15、有两根长度相同粗细不同的镍铬合金导线，它们的横截面积之比为2：1，当把它们串联在电路中，有电流通过时，两根粗细不同的合金导线上通过的电流分别为I粗、I细，则（　　）
A．I粗=I细 B．2I粗=I细 C．I粗=2I细 D．I粗=4I细
二、非选择题
16、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处．
（1）小球 偏离竖直方向的原因是：________．
（2）请你根据图中所示情景，提出一个可探究的科学问题：________．
17、在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
18、如图所示的电路中，要使电灯L1和L2并联，应闭合开关 ．要使L1和L2串联，应闭合开关 ．开关 同时闭合会造成电路短路．
19、在如图所示的电路中，当开关闭合后，从现象中可以知道有电流通过小灯泡，此时的电流方向是__________（填“A到B”或“B到A”）。
20、在探究电路的电流规律实验时用了图甲所示的电路，在图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示，则通过L1的电流为________A，通过L2的电流为________A。
21、市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。有一种节日彩灯上串联着20只小灯泡，如果电源插头处电流为0.15安，那么通过每只小灯泡的电流是________A。
三、实验题。
22、小吴和小李按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示；
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
（1）在闭合开关前，小吴发现电流表偏转情况如图乙所示，根据你的分析，你认为原因可能是___________。
（2）在实验过程中（图丙）闭合开关发现灯L1不工作，L2工作，调换两个灯泡的位置后，L1仍不工作，L2继续工作，该电路存在的问题是：___________。
（3）正确连接电路后（图丙），小李测量了A、B、C三处的电流值，测量数据如下表，在分析数据后，小李就得出了：“在并联电路中，干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后，认为小李的测量数据不够支撑结论，其原因是：___________。
四、计算类综合题。
23、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2022秋人教物理九全第15章：电流和电路习题含答案
人教第15章 电流和电路
一、选择题。
1、有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
【答案】A
2、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
【答案】C
3、举重比赛由甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮，要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。如图所示，符合这一要求的电路是（　　）
A． B．
C． D．
【答案】C
4、如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路 B．灯短路 C．灯开路 D．灯短路
【答案】A
5、如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A． B． C． D．
【答案】B。
6、卡卡寒假刷抖音看到了神奇的“静电章鱼”，用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中（如图）。对该现象解释正确的是（ ）
A．丝状塑料袋和PVC管带电是因为摩擦创造了电荷
B．丝绸和PVC管摩擦后带上了同种电荷
C．这种现象与验电器的工作原理相同
D．丝状塑料袋和PVC管因带了异种电荷而互相排斥
【答案】C
7、从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内（ ）
A．电流方向从灯丝到荧光屏
B．电流方向从荧光屏到灯丝
C．显像管内是真空，无法通过电流
D．显像管内电流的方向不断改变
【答案】B
8、汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片。有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，同时手刹拉起，开关S2闭合，仪表盘上的指示灯才会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭。下列电路图符合上述设计要求的是（　　）
A． B．
C． D．
【答案】D
9、某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A C．0.18 A D．无法确定
【答案】C
10、如图所示的电路，若电流表A1、A2都是好的，但当闭合开关以后，A1的指针向右偏转的角度很大，A2的指针向右偏转的角度很小，这可能是（　　）
A．电流先通过A1后再通过A2，故A1的示数大于A2
B．A2的正、负接线柱接反了
C．通过A1和A2的电流不相等
D．A2所接的量程大于A1所接的量程
【答案】D。
11、对如图所示的几个电学实验现象，解释正确的是（ ）
A．如图甲，丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电
B．如图乙，丝绸摩擦过的玻璃棒接近轻质小球时的情况，说明该小球带正电
C．如图丙，验电器的金属箔片张开是由于异种电荷相互排斥
D．如图丁，毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，说明吸管一定带正电
【答案】B
12、下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定
【答案】C
13、某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（　　）
A． B．
C． D．
【答案】D
14、如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是（ ）
A．电源损坏了 B．小灯泡的灯丝烧断了
C．小灯泡被短路了 D．接开关的两根导线接到了一起
【答案】C
15、有两根长度相同粗细不同的镍铬合金导线，它们的横截面积之比为2：1，当把它们串联在电路中，有电流通过时，两根粗细不同的合金导线上通过的电流分别为I粗、I细，则（　　）
A．I粗=I细 B．2I粗=I细 C．I粗=2I细 D．I粗=4I细
【答案】A。
二、非选择题
16、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处．
（1）小球 偏离竖直方向的原因是：________．
（2）请你根据图中所示情景，提出一个可探究的科学问题：________．
【答案】（1）B受到A的排斥力
（2）B球偏离竖直方向的角度与B到A的距离是否有关？
17、在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
【答案】L2和L3 L1和L3
18、如图所示的电路中，要使电灯L1和L2并联，应闭合开关 ．要使L1和L2串联，应闭合开关 ．开关 同时闭合会造成电路短路．
【答案】S1、S3 S2 S2、S3
19、在如图所示的电路中，当开关闭合后，从现象中可以知道有电流通过小灯泡，此时的电流方向是__________（填“A到B”或“B到A”）。
【答案】A到B
20、在探究电路的电流规律实验时用了图甲所示的电路，在图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示，则通过L1的电流为________A，通过L2的电流为________A。
【答案】0.7 0.5
21、市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。有一种节日彩灯上串联着20只小灯泡，如果电源插头处电流为0.15安，那么通过每只小灯泡的电流是________A。
【答案】0.15
三、实验题。
22、小吴和小李按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示；
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
（1）在闭合开关前，小吴发现电流表偏转情况如图乙所示，根据你的分析，你认为原因可能是___________。
（2）在实验过程中（图丙）闭合开关发现灯L1不工作，L2工作，调换两个灯泡的位置后，L1仍不工作，L2继续工作，该电路存在的问题是：___________。
（3）正确连接电路后（图丙），小李测量了A、B、C三处的电流值，测量数据如下表，在分析数据后，小李就得出了：“在并联电路中，干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后，认为小李的测量数据不够支撑结论，其原因是：___________。
【答案】电流表没有调零 灯L1断路 选用灯泡的规格相同
四、计算类综合题。
23、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
